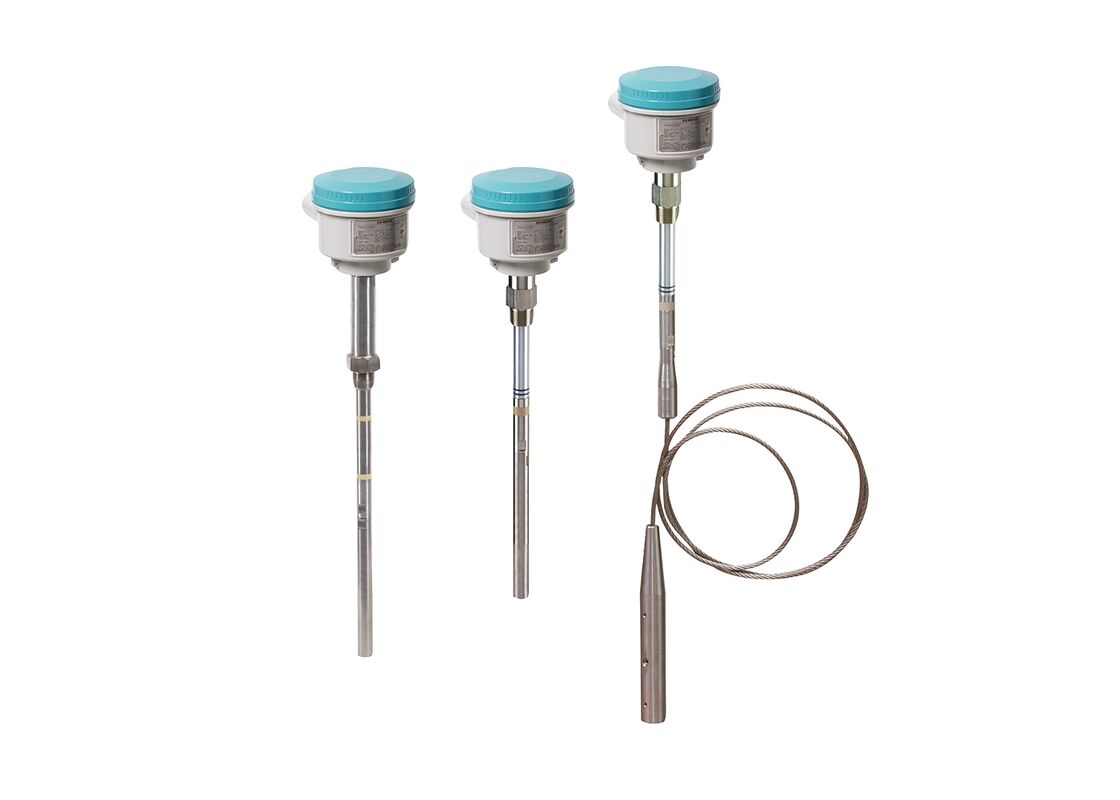

Pointek CLS300 - มาตรฐาน
ปอยเทค CLS300 (สแตนดาร์ทเวอร์ชั่น) เป็นสวิตช์ระดับความถี่และการตรวจจับวัสดุที่เปลี่ยนความถี่ที่สามารถตั้งค่าได้ออกแบบให้กับสภาพอุตสาหกรรมที่ต้องการ, มันสามารถตรวจจับของเหลว, solids, slurries, ผสม, และส่วนผสมได้อย่างน่าเชื่อถือ แม้จะอยู่ในความดันและอุณหภูมิสูงความสามารถในการปรับระดับสูงของมัน ได้อย่างมีประสิทธิภาพชําระค่าตอบแทน สําหรับการสะสมของวัสดุบน sonda.
รุ่นสินค้า
7ML5650-.....-
CLS300, STANDARD, ROD VERSION, THREAD/FLANGE การใช้งานของเครื่องยนต์ |
7ML5651--
CLS300 รูปแบบแบบแอนาล็อก รูปแบบสายเคเบิล |
7ML5652--
CLS300, ANALOG, HIGH TEMP ROD, THREAD/FLANGE สายด่วน |
สินค้าและอุปกรณ์เสริมที่เกี่ยวข้อง
| เลขส่วน |
คําอธิบาย |
| 7ML1830-1AP | EASY AIMER II, อลูมิเนียม, 3/4 นิ้ว NPT กับ 1 นิ้ว |
| 7ML1830-1AQ | EASY AIMER II, อลูมิเนียม, 3/4 นิ้ว NPT กับ 3/4 - 1 นิ้ว PVC คอปปิ้ง |
| 7ML1830-1JA | CABLE GLAND, 1/2" NPT, ประสงค์ทั่วไป DIP |
| 7ML1830-1JB | CABLE GLAND, 1/2 นิ้ว NPT, กันระเบิด |
| 7ML1830-1JC | M20 x 1.5 กรดสาย (ใช้ทั่วไปและป้องกันการระเบิดฝุ่น) |
| 7ML1830-1JD | CABLE GLAND, M20 x 1.5 HF, (EP) |
| 7ML1830-1JE | แม็กเนตทดสอบ |
| 7ML1830-1JF | AMPLIFIER / POWER SUPPLY เวอร์ชั่นดิจิตอล |
| 7ML1830-1JK | จอ LCD สําหรับ CLS 200 ดิจิตัล |
| A5E01163688 | ชุดขยายสายไฟเหล็กไร้ขัด 316L 1 เมตร CLS300/LC300 |
| A5E01163689 | ชุดขยายสายเหล็กไร้ขัด 316L 3 เมตร CLS300/LC300 |
| A5E01163690 | ชุดขยายสายเหล็กไร้ขัด 316L 5 เมตร CLS300/LC300 |
| A5E01163691 | ชุดขยายสายไฟเหล็กไร้ขัด 316L 10 เมตร CLS300/LC300 |
| A5E01163693 | ชุดขยายสายเหล็กไร้ขัดเหล็ก 316L 15 เมตร CLS300/LC300 |
| A5E01163695 | ชุดขยายสายเหล็กไร้ขัด 316L 20 เมตร CLS300/LC300 |
| A5E01163698 | ชุด, 316 สแตนเลส PFA สายต่อขยาย, 3 METER, CLS300 |
| A5E01163699 | ชุด, 316 สแตนเลส PFA สายต่อขยาย, 5 METER, CLS300 |
| A5E01163700 | ชุด, 316 สแตนเลส PFA สายต่อขยาย, 10 METER, CLS300 |
| A5E01163701 | ชุด, 316 สแตนเลส PFA สายต่อเติม, 15 METER, CLS300 |
| A5E01163702 | ชุดขยายสายไฟฟ้า PFA สแตนเลส 316 20 METER CLS300 |
| A5E01163719 | ชุด, 316L สตาร์สแตนเลส 180 มม (7.09") |
| A5E01163720 | ชุด, 316L สตาร์สแตนเลส 330 มิลลิเมตร (12.99") |
| A5E01163721 | ชุด, 316L สตาร์สแตนเลส 580 มม (22.83 ") |
| A5E01163722 | ชุด, 316L สตาร์สแตนเลส 830 มม (32.68") |
| A5E01163723 | อิเล็กทรอนิกส์สํารองที่มีคนขับ, มาตรฐาน CLS300 สําหรับใช้กับรุ่นไม้หรือสายไฟฟ้าที่มีความยาวสูงสุด 5 เมตร |
ประโยชน์ สําคัญ
- เทคโนโลยี Active-Shield รับประกันความแม่นยําของการวัดไม่ถูกกระทบโดยการสะสมของวัสดุหรือการแทรกแซงของจุ้ยในส่วน Active-Shield
- การสร้างสตาร์ดที่แข็งแรงให้ผลงานที่พิเศษในสภาพที่หยาบคายมาก
- ตัวชี้วัด LED สามตัวสําหรับการควบคุมการปรับ, สถานะการออกเสียงและการติดตามพลังงาน
- รุ่นอุณหภูมิสูง สามารถทํางานได้ถึง 400 °C (752 °F)
การใช้งาน
เวอร์ชั่นมาตรฐานของ Pointek CLS300 มีตัวชี้วัด LED สามตัว พร้อมสัญญาณสลับพื้นฐานและสวิทช์รัฐแข็งการออกแบบที่แข็งแกร่งของมันทําให้มันเหมาะสมโดยเฉพาะอย่างยิ่งสําหรับการใช้งานของแข็งหนักที่มีวัสดุ abrasiveอิเล็กทรอนิกส์ที่ติดกระปุกเต็มที่ยังคงไม่ถูกผลกระทบจากความผสมผสาน ฝุ่น หรือสั่นสะเทือน
ส่วนประกอบที่เปียกถูกสร้างจากสแตนเลสที่มี PFA Shield สําหรับความทนทานต่อสารเคมีสูง ส่วนรุ่นอุณหภูมิสูงใช้เซรามิกและสแตนเลสอุปกรณ์ตรวจจับอย่างแม่นยําวัสดุที่มีคงที่ dielectric ทั้งต่ําและสูงเทคโนโลยี Active Shield ที่เป็นเอกลักษณ์อย่างมีประสิทธิภาพ ป้องกันการแทรกแซงจากวัสดุที่สะสมขึ้น หรือกระบอกติดตั้งที่ขยายออกไป
การออกแบบแบบโมดูลของ Pointek CLS300 ให้ตัวเลือกการปรับแต่งที่กว้างขวาง, การเชื่อมต่อกระบวนการ, การขยาย, และการอนุมัติเพื่อตอบสนองความต้องการการใช้งานเฉพาะสําหรับอุณหภูมิและความดันการออกแบบนี้ทําให้กระบวนการสั่งซื้อง่ายขึ้น และลดความต้องการของคลังสินค้าการจัดทําซอนด์ที่มีอยู่รวมทั้งรัดและรุ่นเคเบิล
การใช้หลัก:
- สารเหลวและสับ
- สารแข็งในจํานวนมาก
- สภาพแวดล้อมความดันและอุณหภูมิสูง
- พื้นที่อันตราย
- การใช้งานในการบดและการเหมืองแร่
การตั้งค่า
รายละเอียดเทคนิค
รูปแบบการทํางาน
การตรวจจับระดับความถี่ของความถี่สลับ
หน่วยงาน
ตัวแปรที่วัด: การเปลี่ยนแปลงของ picoFarad (pF)
ผลิต
การออกของเรเล่:
• 1 รีเล่ย์แบบ C ของ SPDT
• ความดันสัมผัสสูงสุด: 30 V DC / 250 V AC
• กระแสติดต่อสูงสุด: 5A (DC) / 8A (AC)
• ความจุสลับสูงสุด: 150 W (DC) / 2 000 VA (AC)
• การช้าเวลา (เปิดและ/หรือปิด): 1... 60 s
ผลิตในสภาพแข็ง
• ผลิต: ติดกันด้วยไฟฟ้าไฟฟ้า
• การ ป้องกัน: ต่อต้าน การ ป้องกัน ความ มืด (บิโคลาร์)
• ความดันสลับสูงสุด: 30V (DC) / 30V สูงสุด (AC)
• กระแสแรงฝากสูงสุด: 82 mA
• การลดความกระชับกําลัง: < 1 วอล, โดยปกติที่ 50 mA
• ความช้าเวลา (ก่อนหรือหลังการเปลี่ยน) 1... 60 s
ความถูกต้อง
การแก้ไข:
• ความรู้สึกขั้นต่ํา (pF): 1 % การเปลี่ยนแปลงในความจุจริง
• ความผิดพลาดอุณหภูมิสูงสุด: 0.2% ของค่าความจุจริง
สภาพการติดตั้ง
สถานที่: ภายใน/ภายนอก
สภาพแวดล้อม
• อุณหภูมิภายใน: -40... +85 °C ( -40... +185 °F)
• อุณหภูมิในการเก็บรักษา: -40... +85 °C ( -40... +185 °F)
สถานการณ์ปานกลาง
• การประยุกต์ใช้: น้ํายา, ผงแข็ง, ผงสับและผ่าตัด, และวัสดุ viscous
• สถาน Dielectric สัดส่วน εr: น.5
• อุณหภูมิกระบวนการ:
- รูปแบบไม้/สาย: -40... +200 °C (-40... +392 °F)
- รุ่นอุณหภูมิสูง: -40... +400 °C (-40... +752 °F)
• ความดันในการดําเนินงาน: -1... +35 บาร์กรัม (-14.6... +511 psi g)
การออกแบบ
• วัสดุ (กล่อง): อลูมิเนียมเคลือบเป็นผง
• ระดับการป้องกัน: มาตรฐาน: ประเภท 4/NEMA 4/IP65
ไม่จําเป็น: ประเภท 4/NEMA 4/IP68
• ทางเข้าสายเคเบิล: 2 x M20 x 1.5 Thread (ตัวเลือก: 2 x 1⁄2 " NPT ช่องทางเข้ารวม 1 ช่องทางเข้าติด)
เครื่องควบคุมและเครื่องแสดง
• จอแสดงผล: 3 LED สําหรับสถานะของซอนด์, สถานะการออกและการจําหน่ายพลังงาน
• พันติเมตร: 2 พันติเมตรสําหรับการช้าเวลาและความรู้สึก
•สวิตช์: 5 สวิตช์ DIP สําหรับการเปิด/ปิดความช้า ความสูง/ต่ําที่ปลอดภัยจากความล้มเหลว การทดสอบ/ปรับความช้าในเวลา ความรู้สึกสูง/ต่ํา การตั้งค่าความช้าในการทดสอบ
พลังงาน
• แอปพลาย: 12... 250 V AC / DC, 0... 60 Hz, แกลวานิคแยก, 2 W
ใบรับรองและการอนุมัติ
• เป้าหมายทั่วไป: CSA, FM, CE, UKCA, RCM
• กล่องกันไฟที่มี IS Probe: ATEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/GbUKEX ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db การจัดทําและการจัดทํา
• การป้องกันการเผาไหม้ฝุ่นด้วย IS Probe: ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db CSA/FM ชั้น II, Div. 1, กลุ่ม E, F, G CSA/FM ชั้น III T4
• หน่วยกันระเบิดที่มี IS Probe: CSA/FM Class I, Div. 1, กลุ่ม A, B, C, D CSA/FM Class II, Div. 1, กลุ่ม E, F, G CSA/FM Class III T4
• ทะเล: Lloyds Register of Shipping ประเภท ENV1, ENV2, และ ENV5
• การป้องกันการเต็มเกิน: WHG (เยอรมนี) VLAREM II (เบลเยียม)
• อื่นๆ: การอนุมัติรูปแบบ (จีน)
