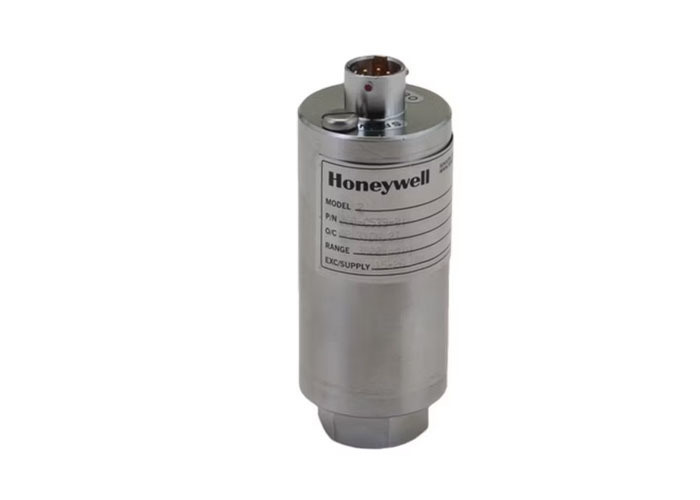

เครื่องปรับความดันแบบ Honeywell Model Z ความแม่นยํา 0.25% 0.5 ถึง 60,000 psig / a ระยะและการสร้างจากสแตนเลส ((ส่วนที่ 060-0761-17ZG-04/060-0761-20ZG-01/060-0761-25ZG-01)

0.5 psig/a ถึง 60,000 psig/a ความแม่นยำ ±0.25% ของมาตราส่วนเต็ม

ตัวแปลงสัญญาณความดันรุ่น Model Z เป็นเซ็นเซอร์อุตสาหกรรมที่ทนทาน สร้างจากสแตนเลสสตีล 17-4 PH (วัสดุเปียกสำหรับช่วงสูงสุด 2,000 psi) หรือสแตนเลสสตีล 15-5 PH (วัสดุเปียกสำหรับช่วง 2,000 psi ขึ้นไป) ออกแบบมาสำหรับการใช้งานที่ต้องการความแม่นยำสูงและความเสถียรในการวัด เซ็นเซอร์เหล่านี้ครอบคลุมช่วงความดันตั้งแต่ 0.5 psi ถึง 60,000 psi และใช้บริดจ์เกจวัดความเครียดแบบสี่แขน 350 โอห์ม

มีตัวเลือกการกำหนดค่าหลายแบบ รวมถึงการทำงานในอุณหภูมิที่ขยายออกไป, ขั้วต่อไฟฟ้าต่างๆ, วัสดุเปียก และเอาต์พุตระดับสูง (5 Vdc, 10 Vdc หรือ 4 mA ถึง 20 mA) รุ่นเอาต์พุตระดับสูงส่วนใหญ่มีวงจรสอบเทียบแบบชิ้นท์ภายในมาตรฐานสำหรับการตั้งค่าเซ็นเซอร์กับระบบข้อมูลที่ง่ายขึ้น ชิปสอบเทียบลายเซ็นภายในที่เป็นตัวเลือกช่วยให้สามารถกำหนดค่าอัตโนมัติด้วยตัวบ่งชี้ดิจิทัลแบบสี่หรือสิบสองช่องสัญญาณรุ่น SC

การออกแบบ Model Z ที่ใช้เกจวัดความเครียดอ้างอิงไดอะแฟรมตรวจจับความดันหลักกับบรรยากาศ รักษาศูนย์ที่เสถียรโดยไม่คำนึงถึงสภาพแวดล้อม รุ่นสัมบูรณ์มีห้องอ้างอิงสุญญากาศแบบเชื่อมทั้งหมดเพื่อความเสถียรในระยะยาวเป็นพิเศษ

• ความแม่นยำ 0.25%
• ผลกระทบจากอุณหภูมิ 0.005%FS/°F
• ช่วง 0.5 psig/a ถึง 60,000 psig/a
• ตัวเลือกเอาต์พุตหลายแบบ: mV/V, 4-20 mA, 0-5 Vdc หรือ 0-10 Vdc
• โครงสร้างสแตนเลสสตีลเชื่อมทั้งหมด
• มีให้เลือกแบบปลอดภัยภายใน (ตัวเลือก 2N เท่านั้น)
• ได้รับการรับรอง CE

หมายเลขชิ้นส่วน
