เครื่องปรับความดันการละลายที่แข็งแรงที่มีวัสดุที่ไม่เป็นพิษและมีความแม่นยําสูงสําหรับอุปกรณ์แปรรูปอาหาร

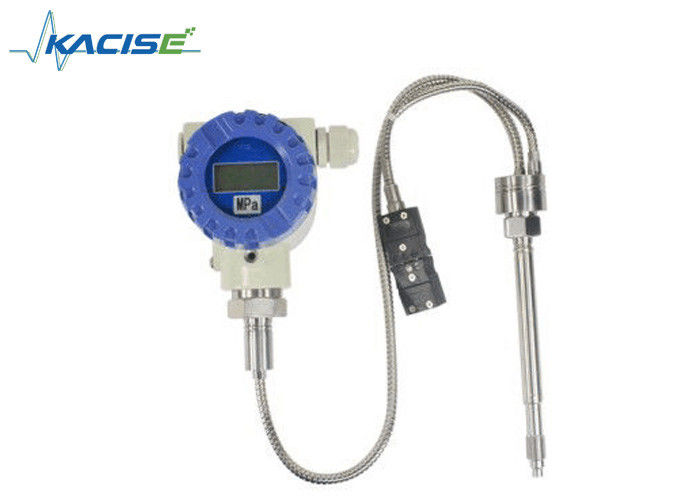

GX MPTD-5000 series Melt Pressure Transducer (ก้านแข็งและสุขาภิบาล) สามารถวัดความดันและอุณหภูมิได้ในจุดเดียว ซึ่งสามารถนำไปใช้กันอย่างแพร่หลายในอุปกรณ์ยาและกระบวนการอาหาร รุ่น 5000T มีเทอร์โมคัปเปิ้ล สามารถปรับค่าศูนย์และช่วงได้ พร้อมขยายสัญญาณสามารถเชื่อมต่อกับ PLC ได้ มีข้อดีคือมีความแม่นยำสูงและเชื่อถือได้ มีคุณภาพดี มีการสอบเทียบภายใน 80%

• ติดตั้งง่าย
• คุณภาพมาตรฐานสูง
• เชื่อมสแตนเลส
• การสอบเทียบภายใน 80%
• เสถียรภาพและการทำซ้ำที่ดีเยี่ยม
• ใช้วัสดุที่เป็นมิตรต่อสิ่งแวดล้อมและปลอดสารพิษ

• อุปกรณ์ไฟเบอร์เคมี
• อุปกรณ์การผลิตพลาสติกและยาง
• ยาและอุปกรณ์แปรรูปอาหาร ฯลฯ
• การวัดและควบคุมความดันอื่น ๆ

MPTD-5000

MPTD-5000T

การติดตั้ง

ไดอะแฟรมของเซนเซอร์เป็นส่วนที่เสียหายได้ง่ายที่สุด โปรดอย่าทิ้งฝาครอบป้องกันก่อนการติดตั้ง และในการติดตั้งควรคำนึงถึงการป้องกันของไดอะแฟรมเซนเซอร์ การประมวลผลรูยึดควรได้รับการประมวลผลตามข้อกำหนดทางเทคนิคของขนาดรูติดตั้งและตารางขนาด เพื่อหลีกเลี่ยงการติดตั้งรูที่ไม่ได้มาตรฐานทำให้เกิดรอยขีดข่วนที่ไดอะแฟรมของเซ็นเซอร์และส่งผลกระทบต่อการทำงานปกติของเซ็นเซอร์

รื้อ

เพื่อให้แน่ใจว่าการติดตั้งรูจะไม่ถูกทิ้งไว้ข้างหลังสิ่งแปลกปลอมที่เป็นโลหะหรือพลาสติก ควรถอดเซ็นเซอร์ทั้งหมดออกจากเครื่องก่อนทำความสะอาดเครื่องอัดรีด โดยสามารถถอดเซ็นเซอร์ได้เฉพาะเมื่อโพลีเมอร์อยู่ในสถานะหลอมเหลวร้อน ให้ถอดออก และใช้ผ้านุ่มเช็ดไดอะแฟรมหัวเซ็นเซอร์ทันที Xi'an Kacise Optronics Tech Co., Ltd. สามารถจัดเตรียมรูสำหรับติดตั้งเครื่องมือทำความสะอาดพิเศษเพื่อทำความสะอาดวัสดุที่ตกค้างในรู เพื่ออำนวยความสะดวกในการติดตั้งครั้งต่อไป

เริ่มต้น

ตรวจสอบให้แน่ใจว่ามีเวลาให้ความร้อนและการหลอมละลายที่เพียงพอก่อนที่อุปกรณ์จะเริ่มทำงาน เพื่อให้แน่ใจว่าวัสดุทั้งหมดในส่วนเมมเบรนของเซ็นเซอร์ก่อนการทำงานของเครื่องจักรอัดรีดจะอยู่ในสถานะหลอมละลาย

ที่ตั้ง

หัววัดของเซ็นเซอร์สามารถต้านทานอุณหภูมิสูงได้ แต่อุณหภูมิของเปลือกจะต้องต่ำกว่า 80°C ดังนั้นในกระบวนการติดตั้งและใช้งาน ผู้ใช้จะต้องใส่ใจกับการติดตั้งส่วนเปลือกเซ็นเซอร์ที่คงที่ในสภาพแวดล้อมอุณหภูมิห้อง การแยกเปลือกและบริเวณที่มีอุณหภูมิสูงจะเป็นประโยชน์ในการปรับปรุงความแม่นยำในการวัดและอายุการใช้งานของเซ็นเซอร์

เอฟเฟกต์โอเวอร์โหลด

ในกระบวนการควบคุมแรงดันจริง ควรอยู่ภายในแรงดันที่กำหนด แม้ว่าเซ็นเซอร์จะมีความสามารถในการโอเวอร์โหลดอยู่บ้าง แต่การโอเวอร์โหลดเป็นเวลานานจะส่งผลต่อความแม่นยำในการวัดและอายุการใช้งานของเซ็นเซอร์

การเชื่อมต่อไฟฟ้า

ในการเชื่อมต่อทางไฟฟ้า ต้องเชื่อมต่อสายเชื่อมต่อเอาต์พุตสัญญาณของเครื่องส่งสัญญาณแยกกันผ่านช่องสายไฟเพื่อหลีกเลี่ยงการรบกวนในฉาก

รูยึด

ระนาบปิดผนึก
	D1	M18×15	M22×15	G3/8”	G3/4”
	D2	Φ10.2	Φ16.1	Φ10.2	Φ18.3
	D3	Φ15.5	Φ20.1	Φ14.5	Φ24.2
	ม	Φ19	Φ23	Φ17	Φ28
	ก	11	11	9	11
	บี	13	13	10	14
	ค	40	25	25	40

ปิดผนึกความลาดชัน 45°
	D1	M12×1.5	M14×1.5	1/2-20UNF	M18×1.5
	D2	Φ8.1	Φ8.1	Φ8.1	Φ10.2
	D3	Φ10.8	Φ12.5	Φ11	Φ15.5
	D4	Φ13	Φ15	Φ14	Φ19
	ก	6	6	6	6
	บี	9	9	9	11
	ค	16	16	16	20
