ชื่อแบรนด์:
Honeywell
ได้รับการรับรอง:
ce
หมายเลขรุ่น:
รุ่น 427
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ

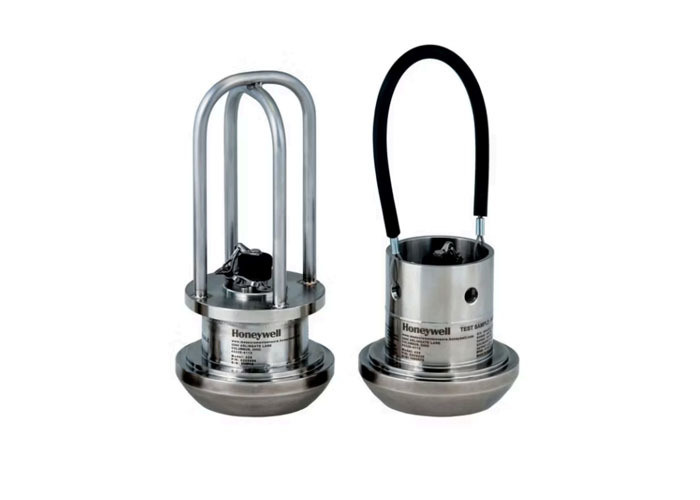

เครื่องส่งสัญญาณแรงดัน Wing Union รุ่น 427 ของ Honeywell เป็นโซลูชันที่แข็งแกร่งและทนทาน ออกแบบมาสำหรับการติดตั้งทั้งบนบกและนอกชายฝั่ง เครื่องส่งสัญญาณนี้ประกอบด้วย 1502 Wing Union ซึ่งประกอบด้วยช่องรับแรงดันที่ออกแบบใหม่ซึ่งมีเส้นผ่านศูนย์กลางกว้างกว่าและลึกกว่า ช่วยให้โคลนที่มีความหนืดไหลผ่านได้โดยไม่เกิดสิ่งตกค้าง
เครื่องส่งให้ความแม่นยำสูงสุด ±0.2% BFSL (เส้นตรงที่ดีที่สุด) ให้การวัดความดันที่มีความแม่นยำสูงอย่างต่อเนื่องสำหรับการใช้งานในอุตสาหกรรมน้ำมันที่สำคัญ รวมถึงการปฏิบัติงานขุดเจาะ ไดอะแฟรมรับรู้แรงกดอิสระช่วยลดการเคลื่อนตัวเป็นศูนย์ระหว่างแรงบิด และลดการเบี่ยงเบนของสัญญาณในระยะยาวในสนามไฟฟ้า
โครงสร้างแบบเชื่อมทั้งหมดด้วยกระบวนการเชื่อมด้วยลำอิเล็กตรอนที่ได้รับการจดสิทธิบัตร ช่วยให้มั่นใจได้ถึงความสมบูรณ์ของการซีลที่เหนือกว่าในทุกสภาวะ การออกแบบข้อต่อปีกแบบบูรณาการและกระบวนการประกอบแบบพิเศษให้ความต้านทานการสั่นสะเทือนและการกระแทกที่ยอดเยี่ยมสำหรับการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรง
รายการสั่งซื้อ
| รหัสการสั่งซื้อ | คำอธิบาย |
| BP427DR,6,1AC,2N,6Z,7AD,10E | ประเภท 427, 5,000 psi, ความแม่นยำ 0.2%, การชดเชยอุณหภูมิ -35°C ถึง 80°C [-30°F ถึง 180°F], 4 mA ถึง 20 mA ปลอดภัยภายในแบบสองสาย, เข้ากันได้กับ MS-ขั้วต่อ 4 ขา ไดอะแฟรมแรงดัน |
| BP427NG,6,1AC,2N,6Z,7AD,10E | ประเภท 427, 350 บาร์, ความแม่นยำ 0.2%, การชดเชยอุณหภูมิ -35°C ถึง 80°C [-30°F ถึง 180°F], 4 mA ถึง 20 mA ปลอดภัยภายในแบบสองสาย, เข้ากันได้กับ MS-ขั้วต่อ 4 ขา ไดอะแฟรมแรงดัน |
| BP427DV,6,1AC,2N,6Z,7AD,10E | ประเภท 427, 10,000 psi, ความแม่นยำ 0.2%, การชดเชยอุณหภูมิ -35°C ถึง 80°C [-30°F ถึง 180°F], 4 mA ถึง 20 mA ปลอดภัยภายในแบบสองสาย, เข้ากันได้กับ MS-ขั้วต่อ 4 ขา ไดอะแฟรมแรงดัน |
| BP427MN,6,1AC,2N,6Z,7AD,10E | ประเภท 427, 1,000 บาร์, ความแม่นยำ 0.2%, การชดเชยอุณหภูมิ -35°C ถึง 80°C [-30°F ถึง 180°F], 4 mA ถึง 20 mA ปลอดภัยภายในแบบสองสาย, เข้ากันได้กับ MS-ขั้วต่อ 4 ขา ไดอะแฟรมแรงดัน |
| BP427EJ,6,1AC,2N,6Z,7AD,10E | ประเภท 427, 15,000 psi, ความแม่นยำ 0.2%, การชดเชยอุณหภูมิ -35°C ถึง 80°C [-30°F ถึง 180°F], 4 mA ถึง 20 mA ปลอดภัยภายในแบบสองสาย, เข้ากันได้กับ MS-ขั้วต่อ 4 ขา ไดอะแฟรมแรงดัน |
| ข้อมูลจำเพาะเกี่ยวกับแรงดัน | ||
|---|---|---|
| ช่วงความดัน | 0 ปอนด์ต่อตารางนิ้วถึง 5,000 ปอนด์ต่อตารางนิ้ว; 0 ปอนด์ต่อตารางนิ้วถึง 6,000 ปอนด์ต่อตารางนิ้ว; 0 ปอนด์ต่อตารางนิ้วถึง 10,000 ปอนด์ต่อตารางนิ้ว; 0 ปอนด์ต่อตารางนิ้วถึง 15,000 ปอนด์ต่อตารางนิ้ว; 0 ปอนด์ต่อตารางนิ้วถึง 20,000 ปอนด์ต่อตารางนิ้ว; 0 บาร์ถึง 350 บาร์; 0 บาร์ถึง 400 บาร์; 0 บาร์ถึง 700 บาร์; 0 บาร์ถึง 1,000 บาร์; 0 บาร์ ถึง 1350 บาร์ | |
| ความแม่นยำ | ±0.2% ของเส้นตรงที่ดีที่สุด (BFSL) | |
| การสอบเทียบ | การสอบเทียบ 5 จุด: 0%, 50% และ 100% ของ Full Scale (FS) | |
| เอาท์พุต | 4mA ถึง 20mA, ช่วงการวัด 2 สาย | |
| ข้อมูลจำเพาะด้านสิ่งแวดล้อม | ||
| อุณหภูมิในการทำงาน | -43°C ถึง 93°C (-45°F ถึง 200°F) | |
| อุณหภูมิการชดเชย | -34°C ถึง 82°C (-30°F ถึง 180°F) | |
| ผลกระทบของอุณหภูมิ - ศูนย์ | 0.018% ของเต็มสเกล (FS)/°C (0.01% ของเต็มสเกล (FS)/°F) | |
| ผลกระทบของอุณหภูมิ - ช่วง | 0.018% ของการอ่าน/°C (0.01% ของการอ่าน/°F) | |
| การปิดผนึก | สุญญากาศ IP68/NEMA 6P | |
| ข้อมูลจำเพาะทางไฟฟ้า | ||
| แรงดันไฟฟ้า | 9 Vdc ถึง 28 Vdc | |
| ความต้านทานของฉนวน | > 100 mΩ ที่ 50 Vdc | |
| ความต้านทานลูปสูงสุด | ความเป็นเชิงเส้นจาก 950 Ω (ที่ 28V) ลงไปที่ 0 Ω (ที่ 9V) | |
| การป้องกันวงจร | ป้องกันขั้วย้อนกลับสำหรับสายไฟ | |
| การป้องกัน RFI/EMI | ต้านทานสัญญาณรบกวนตั้งแต่ 5,000 Hz ถึง 1GHz | |
| การตอบสนองความถี่ | ตัวกรองที่ลูกค้าระบุและติดตั้งจากโรงงานเพื่อลดขนาด การตอบสนองความถี่ตั้งแต่ 10Hz ถึง 2500Hz สูงสุด | |
| ปรับศูนย์และช่วงได้ | ปรับสนามได้โดยการถอดขั้วต่อออก | |
| ข้อมูลการสอบเทียบปัด | รวมอยู่ด้วย | |
| ขั้วไฟฟ้า (มาตรฐาน) | ใช้งานร่วมกับ MS series, 4 พิน, พร้อมขั้วต่อ; ทำจากสเตนเลสสำหรับอุตสาหกรรมน้ำมันและก๊าซโดยเฉพาะ โดยให้การซีลแบบเต็ม | |
| ข้อมูลจำเพาะทางกล | ||
| สื่อ | บริการกัดกร่อนและการกัดกร่อน Inconel X-750 | |
| โอเวอร์โหลด, ความปลอดภัย | 150% ของแรงดันเต็มสเกลที่กำหนด หรือขีดจำกัดของข้อต่อ 1502 ชิ้น | |
| โอเวอร์โหลด, ระเบิด | 300% ของแรงดันที่กำหนดหรือขีดจำกัดของข้อต่อ 1502 ชิ้น | |
| พอร์ตแรงดัน | 1502 Wing Union ท่อ 51 มม. [2 นิ้ว] ปลายตัวผู้พร้อมเกลียวนอก | |
| เส้นผ่านศูนย์กลางปาก | เส้นผ่านศูนย์กลางภายใน 22.86 มม. [0.9 นิ้ว] * ความลึก 10.16 มม. [0.4 นิ้ว]; เส้นผ่านศูนย์กลางทางเข้า 25.4 มม. [1.0 นิ้ว] | |
| วัสดุเปียก | อินโคเนล X-750 | |
| น้ำหนัก | 2,722 กรัม [6 ปอนด์] | |
| วัสดุที่อยู่อาศัย | 316L (สแตนเลสพร้อมป้ายที่มีตัวอักษรแบบหล่อและนูน) | |
