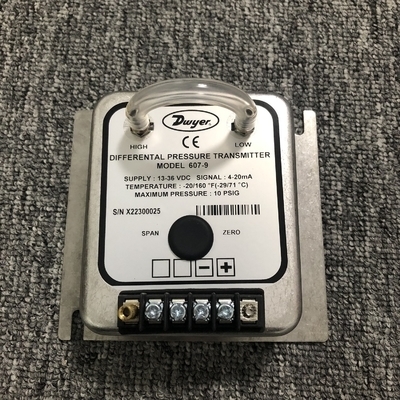

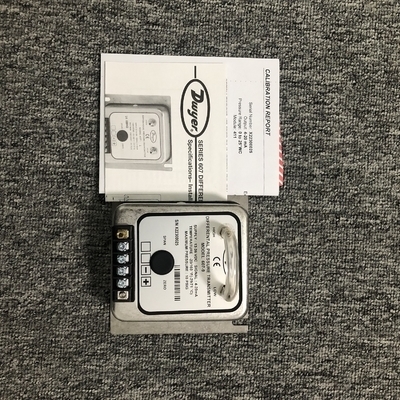

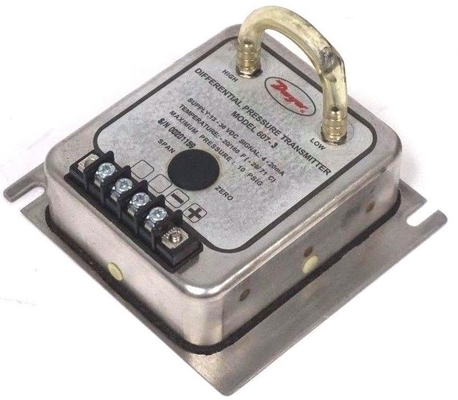

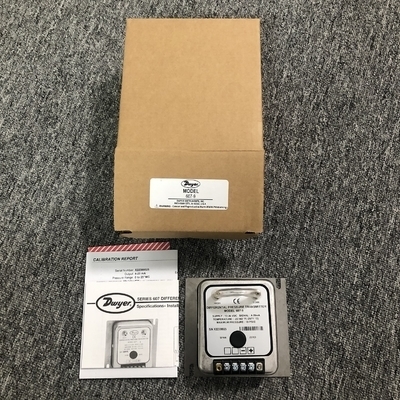

เครื่องส่งสัญญาณความดันแตกต่าง Dwyer Series 607 เอาต์พุต 4-20mA

Dwyer Series 607 Differential Pressure Transmitter เป็นเครื่องมือที่มีความแม่นยำ ออกแบบมาเพื่อวัดแรงดันบวก ลบ (สุญญากาศ) หรือแรงดันแตกต่างของอากาศที่สะอาดและแห้ง และก๊าซอื่นๆ ที่ไม่นำไฟฟ้าและไม่กัดกร่อน โดยจะแปลงการวัดแรงดันเหล่านี้เป็นสัญญาณเอาต์พุต DC 4-20 mA แบบสองสายมาตรฐาน ทำให้เข้ากันได้กับระบบควบคุมอุตสาหกรรมส่วนใหญ่

มีให้เลือกในรุ่นที่ปรับเทียบจากโรงงานหลายรุ่น (รวมถึง 607-1, 607-3B, 607-8) ที่มีช่วงการวัดตั้งแต่ 0-0.10" W.C. ถึง 0-25" W.C. เครื่องส่งสัญญาณนี้ใช้ทรานสดิวเซอร์ความจุตัวแปรพร้อมไดอะแฟรมซิลิคอนขนาดเล็กพิเศษ การออกแบบนี้ช่วยลดความจำเป็นในการใช้สารเคลือบอีพ็อกซีหรือซีลอินทรีย์ ทำให้มั่นใจได้ถึงความเสถียรเป็นพิเศษ การดริฟท์น้อยที่สุด และความทนทานต่อแรงดันเกิน แรงกระแทก และการสั่นสะเทือน

• การวัดช่วงต่ำที่แม่นยำ: สามารถวัดแรงดันต่ำมากได้ โดยมีช่วงตั้งแต่ 0-0.10" W.C. ถึง 0-25" W.C. เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการควบคุมแรงดันอย่างละเอียด
• ประสิทธิภาพที่เสถียร: ใช้ทรานสดิวเซอร์ความจุตัวแปรพร้อมไดอะแฟรมซิลิคอนขนาดเล็กและไม่มีซีลอินทรีย์ ทำให้มั่นใจได้ถึงความเสถียรเป็นพิเศษ (±0.5% ของช่วงเต็ม/ปี) และการดริฟท์น้อยที่สุด
• โครงสร้างที่ทนทาน: ติดตั้งในสแตนเลสสตีล Series 300 (ระดับ NEMA 2) ให้การปกป้องปัจจัยด้านสิ่งแวดล้อมและรับประกันอายุการใช้งานที่ยาวนานในการตั้งค่าทางอุตสาหกรรม
• ความเข้ากันได้กว้าง: ออกแบบมาเพื่อใช้กับอากาศที่สะอาดและแห้ง และก๊าซที่ไม่นำไฟฟ้าและไม่กัดกร่อน ทำให้เหมาะสำหรับการใช้งานทางอุตสาหกรรมและเชิงพาณิชย์ที่หลากหลาย
• สัญญาณเอาต์พุตมาตรฐาน: ให้สัญญาณเอาต์พุต DC 4-20 mA แบบสองสาย ทำให้สามารถรวมเข้ากับระบบควบคุมมาตรฐานและเครื่องมือเก็บข้อมูลได้อย่างราบรื่น
• ความทนทานต่อแรงดันเกิน: ทนทานต่อแรงดันเกิน แรงกระแทก และการสั่นสะเทือนสูง ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้แม้ในสภาวะที่ท้าทาย
• แหล่งจ่ายไฟที่ยืดหยุ่น: ทำงานบนแหล่งจ่ายไฟ 12-36 VDC ที่ไม่ได้ควบคุม ปรับให้เข้ากับการตั้งค่าไฟฟ้าต่างๆ
• ความทนทานต่ออุณหภูมิ: ทำงานในอุณหภูมิการทำงานตั้งแต่ -20 ถึง 160°F (-29 ถึง 71°C) และได้รับการชดเชยอุณหภูมิระหว่าง 35 ถึง 135°F (2 ถึง 57°C) รักษาความแม่นยำในสภาพแวดล้อมที่แตกต่างกัน
• การปรับแต่งที่ง่าย: มีการปรับศูนย์และช่วงที่เข้าถึงได้ภายนอกและไม่โต้ตอบ (±10% ของช่วงเต็ม) อำนวยความสะดวกในการสอบเทียบในสถานที่หากจำเป็น
• การตอบสนองที่รวดเร็ว: มีเวลาตอบสนอง 250 msec ทำให้มั่นใจได้ถึงการอัปเดตการวัดอย่างทันท่วงทีสำหรับสภาวะแรงดันแบบไดนามิก
• การออกแบบที่ใช้งานได้จริง: พร้อมการเชื่อมต่อแรงดันสแตนเลสสตีลแบบมีหนาม 4" เพื่อการยึดท่อที่ปลอดภัย และมีน้ำหนัก 14 ออนซ์ (397 กรัม) เพื่อการติดตั้งที่ง่าย

• ขีดจำกัดแรงดัน: 10 psig (0.69 bar)
• ความต้านทานลูป: 0-1090 โอห์ม (โดยมี Vmin = 12V + [(0.022A)(RL)])
• เวลาอุ่นเครื่อง: 15 วินาที
• อุณหภูมิในการจัดเก็บ: -40 ถึง 180°F (-40 ถึง 82°C)
• ผลกระทบจากความร้อน: ±0.015% F.S./°F (สำหรับศูนย์และช่วง)
