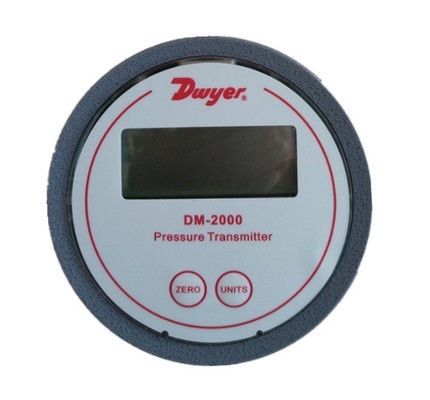

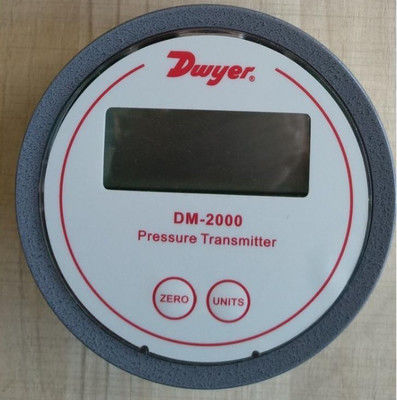

เครื่องส่งสัญญาณความดันแตกต่าง Dwyer รุ่น DM-2000 สำหรับอากาศและก๊าซ

เครื่องส่งความดันความแตกต่าง DM-2000 ซีรี่ย์ Dwyer สําหรับอากาศและก๊าซ

การนําเสนอสินค้า

เครื่องส่งความดันความแตกต่าง DM-2000 ของ Dwyer Series ได้ถูกออกแบบมาเพื่อวัดความดันของอากาศและก๊าซที่เข้ากันได้ส่งสัญญาณออกแบบมาตรฐาน 4-20 mA สําหรับการบูรณาการอย่างต่อเนื่องกับระบบควบคุมอุตสาหกรรมหลังคาของมันถูกออกแบบให้เข้ากับการตัดที่เหมือนกันกับเครื่องวัด Magnehelic มาตรฐาน ทําให้สามารถปรับปรุงแบบเรียบง่ายเครื่องส่งนี้มีโครงสร้างพลาสติกเต็มกระจก พร้อมการเชื่อมต่อความดันที่บูรณาการ เพื่อการติดตั้งอย่างรวดเร็วการปรับค่าศูนย์และระยะเวลาด้วยปุ่มกดดิจิตอล ทําให้การปรับระดับสนามง่ายขึ้น ขณะที่จอ LCD 3.5 หลักเป็นตัวเลือกแสดงค่ากระบวนการในหน่วยวิศวกรรมที่สามารถเลือกได้ ทําให้มันเหมาะสมสําหรับ HVACห้องสะอาดและการติดตามอุตสาหกรรม

ลักษณะสําคัญ

แม็กเนฮีลิค - มอนติเมนต์ที่เข้ากันได้

เปลี่ยนแปลงโดยตรงสําหรับเครื่องวัด Magnehelic แบบมาตรฐาน โดยใช้ขนาดตัดแบบเดียวกัน เพื่อการปรับปรุงง่าย

เครื่องตรวจจับความดันที่น่าเชื่อถือ

วัดอากาศและก๊าซที่ไม่เผาไหม้ ด้วยความแม่นยํา ± 1% F.S. ในอุณหภูมิ 70°F

ผลประกอบที่มั่นคงกับการเคลื่อนไหวของ F.S. ± 1% ต่อปี

การปรับขนาดที่ใช้ได้ง่าย

การปรับระยะเวลาด้วยปุ่มดันดิจิตอล เปลี่ยนเป็นพอนติโอเมตรแบบดั้งเดิม สําหรับการปรับระยะเวลาอย่างแม่นยํา

หน่วยวิศวกรรมที่สามารถเลือกได้ในสนาม (4-6 ตัวเลือก) ผ่านปุ่มเดียว

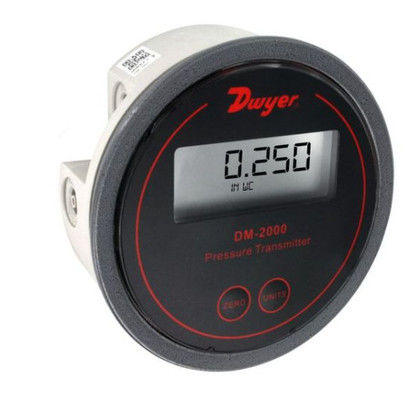

การแสดงภาพแบบเลือก

3LCD ขนาด.5 หลัก (ความสูง 0.7 นิ้ว) แสดงค่าความดันในเวลาจริงใน psi, inH2O, mmH2O, kPa, mbar หรือ Pa

การ สร้าง ที่ แข็งแรง

กล่องพลาสติกที่เต็มไปด้วยแก้ว พร้อมกับเชื่อมต่อท่อ 1/8 นิ้ว เพื่อความทนทาน

ทนความดัน 10 psig (0.69 bar) และอุณหภูมิการทํางาน -6.67 °C ถึง 48.9 °C

ความเข้ากันได้ในอุตสาหกรรม

แหล่งไฟฟ้า 10-35 VDC 2 สายที่มีผลิต 4-20 mA สนับสนุนความต้านทานวงจรสูงสุด 1250 โอห์ม

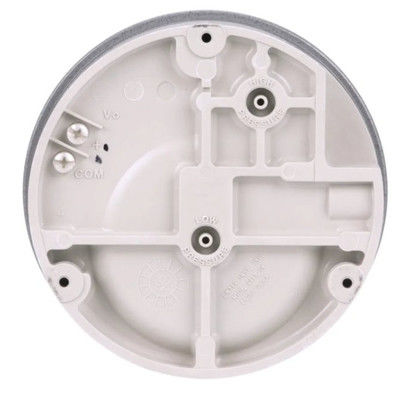

หน่วยปลายแบบสกรูสําหรับเชื่อมต่อไฟฟ้าที่ปลอดภัย

รายละเอียดของ Dwyer Series DM2000
บริการ:อากาศและก๊าซที่ไม่เผาไหม้ที่เข้ากันได้
วัสดุที่เปียก: โรงงานที่ปรึกษา
ความแม่นยํา: ± 1% F.S. ในอุณหภูมิ 70°F
ความมั่นคง: + 1% F.S./ปี
อุณหภูมิขีดจํากัด:20 ถึง 120°F (-6.67 ถึง 48.9°C)
ขั้นต่ําความดัน:10 psig (0.69 bar)
อิทธิพลทางความร้อน: ± 0.055% F.S./°F (0.099% F.S./°C)
ความต้องการพลังงาน:10-35 VDC (2 สาย)
สัญญาณออก:4 ถึง 20 mA
การปรับศูนย์และสเปน: ปุ่มดันดิจิตอลศูนย์และสเปน
ความต้านทานวงจร:DC: 0-1250 อะมสูงสุด
การบริโภคปัจจุบัน: DC: สูงสุด 38 mA
การเชื่อมต่อไฟฟ้า:สกรูแบบปลายทาง3.5 หลัก LCD ความสูง 0.7 "
การเชื่อมโยงกระบวนการ: 1/8" ท่อระบุตัว
การตั้งตั้ง: สูง
น้ําหนัก:4.8 oz (136 กรัม)
เครื่องส่งความดันความแตกต่าง DM2000 ของ Dwyer ซีรีส์ตรวจจับความดันของอากาศและก๊าซที่เข้ากันได้ และส่งสัญญาณออกมาตรฐาน 4-20 mAกล่อง DM2000 ได้ถูกออกแบบโดยเฉพาะเจาะจงเพื่อการติดตั้งในเส้นผ่าตัดกว้างเดียวกันกับการวัด Magnehelic® มาตรฐานมีหลายแบบให้เลือก ที่ถูกปรับขนาดในโรงงานให้เหมาะสมกับระดับเฉพาะ

การเชื่อมต่อความดันเป็นธรรมชาติของกระจกที่เต็มไปด้วยพลาสติกที่พัดเรือน ทําให้การติดตั้งรวดเร็วและง่ายปุ่มกดดันดิจิตอลศูนย์และสเปน ทําให้การปรับความเรียบง่ายมากกว่าเครื่องวัดความแรงหมุนทั่วไป.จอ LCD ขนาด 3.5 หลักเป็นตัวเลือกแสดงหน่วยกระบวนการและหน่วยวิศวกรรม. ปุ่มกระบวนการเดียวทําให้สามารถเลือกสนามได้ 4 ถึง 6 หน่วยวิศวกรรมขึ้นอยู่กับระยะทาง
