ได้รับการรับรอง:
CE
หมายเลขรุ่น:
Cerabar PMP55
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ

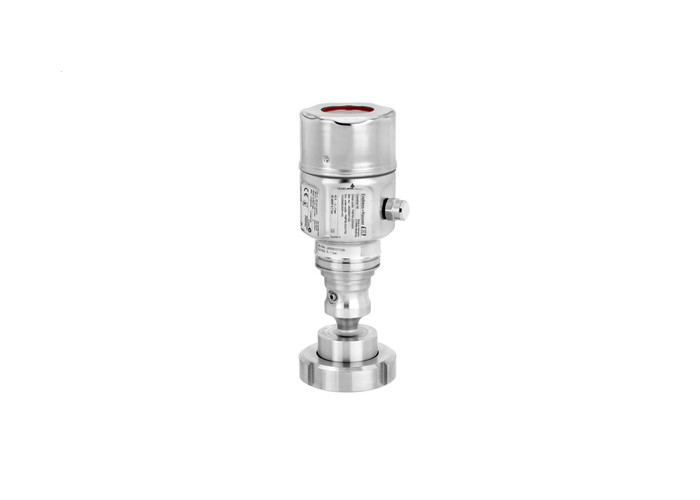

ความดันสัมบูรณ์และแรงวัด Cerabar PMP55
สาขาใช้งาน
เครื่องส่งแรงดันดิจิตอล Cerabar PMP55 พร้อมเครื่องปิดแผ่นผ่าโลหะมักจะใช้ในกระบวนการและการใช้งานด้านอนามัยสําหรับการวัดแรงดัน, ระดับ, ปริมาตรหรือปริมาตรในของเหลวเหมาะสําหรับความดันสูงและอุณหภูมิกระบวนการที่รุนแรงจาก -70 ถึง 400 °C (-94 ถึง 750 °F). การตั้งตั้งอย่างรวดเร็วด้วยระยะการวัดที่ปรับได้ ทําให้การใช้งานง่าย ลดต้นทุนและประหยัดเวลา SIL2 ตาม IEC 61508 และ IEC 61511
โครงการเรือนอัลลูมิเนียมหรือสแตนเลส (316L) มีห้องเดียว
การเชื่อมต่อกระบวนการ: ใย, แฟลนเจอร์หรือการเชื่อมต่อสุขภาพ
อุณหภูมิกระบวนการ: -70 ถึง 400 °C (-94 ถึง 752 °F)
ระยะการวัด: -1/0 ถึง 400bar (-15/0 ถึง 6,000psi)
ความแม่นยํา: ±0.15%, "พลาตินัม" ±0.075%
ใบรับรองการป้องกันระเบิดสากล SIL การอนามัย การอนุมัติทางเรือ
ประโยชน์
คําอธิบายสินค้า
| หลักการวัด | ความดันสมบูรณ์และความดันวัด |
| ลักษณะ | เครื่องส่งแรงดันที่ฉลาดและน่าเชื่อถือ พร้อมเซลล์วัดแบบ Piezoresistive |
| และกระบวนการเชื่อมโลหะแยกแหลมและผนึกแหลม | |
| ความดันไฟฟ้า | 4... 20 mA HART 11,5...45V DC (ไม่รวม): ex ia: 115...30V DC PROFIBUS PA: 9... 32 V DC (ไม่รวม) ฟอนเดชั่น ฟิลด์บัส: 9... 32 V DC (ไม่รวม) |
| ความแม่นยําของการอ้างอิง | ปริมาตรฐาน 0.15% พลาติน 0.075% |
| ความมั่นคงระยะยาว | 0.1% ของ URL/ปี 0.2% ของ URL / 5 ปี 0.25% ของ URL / 10 ปี |
| อุณหภูมิกระบวนการ | -70 องศาเซลเซียส... +400 องศาเซลเซียส ((-94 องศาฟาเนส... +752 องศาฟาเนส) |
| อุณหภูมิบริเวณ | -40°C...+85°C ((-40°F...+185°F) |
| เซลล์วัด | 400 mbar...400 bar ((5.8 psi...6000 psi) สัดส่วน/สมบูรณ์ |
| ขนาดความยาวขนาดเล็กที่สุดที่สามารถปรับขนาดได้ | 20 mbar (0,3 psi) |
| ความต้านทานความว่าง | 50 mbar (0,73 psi) |
| แม็กซ์ ลดลง | 20:1 |
| ขั้นต่ําความดันเกิน | 600 bar (9000 psi) |
| การเชื่อมต่อกระบวนการ | รายการ: G1/2...G2, MNPT1/2...MNPT2 แฟลนจ์: DN25... DN100 ASME 1"...4", JIS 10k ปริมณฑลประปา |
| การเชื่อมต่อกระบวนการ | เครื่องกั้นสามตัว DIN11851 DIN11864-1 NEUMO ตัวแปร SMS DRD แอดป์เตอร์ทั่วไป |
| ผิวกระบวนการวัสดุ | 316L สแตนเลสC ทันทัล PTFE โรเดียม>ทองคํา |
| วัสดุประกอบ | ไม่มี ผ่าตัด |
| น้ํายาเติม | น้ํามันซิลิโคน น้ํามันอเนิร์ต น้ํามันพืช น้ํามันอุณหภูมิสูง น้ํามันอุณหภูมิต่ํา |
| หลังคาวัสดุ | อัลลูมิเนียมหล่อลวด AISI 316L |
| การสื่อสาร | 4... 20 mA 4... 20 mA HART PROFIBUS PA ฟอนเดชั่น ฟิลด์บัส IO-Link |
| ใบรับรอง / ใบรับรอง | ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, UK Ex |
| การรับรองความปลอดภัย | SIL |
| การอนุมัติการออกแบบ | EN10204-3.1 NACE MR0103 |
| การอนามัย | CoC ASME-BPE 3A, EHEDG |
| การอนุมัติเรือ | GL/ ABS/ LR/ BV/ DNV |
| สาขาพิเศษ | TempC แผ่น |
| ผู้สืบสาน | PMP51B |
