1.คําอธิบายทั่วไป

เครื่องส่งระดับความจุที่ทนทานต่อการกัดกรอง พร้อมเครื่องออก NPN/PNP ถูกออกแบบมาโดยเฉพาะสําหรับการติดตามระดับในโรงปฏิกิริยาห้องทดลองมันสามารถทนต่อสารกินที่บ่อยพบในสภาพแวดล้อมดังกล่าวด้วยความสามารถในการตรวจจับที่แม่นยํา มันสามารถวัดระดับของของเหลวได้อย่างแม่นยํา และให้ข้อมูลที่น่าเชื่อถือ ผลิต NPN/PNP ทําให้สามารถบูรณาการได้อย่างต่อเนื่องกับระบบควบคุมห้องปฏิบัติการการประกันสภาพปฏิกิริยาที่ดีที่สุด และการเพิ่มความปลอดภัยและประสิทธิภาพของการทดลอง.

2ภาพประกอบ

■โปรโตคอล Modbus สามารถบูรณาการได้ง่าย

■โครงสร้างที่เรียบง่าย โดยไม่มีส่วนย้ายหรือยืดหยุ่นใด ๆ ดังนั้นมันจึงมีความน่าเชื่อถือสูงและการบํารุงรักษาอย่างน้อยการบํารุงรักษาขนาดกลางและเล็ก.

■การออกสัญญาณที่หลากหลายสะดวกสําหรับระบบที่แตกต่างกัน

■เหมาะสําหรับการวัดระดับของถังอุณหภูมิสูงและความดันสูง และค่าที่วัดไม่ได้ถูกส่งผลกระทบโดยอุณหภูมิ, น้ําหนักเฉพาะของของเหลวที่จะจะวัดและรูปร่างและความดันของถัง.

■มันเหมาะสําหรับการวัดของเหลวที่รังเกียจอย่างแรง เช่นกรดและแอลคาลี

■คุ้มกันความแรงเกินความแรง และความขั้วของไฟฟ้าได้อย่างสมบูรณ์

■เซ็นเซอร์ระดับไร้สายมีฟังก์ชันการส่งสัญญาณไกลไร้สาย

■สามารถวัดสื่อใดก็ได้

3.รายละเอียด

●ระยะทางการตรวจจับ: 0.1m

●ระยะการวัดความจุ: 10PF ₹ 500PF

●ความแม่นยํา: 0.1 คลาส 0.2 คลาส 0.5 คลาส 1 คลาส

●ระยะความดัน: -0.1MPa

●ความทนทานต่ออุณหภูมิของเครื่องสํารวจ: -50~250°C

●อุณหภูมิภายใน: -40°C~85°C

●อุณหภูมิการเก็บรักษา: -55°C+125°C

●สัญญาณออก: 4 20mA การสื่อสาร 485 ฯลฯ

●ระยะทางการสื่อสารของเซ็นเซอร์ระดับการออกแบบไร้สายต่ํากว่า 200 เมตร และความดันของไฟฟ้าคือ 3.3-36V (ไฟฟ้าจากแบตเตอรี่เป็นตัวเลือก)

●ความดันไฟฟ้า: 536V DC

●วัสดุเซ็นเซอร์ระดับ: 316 สแตนเลส, 1Gr18Ni19Ti หรือ PTFE

●ความมั่นคงระยะยาว: ≤0.1%FS/ปี

●การเคลื่อนไหวของอุณหภูมิ: ≤0.01%FS/ °C (ภายในช่วง 0~70 °C)

●เกรดกันระเบิด: ExibIICT6

●ระดับการป้องกัน: IP67

4.โครงสร้าง

เครื่องตรวจจับระดับของของเหลวขนาดจุ มีโครงสร้างที่แตกต่างกันเนื่องจากโอกาสการใช้งานและปริมาตรที่แตกต่างกัน แต่โดยทั่วไปโครงสร้างหลักของมันสามารถแบ่งออกเป็นสองส่วนคือส่วนเซ็นเซอร์และส่วนตัวส่งสัญญาณอย่างที่ภาพแสดง:

A ในภาพแสดงเซ็นเซอร์ที่ตรวจสอบโดยตรงในอุปกรณ์บรรจุหรือวัด

ในสื่อที่วัดในท่อวัด

B และ C ในรูปคือแผ่นเชื่อมก๊าซและแผ่นเชื่อมเหลวของอุปกรณ์วัดและควบคุมระดับของเหลว ซึ่งใช้ในการเชื่อมแผ่นเชื่อมของอุปกรณ์และของเหลวและความดันในอุปกรณ์ถูกดึงไปยังกระบอกวัด.

D ในรูปแสดงกระบอกวัดของอุปกรณ์วัดและควบคุมระดับของของเหลว ซึ่งสามารถสร้างความจุกับไฟฟ้าเซ็นเซอร์

E ที่แสดงในรูปภาพคือฟลานจ์ระบายน้ําเสีย ซึ่งสามารถปล่อยสกปรกในเครื่องวัดระดับของของเหลวและเครื่องควบคุมได้เป็นประจําไปข้างนอกรักษาความสะอาดด้านในของท่อวัดของอุปกรณ์วัดระดับของของเหลวและเครื่องควบคุมและป้องกันเซ็นเซอร์จากการติดกับดิน

F ที่แสดงในรูปคือตัวส่ง ซึ่งเป็นอุปกรณ์แปลงจากความจุเป็นสัญญาณกระแสไฟฟ้ามาตรฐานและเป็นส่วนกลางของอุปกรณ์วัดและควบคุมระดับของของเหลวทั้งหมดหน้าที่หลักของมันคือการรับการเพิ่มความเปลี่ยนแปลงของความจุที่เกิดจากการเปลี่ยนแปลงระดับของของเหลวที่ส่งโดยเซ็นเซอร์, และจากนั้นหลังจากการแปลง, มันออกสัญญาณปัจจุบันมาตรฐาน 4-20mADC.เครื่องส่งนี้ใช้อุปกรณ์กองทัพ, ด้วยการบริโภคพลังงานที่ต่ํา, ความทนทานอุณหภูมิสูง, ความน่าเชื่อถือสูง, และตอบสนองความต้องการของความปลอดภัยภายใน

หมายเหตุ: มีส่วนประปาระหว่างตัวส่งและหลอดวัด ซึ่งประกอบด้วยหลายส่วนประปาซึ่งสามารถรับประกันว่าสื่อที่วัดอยู่ติดต่อกับเซ็นเซอร์ แต่จะไม่รั่วออกมาส่วนนี้เป็นส่วนประปาที่สําคัญ กรุณาอย่าแยกมันออก โดยไม่ขออนุญาตจากผู้ผลิต เพื่อป้องกันอุบัติเหตุ

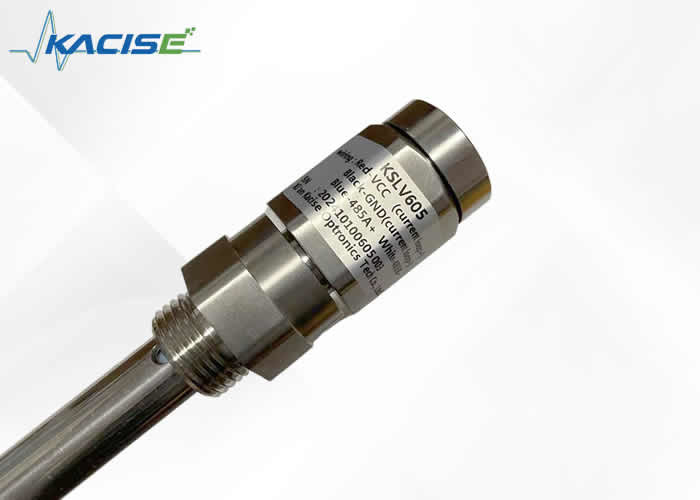

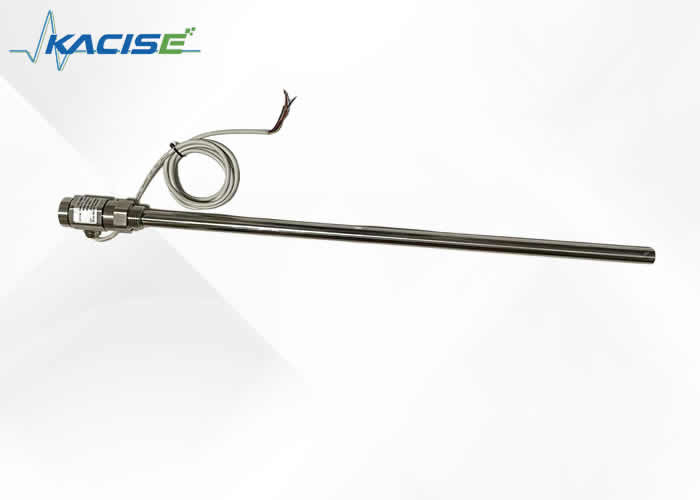

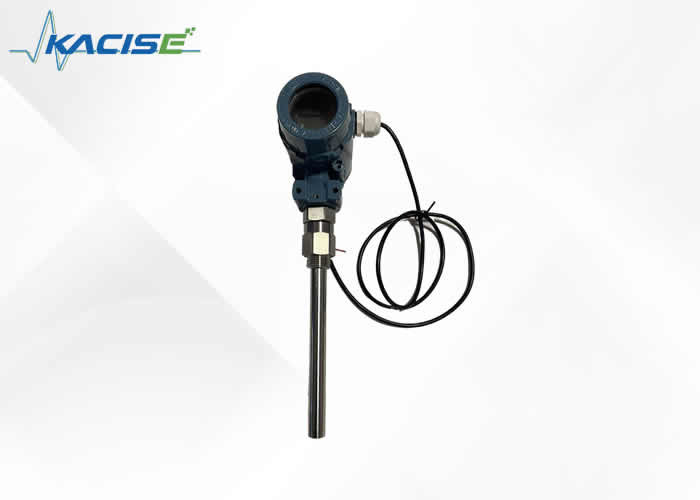

5. ภาพแสดง

6.สายไฟ

KSLV606 (รุ่นจอ) มี 2 วิธีการเชื่อมสาย: หนึ่งคือ RS485 และอีกอย่างคือ 4-20mA

• RS485

• 4-20mA

            การออกที่แยกกัน 4-20mA

อุปกรณ์ออก 2 สาย 4-20mA ที่ไม่แยกกัน
รูปที่ 61

หลังจากการติดตั้ง เมื่อใช้ครั้งแรก ให้แน่ใจว่าเปิดซองระยะก๊าซก่อน แล้วเปิดซองระยะเหลว เพื่อให้แน่ใจว่าระดับของเหลวจะไม่เปลี่ยนแปลงอย่างรุนแรงสาเหตุความผิดพลาดในการวัด.

นอกจากนี้ควรให้แน่ใจว่าสายเชื่อมต่อสายไฟฟ้ามีสัมผัสที่ดีและป้องกันการกัดกร่อน ในการใช้งานยาวนาน ให้ความสนใจในการปล่อยน้ําเสียเป็นประจําเพื่อป้องกันการสะสมของสกปรกและส่งผลกระทบต่อการทํางานของเครื่องมือยกตัวอย่างของเหลวทองแดงทั่วไป, C-คาร์บอนเหลว, Baohe หอน้ําร้อน, สระว่ายน้ําระบายน้ําเสียและสื่อสกปรกอื่น ๆขณะที่สื่อที่ทําความสะอาดควรปล่อย 1 ถึง 2 ครั้งต่อเดือน.

ตู้ส่งสัญญาณควรถูกห่อไว้อย่างแน่นเพื่อป้องกันน้ํา สารสกัดหรือก๊าซจากการเข้า และห้ามที่จะชนกับแรงภายนอกและถอดมันโดยคนไม่มืออาชีพ

มีวิธีการเชื่อมต่อสายไฟสามประเภททั่วไปสําหรับตัวส่ง: ดังที่แสดงใน (a) (b) (c)

(a)

(b)


         (c) แอมเมตร
รูปที่ 62

อย่างที่แสดงในรูปด้านบน มีวิธีการเชื่อมต่อไฟฟ้าสามแบบสําหรับตัวส่งของเครื่องวัดและควบคุมระดับของของเหลวภาพ (a) แสดงแผนภาพการเชื่อมต่อของตัวส่งโดยตรงและตัววัดการแสดงภาพดิจิตอลรูป (b) แสดงแผนการเชื่อมต่อของตัวส่งและระบบควบคุม DCS ระบบควบคุมให้บริการ 24V และเชื่อมต่อกับตัวส่งภาพ (c) แสดงแผนภาพการเชื่อมต่อของตัวส่งที่ใช้พลังงานโดยอุปกรณ์ป้องกันความปลอดภัยผู้ใช้สามารถอ้างอิงไปยังวิธีการสายไฟบนสามวิธีระหว่างการติดตั้ง

7การติดตั้ง

1) การติดตั้งระยะก๊าซและระยะเหลว

รูปที่ 71

เนื่องจากผลิตภัณฑ์ต่างกันเพียงแค่การออกแบบและวัสดุ แต่ทั้งคู่เป็นส่วนหนึ่งของอุปกรณ์วัดและควบคุมระดับของของเหลวภายนอกวิธีการติดตั้งของทั้งคู่เป็นพื้นฐานเดียวกันโดยทั่วไปการติดตั้งที่ง่ายและรวดเร็วมากเพียงเชื่อมสายเชื่อมระยะแก๊ส-เหลวบนเครื่องวัดระดับของเหลวและเครื่องควบคุมกับสายเชื่อมระยะแก๊ส-เหลวบนอุปกรณ์(หมายเหตุ: แฟลนจ์เชื่อมของอุปกรณ์การตรวจสอบระดับของของเหลวและการควบคุมได้ welded ตามขนาดที่ตกลงกันโดยทั้งสองฝ่าย,และไม่จําเป็นต้องปรับปรุงใหม่ ผู้ใช้งานควรปรับปรุงซับและท่อโดยตัวเอง) ดังที่แสดงในรูป 71.

หมายเหตุ: ก่อนการติดตั้งต้องทําความสะอาดหลุมภายในของท่อออกของอุปกรณ์ เพื่อให้แน่ใจว่าท่อออกของอุปกรณ์ไม่มีอุปกรณ์ขัดขวาง และพื้นผิวปิดของขั้วยังคงคงในขณะเดียวกัน a valve can be added between the flange of the liquid level measurement and control instrument and the flange of the equipment to facilitate the disassembly and assembly of the instrument during maintenance or replacement.
1) การติดตั้งเครื่องวัดระดับของของเหลวประเภทหม้อ

รูปที่ 72


เครื่องวัดระดับความจุคือสินค้าที่ใช้เป็นพิเศษสําหรับกระเป๋าอากาศของหม้อต้มขนาดใหญ่, กลางและขนาดเล็ก และประเภทอื่น ๆ ของการวัดระดับของของเหลวอุณหภูมิสูง

มันใช้วัสดุพิเศษและเทคโนโลยีคลื่นวิทยุเพื่อให้เครื่องจักรทั้งหมดสามารถทํางานได้อย่างมั่นคงเป็นเวลานานในสภาพอากาศอุณหภูมิสูงเพราะมันถูกใช้ในสภาพแวดล้อมอุณหภูมิสูง, โครงสร้างและวิธีการติดตั้งของเครื่องวัดระดับของเหลวและเครื่องควบคุมแตกต่างจากสินค้าอื่น ๆ

อย่างแรก มันแตกต่างจากสินค้าอื่นๆ ในส่วนที่ตัวส่งมันตั้งอยู่ใต้เซ็นเซอร์ มีส่วนที่ปิดและระบายความร้อนจากกระบอกวัดไปยังตัวส่งและจากนั้นลงมีแขนโค้ง 90 องศาที่จะนําตัวส่งไปยังด้านเซ็นเซอร์, ซึ่งทําให้เครื่องถ่ายส่งถูกคุ้มกันจากอุณหภูมิสูง ใกล้กับช่องก๊าซก่อนอื่นมันจะผ่านช่องตัดความร้อนพิเศษซึ่งจะลดความร้อนของมันได้มาก Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinderส่งผลให้เกิดการตัดสายสั้น หรือเกิดการกัด

สรุปคือโครงสร้างของเครื่องวัดระดับนี้ มีข้อดีที่ชัดเจนควรสังเกตว่าตัวส่งสัญญาณอยู่ด้านล่าง, และระยะห่างจากท่อระบายน้ําเสียค่อนข้างใกล้ ดังนั้นมันไม่สามารถติดตั้งในด้านหลัง. การติดตั้งคือเช่นที่แสดงในรูป 7.2:

8 การปรับระดับ

แม้ว่าการปรับแบบแบบแอนาล็อกจะเกิดขึ้น ก่อนที่สินค้าจะออกจากโรงงาน เพื่อให้ผู้ใช้ได้สัมผัสผลงานของสินค้าของเราก่อนการใช้แนะนําให้ผู้ใช้ทําการตรวจสอบง่าย ๆคุณสามารถถอนชุดทั้งหมดของอุปกรณ์สําหรับการปรับขนาด (แต่ไม่แยกส่วนของผลิตภัณฑ์ของเรา)

การปรับขนาดของเครื่องวัดและควบคุมระดับของของเหลวภายนอกแสดงในรูป 81:

รูปที่ 81

ขั้นตอนการตรวจสอบดังต่อไปนี้

1) เตรียมท่อน้ําโปร่ง, ตรามันด้วยปริมาณหรือติดตั้งมันด้วยเส้นขีดเพื่อให้ระดับของเหลวที่แท้จริงสามารถสังเกตและปรับขนาดระหว่างการปรับเตรียมแอมเมตร (DC) ด้วยความแม่นยํามากกว่า 3 หลัก, ปิดยางหลายตัว และสื่อทดสอบที่เพียงพอ (สามารถเปลี่ยนด้วยน้ํา)

2) เชื่อมปลายหนึ่งของท่อน้ําโปร่งกับประตูระยะเหลวของอุปกรณ์วัดระดับของเหลวและควบคุม ปิดช่องออกของน้ําเสีย และเก็บประตูระยะก๊าซไม่ปิดและเชื่อมต่อแอมเปอร์เมตรในชุดเช่นที่แสดงในรูป 6.2) แล้วเปิดไฟฟ้าหลังจากยืนยันว่าสายไฟถูกต้อง

3) เพิ่มสื่อจากปลายบนของท่อโปร่ง, สื่อไหลผ่านท่อระยะของเหลวในเครื่องวัดระดับของเหลวและเครื่องควบคุมและระดับของของเหลวจะเพิ่มขึ้นหลายจุดที่มีความสูงที่แตกต่างกันเนื่องจากในเวลานี้ระดับของเหลวในท่อโปร่งใสจะวัดด้วยเครื่องวัดระดับของเหลวและเครื่องควบคุมในเวลานี้, อ่านค่าของแอมเปอร์เมตร, และจากนั้นเปรียบเทียบสัดส่วนความสูงที่ตรงกับสัญลักษณ์การออกแบบมาตรฐาน 4-20mA กับค่ากระแสที่รวบรวมเพื่อตรวจสอบความแม่นยําของแอมเปอร์เมตร (หมายเหตุ:เพื่อมันจะง่ายที่จะคํานวณโดยทั่วไป, จุดหลายจุดถูกนํามาที่ 0%, 25%, 50%, 75% และ 100% ตามลําดับ, และกระแสที่ตรงกันคือ 4mA, 8mA, 12mA, 16mA และ 20mA ตามลําดับ.ระยะควรสอดคล้องกับศูนย์กลางของระยะเหลวและระยะแก๊สตามลําดับ).

9 การแก้ไขปัญหา

1.ระหว่างการใช้งาน หากจอดิจิตอลแสดงศูนย์ ใช้ช่วง 0-200mA ของเครื่องวัดแรงต่อเนื่อง และเมื่อกระแสที่วัดด้วย 0 ความผิดพลาดที่เป็นไปได้คือ

a. พลังงานไฟฟ้า 24 วอลต์ปกติไหม?

b. เครื่องส่งสัญญาณอาจมีวงจรสั้น

c เครื่องส่งมีปัญหาด้านคุณภาพ

หากกระแสที่วัดโดยเครื่องวัดอัมเปอร์แบบ DC ต่ํากว่า 4mA ความผิดพลาดที่เป็นไปได้:

a. ระดับของของเหลวที่จริงอยู่ใต้ประตูระยะของเหลว

b. ค่าปรับปัจจุบันของตัวส่งสัญญาณต่ําเกินไป

c. เครื่องส่งมีปัญหาเกี่ยวกับคุณภาพ หากกระแสที่วัดตรงกับระดับของของเหลวจริง จะมีปัญหาเกี่ยวกับการแสดงภาพดิจิตอล

ความล้มเหลวที่เป็นไปได้ หากกระแสไฟฟ้าเกิน 25mA:

a. มีวงจรสั้นในวงจรตัวส่ง

b. ค่าปรับปัจจุบันสูงเกินไป

2. เมื่อจอดิจิตอลเต็ม ใช้ช่วง 0-200mA ของเครื่องวัดอัมเปอร์แบบ DC เมื่อปัจจุบันที่วัดคือ 20mA อาจมีความผิดพลาด

a. การปรับปัจจุบันสูงเกินไป

b มีวงจรสั้นในตัวส่ง

c. ระดับของของเหลวจริงเต็ม

หากกระแสที่วัดน้อยกว่า 20mA จิติมาลาร์จะผิดปกติ

3. ภาพแสดงภาพดิจิทัลกระโดดอย่างรุนแรง. การใช้ช่วง 0-200mA ของเครื่องวัดกระแสไฟฟ้าแบบ DC, กระแสที่วัดได้เปลี่ยนแปลงมากเกินไปและอาจมีปัญหา:

a. ความสับสนของระดับของของเหลวจริง

b การติดต่อสายที่ไม่ดี

c. เครื่องส่งมีปัญหาด้านคุณภาพ หากกระแสที่วัดคงที่ เครื่องวัดการแสดงอาจผิดปกติ

4. ไม่มีการเปลี่ยนแปลงในจอดิจิตอล. ใช้ช่วง 0-200mA ของเครื่องวัดกระแสไฟฟ้า DC. เมื่อการเปลี่ยนแปลงกระแสที่วัดปกติ, มันอาจแสดงให้เห็นว่าเครื่องมือมีปัญหา;ถ้ากระแสที่วัดไม่ได้เปลี่ยนแปลง, อาจมีความผิดพลาด

a. ความบกพร่องของเครื่องส่งสัญญาณ

b ท่อระยะก๊าซ-เหลวถูกปิด

c. มีวงจรเปิดระหว่างเซ็นเซอร์และตัวส่งและต้องเชื่อมต่อใหม่

5. ภาพแสดงภาพดิจิตอลเปลี่ยนช้ากว่าระดับของของเหลวจริง เมื่อใช้ Ammeter 0-200mA การเปลี่ยนแปลงกระแสที่วัดช้าและอาจมีความผิดพลาด:

a. ต้นภายในของเซ็นเซอร์ติดกับสารสกปรก ใช้กรดไฮโดรคลอริก 25% (กรดซัลฟูริก) เพื่ออุดหนุน

b ท่อระยะแก๊สครึ่งหนึ่งถูกปิด, กรุณาเปิดซองและทดสอบมัน, ทําให้มัน

6เมื่อจอดิจิตอลสูงหรือต่ํา ปรับระยะหรือศูนย์ปุ่มในตัวส่งเพื่อปรับ

หมายเหตุ: เพื่อวัดว่ามีไฟฟ้า 24V ในวงจรหรือไม่กรุณาใช้สายทดสอบบวกและลบของวอลท์เมตรเพื่อเชื่อมต่อสายบวกและลบของสายไฟฟ้า 24V ก่อนการวัด.

การจัดการกับความเป็นอยู่ของวงจรสั้น: กรุณาตรวจสอบวงจรภายนอกและวงจรตัวส่งและกําจัดมัน

10 ข้อ เตือน

1ผลิตภัณฑ์ทั้งหมดที่นํามาพร้อมกับใบรับรองผลิตภัณฑ์และคู่มือการใช้งาน รวมถึงหมายเลขผลิตภัณฑ์ ปารามิเตอร์ทางเทคนิค รูปแบบสายไฟ วันที่ผลิต เป็นต้นกรุณาตรวจสอบให้ดี เพื่อป้องกันการใช้ผิด.

2ระหว่างการติดตั้ง ตรวจสอบว่า ผิวหน้าในสถานที่สอดคล้องกับ ผิวหน้าสินค้าตามวิธีการเชื่อมของสินค้าหรือไม่

3. การเชื่อมไฟต้องเชื่อมไฟอย่างเคร่งครัด ตามความต้องการของคําแนะนําการใช้งานของบริษัทของเรา

4ผลิตภัณฑ์นี้เป็นอุปกรณ์การแปลงพลังงานที่แม่นยํา และมันถูกห้ามที่จะแยกแยก

5. หากพบความผิดปกติใด ๆ ระหว่างการใช้งาน, คุณควรปิดพลังงาน, หยุดใช้งานมัน, ตรวจสอบมัน, หรือติดต่อฝ่ายเทคนิคของบริษัทของเราโดยตรง

6การบรรจุของเดิมควรถูกฟื้นฟูในระหว่างการขนส่งและการเก็บรักษา และเก็บไว้ในโกดังที่เย็นแห้งและอากาศดี

7ระวังว่าไม่เสียสัญลักษณ์เซ็นเซอร์ระหว่างการติดตั้งและการใช้งาน

8การป้องกันฟ้าคะนองที่มีประสิทธิภาพควรถูกใช้ในสถานที่ติดตั้ง

9กล่องของเครื่องส่งใด ๆ ในชุดนี้จะต้องติดดินอย่างน่าเชื่อถือ และความต้านทานการติดดินควรมีน้อยกว่า 4Ω

10เมื่อใช้ 485 การสื่อสารสําหรับการตั้งค่าระบบ เครื่องส่งต้องมีอุปกรณ์ป้องกันความปลอดภัยหรือตัวแยก

11ปรางความปลอดภัยควรได้รับใบรับรองความแข็งแรงต่อการระเบิด และการติดตั้งของมันควรดําเนินการตามความต้องการของคู่มือของมัน

12. เมื่อเครื่องส่งสัญญาณถูกใช้ในพื้นที่ "0" เครื่องแปลงพลังงานที่ให้พลังงานต่ออุปกรณ์ป้องกันความปลอดภัยต้องตอบสนองความต้องการของมาตรา 8.1 ของ GB3836.4-2010
