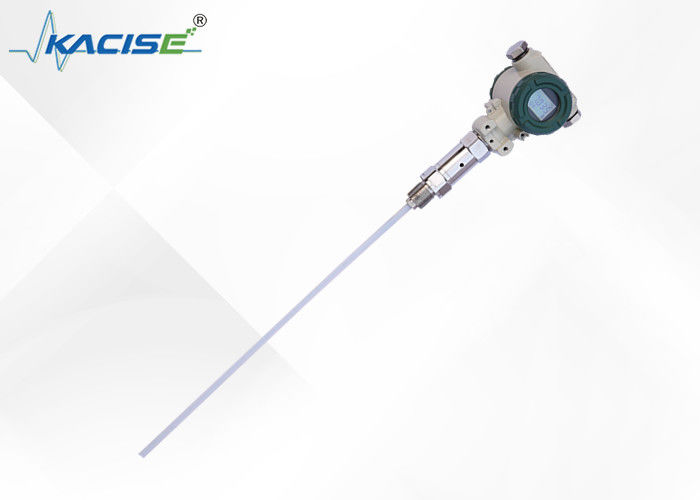

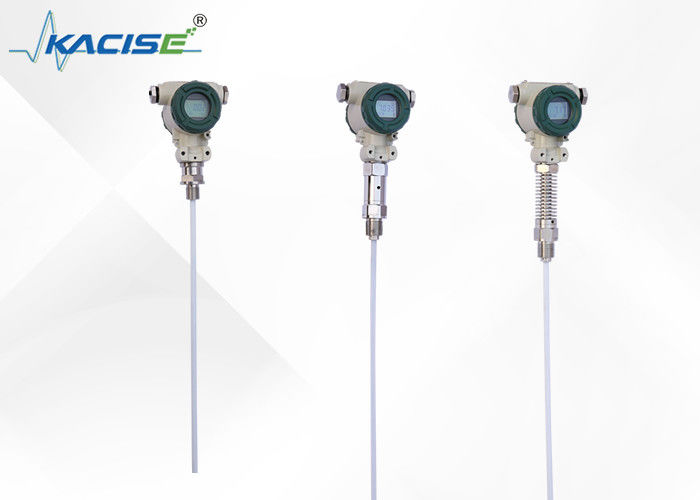

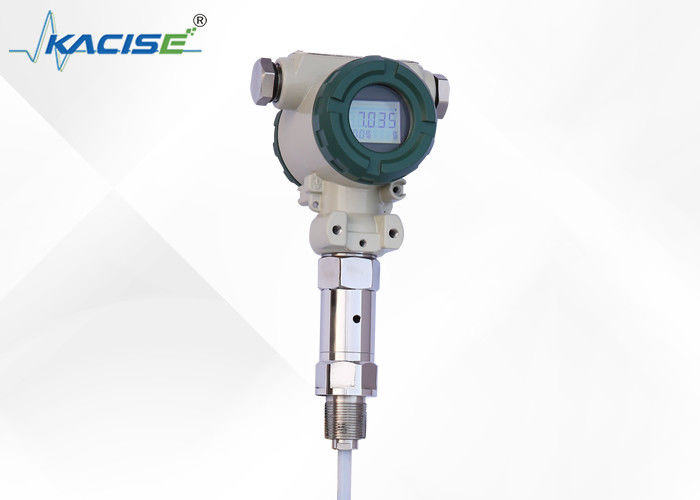

316 เครื่องตรวจจับระดับความจุจากสแตนเลส พร้อมการป้องกัน IP67 และการสื่อสาร HART สําหรับสภาพแวดล้อมที่รุนแรง

คําอธิบายสินค้า:

เครื่องส่งระดับความจุของซีรีส์ KCF600 ได้ถูกออกแบบมาเพื่อตรวจจับของเหลวหลากหลายอย่างต่อเนื่องในสภาพที่ยากลําบาก เช่น อุณหภูมิและความดันสูง, การกัดกรองสูง, การกระจกง่าย,และสะดวกในการติดต่อมันเหมาะสําหรับการวัดน้ํา, แก้ไขกรดและแอลคาลี, และระดับของน้ําในหม้อ

เครื่องส่งระดับนี้ไม่มีส่วนย้ายหรือยืดหยุ่น ทําให้มันมีความน่าเชื่อถือสูงและทนต่อการกระแทกในสถานการณ์ต่าง ๆ, มันสามารถทดแทนชนิดระบายน้ําประจําวันประจําวันชนิด input และชนิดความดันความแตกต่างของตัวส่งระดับ

ส่วนสําคัญของตัวส่งระดับ KCF600 ใช้วงจรตรวจจับความจุ RF ที่มีความทันสมัย ซึ่งถูกชําระค่าโดยแม่นยําด้วยอุณหภูมิ และถูกแก้ไขเพื่อความเป็นเส้นตรงนี่ทําให้การออกเป็นสัญญาณไฟฟ้ามาตรฐาน (โดยทั่วไป 4 ~ 20mA)ในการตั้งค่าระบบ คุณสามารถเลือกจากโปรโตคอลการสื่อสาร HART, CANBUS และ 485

เครื่องส่งมีลักษณะการปรับระดับตัวเองที่ครอบคลุมช่วงทั้งหมด ทําให้ผู้ใช้สามารถทําการปรับระดับ "ศูนย์" และ "ระยะ" อัตโนมัติโดยใช้กุญแจสองตัวคุณสมบัตินี้ทําให้การปรับตัวง่ายต่อสถานการณ์ที่หลากหลายและซับซ้อน.

ลักษณะ:

โครงสร้าง ที่ ง่าย และ น่า เชื่อถือ

โครงสร้างของผลิตภัณฑ์ของเราเรียบง่ายและไม่รวมถึงส่วนย้ายหรือยืดหยุ่นใด ๆ การออกแบบนี้ทําให้มีความน่าเชื่อถือสูงและการบํารุงรักษาอย่างน้อยไม่มีความจําเป็นในการซ่อมแซมขนาดกลางหรือขนาดเล็ก.

ความหลากหลายของการออกสัญญาณ

เพื่ออํานวยความสะดวกให้กับการตั้งระบบที่แตกต่างกัน ผลิตภัณฑ์ของเราให้มีตัวเลือกการออกสัญญาณหลากหลายให้ลูกค้าเลือก

ความแม่นยําของการวัด

ผลิตภัณฑ์ของเราเหมาะสําหรับการวัดอุปกรณ์อุปกรณ์อุณหภูมิสูงและอุปกรณ์อุปกรณ์ความดันสูงรูปแบบของถังหรือแรงกดดัน

การวัดของสารเหลวที่ระบาย

ผลิตภัณฑ์ของเราเหมาะสําหรับการวัดกรด แอลคาลี และของเหลวที่รุนแรงอื่นๆ

ลักษณะป้องกัน

ผลิตภัณฑ์ของเรายังให้ความคุ้มกันที่สมบูรณ์แบบ ต่อการกระแสไฟฟ้าเกินความแรง และความขั้วของพลังงาน

ปริมาตรเทคนิค:

• ระยะการตรวจจับ: 0.01 ~ 30 m
• ความแม่นยํา: ระดับ 02ระดับ 05
• ระยะความดัน: -0.1MPa ~ 32MPa
• อุณหภูมิของซอนด์: -50 ~ 250 °C
• อุณหภูมิบริเวณ: -20 ~ 60 °C
• อุณหภูมิการเก็บรักษา: -55 °C+125 °C
• สัญญาณออก: 4 ราคา 20mA,4 ~ 20mA กับการสื่อสาร HART/485/CAN bus
• ความดันไฟฟ้า: 12 ′′ 28VDC (ควรได้รับพลังงานจากอุปกรณ์ป้องกันภัย)
• การติดตั้ง: การติดตั้งสกรู M20 × 15,M27×2, การติดตั้ง Flange DN25,DN40,DN50. รายละเอียดพิเศษสามารถกําหนดเอง
• วัสดุที่เปียก: 316 สแตนเลส,1Gr18Ni19Tior หรือ PTFE
• ความมั่นคงระยะยาว: ≤0.2% FS/ปี
• อุณหภูมิ: ≤ 0.02% FS/°C (ช่วง 0 ∼ 70 °C)
• ระดับการระเบิด: ปลอดภัยในตัว ExiraIIC T6, กันไฟ Ext II C T5
• การป้องกัน: IP67
• ปริมาตรความปลอดภัยภายใน:Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

การติดตั้งและการใช้งาน

เครื่องส่งระดับเคเบิลและไม้มีหลายวิธีคงที่ในการปรับตัวให้กับสภาพสถานที่ที่แตกต่างกัน เมื่อสถานที่ไม่สามารถให้บริการอํานวยความสะดวกในการดําเนินงาน เช่น M20 × 15 เส้นใยสตรี, คุณสามารถเลือกวิธีการติดตั้งสามแบบ (ติดผนัง, รากท่อแนวราบและรากท่อแนวตั้ง, ซึ่งทําให้คุณมีประโยชน์ในการติดตั้งในสถานที่.(มีภาพ)

เมื่อวัดสื่อของความเคลื่อนไหวที่ใหญ่กว่า ผู้ใช้สามารถเลือกการติดตั้งน้ําหนักเพื่อป้องกันเซ็นเซอร์สร้างสวิงรุนแรง ซึ่งสามารถมีบทบาทของความมั่นคงของเซ็นเซอร์วัตถุหนักต้องวางลงด้านล่างของถังเมื่อเพิ่มน้ําหนักเพื่อไม่ให้เสียสายไฟของเซ็นเซอร์

เมื่อสภาพสถานที่ไม่ดี ผู้ใช้ควรใช้โล่เซ็นเซอร์เพื่อปกป้องเซ็นเซอร์ เพื่อหลีกเลี่ยงการเสียหายของร่างกายแปลกหน้า หรือส่งผลกระทบต่อความแม่นยําของการวัด

หากถังไม่ได้เป็นโลหะ เราจําเป็นต้องวางกองส่งสัญญาณที่มีสายการเข้าสู่ด้านล่างของถังเมื่อใช้ KCF600 สายส่งระดับไม้;ไม่เช่นนั้น การวัดไม่แม่นยํา.

ผลิตภัณฑ์นี้ได้รับการปรับขนาดที่โรงงาน;

A: วิธีแก้ไขปัญหากลวดลายที่ฉลาด:

สถานที่ศูนย์ ---- เมื่อระดับของของเหลวอยู่ในที่ต่ําสุด, ยึดปุ่ม "Z" และปุ่ม "S" เป็นเวลา 8 วินาทีหลังจากที่เวลาเดียวกันปล่อย, และจากนั้นคลิกปุ่ม "Z",กระแสออกอัตโนมัติปรับให้ 4mA.

สถานที่ที่เต็ม ------ เมื่อระดับของเหลวที่จุดสูงสุด, ยึดปุ่ม "Z" และปุ่ม "S" เป็นเวลา 8 วินาทีหลังจากที่เวลาเดียวกันปล่อย, แล้วคลิกปุ่ม "S",กระแสออกอัตโนมัติปรับให้ 20mA.

B: วิธีแก้ไขปัญหากล่องแบบแอนาลอก

เมื่อระดับของของเหลวในขีดจํากัดต่อไป, ใช้สกรูไดร์หมุนช้า "Z" พันธมิตร, สังเกตการอ่าน ammeter ใกล้ 4mA

เมื่อระดับของของเหลวในขีดจํากัดด้านบน, ใช้สกรูไดร์หมุนช้า "S" พันธมิตรและสังเกตการอ่าน ammeter ใกล้ 20mA

และใช้มัน 2-3 เท่าอีก จนกว่าศูนย์และสเปนจะแม่นยํา 4mA และ 20mA หลังจากการปรับ

หมายเหตุ:

1. ผลิตภัณฑ์นํามาพร้อมกับการรับรองผลิตภัณฑ์และคู่มือ ซึ่งมีหมายเลขผลิตภัณฑ์ ปารามิเตอร์ทางเทคนิค แผนภาพสายไฟ และวันที่ผลิต กรุณาตรวจสอบเพื่อหลีกเลี่ยงความผิดพลาด
2. การติดตั้งควรพัฒนาขึ้นอยู่กับประเภทการเชื่อมต่อของสินค้าและเส้นใย ตรวจสอบว่า ผิวหน้าของเว็บไซต์เป็นสอดคล้องกับผิวหน้าของสินค้าหรือไม่ระวังการปิด, ทอร์คไม่สามารถเพิ่มโดยตรงไปยังกระเป๋าส่งสัญญาณและสามารถเพิ่มเพียงแค่เข้าสู่อินเตอร์เฟซส่งสัญญาณหกฝ่าย
3. การเชื่อมไฟ ควรเป็นไปตามคําแนะนําของบริษัทอย่างเคร่งครัด
4. ผลิตภัณฑ์นี้เป็นเครื่องปรับเปลี่ยนพลังงานความแม่นยํา ห้ามแยกแยก, การชน, การตกและการปฏิเสธที่ยากที่จะเล่น
5. เครื่องส่งทํางานทันทีหลังจากเปิดไฟ แต่ผลิตสามารถเป็นความมั่นคงหลังจากอุ่นขึ้นสําหรับ 30 นาที
6. การใช้งานผิดปกติ ติดไฟฟ้า ตรวจสอบ หรือติดต่อฝ่ายเทคนิคของเราโดยตรง
7. การขนส่งและการเก็บรักษา ควรเป็นการฟื้นฟูบรรจุเดิม และเก็บในโกดังที่เย็นแห้งและอากาศดี
8. ขั้นตอนการติดตั้งควรระวังการหลีกเลี่ยงการแตกของผิวของสายเซนเซอร์
9. เมื่อติดตั้งสายเซ็นเซอร์ ระยะห่างจากผนังสระว่ายน้ําควรสูงกว่าอย่างน้อย 10 ซม.
10. เส้นทางการก่อสร้างของโครงสร้าง PTFE ทั้งหมดและระดับสต๊อปต้องนําไปใช้สื่อการวัด; ไม่เช่นนั้นการวัดจะไม่แม่นยํา
11. สถานที่ติดตั้งควรมีมาตรการป้องกันสายฟ้าที่มีประสิทธิภาพ
12. กล่องของเครื่องส่งสัญญาณใด ๆ ในชุดนี้ต้องติดดิน; ความต้านทานการติดดินควรต่ํากว่า 4Ω
13. ป้องกันความปลอดภัยควรได้รับการรับรองกันระเบิด; ความต้องการการติดตั้งของมันควรปฏิบัติตามความต้องการของคําแนะนํา
14. เมื่อตัวส่งสัญญาณถูกใช้ในโซน 0 ไปยังเครื่องแปลงพลังงานที่ใช้พลังงานอุปกรณ์กั้นต้องตอบสนองความต้องการของ GB3836.4-2000 NO. 81.

การใช้งาน:

• อุตสาหกรรมน้ํามันและก๊าซ: เครื่องวัดระดับของสารเหลว Kacise เป็นทางออกที่สมบูรณ์แบบในการวัดระดับของน้ํามันในถังและท่อเซ็นเซอร์ระดับน้ํามันจุสามารถตรวจจับการเปลี่ยนแปลงในระดับน้ํามันด้วยความแม่นยําสูง, ทําให้มันง่ายกว่าที่จะติดตามการใช้เชื้อเพลิงและป้องกันการขโมยเชื้อเพลิง
• สาขาอุตสาหกรรมเคมี: เครื่องวัดระดับของเหลว เหมาะสําหรับวัดระดับของเหลวในโรงปฏิกิริยาเคมี ถังเก็บของ และท่อวัสดุ PTFE ที่เปียกให้แน่ใจว่าผลิตภัณฑ์มีความทนทานต่อการกัดกรองและความเสียหายจากสารเคมีที่รุนแรง.
• อุตสาหกรรมการบํารุงน้ํา: เครื่องวัดระดับของน้ํา Kacise เหมาะสําหรับวัดระดับน้ําในหอคอยน้ํา, โรงงานบํารุงน้ําและท่อเซ็นเซอร์ระดับน้ําจุสามารถตรวจจับการเปลี่ยนแปลงระดับน้ําด้วยความแม่นยําสูง, ทําให้มันง่ายกว่าที่จะติดตามการใช้น้ําและป้องกันความขาดแคลนของน้ํา

เครื่องวัดระดับของสารเหลวมีอัตราการเคลื่อนไหวของอุณหภูมิที่ดีเยี่ยมและความมั่นคงระยะยาว, รับประกันว่าการอ่านที่แม่นยําถูกรักษาตลอดเวลา. อัตราการเคลื่อนไหวของอุณหภูมิของผลิตภัณฑ์ ≤ 0.02% FS/°C (ระยะของ 0°70°C)และความมั่นคงระยะยาว ≤ 0.2% FS/ปี

เครื่องวัดระดับของสารเหลวมีช่วงความดัน -0.1MPa ~ 32MPa ทําให้มันเหมาะสําหรับการใช้งานในอุตสาหกรรมที่หลากหลายรวมถึง 4 ′′20mA,4 ~ 20mA ด้วยการสื่อสาร HART/485/CAN Bus Communication

เครื่องวัดระดับของเหลวสามารถซื้อได้ในกล่องกล่อง โดยมีปริมาณการสั่งซื้อขั้นต่ํา 2 รายการ สินค้าจะจัดส่งภายใน 5 วันทําการ และเงื่อนไขการชําระเงินต้องชําระเงินล่วงหน้า 100%

การปรับแต่ง:

เครื่องตรวจจับระดับของของเหลวขนาดความจุ KCF6021-1-625mm มีช่วง 0.01 ~ 30 M และสามารถใช้ในการวัดระดับของของเหลวต่าง ๆ. มันมีอุณหภูมิการเคลื่อนไหว ≤ 0.02% FS/°C ในช่วง 0 ∼ 70 °C และสามารถทํางานในอุณหภูมิตั้งแต่ -20 ~ 60 °Cผลิตภัณฑ์มีมาตรฐานการป้องกัน IP67 และสามารถใช้ในสภาพแวดล้อมที่รุนแรง
