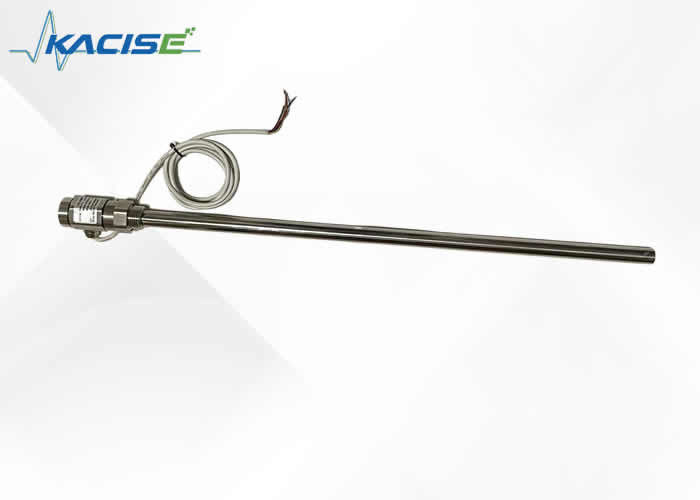

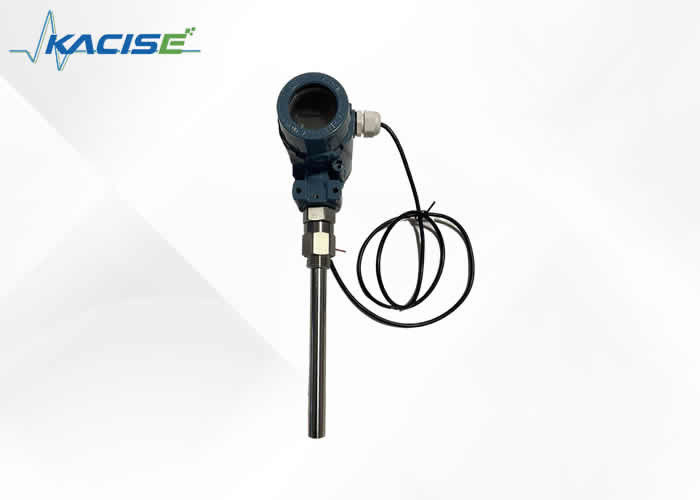

เครื่องส่งระดับความจุที่ทนทานต่อการกัดกร่อนด้วยความแม่นยําสูง (0.1%) และช่วงความดันที่กว้าง (-0.1MPa) สําหรับการติดตามระดับของเหลว

เครื่องส่งสัญญาณระดับคาปาซิทีฟที่ทนต่อการกัดกร่อนพร้อมเอาต์พุต NPN/PNP ได้รับการออกแบบมาเป็นพิเศษสำหรับการตรวจสอบระดับในเครื่องปฏิกรณ์ในห้องปฏิบัติการ เครื่องส่งสัญญาณนี้ได้รับการออกแบบมาให้ทนทานต่อสารกัดกร่อนที่พบได้ทั่วไปในสภาพแวดล้อมดังกล่าว ให้ความสามารถในการตรวจจับที่แม่นยำสำหรับการวัดระดับของเหลวที่แม่นยำ เอาต์พุต NPN/PNP ช่วยให้มั่นใจในการบูรณาการอย่างราบรื่นกับระบบควบคุมในห้องปฏิบัติการ โดยรักษาสภาวะการเกิดปฏิกิริยาที่เหมาะสมที่สุด ในขณะเดียวกันก็เพิ่มความปลอดภัยและประสิทธิภาพในการทดลอง

• โปรโตคอล Modbus เพื่อการรวมระบบที่ง่ายดาย
• โครงสร้างที่เรียบง่ายโดยไม่ต้องมีส่วนประกอบที่สามารถเคลื่อนย้ายหรือยืดหยุ่นได้ ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงและความต้องการการบำรุงรักษาขั้นต่ำ
• ตัวเลือกสัญญาณเอาท์พุตหลายตัวสำหรับการกำหนดค่าระบบที่ยืดหยุ่น
• เหมาะสำหรับการตรวจวัดระดับภาชนะที่มีอุณหภูมิสูงและแรงดันสูง
• ความแม่นยำในการวัดไม่ได้รับผลกระทบจากอุณหภูมิ ความถ่วงจำเพาะของของเหลว รูปร่างภาชนะ หรือความดัน
• เหมาะสำหรับการตรวจวัดของเหลวที่มีฤทธิ์กัดกร่อนรุนแรง รวมถึงกรดและด่าง
• การป้องกันกระแสไฟฟ้าเกิน แรงดันไฟฟ้าเกิน และแหล่งจ่ายไฟอย่างครอบคลุม
• มีความสามารถในการส่งสัญญาณระยะไกลแบบไร้สาย
• เข้ากันได้กับสื่อทุกประเภท

เซ็นเซอร์วัดระดับของเหลวแบบคาปาซิทีฟมีโครงสร้างที่แตกต่างกันตามความต้องการใช้งานและพารามิเตอร์ โดยทั่วไปส่วนประกอบหลักจะแบ่งออกเป็นสองส่วน: หน่วยเซ็นเซอร์และหน่วยเครื่องส่งสัญญาณ

ตอบ:หัววัดเซนเซอร์ที่เชื่อมต่อกับอุปกรณ์คอนเทนเนอร์หรือสื่อการวัดโดยตรง

บีแอนด์ซี:หน้าแปลนเชื่อมต่อเฟสก๊าซและเฟสของเหลวสำหรับอินเทอร์เฟซอุปกรณ์

ง:กระบอกวัดที่สร้างประจุไฟฟ้าด้วยอิเล็กโทรดเซนเซอร์

จ:หน้าแปลนระบายน้ำเพื่อกำจัดสิ่งปนเปื้อนที่สะสมอยู่เป็นระยะ

ฉ:หน่วยส่งสัญญาณแปลงความจุเป็นสัญญาณกระแส 4-20mA มาตรฐาน

จอแสดงผลรุ่น KSLV606 รองรับวิธีการเดินสายสองวิธี: การสื่อสาร RS485 และเอาต์พุตอะนาล็อก 4-20mA

แยกเอาต์พุต 4-20mA

เอาต์พุต 2 สาย 4-20mA แบบไม่แยก

การกำหนดค่าการเดินสายเครื่องส่งสัญญาณทั่วไป:

(a) การเชื่อมต่อโดยตรงกับมิเตอร์แสดงผลแบบดิจิตอล

(b) การเชื่อมต่อกับระบบควบคุม DCS ที่มีแหล่งจ่ายไฟ 24V

(ค) การเชื่อมต่อผ่านแผงกั้นความปลอดภัยด้วยแอมป์มิเตอร์

การติดตั้งเกี่ยวข้องกับการเชื่อมต่อหน้าแปลนเชื่อมต่อเฟสก๊าซ-ของเหลวบนอุปกรณ์วัดระดับกับหน้าแปลนอุปกรณ์ที่เกี่ยวข้องโดยใช้ปะเก็นและสลักเกลียว หน้าแปลนเชื่อมต่อที่กำหนดค่าไว้ล่วงหน้าทำให้ไม่จำเป็นต้องกำหนดค่าใหม่

ออกแบบมาโดยเฉพาะสำหรับการใช้งานที่อุณหภูมิสูงในระบบหม้อไอน้ำ การกำหนดค่านี้มีเครื่องส่งสัญญาณที่อยู่ด้านล่างเซ็นเซอร์พร้อมส่วนกระจายความร้อนแบบพิเศษและแขนโค้ง 90 องศาเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์จากอุณหภูมิสูง

ขั้นตอนการสอบเทียบ:

1. เตรียมท่อน้ำใสที่มีเครื่องหมายขนาด แอมมิเตอร์ DC ที่มีความแม่นยำ (3 หลักขึ้นไป) จุกยาง และตัวกลางทดสอบ (น้ำที่ยอมรับได้)
2. เชื่อมต่อท่อโปร่งใสเข้ากับพอร์ตเฟสของเหลว บล็อกช่องระบายน้ำ เปิดพอร์ตเฟสแก๊สไว้ และเชื่อมต่อแอมป์มิเตอร์แบบอนุกรมตามแผนภาพการเดินสายไฟ
3. เพิ่มท่อขนาดกลางถึงโปร่งใสเพื่อให้ไหลเข้าสู่เครื่องมือวัดระดับ
4. วัดระดับของเหลวที่จุดความสูงหลายจุด (0%, 25%, 50%, 75%, 100%) และเปรียบเทียบการอ่านค่าของแอมมิเตอร์กับเอาต์พุต 4mA, 8mA, 12mA, 16mA, 20mA ที่คาดหวัง

• แอมมิเตอร์ DC แสดง 0mA: ตรวจสอบแหล่งจ่ายไฟ 24V, การลัดวงจรของเครื่องส่งสัญญาณ หรือปัญหาคุณภาพของเครื่องส่งสัญญาณ
• แอมมิเตอร์ DC แสดง <4mA: ตรวจสอบตำแหน่งระดับของเหลวจริง ตรวจสอบการปรับกระแสไฟของเครื่องส่งสัญญาณ หรือประเมินคุณภาพของเครื่องส่งสัญญาณ
• กระแสไฟฟ้าเกิน 25mA: ตรวจสอบการลัดวงจรของวงจรเครื่องส่งสัญญาณหรือการปรับกระแสไฟมากเกินไป

• แอมมิเตอร์ DC แสดง 20mA: ตรวจสอบการตั้งค่าการปรับกระแส การลัดวงจรของเครื่องส่งสัญญาณ หรือตรวจสอบระดับของเหลวที่เกิดขึ้นจริง
• แอมมิเตอร์ DC แสดง <20mA: มิเตอร์จอแสดงผลอาจผิดปกติ

• จอแสดงผลที่ไม่แน่นอน: ตรวจสอบความผันผวนของระดับของเหลวที่เกิดขึ้นจริง หน้าสัมผัสสายไม่ดี หรือคุณภาพของเครื่องส่งสัญญาณ
• ไม่มีการเปลี่ยนแปลงการแสดงผล: ตรวจสอบการทำงานของเครื่องส่งสัญญาณ ตรวจสอบท่อเฟสก๊าซ-ของเหลวที่ถูกบล็อก หรือปัญหาการเชื่อมต่อเซ็นเซอร์-เครื่องส่งสัญญาณ
• การตอบสนองช้า: ทำความสะอาดอิเล็กโทรดเซ็นเซอร์จากสิ่งเจือปน หรือตรวจสอบท่อเฟสก๊าซที่ถูกบล็อกบางส่วน
• การอ่านค่าไม่ถูกต้อง: ปรับช่วงหรือปุ่มหมุนเป็นศูนย์ในตัวส่งสัญญาณ

• ตรวจสอบใบรับรองผลิตภัณฑ์และเนื้อหาคู่มือการใช้งานก่อนใช้งาน
• ยืนยันความเข้ากันได้ของอินเทอร์เฟซไซต์กับข้อกำหนดการเชื่อมต่อผลิตภัณฑ์ระหว่างการติดตั้ง
• ปฏิบัติตามคำแนะนำในการเดินสายไฟอย่างถูกต้องตามที่ระบุไว้
• หลีกเลี่ยงการถอดแยกชิ้นส่วน กระแทก หล่น หรือใช้แรงกับเครื่องมือที่มีความแม่นยำนี้
• ปิดเครื่องและหยุดการทำงานหากตรวจพบความผิดปกติระหว่างการใช้งาน
• ใช้บรรจุภัณฑ์เดิมสำหรับการขนส่งและการเก็บรักษาในบริเวณที่เย็น แห้ง และมีอากาศถ่ายเท
• ปกป้องเซ็นเซอร์จากความเสียหายระหว่างการติดตั้งและการใช้งาน
• ใช้มาตรการป้องกันฟ้าผ่าที่มีประสิทธิผล ณ สถานที่ติดตั้ง
• ตรวจสอบให้แน่ใจว่ามีการต่อสายดินของตัวส่งสัญญาณอย่างเหมาะสมโดยมีความต้านทาน <4Ω
• ใช้แผงกั้นหรือตัวแยกเพื่อความปลอดภัยกับระบบสื่อสาร 485
• ตรวจสอบใบรับรองการป้องกันการระเบิดของแผงกั้นความปลอดภัย และปฏิบัติตามข้อกำหนดในการติดตั้ง
• ตรวจสอบให้แน่ใจว่าหม้อแปลงไฟฟ้ากำลังตรงตามข้อกำหนด GB3836.4-2010 สำหรับการใช้งานในพื้นที่ "0"
