Place of Origin:
China (Mainland)
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
certificate of explosion-proof, CE
Model Number:
KPS210

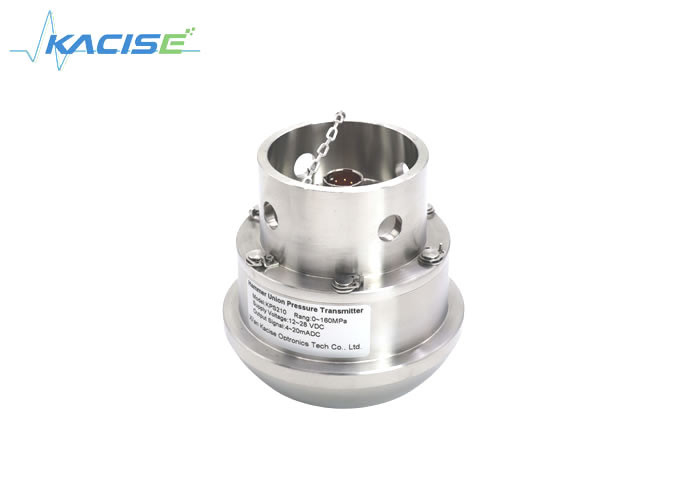

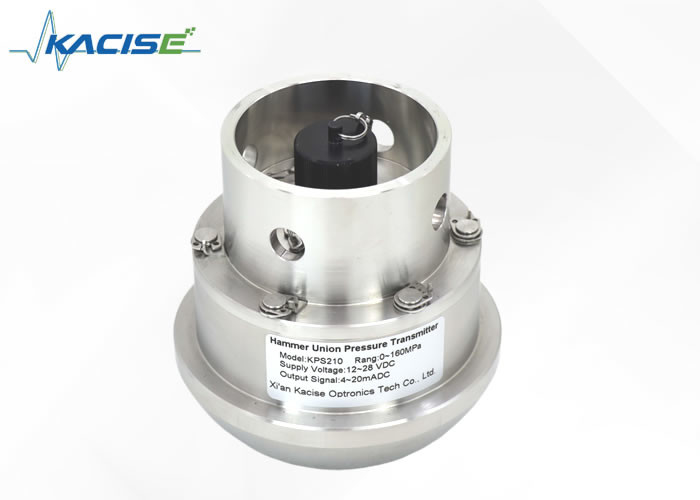

KPS210 เซ็นเซอร์ความดัน Hammer Union
1.คําแนะนํา
เครื่องส่งความดันสูง KPS210 เครื่องวัดความเครียด เป็นสินค้าใหม่ที่บูรณาการเทคโนโลยีที่ก้าวหน้าจากต่างประเทศและเทคโนโลยีการผลิตเซ็นเซอร์ในประเทศมันคือการกระจายกระจายของบริษัทของเราอีกการนําเสนอและการเจาะจงของเทคโนโลยีผลิตภัณฑ์ต่างประเทศ. เซ็นเซอร์นํามานําเข้า, ความละเอียดสูง, ตัววัดความต้านทานขนาดใหญ่และเทคโนโลยี diaphragm ที่โดดเด่นในประเทศ. ระยะการวัดสามารถถึง 160Mpa,และมันมีลักษณะของการตอบสนองสูงความละเอียดสูง โครงสร้างแข็งแรง ทนทานต่อการกัดกร่อน ทนทานต่อการสั่น ส่งผลงานได้ดีและมีราคาสูง
ผลิตภัณฑ์นี้ถูกใช้อย่างแพร่หลายในอุปกรณ์เจาะในอุตสาหกรรมน้ํามัน โดยเฉพาะสําหรับการวัดความดันสูงของยานเจาะหินที่นําเข้าและยานซีเมนต์เป็นตัวส่งที่นิยมแทนสินค้าที่นําเข้า.
ประเภทกันระเบิดนี้ตอบสนองความต้องการของมาตรฐาน GB3836.1-2010 และ GB3836.4-2010 และได้รับใบรับรองการป้องกันการระเบิด โดยมีเครื่องหมายกันระเบิดคือ Ex ib IIB T6 Gb
ผลิตภัณฑ์กันระเบิดเหมาะสําหรับโอกาสที่ก๊าซระเบิดอาจปรากฏพื้นที่ที่ตรงกับกันระเบิดคือโซน 1 และโซน 2 และก๊าซตัวแทนทั่วไปของมันคือโปรปาน
2ขนาด
| ระยะการวัด | 0~30...160MPa |
| อัตราการอุดหนุน | 1.5 เท่าของความดันขนาดเต็ม (สูงสุด 160MPa) |
| ความไม่เส้นตรง | ± 0.5% FS |
| ความผิดพลาดศูนย์ | ± 1% FS |
| ความผิดพลาดระยะเต็ม | ± 1% FS |
| ความต้านทานในการปิด | 250M°C@250V DC |
| อุณหภูมิการทํางาน | -30 ~ 70 °C |
| ประเภทกันระเบิด | -30 ~ 60 °C |
| อุณหภูมิการเก็บรักษา | -40 ~ 70 °C |
| พลังงานไฟฟ้า | 12 ~ 28VDC |
| สัญญาณออก | 4 ~ 20m ADC (สายที่สอง) |
| ความต้านทานภาระ | ≤(U-12)/0.02Ω (สายที่สอง) |
| การป้องกันห้อง | IP65 |
| การเชื่อมต่อไฟฟ้า | เครื่องพับสี่แกนหรือหกแกน |
| ความปลอดภัยภายใน | Ex ib IIB T6 จีบี |
| ปริมาตรความปลอดภัยภายใน | Ui=28VDC.Ii=200mA.Pi=1.4W.Ci=0.048μF,Li=0mH |
| กล่องอิเล็กทรอนิกส์ | สแตนเลส 304 |
| กล่องเซ็นเซอร์ (แผ่นกระจกที่มีความรู้สึกต่อแรงดัน) | สแตนเลส 17-4PH |
| ปราสาท | ยางไนทรีล หรือการปั่น |
4การขนส่ง การบรรจุและการเก็บ
4.1 การขนส่ง
ตรวจสอบว่าเครื่องมือได้รับความเสียหายระหว่างการขนส่ง หากมีความเสียหายที่ชัดเจน กรุณาติดต่อเรา
4.2 การบรรจุและการจัดเก็บ
อย่าถอดบรรจุก่อนการติดตั้ง
4.3 สภาพที่อนุญาตในการเก็บรักษา:
อุณหภูมิการเก็บรักษา: -40 ~ + 70 °C
ความชื้นในการเก็บรักษา: 45% ~ 75% ความชื้นสัมพันธ์ (ไม่มีการปนเปื้อน)
5การติดตั้ง
อุปกรณ์ที่มีความรู้สึกต่อความดันที่ใช้ในผลิตภัณฑ์นี้จะส่งความดันผ่านแผ่นผนังที่มีความรู้สึกต่อความดัน การสัมผัสใด ๆ จะทําให้เกิดความเสียหายต่อเครื่องส่ง
▶ อย่าสัมผัสด้านในของอินเตอร์เฟซความดันในทางใด ๆ
5.1 การเตรียมการติดตั้ง
ตรวจสอบว่าภาพของตัวส่งสัญญาณดีหรือไม่
พื้นผิวปิดของอินเตอร์เฟซความดันของตัวส่งสัญญาณสะอาดและไม่เสียหาย
พิจารณาความเหมาะสมของสื่อที่วัด
อุณหภูมิแวดล้อมและอุณหภูมิกลางต้องอยู่ในมาตรฐานทางเทคนิคของสินค้า
มีพื้นที่พอสําหรับการติดตั้งไฟฟ้าที่ปลอดภัย
5.2 วิธีการติดตั้งและปิดเครื่องส่งสัญญาณ: สหภาพ 2 ′′# 1502
5.3 ระบบไฟฟ้าของตัวส่ง
พล็อกอินที่ตรงกับสินค้าเป็นพล็อกอินกันน้ํา เพื่อรับรองระดับการคุ้มครองสินค้า ให้แน่ใจว่าล็อกพล็อกอินระหว่างการเชื่อมต่อไฟฟ้า
พลังงานไฟฟ้า: ดูตราสินค้าเพื่อรายละเอียด (พลังงานไฟฟ้าต้องตอบสนองความต้องการของมาตรฐานที่เกี่ยวข้อง และระบบพลังงานไฟฟ้าควรมีความน่าเชื่อถือ) เครื่องส่งที่ป้องกันระเบิดที่มีความปลอดภัยในตนเอง.
ความต้องการการเชื่อมต่อไฟฟ้า: เลือกสายไฟฟ้าที่มีเส้นผ่าตัดที่ตรงกับเส้นผ่าสายไฟฟ้า และเส้นผ่าสายไฟฟ้าและสายไฟฟ้าต้องไม่เสียสภาพ
ความต้องการการเชื่อมต่อไฟฟ้า: ดูการกําหนดสายไฟฟ้าในฉลากสินค้า
การนิยามปินสินค้า:
A (สีแดง) การให้พลังงาน V+
B (สีดํา): การออกสัญญาณ OUT (ระบบ 2 สาย)
C: เงินเปล่า
D: เต็ม
E (สีเหลือง): การตั้งค่าใหม่ + (การปรับขนาด)
F (สีขาว): การตั้งค่าใหม่ - (การปรับ)
5.4 เครื่องส่งความปลอดภัยภายในสําหรับสภาพแวดล้อมก๊าซที่มีความระเบิด
เมื่อเครื่องส่งสัญญาณกันระเบิดที่มีความปลอดภัยในตนเองถูกใช้ในสภาพแวดล้อมก๊าซที่มีความระเบิดในการเชื่อมต่อไฟฟ้าพวกเขาควรรวมกันกับอุปกรณ์ป้องกันความปลอดภัย เพื่อสร้างระบบป้องกันระเบิดที่ปลอดภัย. ป้องกันความปลอดภัยและการจําหน่ายพลังงานถูกวางในพื้นที่ที่ปลอดภัย และตัวส่งสัญญาณที่ปลอดภัยในตนเองถูกวางในพื้นที่อันตราย
5.5 เครื่องส่งความปลอดภัยภายในสําหรับสภาพแวดล้อมก๊าซที่มีความระเบิด
เมื่อเครื่องส่งสัญญาณกันระเบิดที่มีความปลอดภัยในตนเองถูกใช้ในสภาพแวดล้อมก๊าซที่มีความระเบิดในการเชื่อมต่อไฟฟ้าพวกเขาควรรวมกันกับอุปกรณ์ป้องกันความปลอดภัย เพื่อสร้างระบบป้องกันระเบิดที่ปลอดภัย. ป้องกันความปลอดภัยและปัจจุบันพลังงานควรวางในพื้นที่ปลอดภัยและตัวส่งสัญญาณที่ปลอดภัยในตัวควรวางในพื้นที่อันตราย. ให้ความสนใจในการติดดินที่ปลอดภัย
ระบบ 2 สาย 4 ~ 20mADC ผลิตที่ปลอดภัยในตัวแสดงดังนี้
ความจุกระจายสูงสุดที่อนุญาต Cc=Co-Ci ความจุกระจายสูงสุดที่อนุญาต Lc=Lo-Li ของสายเชื่อมระบบระหว่างตัวส่งและรั้วความปลอดภัย
ความจุที่จําหน่ายได้สูงสุด Cc=Co-Ci
อุปทานการกระจายที่อนุญาตสูงสุด Lc=Lo-Li
Co≥Ci+Cc Lo≥Li+Lc
Uo≤Ui โย≤Ii โป≤Pi
ป้องกันความปลอดภัยสามารถเลือกโดยอิสระโดยผู้ใช้ได้ ตราบใดที่ปริมาตรตอบสนองความต้องการด้านบนและมีใบรับรองความปลอดภัยจากการระเบิดการติดตั้งและการใช้อุปกรณ์ป้องกันความปลอดภัย ควรทําตามคู่มือการใช้อุปกรณ์ป้องกันความปลอดภัย.
ผลิตภัณฑ์เซ็นเซอร์ความดันแม่นยําของเรา มาพร้อมกับการสนับสนุนทางเทคนิคและบริการที่ครบถ้วน เพื่อให้แน่ใจว่าคุณมีประสบการณ์ที่ดีที่สุดกับผลิตภัณฑ์ของเราบริการสนับสนุนของเรารวมถึงการแนะนําการติดตั้ง, การช่วยเหลือในการแก้ไขปัญหา, และคําแนะนําด้านการบํารุงรักษาสินค้า เป้าหมายของเราคือการให้แน่ใจว่าคุณจะได้รับผลประโยชน์สูงสุดจากสินค้าเซ็นเซอร์ความดันแม่นยําของเราและบรรลุผลลัพธ์ที่ต้องการของคุณ
