Place of Origin:
China (Mainland)
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
certificate of explosion-proof, CE
Model Number:
KPT1000-DP

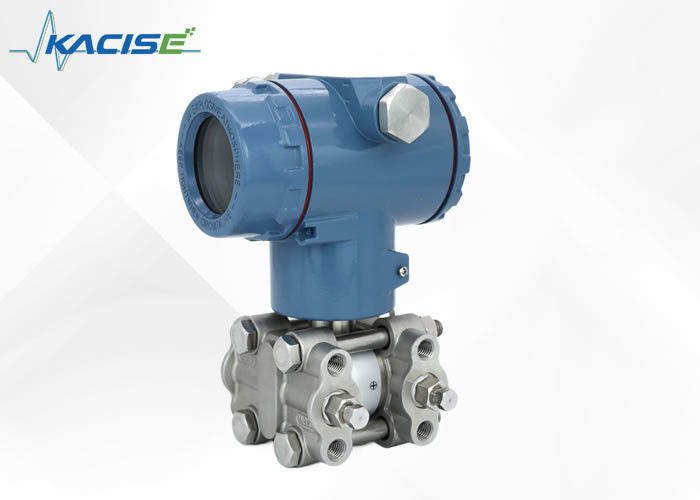

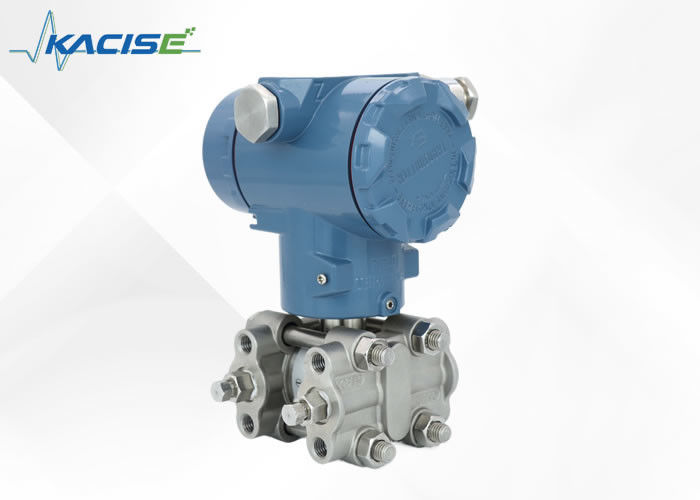

เครื่องส่งความดันความแตกต่างจากซิลิคอนคริสตัลเดียว KPT1000-DP ใช้ชิปเซ็นเซอร์ซิลิคอนคริสตัลเดียว ผลิตจากเทคโนโลยี MEMS เยอรมันที่ทันสมัย โครงสร้างแผ่นฉากสองและเทคโนโลยีการผลิตที่ละเอียดเพื่อให้เกิดความแม่นยําสูงและความมั่นคงสูงสุดของผลิตภัณฑ์โมดูลการประมวลผลสัญญาณที่ฉลาดในเครื่อง ทําให้การผสมผสานความดันและอุณหภูมิให้ความแม่นยําในการวัดที่น่าเชื่อถือ และความมั่นคงระยะยาวที่ดีเยี่ยม ภายใต้ความกดดันสแตติกและความเปลี่ยนแปลงอุณหภูมิที่กว้างขวาง.
เครื่องส่งความดันความแตกต่างจากซิลิคอนคริสตัลเดียว KPT1000-DP สามารถใช้ในการวัดระดับของของเหลว, ความหนาแน่นและความดันของของเหลว, ก๊าซ, หรือควายและแปลงมันเป็น 4-20mA DC (การสื่อสาร HART ผสมผสาน) การออกสัญญาณปัจจุบัน;
การตั้งค่าฟังก์ชันการตั้งค่าปารามิเตอร์ทางไกลและท้องถิ่นถูกทําให้เป็นจริงผ่านการสื่อสารและปุ่มแพนลต์ Hart หรือ RS485.
| รุ่น | เครื่องส่งแรงดันความแตกต่างความแม่นยําสูง KPT1000-DP | |||||||||
| สื่อการวัด | วัดความดันของของเหลว ก๊าซ หรือควาย | |||||||||
| ประเภทการวัด | การวัดความดันความแตกต่าง, การวัดความดันสมบูรณ์ | |||||||||
| สัญญาณออก |
สัญญาณดิจิตอล 4 ~ 20mA + โปรโตคอล HART สัญญาณพอร์ตลําดับ RS485 |
|||||||||
| ระยะการวัด | รหัสระยะ | 0B | 0C | 0E | 0F | 0G | ||||
| ระยะทาง | (0 ~ 0.6) KPa ~ 6KPa | (0 ~ 2) KPa ~ 40KPa | (0 ~ 2.5) KPa ~ 250 KPa | (0 ~ 10) KPa ~ 1MPa | (0 ~ 30) KPa ~ 3MPa | |||||
| อัตราการบดที่แนะนํา | 10:1 | 20:1 | 100:1 | 100:1 | 100:1 | |||||
| ความแม่นยําของการอ้างอิง | ± 0.05% | ถ้า TD>10 (TD = ระยะยาวสูงสุด/ระยะการปรับ) แล้ว: | ± ((0.005*TD) % | ถ้าช่วงนี้เป็น 0B ผลผล, TD> 6, แล้ว: | / | |||||
| ± 0.075% | ± 0.0075*TD) % | ± 0.125*TD) % | ||||||||
| ± 0.1% | ± 0.01*TD) % | ± ((0.166*TD) % | ||||||||
| ผลของอุณหภูมิบริเวณ |
ผลการกระแทกทั้งหมดที่ (-25 ~ + 65) °C คือ: ±(0.15*TD+0.05) %*สแปน ผลการกระแทกทั้งหมดที่ (-40~-25) °C และ (+65~+85) °C คือ: ±(0.2*TD+0.05) %*สแปน |
|||||||||
| ผลของความดันเกิน | ± 0.1%*ระยะเวลา | |||||||||
| ผลของแรงดันสแตติก | ± ((0.05%URL+0.075%Span) / 10MPa | |||||||||
| ความมั่นคงระยะยาว | ±0.15%URL/10 ปี | |||||||||
| ผลการจําหน่ายพลังงาน | ± 0.001%/10V ((12~36) VDC ไม่สําคัญ | |||||||||
| ขั้นต่ําระยะ | มันสามารถปรับได้ตามใจชอบ ภายในขอบเขตบนและล่างของช่วงที่แนะนําให้เลือกรหัสช่วงที่มีอัตราสัมพันธ์ช่วงที่ต่ําที่สุดเพื่อปรับปรุงลักษณะการทํางาน | |||||||||
| การตั้งค่าศูนย์ | ระยะเวลาการปรับขนาด ≥ ระยะเวลาขั้นต่ํา | |||||||||
| ผลของตําแหน่งการติดตั้ง | การเปลี่ยนแปลงตําแหน่งการติดตั้งที่ขนานกับพื้นผิว diaphragm จะไม่ได้ส่งผลต่อจุดศูนย์ หากตําแหน่งการติดตั้งไม่ขนานกับพื้นผิว diaphragmสามารถกําจัดได้โดยการปรับขนาดไม่มีผลกระทบต่อระยะทาง | |||||||||
| กระแสสัญญาณเตือน | ออฟไลน์ | 3.6mA | ||||||||
| ออนไลน์ | 21mA | |||||||||
| ความต้านทานในการปิด | 100MΩ หรือมากกว่าต่อพื้นดิน (DC 500V) | |||||||||
| ความแข็งแรงในการกันไฟ | การกดพื้น AC 500V 50/60Hz 1 นาที | |||||||||
| เวลาตอบสนอง | สถานความดึงขององค์ประกอบเครื่องขยายเสียงคือ 0.1S และสถานเวลาของเซ็นเซอร์คือ: (0.1 ~ 1.6) S ขึ้นอยู่กับอัตราส่วนระยะและระยะ. สถานเวลาที่ปรับได้เพิ่มเติมคือ: (0.1 ~ 60) Sผลต่อผลิตที่ไม่เป็นเส้น (เช่นฟังก์ชันสแควร์รูท) ขึ้นอยู่กับฟังก์ชันนี้และสามารถคํานวณตาม. | |||||||||
| อุณหภูมิบริเวณ | -40~+85°C กับการแสดง: -20~+65°C | |||||||||
| อุณหภูมิการเก็บรักษา | -40 ~ + 125 °C | |||||||||
| อุณหภูมิการเก็บรักษา | -40~+85°C กับการแสดง: -20~+65°C | |||||||||
| ความดันการทํางาน (น้ํามันซิลิโคน) | 16MPa 25MPa 42MPa สามระดับ | |||||||||
| ขั้นต่ําความดันสแตติก | จากความดันสมบูรณ์ 3.5KPa ถึงความดันนามหมาย ความดันป้องกันสามารถมากกว่า 1.5 เท่าของความดันนามหมายและนําไปใช้กับทั้งสองด้านของตัวส่งในเวลาเดียวกัน | |||||||||
| แผ่นกันหนา | สแตนเลส 316L แฮสเทลโลย C-276 ทันทัล | |||||||||
| วัสดุเชื่อมต่อกระบวนการ | สแตนเลส 304, 316 ไม่จํากัด | |||||||||
| หมึกและหมึก | สแตนเลส (A2-70), สแตนเลสคาร์บอนกระปุก (12.8) | |||||||||
| กล่องส่งสัญญาณ |
โลหะอลูมิเนียม + ธ อร์ epoxy (การฉีดผิว) โลหะไร้ขัด |
|||||||||
| แหวนประทับ | ยางไนทรีล-บูตาเดน ((NBR), ยางฟลอริน ((FKM), โพลีเทตราฟลอโรเอธิลีน (PTFE) | |||||||||
| การเติม | น้ํามันซิลิโคน น้ํามันอาหาร น้ํามัน FL | |||||||||
| การเชื่อมต่อกระบวนการ | ด้านทั้งสองปลายของขอบเชื่อมต่อกระบวนการมี NPT1/4 และ UNF7/16 เส้นใยภายใน | |||||||||
| ระดับการป้องกัน | IP65, IP67 (กันระเบิด) | |||||||||
| น้ําหนัก | 2.6 กิโลกรัม (โดยไม่รวมตัวพับ, อุปกรณ์เสริมเชื่อมต่อกระบวนการ) | |||||||||
สภาพการให้พลังงานและภาระ:
| ① | + | อุปกรณ์ประกอบไฟฟ้าและเทอร์มิเนลการออกสื่อสารดิจิตอล HART |
| ② | - | |
| ② | - | เครื่องตัดสายไฟของตัวชี้วัดภายนอก (ammeter) |
| ③ | + |
ผลิตภัณฑ์เซ็นเซอร์ความดันแม่นยําของเรา มีการสนับสนุนทางเทคนิคและบริการที่ครบวงจร เพื่อให้แน่ใจว่าคุณมีประสบการณ์ที่ดีที่สุดทีมงานผู้เชี่ยวชาญของเราพร้อมที่จะตอบคําถามใด ๆ ที่คุณอาจมีเกี่ยวกับสินค้าจากการติดตั้งจนถึงการใช้งาน เรายังให้บริการดูแลและซ่อมแซม เพื่อให้เซ็นเซอร์ของคุณทํางานได้ดีที่สุดเราให้บริการการปรับขนาดและการปรับแต่งเพื่อตอบสนองความต้องการเฉพาะของคุณเชื่อใจเราให้การสนับสนุนและบริการที่คุณต้องการ เพื่อให้ได้ส่วนมากของเซ็นเซอร์ความดันแม่นยําของคุณ
