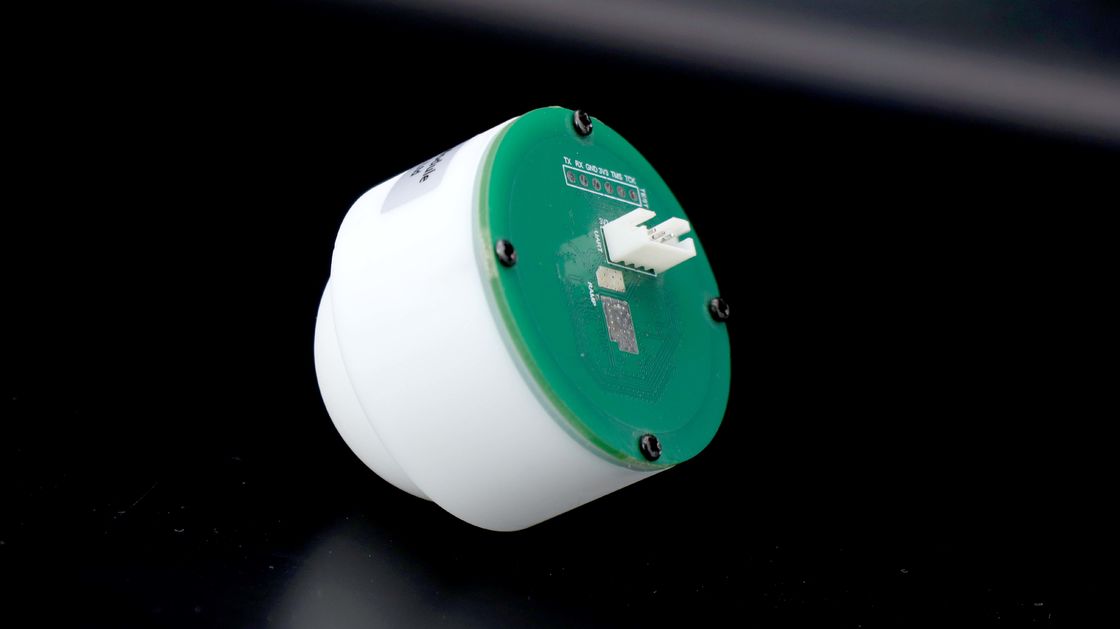

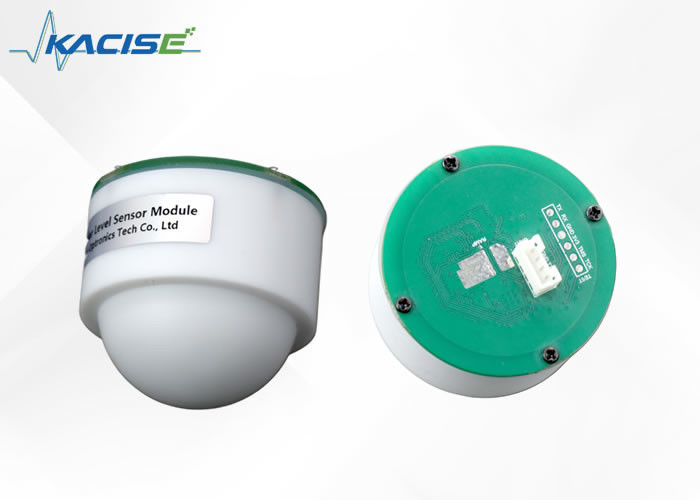

เซ็นเซอร์ระดับเรดาร์ความถี่ 80GHz พร้อมกระแส 12V 30MA และการสื่อสาร RS485 สำหรับการตรวจสอบระดับถัง

ส่วนประกอบเรดาร์คลื่นมิลลิเมตรเป็นการผสมผสานระหว่างหน่วยความถี่วิทยุ หน่วยประมวลผล และเสาอากาศของบอร์ดพิมพ์ จุดประสงค์คือเพื่อตรวจจับเป้าหมายโดยการเจาะทะลุสิ่งกีดขวาง เช่น แสง ฝน ฝุ่น หมอก น้ำค้างแข็ง และอื่นๆ เซ็นเซอร์นี้มีขนาดเล็กแต่มีประสิทธิภาพสูงพร้อมฟังก์ชันการทำงานตลอด 24 ชั่วโมงทุกวัน มันมาพร้อมกับคุณสมบัติต่างๆ เช่น การบูรณาการสูง ขนาดเล็ก และอินเทอร์เฟซที่ยืดหยุ่น

ผลิตภัณฑ์เรดาร์มิเตอร์วัดระดับได้รับการพัฒนาโดยใช้เทคโนโลยีเรดาร์คลื่นมิลลิเมตร ซึ่งวัดความสูงของเสาอากาศเรดาร์จากระดับของเหลว มีการใช้กันอย่างแพร่หลายในการวัดทรัพยากรน้ำ เช่น แม่น้ำและอ่างเก็บน้ำ นอกจากนี้ยังใช้สำหรับการวัดระดับถังและระดับน้ำอีกด้วย

โมดูลประเภทต่อไปนี้สามารถได้มาจากส่วนประกอบของผลิตภัณฑ์นี้:

• โมดูลกำหนดระยะเรดาร์ประกอบด้วยชิปความถี่สูง 80G ที่รองรับการกำหนดระยะในสภาพการทำงานที่แตกต่างกัน เช่น โซลิดสเตตและของเหลว
• ผู้ใช้สามารถกำหนดค่าเสาอากาศเลนส์ให้เหมาะกับความต้องการด้านสิ่งแวดล้อมเฉพาะของตนได้
• ผลิตภัณฑ์นี้มักใช้ในอุตสาหกรรมต่างๆ เช่น วิศวกรรมอนุรักษ์น้ำ โรงบำบัดน้ำเสีย และโรงงานเคมีปิโตรเลียม

• บูรณาการสูง
• ปริมาณขนาดเล็ก
• อินเทอร์เฟซที่ยืดหยุ่น
• สามารถตรวจจับเป้าหมายผ่านสิ่งกีดขวาง เช่น แสง ฝน ฝุ่น หมอก หรือน้ำค้างแข็ง
• เซ็นเซอร์ขนาดเล็กที่ทำงานตลอดทั้งวัน

ขนาด:

• การสำรวจแม่น้ำ อ่างเก็บน้ำ และการอนุรักษ์น้ำอื่นๆ
• ระดับถังและการวัดระดับน้ำ
• โครงการอนุรักษ์น้ำ
• แผนการบำบัดน้ำเสีย
• โรงงานเคมีปิโตรเลียม

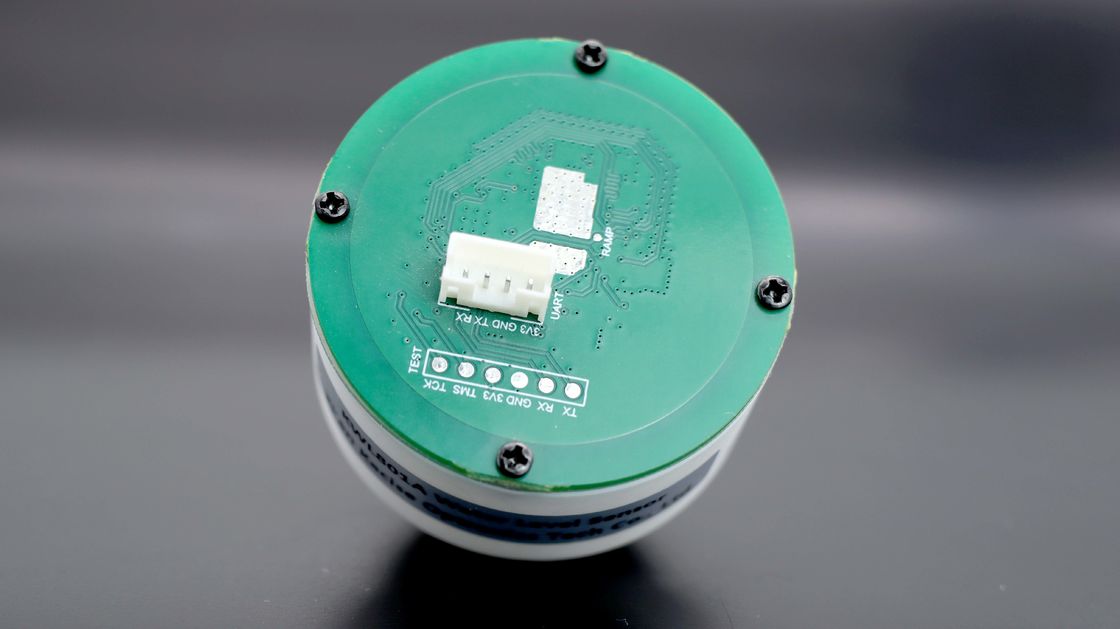

อินเทอร์เฟซของโมดูลจะแสดงในรูปต่อไปนี้:

เมื่อติดตั้งโมดูล พยายามรักษาให้คงที่เพื่อหลีกเลี่ยงการกระวนกระวายใจของโมดูล และรักษาสภาพแวดล้อมโดยรอบให้เปิดกว้างที่สุด

1. ระยะห่างระหว่างโมดูลและพื้นผิวน้ำสูงกว่า 30 ซม. เพื่อให้แน่ใจว่าด้านหน้าของโมดูล (พื้นผิวเสาอากาศ) ขนานกับระดับของเหลวที่วัดได้
2. ระยะห่างระหว่างโมดูลกับขอบถัง ขอบสระ ขอบเขื่อนแม่น้ำ และขอบสระมากกว่า 1 เมตร

3. เลือกตำแหน่งของโมดูลการติดตั้งที่มีความผันผวนน้อยลง (พยายามอย่าติดตั้งในช่องฉีดและคลื่นของเต้าเสียบมีขนาดใหญ่ คลื่น ยิ่งความแม่นยำในการวัดยิ่งแย่ลง)

4. แผนภาพการติดตั้ง

รับประกันภายในขอบเขตคานไม่มีสิ่งรบกวน เช่น ริมฝั่งแม่น้ำ

จุดที่ควรทราบ

1. การติดตั้งโมดูลเพื่อรักษาค่าคงที่ให้มากที่สุดเท่าที่เป็นไปได้ หลีกเลี่ยงการกระวนกระวายใจของโมดูล สภาพแวดล้อมโดยรอบเพื่อเปิดให้มากที่สุด
2. ระยะห่างระหว่างโมดูลและพื้นผิวน้ำสูงกว่า 30 ซม. เพื่อให้แน่ใจว่าด้านหน้าของโมดูล (พื้นผิวเสาอากาศ) ขนานกับระดับของเหลวที่วัดได้
3. ระยะห่างระหว่างโมดูลกับขอบถัง ขอบสระ ขอบเขื่อนแม่น้ำ และขอบสระมากกว่า 0.5 เมตร
4. เลือกตำแหน่งของโมดูลการติดตั้งที่มีความผันผวนน้อยลง (พยายามอย่าติดตั้งในช่องฉีดและคลื่นของเต้าเสียบมีขนาดใหญ่ คลื่นลูกคลื่น ยิ่งความแม่นยำในการวัดยิ่งแย่ลง))

ตัวอย่างเช่น ข้อมูลที่ส่งคือ FF 2A 4B 90 42 47 โดยที่ FF คือส่วนหัวของเฟรม ไบต์ตรงกลาง 4 ไบต์ "2A 4B 90 42" คือข้อมูลระยะทาง และส่วนท้ายของขนาดจะตั้งค่าข้อมูลจริงเป็น 42 90 4B 2A (ประเภทจุดลอยตัวฐานสิบหก) ซึ่งแปลงเป็นทศนิยม 72.1468 ซม.

47 คือเช็คซัม การคำนวณมีดังนี้:

ขั้นแรกให้แปลงระยะทางจุดลอยตัว 72.1468 uint32_t จำนวนเต็ม (4 ไบต์) เป็น 72 ในระดับต่ำเป็นสองไบต์ 0 (HEX 0) ต่ำ 72 (HEX 48) เป็นค่าตรวจสอบเป็นส่วนหัวของเฟรม ต่ำ สูง + + จำนวนเต็มจำนวนเต็ม เพื่อรับต่ำ 8 บิต (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0

เพิ่ม: โหมดทดสอบ SScom

สามารถทดสอบได้โดยใช้พอร์ตอนุกรมเพื่อช่วย (มือ SScom):

1. ใช้โมดูลพอร์ตอนุกรม USB ที่เชื่อมต่อกับอินเทอร์เฟซ USB ของคอมพิวเตอร์ เปิดซอฟต์แวร์ดีบักอนุกรม SSCOM เลือก
2. พอร์ตที่ถูกต้อง
3. ส่ง AT + TLVS = 1 n เพื่อแปลงสตริงเอาต์พุตตามคำสั่งส่ง
4. "AT + เริ่ม n";
5. สตริงเอาต์พุต

หมายเหตุ: อัตรารับส่งข้อมูลเริ่มต้นที่ 9600 หากคุณเปิดสตริงที่ไม่มีด้านขวาของ SSCOM ให้คลิกส่วนขยายทางด้านขวาของ "บันทึกพารามิเตอร์" เพื่อแสดง

หมายเหตุ:

ในสถานะการทำงานของ MCU ในการกำหนดค่า ก่อนอื่นให้ส่งคำสั่งรีเซ็ต (ขัดจังหวะการทำงาน) ปรับแต่งคำสั่งอินพุต จากนั้นส่งคำสั่งรีเซ็ต (ทำให้การกำหนดค่ามีประสิทธิภาพ) และส่งคำสั่งเริ่มต้น

ขอคำสั่ง:

คำจำกัดความของข้อมูล: 0 เพื่อคืนค่าการตั้งค่าจากโรงงาน, 1 เพื่อรีสตาร์ทโปรแกรม

ข้อมูลตอบกลับ:

ตัวอย่าง:

คำขอ: 7 f 10 10 00 00 02 00 00 9 e 33 01

ตอบ: 7 f 10 10 00 00 0 f 17 01

โดยที่ส่วนข้อมูล 00 00 หมายถึงการคืนค่าการตั้งค่าจากโรงงาน

ขอคำสั่ง:

คำจำกัดความของข้อมูล: ช่วงค่า 1--247

ข้อมูลตอบกลับ:

ตัวอย่าง:

คำขอ: 7F 10 20 01 00 01 02 00 01 6E 21

ตอบ: 7 f 10 20 01 00 01 51 D7

ส่วนข้อมูล 00 01 ระบุว่าที่อยู่ทาสถูกตั้งค่าเป็น 1

ขอคำสั่ง:

คำจำกัดความของข้อมูล: ค่าข้อมูลคือข้อมูลลอย หน่วยเป็นเมตร ค่าความยาวข้อมูลคือ 4 ไบต์ รูปแบบข้อมูลคือข้อมูลต่ำ 16 บิตที่ด้านหน้า ข้อมูลสูง 16 บิตที่ด้านหลัง

ข้อมูลตอบกลับ:

ตัวอย่าง:

คำขอ: 7 46 00 02 04 f 10 20 00 00 41 30 ถึง 40 19

เรื่อง: 7F 10 20 46 00 02 A1 C3

00 00 41 30 ซึ่งส่วนข้อมูลของข้อมูลจุดลอยตัวคือ 11 เมตร

ขอคำสั่ง:

คำจำกัดความของข้อมูล: ตั้งค่าช่วงเวลาของการรวบรวมข้อมูลมิเตอร์ระดับน้ำ หน่วย ms และค่าต่ำสุดคือ 100ms

ข้อมูลตอบกลับ:

ตัวอย่าง:

คำขอ: 7 2 ef 10 20 00 02 03 01 E8 A8 C0

ตอบ: 7F 10 20 2E 00 01 60 1E

ในหมู่พวกเขาข้อมูลส่วนที่ 03 E8 จะถูกแปลงเป็นทศนิยม 1,000 นั่นคือช่วงเวลาการรับข้อมูลตั้งไว้ที่ 1,000 มิลลิวินาที

ขอคำสั่ง:

ข้อมูลตอบกลับ:

ตัวอย่าง:

คำขอ: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

ตอบ: 7F 10 20 02 00 01 A1 D7

ส่วนข้อมูล 28 80 หมายความว่าอัตรารับส่งข้อมูลการสื่อสารตั้งไว้ที่ 9600

ขอคำสั่ง:

ข้อมูลตอบกลับ:

คำจำกัดความของข้อมูล: ช่วงค่า 1--247

ตัวอย่าง:

คำขอ: 7 f 03 01 00 20 01 D4 14

ตอบ: 7 f 03 02 0 01 51 8 จ

ส่วนข้อมูล 00 01 หมายความว่าที่อยู่ทาสคือ 1

ขอคำสั่ง:

ข้อมูลตอบกลับ:

คำจำกัดความของข้อมูล: ค่าข้อมูลคือข้อมูลลอย หน่วยเป็นเมตร ค่าความยาวข้อมูลคือ 4 ไบต์ รูปแบบข้อมูลคือข้อมูลต่ำ 16 บิตที่ด้านหน้า ข้อมูลสูง 16 บิตที่ด้านหลัง

ตัวอย่าง:

คำขอ: 7 46 f 03 20 00 00 02 24

ตอบ: 7 ฉ 03 04 00 00 41 30 54, 70

ส่วนข้อมูล 00 00 41 30 จะถูกแปลงเป็นข้อมูลจุดลอยตัวซึ่งก็คือ 11 เมตร

ขอคำสั่ง:

ข้อมูลตอบกลับ:

ตัวอย่าง:

คำขอ: 7 f 20 00 02 03 01 24 14

เรื่อง: 7F 03 02 25 80 8B 7E

ส่วนข้อมูล 28 80 หมายถึงอัตรารับส่งข้อมูลการสื่อสารคือ 9600

ขอคำสั่ง:

ข้อมูลตอบกลับ:

คำจำกัดความของข้อมูล: ตั้งค่าช่วงเวลาของการรวบรวมข้อมูลมิเตอร์ระดับน้ำ หน่วย ms และค่าต่ำสุดคือ 100ms

ตัวอย่าง:

คำขอ: 7F 03 20 2E 00 01 EF C3

ตอบ: 7 f 03 02 90 F0 03 E8

ในหมู่พวกเขา ข้อมูลส่วนที่ 03 E8 ถูกแปลงเป็นทศนิยม 1,000 ซึ่งบ่งชี้ว่าช่วงการรับข้อมูลคือ 1,000ms

ขอคำสั่ง:

ข้อมูลตอบกลับ:

คำจำกัดความของข้อมูล: ค่าข้อมูลเป็นข้อมูลชนิดลอย มีหน่วยเป็นเมตร ค่าความยาวข้อมูลคือ 4 ไบต์ รูปแบบข้อมูลสำหรับข้อมูล 16 บิตต่ำในอดีต ข้อมูลสูง 16 บิตตามหลัง ความหมายของผลการวัดจะสัมพันธ์กับประเภทของการวัด และค่าเริ่มต้นคือระดับน้ำ

ตัวอย่าง:

คำขอ: 7 4 0 fa 48 0 0 f 00 02 e

ตอบ: 7 f 04 04 04 19 3 f 9 e 25 2 c

ข้อมูลส่วน 04 19 3F 9E แปลงเป็นข้อมูลจุดลอยตัวที่ 1.2345 เมตร

19049 e3f ที่เดียว มีตำแหน่งสูงพอดี

ขอคำสั่ง:

ข้อมูลตอบกลับ:

คำจำกัดความของข้อมูล: ข้อมูลอยู่ในรูปแบบการเข้ารหัส BCD 0x20 0x23 0x05 0x12 ซึ่งหมายถึงข้อมูล 20230512

ขอคำสั่ง:

ข้อมูลตอบกลับ:

คำจำกัดความของข้อมูล: 0x7F ในข้อมูลคือที่อยู่ 485 ของอุปกรณ์
