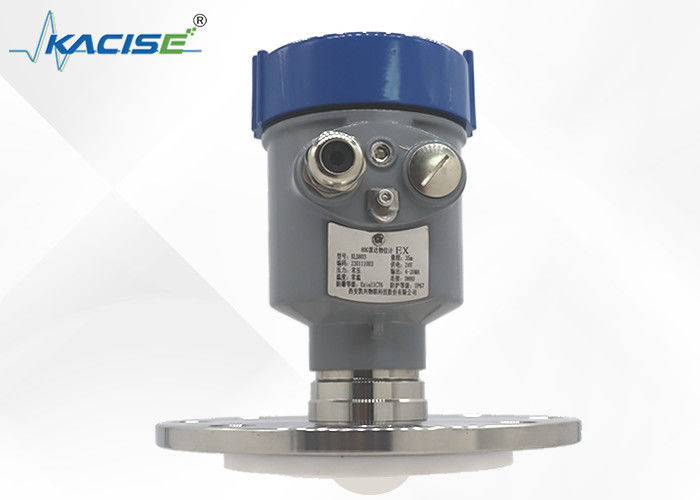

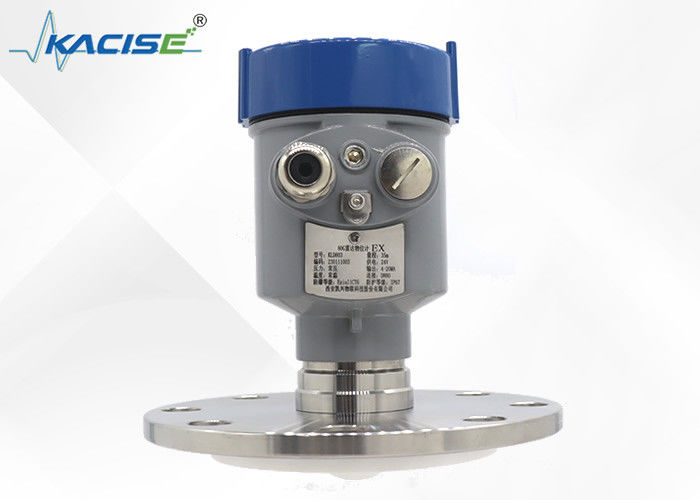

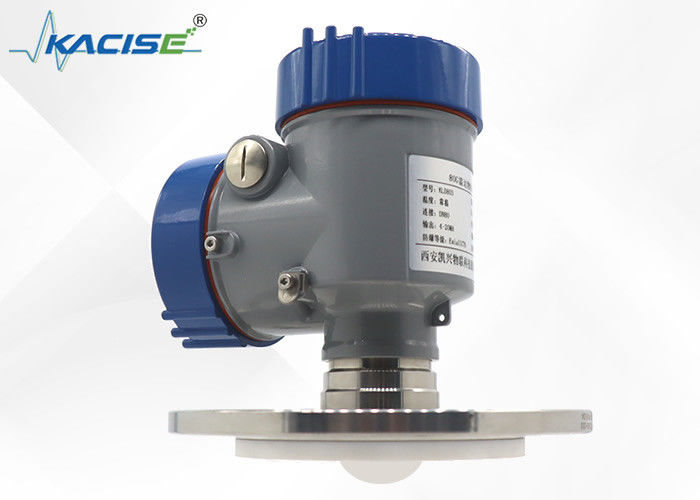

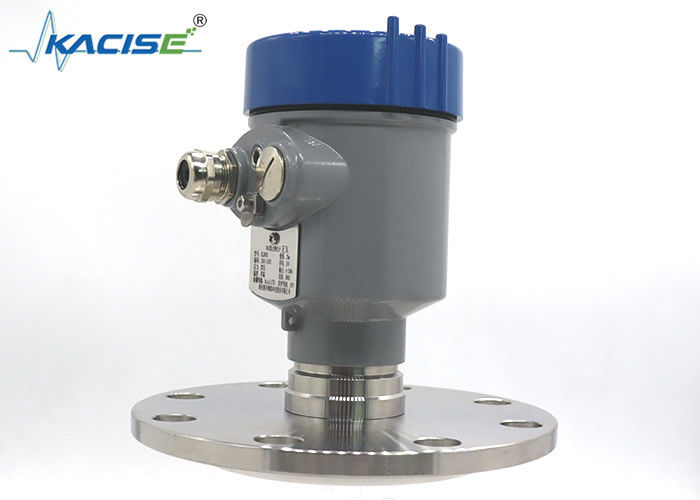

KLD803 เครื่องวัดระดับเรดาร์ป้องกันการกัดกรอง PTFE ด้วยจุดตาบอดขนาดเล็ก และความถี่ 80GHz สําหรับการวัดระดับระดับที่แม่นยํา

เกจวัดระดับเรดาร์ป้องกันการกัดกร่อน PTFE KLD803 เป็นอุปกรณ์ล้ำสมัยที่ออกแบบมาเพื่อตอบสนองข้อกำหนดในการวัดระดับที่มีความต้องการมากที่สุด ได้รับการออกแบบทางวิศวกรรมด้วยวัสดุ PTFE ซึ่งมีคุณสมบัติป้องกันการกัดกร่อนที่โดดเด่น ช่วยให้สามารถใช้เกจในสภาพแวดล้อมที่รุนแรงและมีฤทธิ์กัดกร่อน เช่น ถังเก็บสารเคมี สิ่งอำนวยความสะดวกบำบัดน้ำเสีย และโรงงานแปรรูปทางอุตสาหกรรมที่วัสดุแบบดั้งเดิมจะสลายตัวอย่างรวดเร็ว

คุณสมบัติที่โดดเด่นอย่างหนึ่งของมาตรวัดระดับเรดาร์นี้คือจุดบอดเล็กๆ ซึ่งหมายความว่าสามารถให้การวัดที่แม่นยำและเชื่อถือได้สูงแม้ในรูปทรงถังที่ซับซ้อนหรือเมื่อต้องรับมือกับสารที่มีค่าคงที่ไดอิเล็กตริกที่แตกต่างกัน จุดบอดขนาดเล็กช่วยลดข้อผิดพลาดและทำให้มั่นใจได้ว่าเกจสามารถตรวจจับระดับของเหลวหรือของแข็งได้อย่างแม่นยำ ติดตั้งและกำหนดค่าได้ง่าย ช่วยให้สามารถบูรณาการเข้ากับระบบควบคุมกระบวนการที่มีอยู่ได้อย่างราบรื่น โดยให้ข้อมูลระดับเรียลไทม์ซึ่งเป็นสิ่งสำคัญสำหรับการดำเนินงานที่มีประสิทธิภาพและการจัดการสินค้าคงคลัง

1. การวัดอย่างต่อเนื่องและแม่นยำ
   เนื่องจากลักษณะการวัดของเกจวัดระดับเรดาร์ จึงไม่ได้รับผลกระทบจากสภาพแวดล้อม และมีการใช้งานที่หลากหลาย เป็นการวัดแบบไม่สัมผัส ไม่สัมผัสพื้นผิวของตัวกลาง และสามารถวัดตัวกลางต่างๆ ได้อย่างแม่นยำและรวดเร็ว หัววัดแทบไม่ได้รับผลกระทบจากอุณหภูมิ ความดัน ก๊าซ ฯลฯ

2. มีหน้าที่ระงับเสียงก้องรบกวน
   เสียงก้องรบกวนที่เกิดจากข้อต่อและเสียงของการป้อนหรือการคายประจุภายในช่วงลำแสงของเกจวัดระดับเรดาร์สามารถถูกระงับได้โดยอัตโนมัติโดยการควบคุมลอจิกแบบคลุมเครือภายใน

3. ประหยัดพลังงานได้อย่างแม่นยำและปลอดภัย
   เกจวัดระดับเรดาร์สามารถวัดภายใต้สุญญากาศและความดันได้ และมีความแม่นยำและปลอดภัย สามารถทำได้โดยไม่มีข้อจำกัดใดๆ ใช้ได้กับโอกาสต่างๆ คุณสมบัติทางเคมีและทางกลของวัสดุที่ใช้ในเกจวัดระดับเรดาร์ค่อนข้างคงที่ และสามารถรีไซเคิลวัสดุได้ซึ่งเป็นมิตรกับสิ่งแวดล้อมอย่างยิ่ง

4. ไม่มีการบำรุงรักษาและประสิทธิภาพการทำงานที่แข็งแกร่ง
   แทบไม่ถูกรบกวน ไม่มีการสัมผัสโดยตรงกับสื่อการวัด สามารถใช้งานได้เกือบทุกโอกาส เช่น การวัดสุญญากาศ การวัดระดับของเหลว หรือการวัดระดับวัสดุ เป็นต้น เนื่องจากการใช้วัสดุขั้นสูง จึงมีความทนทานต่อสภาวะทางเคมีและกายภาพที่ซับซ้อนอย่างยิ่ง และสามารถให้สัญญาณระดับอะนาล็อกหรือดิจิตอลที่แม่นยำ ใช้งานได้ มีเสถียรภาพในระยะยาว

5. บำรุงรักษาง่ายและใช้งานง่าย
   เกจวัดระดับเรดาร์มีฟังก์ชันแจ้งเตือนข้อผิดพลาดและวินิจฉัยตัวเอง วิเคราะห์ข้อผิดพลาดตามรหัสข้อผิดพลาดที่ได้รับแจ้งจากโมดูลแสดงการทำงาน ระบุข้อผิดพลาดได้ทันเวลาและกำจัดมัน ทำให้การบำรุงรักษาและการสอบเทียบสะดวกและแม่นยำยิ่งขึ้น และรับประกันการทำงานตามปกติของเครื่องมือ

6. ใช้งานได้หลากหลาย สามารถวัดสื่อได้เกือบทั้งหมด
   จากรูปร่างของตัวถัง เกจวัดระดับเรดาร์สามารถวัดระดับของเหลวของถังทรงกลม ถังแนวนอน ถังทรงกระบอก ถังทรงกรวยทรงกระบอก ฯลฯ ; จากฟังก์ชั่นถังสามารถวัดระดับของเหลวของถังเก็บและถังบัฟเฟอร์ได้ , หลอดไมโครเวฟ และท่อบายพาสเพื่อวัดระดับของเหลว จากตัวกลางที่วัดได้ สามารถวัดของเหลว อนุภาค สารละลาย ฯลฯ

หน่วยเป็น มม.:

การติดตั้งหน้าแปลน
เมื่อใช้การติดตั้งหน้าแปลน ระยะห่างขั้นต่ำระหว่างเครื่องมือกับถัง
ผนังควรมีขนาด 200 มม.
① ระนาบข้อมูล
② ศูนย์กลางเรือหรือแกนสมมาตร

การติดตั้งรอก

คลื่นเรดาร์เป็นคลื่นแม่เหล็กไฟฟ้ารูปแบบพิเศษ เกจวัดระดับเรดาร์ใช้ประสิทธิภาพพิเศษของคลื่นแม่เหล็กไฟฟ้าในการตรวจจับระดับวัสดุ คลื่นแม่เหล็กไฟฟ้าสามารถทะลุแหล่งสัญญาณรบกวน เช่น ไอน้ำอวกาศและฝุ่น และสะท้อนได้ง่ายเมื่อเผชิญกับสิ่งกีดขวาง ยิ่งค่าการนำไฟฟ้าของตัวกลางที่วัดได้ดีกว่าหรือค่าคงที่ไดอิเล็กทริกยิ่งมากขึ้น ผลการสะท้อนของสัญญาณเสียงก้องก็จะยิ่งดีขึ้นเท่านั้น

ยิ่งความถี่ของคลื่นเรดาร์สูง มุมการยิงก็จะยิ่งน้อยลง พลังงาน (ฟลักซ์แม่เหล็กหรือความแรงของสนามแม่เหล็ก) ต่อหน่วยพื้นที่ก็จะยิ่งมากขึ้น การลดทอนของคลื่นก็จะยิ่งน้อยลง และผลการวัดของมาตรวัดระดับเรดาร์ก็จะยิ่งดีขึ้นเท่านั้น

ปัญหาที่ควรคำนึงถึงในการติดตั้ง
(1) เมื่อทำการวัดวัสดุของเหลว แกนของเซ็นเซอร์จะตั้งฉากกับพื้นผิวของตัวกลาง เมื่อทำการวัดวัสดุที่เป็นของแข็ง เซ็นเซอร์ควรเอียงไปที่มุมหนึ่งเนื่องจากตัวกลางที่เป็นของแข็งมีมุมปึก
(2) หลีกเลี่ยงพอร์ตฟีดเพื่อหลีกเลี่ยงการสะท้อนที่ผิดพลาด
(3) ไม่ควรติดตั้งเซ็นเซอร์ที่กึ่งกลางของถังแบบโค้ง (มิฉะนั้นเสียงสะท้อนที่ผิดพลาดจากเซ็นเซอร์จะได้รับการปรับปรุง) และไม่สามารถติดตั้งใกล้กับผนังถังมากนัก และตำแหน่งการติดตั้งควรเป็น 1/2 ของรัศมีของถัง
(4) หลีกเลี่ยงการติดตั้งในสถานที่ที่มีกระแสน้ำวนแรง ตัวอย่างเช่น: เนื่องจากการกวนหรือปฏิกิริยาทางเคมีที่รุนแรง ฯลฯ ขอแนะนำให้ใช้ท่อนำคลื่นหรือท่อบายพาสในการวัด
(5) หากติดตั้งเซ็นเซอร์บนท่อ เสาอากาศจะต้องยื่นออกมาจากท่อ เสาอากาศแตรยื่นออกมาอย่างน้อย 10 มม. จากอะแดปเตอร์ เสาอากาศแบบก้านรับความยาวสูงสุด 100 หรือ 250 มม. ใช้เส้นผ่านศูนย์กลาง 250 มม. สามารถใช้วิธีการเพิ่มเส้นผ่านศูนย์กลางของท่อเชื่อมต่อเพื่อลดเสียงก้องรบกวนที่เกิดจากท่อเชื่อมต่อ
