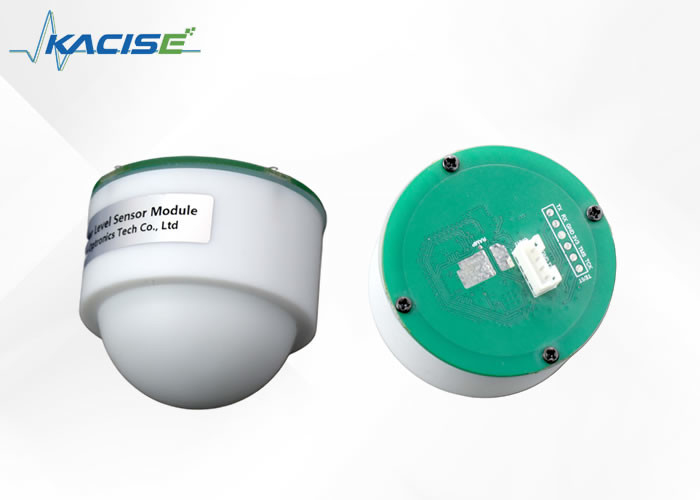

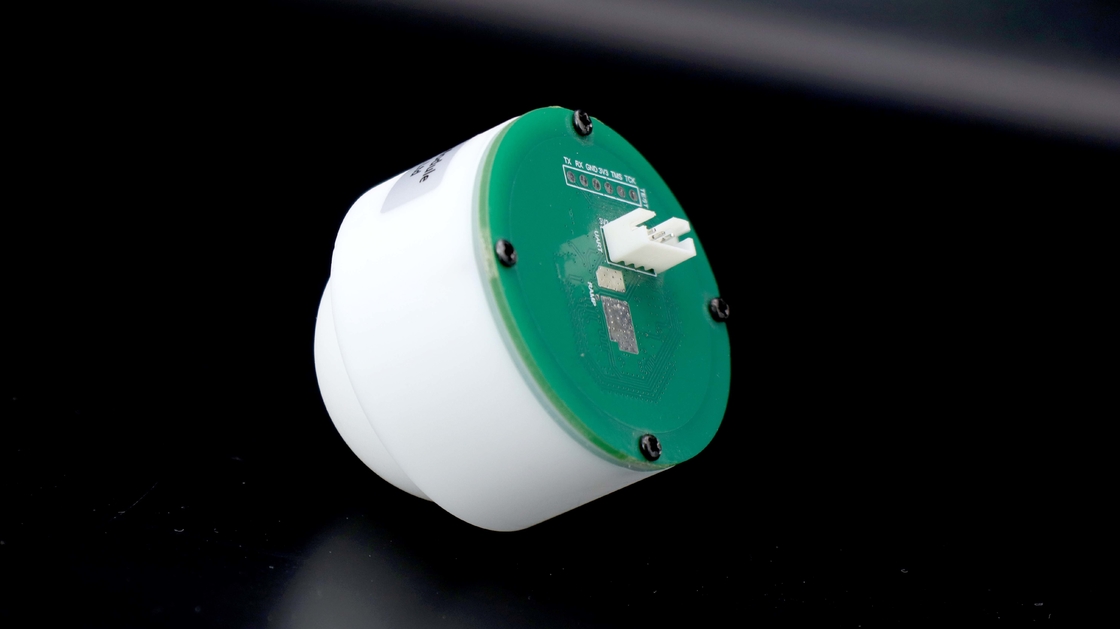

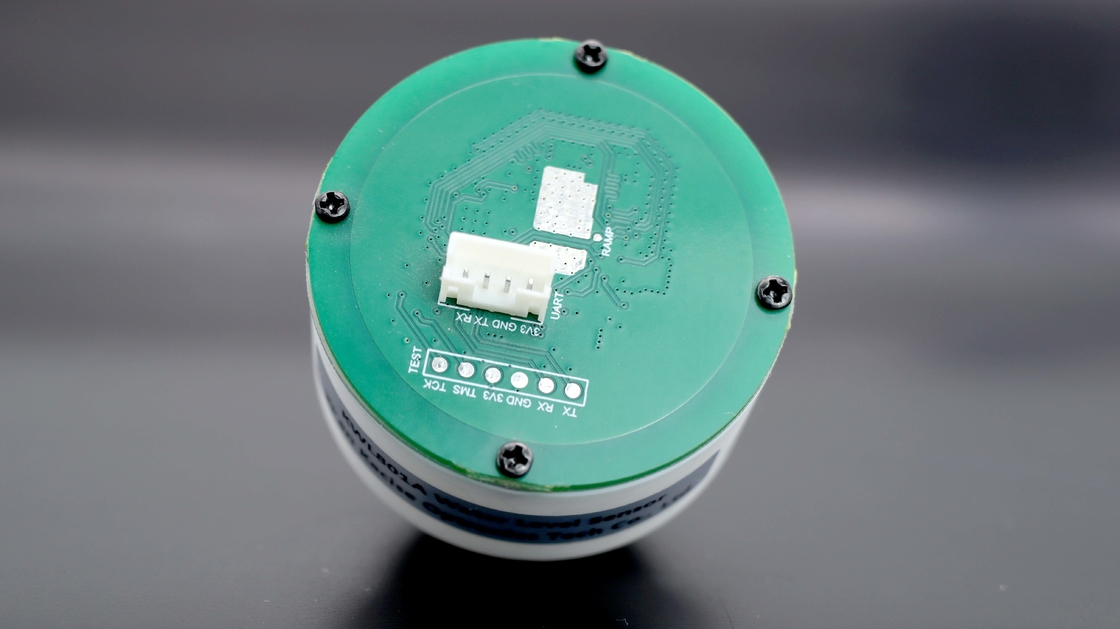

12V 30MA ปัจจุบันของการทํางาน Radar ระดับเซ็นเซอร์สําหรับการติดตามระดับถัง

คําอธิบายสินค้า:

องค์ประกอบราดาร์คลื่นมิลลิเมตรเป็นส่วนผสมของหน่วยความถี่วิทยุ, หน่วยประมวลผล, และแอนเทนน์บอร์ดพิมพ์เป้าหมายของมันคือการตรวจจับเป้าหมาย โดยเจาะผ่านอุปสรรค เช่นแสง, ฝน ฝุ่น คุ่น หนาวแข็ง และอื่นๆ เซ็นเซอร์นี้เล็ก แต่มีประสิทธิภาพสูง ด้วยการทํางานตลอด 24 ชั่วโมง 24 ชั่วโมง 24 ชั่วโมง มันมีคุณสมบัติ เช่น การบูรณาการสูง ขนาดเล็ก และอินเตอร์เฟซที่ยืดหยุ่น

ผลิตภัณฑ์ราดาร์ระดับเมตรถูกพัฒนาขึ้นบนพื้นฐานของเทคโนโลยีราดาร์คลื่นมิลลิเมตร ซึ่งวัดความสูงของแอนเทนนาราดาร์จากระดับของของเหลวมันถูกใช้อย่างแพร่หลายในการวัดทรัพยากรน้ํา เช่น แม่น้ําและเขื่อนมันยังใช้สําหรับการวัดระดับถังและระดับน้ํา

โมดูลประเภทต่อไปนี้สามารถกําเนิดจากองค์ประกอบของผลิตภัณฑ์นี้ได้:

• โมดูลระยะทางเรดาร์ประกอบด้วยชิปความถี่สูง 80G ที่รองรับระยะทางในสภาพการทํางานที่แตกต่างกัน เช่น สภาพแข็งและของเหลว
• ผู้ใช้สามารถตั้งค่าแอนเทนน์เลนส์ให้เหมาะสมกับความต้องการสิ่งแวดล้อมเฉพาะเจาะจงของพวกเขา
• ผลิตภัณฑ์นี้ถูกใช้ทั่วไปในอุตสาหกรรมต่าง ๆ เช่น วิศวกรรมการอนุรักษ์น้ํา, โรงงานบํารุงน้ําเสีย, และโรงงานเคมีน้ํามัน

การใช้งาน:

● การ สํารวจ น้ํา แม่น้ํา สระ และ น้ํา อื่น ๆ

● การวัดระดับถังและระดับน้ํา

● โครงการ ประหยัด น้ํา

● แผน การ บําบัด น้ําเสีย

● โรงงาน เคมี น้ํามัน

3. เลือกที่ตั้งของโมดูลการติดตั้งที่ไม่ค่อยอ่อนแอ (พยายามที่จะไม่ติดตั้งในประตูฉีดและการออกคลื่นใหญ่,ยิ่งแย่ลง).

4ภาพแผนการติดตั้ง

การรับประกันภายในเขตของรังโดยไม่มีความสับสน เช่น ธารธานของแม่น้ํา

ข้อสังเกต

การติดตั้งโมดูลเพื่อรักษาคงที่เท่าที่จะเป็นไปได้ หลีกเลี่ยงโมดูล jitter สิ่งแวดล้อมรอบ ๆ ให้เปิดมากเท่าที่จะเป็นไปได้

1ระยะห่างระหว่างโมดูลและพื้นผิวน้ําสูงกว่า 30 ซม. เพื่อให้แน่ใจว่าหน้าด้านหน้าของโมดูล (พื้นผิวแอนเทนน่า) ตรงกับระดับของเหลวในการวัด

2. ระยะทางระหว่างโมดูลและขอบของถัง, ขอบของสระ, ขอบของเขื่อนแม่น้ําและขอบของสระมากกว่า 0.5 เมตร

3. เลือกที่ตั้งของโมดูลการติดตั้งที่ลดความผันผวน (พยายามที่จะไม่ติดตั้งในประตูฉีดและการออกคลื่นใหญ่คลื่น, ความแม่นยําของการวัดที่ใหญ่ยิ่งแย่กว่า))

โปรต็อกอลการสื่อสารสายพานลําดับ

ตัวอย่างเช่น ข้อมูลที่ส่งคือ FF 2A 4B 90 42 47, โดย FF เป็นหัวกรอบ, 4 ไบท์กลาง "2A 4B 90 42" เป็นข้อมูลระยะทาง,และปลายขนาดตั้งข้อมูลจริงของมันเป็น 42 90 4B 2A (ชนิดจุดลอย hexadecimal), ซึ่งแปลงเป็น 72.1468 ซม.

47 เป็นยอดตรวจคํานวณดังนี้

เป็นคนแรกที่แปลงระยะห่างของจุดพุ่ง 72.1468 uint32_t integer (4 bytes) เป็น 72, ในระดับต่ําในสองไบท์ 0 (HEX 0), ต่ําของ 72 (HEX 48) เป็น checksum ต่ําของหัวกรอบhigh + integer integer เพื่อเอา 8 บิตต่ํา, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0

เพิ่ม: SScom แบบทดสอบ

สามารถทดสอบด้วยการใช้พอร์ตลําดับเพื่อช่วย (มือ SScom)

1. ใช้โมดูลพอร์ต USB ซีเรียลเชื่อมต่อกับคอมพิวเตอร์อินเตอร์เฟซ USB เปิด SSCOM ซีเรียลซอฟต์แวร์การแก้ไขปัญหา, การเลือก

ท่าเรือที่ถูกต้อง

2.ส่ง AT + TLVS = 1 n, เพื่อแปลงเชือกผลิต, ตามส่งคําสั่ง

"AT + START n"

3. string การออก

หมายเหตุ: อัตราการใช้ค่าบอดต์แบบตั้งค่าเป็น 9600 หากคุณเปิดสตริงโดยไม่มีด้านขวาของ SSCOM คลิกต่อขยายทางด้านขวาของ "Save Parameters" เพื่อแสดงมัน

หมายเหตุ:

ในสภาพการทํางานของ MCU, เพื่อตั้งค่า, เริ่มต้นส่งคําสั่งรีเซ็ต (หยุดงาน), ปรับแต่งคําสั่ง input, จากนั้นส่งคําสั่งรีเซ็ต (ทําให้การตั้งค่ามีประสิทธิภาพ),และส่งคําสั่งเริ่มต้น.

โปรต็อกอลสื่อสาร MODBUS RTU

1.คําแนะนําการติดตั้ง: รหัสฟังก์ชัน 0 x 10

(1)Restore การตั้งค่าโรงงาน

คําสั่งขอ:

การกําหนดข้อมูล: 0 เพื่อรีสโฟร์การตั้งค่าโรงงาน 1 เพื่อรีสโฟร์โปรแกรม

ข้อมูลการตอบ:

ตัวอย่าง:

คําขอ: 7f 10 10 00 00 02 00 00 9 e 33 01

ตอบ: 7 f 10 10 00 00 0 f 17 01

ในกรณีที่ข้อมูลส่วน 00 00 หมายถึงการฟื้นฟูการตั้งค่าโรงงาน

(2) จากที่อยู่ของเครื่อง

คําสั่งขอ:

การนิยามข้อมูล: ระยะค่า 1--247.

ข้อมูลการตอบ:

ตัวอย่าง:

คําขอ: 7F 10 20 01 00 01 02 00 01 6E 21

ตอบ: 7f 10 20 01 00 01 51 D7

ส่วนข้อมูล 00 01 แสดงว่าที่อยู่ของ slave ตั้งค่าเป็น 1

(3) ระยะการวัด

คําสั่งขอ:

คํานิยามข้อมูล: ค่าข้อมูลคือ Float data, หน่วยคือเมตร, ค่าความยาวของข้อมูลคือ 4 ไบท์, รูปแบบข้อมูลคือ ขนาดต่ํา 16 บิตของข้อมูลในด้านหน้า, ขนาดสูง 16 บิตของข้อมูลในด้านหลัง

ข้อมูลการตอบ:

ตัวอย่าง:

คําขอ: 7 46 00 02 04 f 10 20 00 00 41 30 ถึง 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 ซึ่งส่วนของข้อมูลของข้อมูลตัวอักษรลอยที่ 11 เมตร

(4) วัดระยะเวลา

คําสั่งขอ:

การกําหนดข้อมูล: กําหนดระยะเวลาในการรวบรวมข้อมูลของเครื่องวัดระดับน้ํา, หน่วย ms, และค่าขั้นต่ําคือ 100 ms

ข้อมูลการตอบ:

ตัวอย่าง:

คําขอ: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

ตอบ: 7F 10 20 2E 00 01 60 1E

ในหมู่พวกเขา ส่วนข้อมูล 03 E8 เปลี่ยนแปลงเป็นหลักทศนิยม 1000 นั่นก็คือ ระยะเวลาการเก็บข้อมูลถูกตั้งเป็น 1000 ms

(5)อัตราการสื่อสาร

คําสั่งขอ:

ความหมายของข้อมูล: อัตราการสื่อสาร: 48009600,19200.

ข้อมูลการตอบ:

ตัวอย่าง:

คําขอ: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

ตอบ: 7F 10 20 02 00 01 A1 D7

ส่วนข้อมูล 28 80 หมายความว่าอัตราการสื่อสาร baud ได้ตั้งเป็น 9600

2คําสั่งการสอบถาม: รหัสฟังก์ชัน 0x03

(1)จากที่อยู่ของเครื่อง

คําสั่งขอ:

ข้อมูลการตอบ:

การนิยามข้อมูล: ระยะค่า 1--247.

ตัวอย่าง:

คําขอ: 7f 03 01 00 20 01 D4 14

ตอบ: 7f 03 02 0 01 51 8 e

ส่วนข้อมูล 00 01 หมายถึงที่อยู่ของ slave คือ 1

(2) ความสามารถในระยะ

คําสั่งขอ:

ข้อมูลการตอบ:

คํานิยามข้อมูล: ค่าข้อมูลคือ Float data, หน่วยคือเมตร, ค่าความยาวของข้อมูลคือ 4 ไบท์, รูปแบบข้อมูลคือ ขนาดต่ํา 16 บิตของข้อมูลในด้านหน้า, ขนาดสูง 16 บิตของข้อมูลในด้านหลัง

ตัวอย่าง:

คําขอ: 7 46 f 03 20 00 00 02 24

ตอบ: 7f 03 04 00 00 41 30 54, 70

ส่วนข้อมูล 00 00 41 30 เปลี่ยนแปลงเป็นข้อมูลตัวอักษรลอย ซึ่งเท่ากับ 11 เมตร

(3) อัตราการสื่อสาร

คําสั่งขอ:

ข้อมูลการตอบ:

ตัวอย่าง:

คําขอ: 7f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

ส่วนข้อมูล 28 80 หมายถึงอัตราการสื่อสารเป็น 9600 บาวด์

(4) วัดระยะเวลา

คําสั่งขอ:

ข้อมูลการตอบ:

การกําหนดข้อมูล: กําหนดระยะเวลาในการรวบรวมข้อมูลของเครื่องวัดระดับน้ํา, หน่วย ms, และค่าขั้นต่ําคือ 100 ms

ตัวอย่าง:

คําขอ: 7F 03 20 2E 00 01 EF C3

ตอบ: 7 f 03 02 90 F0 03 E8

ในหมู่พวกเขา ส่วนข้อมูล 03 E8 ได้ถูกแปลงเป็นหลักสิบ 1000 แสดงว่าระยะเวลาการเก็บข้อมูลคือ 1000 ms

(5) ผลการวัดคําถาม

คําสั่งขอ:

ข้อมูลการตอบ:

ความหมายของข้อมูล: ค่าข้อมูลคือข้อมูลประเภท Float, หน่วยคือเมตร ค่าความยาวของข้อมูลคือ 4 ไบท์, รูปแบบข้อมูลสําหรับข้อมูล 16 บิตต่ําในครั้งแรก, ข้อมูล 16 บิตสูงด้านหลังความหมายของผลการวัดเกี่ยวข้องกับประเภทการวัด, และค่าตั้งค่าคือระดับน้ํา

ตัวอย่าง:

คําขอ: 7 4 0 f a 48 0 0 f 00 02 e

ตอบ: 7 f 04 04 04 19 3 f 9 e 25 2 c

ส่วนข้อมูล 04 19 3F 9E เปลี่ยนแปลงเป็นข้อมูลจุดลอยที่เท่ากับ 1.2345 เมตร

19049 e3f อยู่ที่หนึ่ง ที่สูงตรง

(6) เวอร์ชั่นคําถาม

คําสั่งขอ:

ข้อมูลการตอบ:

ความหมายของข้อมูล: ข้อมูลอยู่ในรูปแบบการโค้ด BCD, 0x20 0x23 0x05 0x12, ซึ่งหมายถึงข้อมูล 20230512.

(7) อุปกรณ์สอบถามที่อยู่การออกอากาศ

คําสั่งขอ:

ข้อมูลการตอบ:

การกําหนดข้อมูล: 0x7F ในข้อมูลคือที่อยู่ 485 ของอุปกรณ์
