Place of Origin:
China
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
CE
Model Number:
KLD805
วิดีโอ

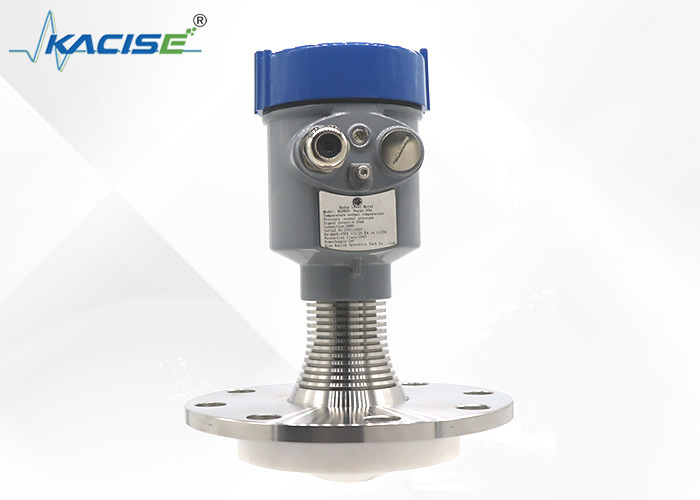

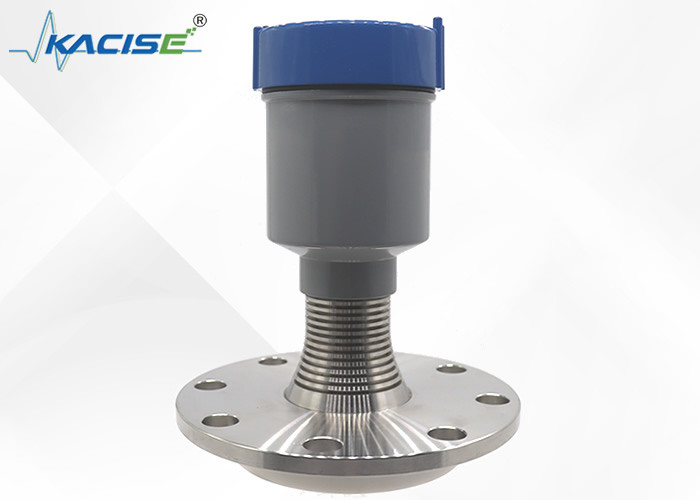

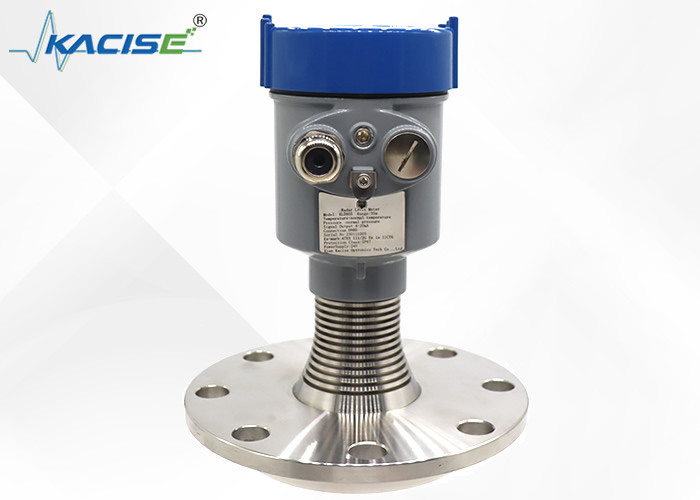

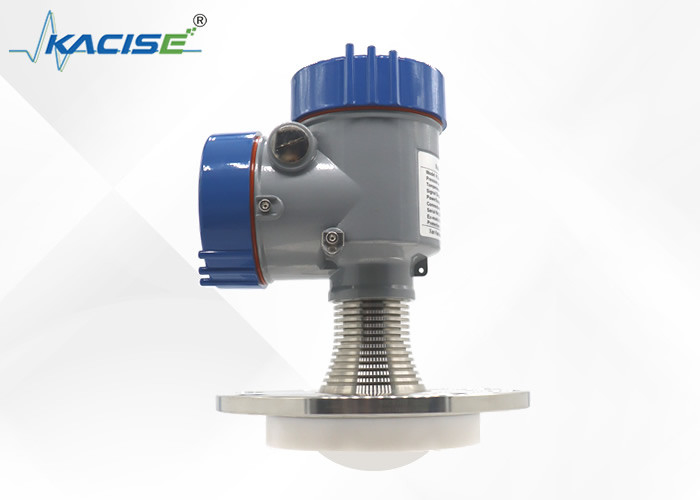

KLD805 80GHz 76mm Lens Antenna Radar เครื่องส่งระดับของของเหลวสําหรับอุณหภูมิและความดันสูง
คําแนะนํา
KLD805 80GHz 76mm Lens Antenna Radar Liquid Level Transmitter เป็นอุปกรณ์ที่น่าทึ่งมันใช้ความถี่ 80GHz และแอนเทนเน่เลนส์ 76mmเครื่องส่งนี้วัดระดับของของเหลวอย่างแม่นยํา ส่งข้อมูลที่น่าเชื่อถือได้ แม้ในสภาพที่รุนแรง
ลักษณะ
● อัตรา สัญญาณ ต่อ เสียง ที่ สูง, เขต ตา มืด ขนาด เล็ก
● ความละเอียดสูง 1 มม.
● ความแม่นยําสูงกว่า ±2MM
● มุมการปล่อยที่แคบกว่า มุมรังสี 3 องศา
● ความยาวคลื่นที่สั้นกว่า, คุณสมบัติการสะท้อนแสงที่ดีกว่าบนพื้นผิวของสื่อการวัด
| กลาง | น้ําเหลวที่เกรี้ยวแรง, คัน, ผสม, อุณหภูมิสูง และความดันสูง |
| ระยะการวัด | 0.1m ราคา 10/20/30/60/100m |
| การเชื่อมต่อกระบวนการ | แฟลนซ์ ≥ DN80 |
| อุณหภูมิกระบวนการ | -40 ∼ 200 °C |
| ความดันกระบวนการ | -0.1~2.5MPa |
| ขนาดแอนเทนนา | แอนเทนเน่เลนส์ 76 มิลลิเมตร |
| วัสดุแอนเทนนา | PTFE |
| ความถูกต้อง | ±2mm (ระยะต่ํากว่า 35m)
±5mm (ระยะระหว่าง 35m และ 100m) |
| ประเภทการป้องกัน | IP67 |
| ความถี่กลาง | 80GHz |
| มุมการเปิด | 3° |
| พลังงานไฟฟ้า | 2 สาย / DC24V |
| สายสี่สาย /DC12 ~ 24V | |
| สายสี่สาย / AC220V | |
| กล่อง | อลูมิเนียม/สแตนเลส |
| การออกสัญญาณ | 2 สาย: 4...20mA/โปรโตคอล HART |
| สายสี่สาย: 4...20mA/ RS485 Modbus |
ขนาดสินค้า
หน่วยในมม:
วิธีการติดตั้ง
การติดตั้ง Flange
เมื่อใช้การติดตั้ง flange ระยะทางขั้นต่ําระหว่างอุปกรณ์และถัง
กําแพงควรมีขนาด 200 มิลลิเมตร
1 ระดับระนาบข้อมูล
2 ศูนย์ของภาชนะหรือแกนของ symmetry
การติดตั้งเครื่องยก
เครื่องส่งระดับเรดาร์ เป็นเครื่องวัดวัสดุที่ใช้กันทั่วไป สามารถวัดความสูงของวัสดุได้อย่างแม่นยํา และส่งข้อมูลไปยังระบบควบคุมเพื่อวิเคราะห์และแปรรูปแม้ว่ารัดการระดับเรดาร์มีความอดทนที่แข็งแรงต้องการความระวังพิเศษเมื่อใช้ในสภาพภูมิอากาศสูง
สภาพแวดล้อมอุณหภูมิสูง จะมีผลกระทบอย่างมากต่อความแม่นยําในการวัดของตัวส่งระดับราดาร์ โดยหลักคืออุณหภูมิสูงจะทําให้วัสดุขยายส่งผลต่อผลการวัดของวัสดุภายใต้สภาพอุณหภูมิสูง การขยายของวัสดุจะทําให้มีการเบี่ยงเบนในการวัดความสูงของวัสดุนอกจากนี้สภาพแวดล้อมอุณหภูมิสูงยังมีผลกระทบต่อคุณสมบัติของวัสดุของเครื่องวัดระดับราดาร์ เช่น ลดอายุการใช้งานและความมั่นคงขององค์ประกอบอิเล็กทรอนิกส์และส่วนผสมเครื่องกล
ดังนั้น เมื่อเครื่องส่งระดับราดาร์ต้องใช้ในสภาพอากาศที่มีอุณหภูมิสูง ต้องเลือกวัสดุและวิธีการแปรรูปพิเศษ เพื่อให้การทํางานของมันมั่นคงไม้วัดและแอนเทนของตัวส่งระดับมักจะทําจากวัสดุที่ทนต่ออุณหภูมิสูง เช่น เหล็กและเซรามิกนอกจากนี้วงจรของตัวส่งระดับยังต้องผ่านการรักษาการป้องกันพิเศษเพื่อป้องกันผลกระทบอันตรายของอุณหภูมิสูงบนองค์ประกอบอิเล็กทรอนิกส์ติดตั้งเครื่องปกป้องแผ่นคอนเดเซเตอร์และอินดูเตอร์ เพื่อป้องกันการเกรดตัวนําที่เกิดจากอุณหภูมิสูง.
