สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
CE
Model Number:
GXSENSORS
วิดีโอ
วิดีโอ
คําแนะนํา

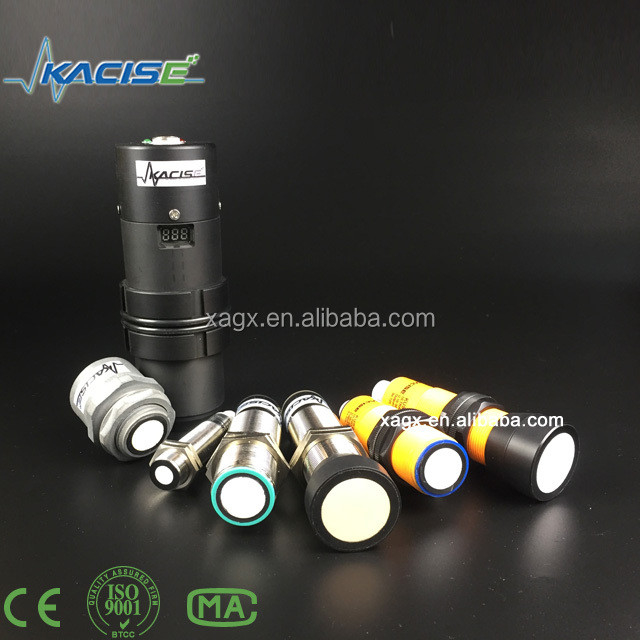

ซองเซ็นเซอร์ความรุนแรงของ GXUS ครอบคลุมหลายรูปแบบการใช้งานในอุตสาหกรรมอัตโนมัติ ไม่ว่าจะเป็นการจัดการวัสดุ, อุปกรณ์เคลื่อนที่, อาหารและเครื่องดื่มงานวัดระดับการเติมหรือตรวจสอบระดับที่ประตูและประตู: พวกเขานําเสนอคําตอบสําหรับความต้องการการใช้งานที่แตกต่างมากที่สุด
เซนเซอร์ที่มีผลิตการสลับดิจิทัลหรืออินเตอร์เฟซแบบแอนาล็อก 4-20 mA เป็นเรื่องปกติเซ็นเซอร์ส่วนใหญ่สามารถสอน-ในหรือปารามิเตอร์ผ่านอินเตอร์เฟซและดังนั้นปรับปรุงให้กับการใช้งานที่เกี่ยวข้อง.
ลักษณะ
ความละเอียดสูง
เวลาตอบสนองที่สั้น
เขตตาบอดเล็ก
การออกแบบต่าง ๆ ที่มีอยู่: การออกแบบสวิตช์, อานาล็อกหรือ RS232/485
รายละเอียด

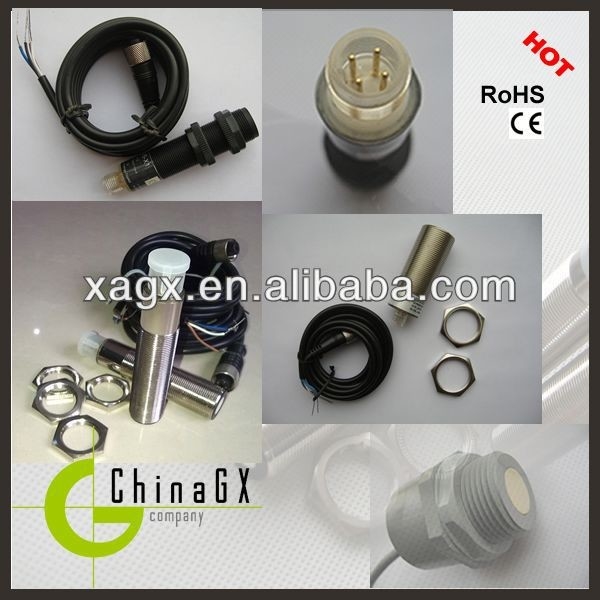

GXUS-M18
GXUS-M30
|
ระยะการตรวจจับ |
70... 1000 มม; 120... 2000 มม; 200... 3000 มม |
|
แผ่นเป้าหมายมาตรฐาน |
100 มิลลิเมตร x 100 มิลลิเมตร |
|
ความถี่ของเครื่องแปลง |
ประมาณ.255 kHz |
|
ความช้าในการตอบสนอง |
ประมาณ 125 ms |
|
สีฟ้า LED |
เปิดไฟ |
|
สีเหลือง LED |
เนื้อแข็ง: วัตถุในช่วงการประเมิน |
|
flashing: การทํางานของโปรแกรม อุปกรณ์ตรวจพบ |
|
|
LED สีแดง |
solid: ความผิดพลาด |
|
flashing: การทํางานของโปรแกรม ไม่พบวัตถุใดๆ |
|
ความดันการทํางาน UB |
10... 30 วอลต์ DC, รีปปิล 10 % SS |
|
กระแสไฟฟ้าที่ใช้ได้โดยไม่มีภาระ I0 |
≤45 mA |
|
ประเภทผลิต |
1 การออกแบบแบบแอนาล็อก 0-10V หรือ 4...20mA |
|
การแก้ไข |
0.11 มิลลิเมตร ในระยะการตรวจจับสูงสุด |
|
ความเบี่ยงเบนของเส้นโค้งลักษณะ |
±1 % ของมูลค่าเต็มขนาด |
|
ความแม่นยําซ้ํา |
±0.1 % ของค่าขนาดเต็ม |
|
อุปทานภาระ |
> 1kOhm |
|
อุปทานของอุณหภูมิ |
±1.5 % ของมูลค่าขนาดเต็ม |
|
อุณหภูมิบริเวณ |
-25... 70 °C (-13... 158 °F) |
|
อุณหภูมิการเก็บรักษา |
-40... 85 °C (-40... 185 °F) |
|
ประเภทการเชื่อมต่อ |
เครื่องเชื่อมเครื่อง M12 x 1, 4-pin |
|
ระดับการป้องกัน |
IP65 (IP66 สามารถเลือก) |
|
วัสดุ |
บ้าน: เนคเกิลเคลือบทองแดง หรือสแตนเลส หรือพลาสติก |
|
เครื่องแปลง: ผสมของธาตุ epoxy/กลมกระจกขุม โพลิอุเรธานฟอง |
การปรับขั้นต่ําการประเมิน
เซนเซอร์ความรุนแรง ultrasonic มีผลิตแบบแอนาล็อกที่มีสองขีดจํากัดการประเมินที่สามารถเรียนรู้ได้ โดยการใช้แรงดันไฟฟ้า -UB หรือ +UB ต่อการเข้าของ TEACH-INความดันไฟฟ้าให้ใช้กับค่าเข้า TEACH-IN อย่างน้อย 1 วินาที. LED แสดงว่าเซ็นเซอร์ได้จําเป้าหมายในระหว่างกระบวนการ TEACH-IN. ต่ําสุดการประเมิน A1 เป็นการสอนกับ -UB, A2 กับ +UB
สามารถตั้งฟังก์ชันผลิตได้สองประการ
1. ค่าแอนาล็อกเพิ่มขึ้นกับการเพิ่มระยะห่างจากวัตถุ (การเพิ่มพูน)
2ค่าแอนาล็อกลดลงเมื่อระยะห่างจากวัตถุเพิ่มขึ้น (ลดลง)
ขอบเขตการประเมินสามารถกําหนดได้เพียงภายใน 5 นาทีแรกหลังจากเปิดไฟ
เพื่อปรับปรุงขั้นต่ําการประเมินในภายหลังผู้ใช้สามารถระบุค่าที่ต้องการได้หลังจากเปิดใหม่
ระเบียงขึ้นของ TEACH-IN (A2 > A1)
-วัตถุตําแหน่งที่ขั้นต่ําของการประเมิน
- ต่ําสุดของ A1 กับ - UB
- วัตถุตําแหน่งที่ขั้นสูงสุดของการประเมิน
- ขอบเขตสูงสุดของ TEACH-IN A2 กับ + UB
ระเบียงตกของ TEACH-IN (A1 > A2)
-วัตถุตําแหน่งที่ขั้นต่ําของการประเมิน
- ต่ําสุดของ TEACH-IN A2 กับ + UB
- วัตถุตําแหน่งที่ขั้นสูงสุดของการประเมิน
- ปริมาตรสูงสุดของเทค-อิน A1 กับ - UB
การตั้งค่าโดยกําหนด
A1: พื้นที่ไม่ใช้ได้
A2: ระยะการตรวจจับชื่อ
รูปแบบการทํางาน: ระเบียงขึ้น
จอแสดงไฟ LED
|
การแสดงผลตามโหมดการทํางาน |
LED สีแดง |
LED สีเหลือง |
|
ขั้นต่ําการประเมินของ TEACH-IN จดหมายวัตถุ ไม่พบวัตถุ วัตถุไม่แน่นอน (Teach-IN ไม่ถูกต้อง) |
ออกไป แสงสว่าง ใน |
แสงสว่าง ออกไป ออกไป |
|
ระบบปกติ (ช่วงการประเมิน) |
ออกไป |
ใน |
|
ความผิด |
ใน |
สภาพเดิม |
GXUS-M56
|
ระยะทาง |
50... 500 มิลลิเมตร100... 1000 มิลลิเมตร200... 3000 มม;300... 5000 มม; 500...6000 มิลลิเมตร |
|
การแก้ไข |
3 มิลลิเมตรหรือ 0.1%(ซึ่งใหญ่กว่า) |
|
เวลาตอบสนอง |
< 200ms |
|
การแสดง |
LED |
|
มุมการปล่อย |
20° |
|
การออกแบบแบบแอนาล็อก |
4~20mA/500Ω โหลด |
|
Sการผลิตของแม่มด |
RELAY DC 30V / 5A, PNP / NPN(ปรับปรุง) |
|
RS232/485 |
โปรต็อกอล MODBUS หรือโปรต็อกอลที่กําหนดเอง (ไม่จําเป็น)) |
|
พลังงานไฟฟ้า |
ระดับ 24VDC(±15%) |
|
อุณหภูมิบริเวณ |
- 20~+60°C |
|
ประเภทการป้องกัน |
IP65 (IP66 สามารถเลือกได้) |
|
การติดตั้ง |
M56*2 |
เครื่องตรวจจับเสียงฉาย ultrasonic ที่เกี่ยวข้อง
ข้อมูลการบรรจุและอุปกรณ์เสริม
2 ชิ้นในกล่องและกล่องทั้งหมดถูกบรรจุในบรรจุมาตรฐานหรือลูกค้าที่ต้องการมี.
อุปกรณ์เสริมดังต่อไปนี้
a สายไฟความยาว 2 เมตร
b, 2 ลูกสําหรับการติดตั้งเซ็นเซอร์
ข้อมูลการสั่งซื้อ
ผู้ผลิตอาชีพ
