Place of Origin:
CHINA
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
CE
Model Number:

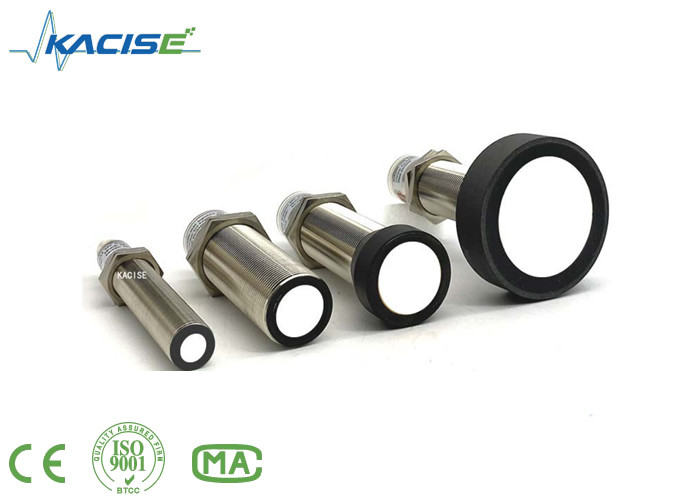

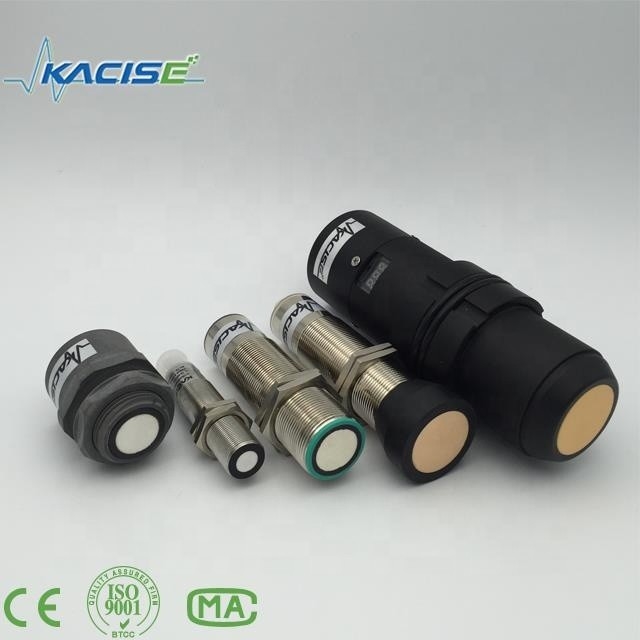

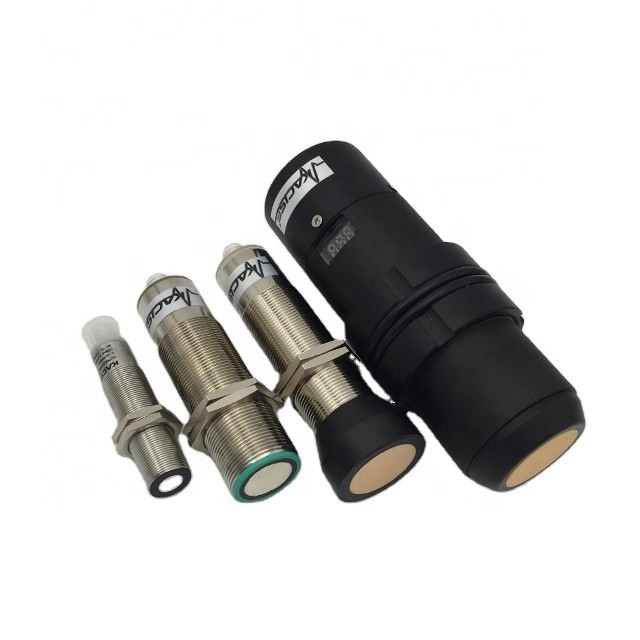

KACISE ULTRASONIC SENSORS
วิดีโอ
วิดีโอ
ลักษณะของเครื่องปรับความร้อน ultrasonic cleaner
1.เข้ากันได้กับหลายชนิดของสินค้าคล้ายกันนี้
2ความรู้สึกสูง
3การอ่านสามารถเกิดขึ้นได้ถึงทุก 33mS ((30Hz) ภายใน 3 เมตร หรือเกิดขึ้นได้ทุก 80mS ((12.5Hz) ภายใน 10 เมตร
4. การทํางานที่ใช้ฟรีสามารถวัดต่อเนื่องและผลิตข้อมูล Ranger
5. 9V-28V จําหน่ายกับการใช้ไฟฟ้าเฉลี่ยต่ํามาก
6ประเภทผลิตหลายชนิด เช่น อานาล็อก (40-20mA, 0/1-5V, 0/1-10V), RS485, Can bus
7. เซ็นเซอร์ทํางานที่ 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz
เซ็นเซอร์นี้สามารถตรวจจับระยะสั้นและระยะยาวมากใน PVC หรือสแตนเลสการทํางาน 0V-28V สังเกตวัตถุจาก 0.1เมตรถึง 10เมตร และให้ข้อมูลระยะ sonar จาก 0.25เมตรออกไป 10เมตรออก ด้วยความละเอียด 0.001เมตรหรือ 0.01เมตรการออกแรงดันแบบแอนาล็อก 0/4-20mA, NPN / PNP ออกและ RS485, RS232 ออก modbus-RTU และ modbus-ASCII รองรับ
|
ปริมาตร |
|
ข้อมูลทั่วไป |
|
ระยะทางการตรวจจับ 100.4000mm |
|
ระยะการปรับ 100.4000mm |
|
พื้นที่ไม่ใช้ได้ 0.200 มิลลิเมตร |
|
พล็อตเป้าหมายมาตรฐาน 100mm × 100mm |
|
ความถี่ของตัวแปลงประมาณ 112kHz |
|
ความช้าในการตอบสนอง ประมาณ 195ms |
|
ตัวชี้วัด/วิธีการทํางาน |
|
LED สีฟ้า |
|
LED สีเหลือง Flashing: โปรแกรมวัตถุฟังก์ชันตรวจพบ |
|
สีแดง LED สีแดงถาวร |
|
รายละเอียดไฟฟ้า |
|
ความดันการทํางาน UB10.30VDC, รีปปิล 10%ss |
|
การบริโภคพลังงาน0≤ 900 mW |
|
ผลิต |
|
ประเภทการออก การออกแบบแอนาล็อก 0.10V |
|
ระยะการประเมินความละเอียด [mm]/4000, แต่ ≥ 0.35 mm |
|
ความเบี่ยงเบนของเส้นโค้งลักษณะ ≤ 0.2% ของค่าขนาดเต็ม |
|
ความแม่นยําซ้ํา ≤ 0.1% ของค่าขนาดเต็ม |
|
อุปทานภาระ 0.500 โอม |
|
อัตราการส่งผลกระทบของอุณหภูมิ ≤ 2% จากค่าขนาดเต็ม |
|
สภาพแวดล้อม |
|
อุณหภูมิภายใน -25.70°C |
|
อุณหภูมิการเก็บรักษา -40.85°C |
|
รายละเอียดทางกล |
|
ระดับการป้องกัน IP67 |
|
เครื่องเชื่อมต่อ M12x1,4-PIN |
|
วัสดุ บ้าน ทองแดง โนเคิล |
|
เครื่องแปลง ผสมธาตุ Epoxy/กลมกระจกโหล่ โพลิยูเรธานฟอง |
|
น้ําหนัก 60 กรัม |
การปรับสynchronization ภายนอก
เซนเซอร์สามารถปรับสynchronize โดยการใช้งานภายนอกของแรงดันคลื่นสี่เหลี่ยม.ความยาวของกระแทกต้องมากกว่า 100 μs. วงจรการวัดจะเริ่มต้นด้วยการลดขอบของกระแทกการเรียบเรียง ระดับต่ํา > 1 s หรือการเข้าเรียบเรียงเปิดจะส่งผลให้การทํางานปกติของเซ็นเซอร์ระดับสูงที่การเข้าสynchronization ปิดเซ็นเซอร์มีการทํางาน 2 รูปแบบ:
1หน่วยตรวจจับหลายหน่วยสามารถควบคุมด้วยสัญญาณการร่วมกันเดียวกัน
2อัมพวาสการเรียงลําดับถูกส่งไปในระยะเวลาต่อระยะต่อเซ็นเซอร์แต่ละตัวเซ็นเซอร์ทํางานในโหมด multiplex
การปรับปรุงความพร้อมภายใน
การเชื่อมโยงซินโครเนชั่นของเซ็นเซอร์สูงสุด 5 ตัวที่สามารถซินโครเนชั่นภายในได้ เชื่อมโยงกันและกัน เมื่อใช้พลังงานเซ็นเซอร์เหล่านี้จะทํางานในโหมด multiplex
ความช้าในการตอบสนองเพิ่มขึ้นตามจํานวนเซ็นเซอร์ที่จะถูกปรับสynchronize. การปรับสynchronize ไม่สามารถดําเนินการระหว่าง TEACH-IN และกลับกันเซ็นเซอร์ต้องทํางานในแบบไม่สมองในการสอนขอบเขตการประเมิน.
หมายเหตุ:
หากไม่ใช้ตัวเลือกในการร่วมกัน, ทางเข้าการร่วมกันต้องเชื่อมต่อกับพื้น (0V) หรือเซ็นเซอร์ต้องทํางานผ่านตัวเชื่อมเคเบิล V1 (4-pin)
การปรับขั้นต่ําการประเมิน
เซ็นเซอร์ฉายเสียงมีผลิตแบบแอนาล็อกที่มีสองขีดจํากัดการประเมินที่สามารถสอนได้.Bหรือ + UBกับค่าเข้า TEACH-IN ความดันไฟฟ้าต้องถูกใช้กับค่าเข้า TEACH-IN เป็นเวลาอย่างน้อย 1 วินาทีขั้นต่ําการประเมิน A1 เป็นการสอนกับ - UB, A2 กับ + UB.
สามารถตั้งฟังก์ชันผลิตได้สองประการ
1. ค่าแอนาล็อกเพิ่มขึ้นกับการเพิ่มระยะห่างจากวัตถุ (การเพิ่มพูน)
2ค่าแอนาล็อกลดลงเมื่อระยะห่างจากวัตถุเพิ่มขึ้น (ลดลง)
ขอบเขตการประเมินสามารถกําหนดได้เพียงภายใน 5 นาทีแรกหลังจาก
เปิดไฟ เพื่อปรับปรุงขอบเขตการประเมินในภายหลัง
ผู้ใช้สามารถระบุค่าที่ต้องการได้หลังจากเปิดใหม่
ระเบียงขึ้นของ TEACH-IN (A2 > A1)
- วัตถุตําแหน่งในขั้นต่ําของการประเมิน
- ต่ําสุดของ A1 กับ - UB
- วัตถุตําแหน่งที่ขั้นสูงสุดของการประเมิน
- ขอบเขตสูงสุดของ TEACH-IN A2 กับ + UB
ระเบียงตกของ TEACH-IN (A1 > A2)
- วัตถุตําแหน่งในขั้นต่ําของการประเมิน
- ต่ําสุดของ TEACH-IN A2 กับ + UB
- วัตถุตําแหน่งที่ขั้นสูงสุดของการประเมิน
- ปริมาตรสูงสุดของ A1 กับ - UB
การตั้งค่าโดยกําหนด
A1: พื้นที่ไม่ใช้ได้
A2: ระยะการตรวจจับชื่อ
รูปแบบการทํางาน: ระเบียงขึ้น
การปรับลักษณะโคนเสียงของ 2020 เครื่องกําเนิด 40khz ที่ออกแบบใหม่
เซนเซอร์ความรุนแรงสามารถทําให้มีรูปร่างเสียงที่แตกต่างกันได้สองรูป คือ เสียงมุมกว้าง และ เสียงมุมเล็ก
1หน่วยเสียงมุมเล็ก
- ปิดไฟฟ้า
- เชื่อมสาย Teach-input กับ -UB
- เปิดไฟฟ้า
- ไลด์สีแดงจะส่องส่องครั้งหนึ่ง โดยหยุดก่อนที่
- LED สีเหลือง: เปิดตลอดเวลา: แสดงว่ามีวัตถุหรือวัตถุที่รบกวนอยู่ในช่วงการตรวจจับ
- ติดต่อสาย Teach-input จาก -UB และการเปลี่ยนแปลงถูกบันทึก
2. เสียงมุมกว้าง
- ปิดไฟฟ้า
- ติดต่อสาย Teach-input กับ + UB
- เปิดไฟฟ้า
- ไลด์สีแดงส่องสองครั้ง โดยหยุดพักนาน ก่อนที่จะมาต่อ
- LED สีเหลือง: เปิดอย่างถาวร: แสดงวัตถุหรือวัตถุที่รบกวนภายในช่วงการตรวจจับ
- ติดต่อสาย Teach-input จาก + UB และการเปลี่ยนแปลงถูกบันทึก
สภาพการติดตั้ง
ถ้าเซ็นเซอร์ถูกติดตั้งที่อุณหภูมิแวดล้อมตกต่ํากว่า 0 °C มันควรทําดีในมาตรการป้องกันมันต้องติดตั้งไว้ตรงกลางของเส้นโฮสเวย์.
ข้อมูลการบรรจุและอุปกรณ์เสริม
2 ชิ้นในกล่องและกล่องทั้งหมดถูกบรรจุในบรรจุมาตรฐานหรือลูกค้าที่ต้องการมี.
อุปกรณ์เสริมดังต่อไปนี้
a สายไฟความยาว 2 เมตร
b, 2 ลูกสําหรับการติดตั้งเซ็นเซอร์
