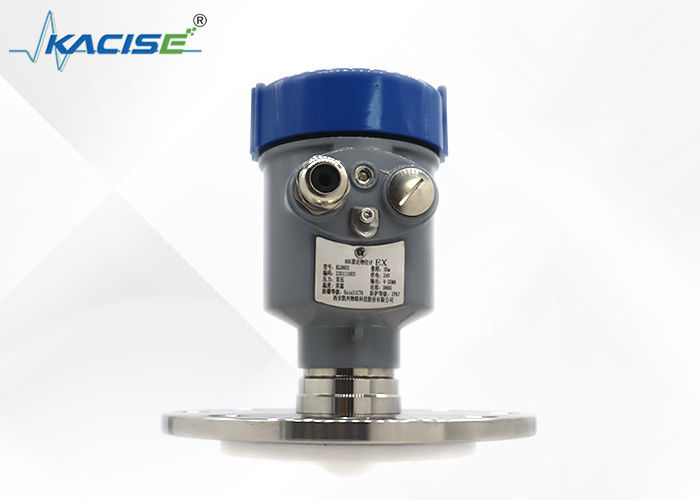

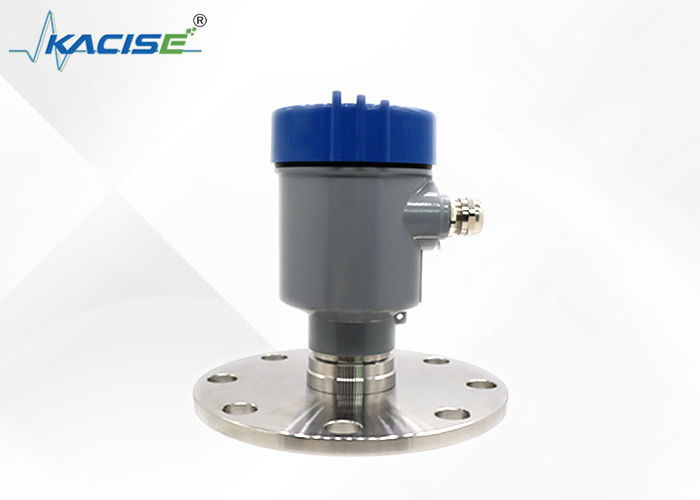

KLD803 PTFE 34mm Lens Antenna Radar Level Gauge ด้วยความถี่ 80GHz สําหรับฟองควายเหลวที่มีการกัดรังแรง

เกจวัดระดับเรดาร์ 80G ซีรีส์ KLD800 ใช้เทคโนโลยีคลื่นต่อเนื่องแบบมอดูเลตความถี่ (FMCW) เสาอากาศส่งสัญญาณเรดาร์ FM ความถี่สูง และความถี่ของสัญญาณเรดาร์จะเพิ่มขึ้นเป็นเส้นตรง สัญญาณเรดาร์ที่ส่งจะได้รับจากเสาอากาศเดียวกันหลังจากถูกสะท้อนโดยตัวกลางที่วัดได้ ในเวลาเดียวกัน ความแตกต่างของความถี่ระหว่างความถี่ของสัญญาณที่ส่งและความถี่ของสัญญาณที่ได้รับจะเป็นสัดส่วนกับระยะทางที่วัดได้ สัญญาณความแตกต่างของความถี่ที่รวบรวมไว้จะถูกแปลงฟูริเยร์แบบเร็ว (FFT) เพื่อให้ได้สเปกตรัมของเสียงสะท้อนที่สะท้อน และระยะห่างไปยังเป้าหมายที่จะวัดจะคำนวณตามสิ่งนี้

• เรดาร์คลื่นมิลลิเมตร ความแม่นยำในการวัดสามารถเข้าถึงได้ถึง ± 2 มม. และโซนตาบอดการวัดขั้นต่ำคือ 0.05 ม.
• ขนาดเสาอากาศที่เล็กลงช่วยให้วัดสภาพการทำงานได้มากขึ้น

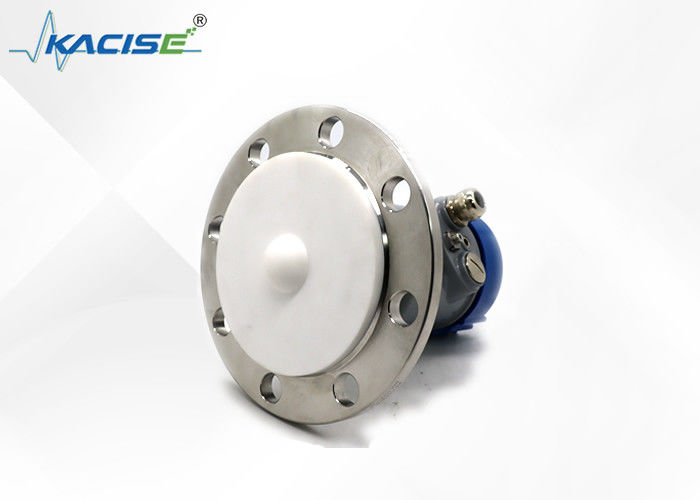

• เสาอากาศแบบเลนส์ที่หลากหลาย มุมการยิงที่เล็กกว่า พลังงานที่มีความเข้มข้นมากขึ้น สัญญาณเสียงสะท้อนที่แรงกว่า และความน่าเชื่อถือที่สูงกว่าผลิตภัณฑ์เรดาร์อื่นๆ ภายใต้สภาวะทางอุตสาหกรรมและเหมืองแร่เดียวกัน
• มีการเจาะทะลุได้ดีกว่าและสามารถใช้งานได้ตามปกติในกรณีที่มีการยึดเกาะและการควบแน่น
• ช่วงสัญญาณไดนามิกมีขนาดใหญ่ขึ้น และการวัดสื่อคงที่ไดอิเล็กทริกต่ำจะมีเสถียรภาพมากขึ้น
• โหมดการวัดหลายแบบ การตอบสนองของเรดาร์ในโหมดการวัดที่รวดเร็ว

เสาอากาศเรดาร์จะส่งคลื่นไมโครเวฟแบบแคบซึ่งจะสะท้อนกลับเมื่อไปถึงพื้นผิวของตัวกลางที่ทดสอบ จากนั้นระบบเสาอากาศจะรับอีกครั้ง สัญญาณจะต้องถูกส่งไปยังวงจรไฟฟ้าแล้วแปลงเป็นสัญญาณระดับ เนื่องจากความเร็วในการส่งผ่านของไมโครเวฟเร็วมาก เวลาในการส่งคลื่นไมโครเวฟไปยังพื้นผิวของตัวกลางที่ทดสอบแล้วสะท้อนกลับจึงเกือบเป็น 0

เมื่อติดตั้งเครื่องมือ ให้หลีกเลี่ยงการติดตั้งเหนือช่องป้อนวัสดุ และพยายามหลีกเลี่ยงวัตถุต่างๆ ที่ส่งผลต่อสัญญาณ เช่น ไม้พายกวน เป็นต้น
