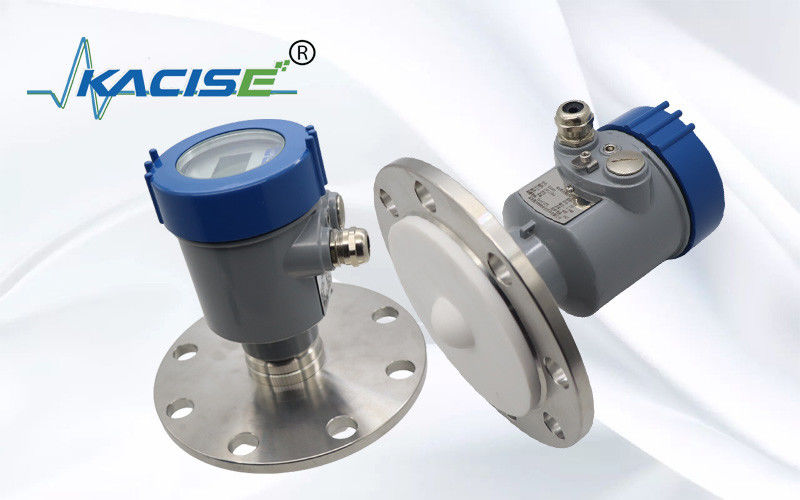

เครื่องส่งสัญญาณเรดาร์ Kacise 80GHz พร้อมช่วง 100 ม. และเอาต์พุต RS485 Modbus สำหรับของเหลวที่มีฤทธิ์กัดกร่อนรุนแรง

Kacise 80G เครื่องส่งระดับเรดาร์ความถี่ปรับ 100m OEM RS485 เครื่องรับระดับเรดาร์

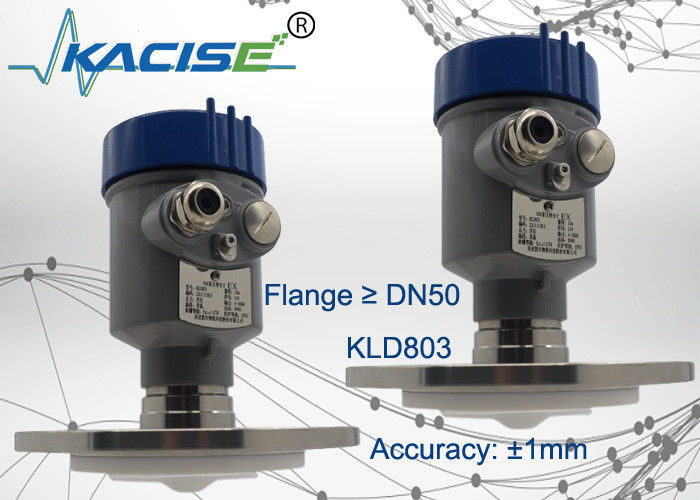

KLD803 80G เครื่องวัดระดับราดาร์ ใช้เทคโนโลยีคลื่นต่อเนื่องแบบปรับระดับความถี่ (FMCW) แอนเทนเน่ส่งสัญญาณราดาร์ FM ความถี่สูง และความถี่ของสัญญาณราดาร์เพิ่มขึ้นแบบเส้นตรง.สัญญาณราดาร์ที่ส่งไปถูกรับโดยแอนเทนเนียเดียวกัน หลังจากถูกสะท้อนโดยสื่อการวัดความแตกต่างความถี่ระหว่างความถี่ของสัญญาณที่ส่งและความถี่ของสัญญาณที่รับสัดส่วนกับระยะทางที่วัดสัญญาณความถี่ที่รวบรวมได้รับการแปลงฟูเรียที่รวดเร็ว (FFT) เพื่อได้รับสายสีของเสียงสะท้อนและระยะทางไปยังเป้าหมายที่จะวัดจะคํานวณขึ้นอยู่กับนี้.

1ขนาดสินค้า

แอนเทนเน่ราดาร์ส่งผลลัพธ์ไมโครเวฟแคบ ซึ่งจะสะท้อนกลับเมื่อมันถึงพื้นผิวของสื่อที่ทดสอบ และจากนั้นได้รับอีกครั้งโดยระบบแอนเทนเน่สัญญาณจะถูกส่งไปยังวงจรไฟฟ้าและต่อมาแปลงเป็นสัญญาณระดับเนื่องจากความเร็วในการถ่ายทอดของไมโครเวฟเร็วมาก เวลาที่ใช้ในการถ่ายทอดไมโครเวฟไปยังผิวของสื่อที่ทดสอบและจากนั้นสะท้อนกลับเกือบ 0.

2หลักการทํางาน

3ลักษณะทางเทคนิค

• ราดาร์คลื่นมิลลิเมตร ความแม่นยําในการวัดสามารถถึง ± 2 มิลลิเมตร และเขตตาบอดในการวัดขั้นต่ํา 0.05 ม.
• ขนาดแอนเทนน์ที่เล็กกว่า ทําให้สามารถวัดสภาพการทํางานได้มากขึ้น
• อานเตนนาเลนส์ที่หลากหลาย มุมการยิงที่เล็กกว่า พลังงานที่มุ่งเน้นมากขึ้น สัญญาณสะท้อนที่แข็งแกร่งขึ้น และความน่าเชื่อถือสูงกว่าสินค้าราดาร์อื่น ๆ ในสภาพอุตสาหกรรมและเหมืองแร่เดียวกัน
• มันมีการเจาะเข้าไปที่แข็งแกร่งขึ้น และสามารถใช้ได้ปกติในกรณีของการติดต่อและการบด
• ระยะสัญญาณไดนามิคใหญ่กว่า และการวัดสื่อคงที่แบบดียิเลคทริกต่ําคงที่กว่า
• รูปแบบการวัดหลายรูปแบบ, การตอบสนองของเรดาร์ในรูปแบบการวัดเร็ว

4รายละเอียดเทคนิคและการเลือกรุ่น

5ความต้องการในการติดตั้ง

เมื่อติดตั้งอุปกรณ์, หลีกเลี่ยงการติดตั้งมันเหนือช่องเข้าของวัสดุ, และพยายามหลีกเลี่ยงวัตถุต่าง ๆ ที่ส่งผลต่อสัญญาณ, เช่นการสั่นปัด, ฯลฯ

6การเชื่อมต่อไฟฟ้า

พลังงาน
(4?? 20) mA/HART ((2 สาย)
ไฟไฟฟ้าและสัญญาณกระแสไฟฟ้าออกแบ่งปันสายไฟฟ้าที่ป้องกันสองแกน โปรดดูข้อมูลทางเทคนิคสําหรับช่วงความกระชับกําลังไฟฟ้าเฉพาะเจาะจง
(4?? 20) mA ((4สาย/6สาย)
พลังงานไฟฟ้าต้องใช้เป็นส่วนตัวและสายไฟฟ้าที่ป้องกันด้วยสี่แกนถูกใช้สําหรับไฟฟ้าและสัญญาณปัจจุบัน (สัญญาณปัจจุบันและอินเตอร์เฟซ RS485 สามารถออกได้ในเวลาเดียวกัน, และสายเคเบิลที่ป้องกัน 6 หลักที่จําเป็นสําหรับการออกพร้อมกัน)
RS485/Modbus
พลังงานไฟฟ้าต้องการที่จะได้รับพลังงานแยกกัน, และสายไฟฟ้าที่ป้องกันสี่แกนถูกใช้สําหรับการให้พลังงานและสัญญาณดิจิตอล. (สัญญาณปัจจุบันและ RS485 อินเตอร์เฟซสามารถออกในเวลาเดียวกัน,และใช้สายไฟฟ้าที่ป้องกัน 6 หลักในการออกพร้อมกัน)

7การเชื่อมต่อ

8คู่มือความปลอดภัย

กรุณาปฏิบัติตามข้อบังคับของกฎระเบียบการติดตั้งไฟฟ้าในท้องถิ่นการทํางานทั้งหมดกับองค์ประกอบไฟฟ้าของเครื่องมือจะต้องทําโดยมืออาชีพที่ได้รับการฝึกอบรมอย่างเป็นทางการ. กรุณาตรวจสอบป้ายชื่อของเครื่องมือเพื่อให้แน่ใจว่ารายละเอียดสินค้าตอบสนองความต้องการของคุณกรุณาตรวจสอบว่าความดันของเครื่องไฟฟ้าสอดคล้องกับความต้องการบนป้ายชื่อของอุปกรณ์.

9. ระดับการป้องกัน

อุปกรณ์นี้ตอบสนองอย่างเต็มที่ความต้องการของชั้นคุ้มกัน IP66/67 กรุณาให้ความแข็งแกร่งของหัวปิดสายไฟฟ้า

วิธีการรับรองว่าอุปกรณ์ตอบสนองความต้องการของ IP67:

• พิจารณาให้แน่ใจว่า หัวประปาไม่ได้เสียหาย
• ดูว่าสายไฟไม่เสียหาย
• กรุณาให้แน่ใจว่าสายไฟที่ใช้ตรงกับความต้องการของระเบียบการเชื่อมต่อไฟฟ้า
• ก่อนการเข้าสู่อินเตอร์เฟซไฟฟ้า, บังเคเบิลลงเพื่อให้แน่ใจว่าน้ําจะไม่ไหลเข้าไปในเรือน, ดู 1
• กรุณาขัดเส้นเลือดขอด, ดู 2
• กรุณาเชื่อมต่ออินเตอร์เฟซไฟฟ้าที่ไม่ได้ใช้งานด้วยสปัคตาบอด ดู 3

10. ความเส้นตรงของเซ็นเซอร์

มุมขั้ว
มุมรังสีคือมุมรังสีที่ความหนาแน่นของพลังงานของคลื่นราดาร์ถึงครึ่งหนึ่งของค่าสูงสุดของมัน (ความกว้าง 3dB)ไมโครเวฟ ออก สัญญาณ นอก ระยะ แสง และ สามารถ ได้ รับ การ สะท้อน จาก วัตถุ ที่ สะกด.

ยิ่งขนาดแอนเทนเนียใหญ่และมุมรังสี α เล็กเท่าไหร่ ยิ่งเสียงสะท้อนการขัดแย้งจะน้อยลง
สําหรับการวัดที่แม่นยํามากขึ้น หลีกเลี่ยงการติดตั้งอุปกรณ์ภายในใด ๆ (เช่นสวิทช์ขั้นต่ํา, เครื่องตรวจวัดอุณหภูมิ, ฐาน, แหวนระยะว่าง, สายม้วนการทําความร้อน, แบฟล์, ฯลฯ)) ภายในช่วงของรังสีสัญญาณ.

โชว์สินค้าชุด KLD800
