Place of Origin:
CHINA
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
CE
Model Number:
KLD801
วิดีโอ
| คุณลักษณะ | ค่า |
|---|---|
| ความถี่ | 80GHz |
| เอาท์พุท | สองสาย /4...20MA/HART โปรโตคอล |
| ป้องกันการระเบิด | Exia IIC T6 GA/EXD IA IIC T6 GB |
| การป้องกัน | IP67 |
| พิสัย | 0.1m ～ 100m |
| ปานกลาง | ของเหลว |
| กระบวนการกดดัน | -0.1 ～ 0.3 MPa |
| แหล่งจ่ายไฟ | สองสาย /dc24v |

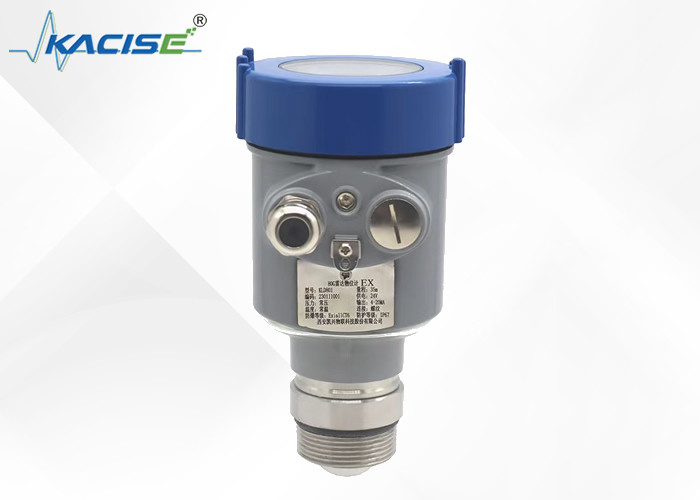

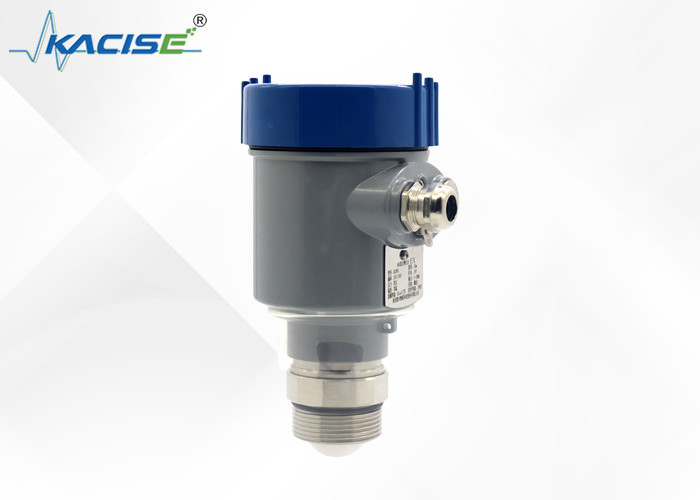

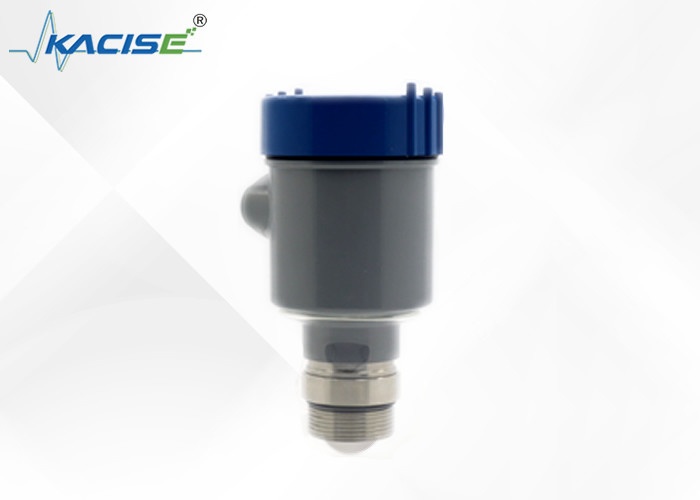

KACISE KLD801 OEM 15M 80G RS485 เครื่องส่งสัญญาณระดับเรดาร์ที่ไม่ได้สัมผัสได้รับการออกแบบมาโดยเฉพาะสำหรับถังบำบัดน้ำเสีย มันทำงานที่ความถี่ 80 กรัมและมีช่วง 15 เมตร ด้วยการสื่อสาร RS485 ทำให้สามารถถ่ายโอนข้อมูลได้อย่างราบรื่น คุณลักษณะที่ไม่ติดต่อช่วยให้มั่นใจได้ว่าการรบกวนน้อยที่สุดและการตรวจจับระดับที่แม่นยำซึ่งให้บริการโซลูชั่นที่เชื่อถือได้สำหรับการตรวจสอบถังบำบัดน้ำเสีย
เสาอากาศเรดาร์จะส่งสัญญาณไมโครเวฟแคบซึ่งจะสะท้อนกลับมาเมื่อถึงพื้นผิวของสื่อที่ทดสอบแล้วได้รับอีกครั้งโดยระบบเสาอากาศ สัญญาณจะถูกส่งไปยังวงจรไฟฟ้าแล้วแปลงเป็นสัญญาณระดับ เมื่อความเร็วในการส่งสัญญาณของไมโครเวฟเร็วมากเวลาที่ใช้สำหรับการส่งไมโครเวฟไปยังพื้นผิวของสื่อที่ทดสอบแล้วสะท้อนกลับมาเกือบ 0
| แบบอย่าง | KLD801 |
|---|---|
| ปานกลาง | ของเหลว |
| ช่วงการวัด | 0.05m ～ 10/20/30/60/100m |
| กระบวนการเชื่อมต่อ | G1½A / 1½nptเธรด / หน้าแปลน≥ DN40 |
| อุณหภูมิกระบวนการ | -40 ～ 80 ℃ |
| กระบวนการกดดัน | -0.1 ～ 0.3 MPa |
| ขนาดของเสาอากาศ | เสาอากาศเลนส์ 32 มม. |
| วัสดุเสาอากาศ | ptfe |
| ความแม่นยำ | ± 1 มม. |
| ชั้นเรียนป้องกัน | p67 |
| ความถี่ตรงกลาง | 80GHz |
| จุดเริ่มต้น | 3 ° |
| แหล่งจ่ายไฟ | ระบบสองสาย /dc24v /สี่สาย /dc12 ~ 24v /สี่สายระบบ /AC220V |
| ปลอก | อลูมิเนียม/พลาสติก/สแตนเลส |
| เอาต์พุตสัญญาณ | สองสาย /4...20MA/HART Protocol ระบบสี่สาย: 4 ... 20MA/RS485 MODBUS |
เมื่อติดตั้งเครื่องมือหลีกเลี่ยงการติดตั้งด้านบนทางเข้าวัสดุและพยายามหลีกเลี่ยงวัตถุต่าง ๆ ที่มีผลต่อสัญญาณเช่นการกวนพาย ฯลฯ
แหล่งจ่ายไฟ (4 ～ 20) MA/HART (2 ลวด)
แหล่งจ่ายไฟและสัญญาณปัจจุบันเอาต์พุตใช้สายเคเบิลป้องกันสองคอร์ โปรดดูข้อมูลทางเทคนิคสำหรับช่วงแรงดันไฟฟ้าเฉพาะ
(4 ～ 20) MA (4 ลวด/6 ลวด)
แหล่งจ่ายไฟจะต้องใช้พลังงานแยกกันและสายเคเบิลป้องกันสี่คอร์ใช้สำหรับแหล่งจ่ายไฟและสัญญาณปัจจุบัน (สัญญาณปัจจุบันและอินเทอร์เฟซ RS485 สามารถส่งออกในเวลาเดียวกันและจำเป็นต้องใช้สายเคเบิลป้องกันหกคอร์สำหรับเอาต์พุตพร้อมกัน)
Rs485/modbus
แหล่งจ่ายไฟจะต้องใช้พลังงานแยกต่างหากและสายเคเบิลป้องกันสี่คอร์ใช้สำหรับแหล่งจ่ายไฟและสัญญาณดิจิตอล (สัญญาณปัจจุบันและอินเทอร์เฟซ RS485 สามารถส่งออกในเวลาเดียวกันและจำเป็นต้องใช้สายเคเบิลป้องกันหกคอร์สำหรับเอาต์พุตพร้อมกัน)
โปรดปฏิบัติตามข้อกำหนดของกฎระเบียบการติดตั้งระบบไฟฟ้าในท้องถิ่น! ปฏิบัติตามกฎระเบียบท้องถิ่นเพื่อสุขภาพและความปลอดภัยของบุคลากร การดำเนินการทั้งหมดในส่วนประกอบไฟฟ้าของเครื่องมือจะต้องเสร็จสิ้นโดยผู้เชี่ยวชาญที่ได้รับการฝึกอบรมอย่างเป็นทางการ โปรดตรวจสอบป้ายชื่อของเครื่องมือเพื่อให้แน่ใจว่าข้อมูลจำเพาะของผลิตภัณฑ์ตรงตามความต้องการของคุณ โปรดตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟสอดคล้องกับข้อกำหนดบนแผ่นป้ายของเครื่องมือ
เครื่องมือนี้ตรงตามข้อกำหนดของระดับการป้องกัน IP66/67 โปรดตรวจสอบให้แน่ใจว่าการกันน้ำของหัวปิดผนึกสายเคเบิล
วิธีการตรวจสอบให้แน่ใจว่าการติดตั้งตรงตามข้อกำหนดของ IP67:
มุมลำแสง
มุมลำแสงคือมุมลำแสงที่ความหนาแน่นของพลังงานของคลื่นเรดาร์ถึงครึ่งหนึ่งของค่าสูงสุด (ความกว้าง 3dB) ไมโครเวฟปล่อยสัญญาณออกจากช่วงลำแสงและสามารถสะท้อนได้จากการรบกวนวัตถุ
| เส้นผ่านศูนย์กลางของเสาอากาศ | เสาอากาศเลนส์φ32mm | เสาอากาศเลนส์φ42mm | เสาอากาศเลนส์φ76mm | φ74.7มม. เสาอากาศที่มีการล้างอากาศ |
|---|---|---|---|---|
| มุมลำแสง | 7 ° | 6 ° | 3 ° | 3 ° |
ยิ่งขนาดเสาอากาศที่ใหญ่ขึ้นและมุมลำแสงที่เล็กลงจะมีการสร้างสัญญาณรบกวนน้อยลงเท่านั้น
สำหรับการวัดที่แม่นยำยิ่งขึ้นหลีกเลี่ยงการติดตั้งอุปกรณ์ภายในใด ๆ (เช่นสวิตช์ จำกัด เซ็นเซอร์อุณหภูมิฐานแหวนสุญญากาศขดลวดทำความร้อนแผ่นกั้น ฯลฯ ) ภายในช่วงของลำแสงสัญญาณ
