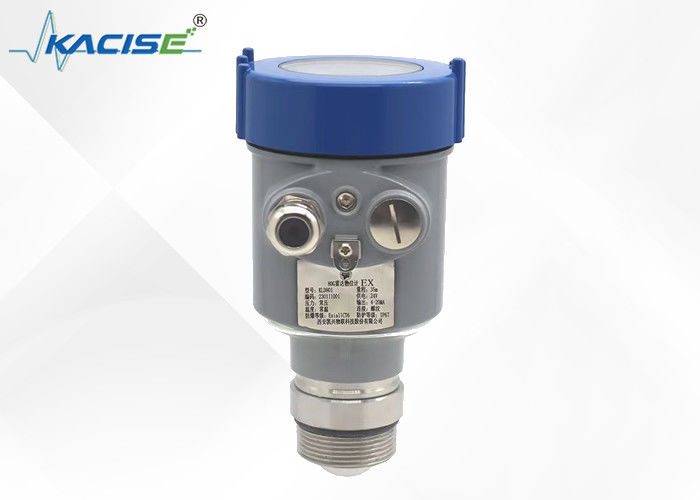

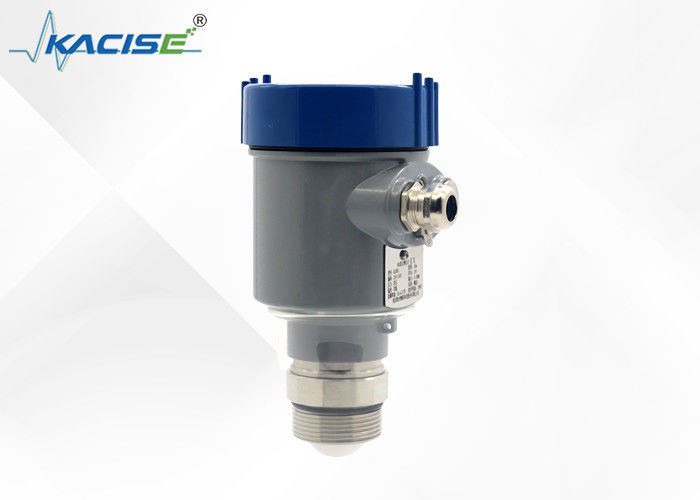

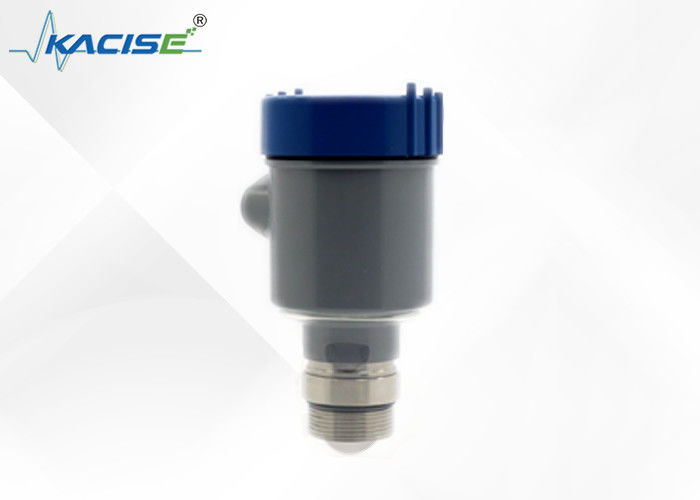

80GHz ระยะ 100m RS485 Radar Level Meter สําหรับเครื่องส่งระดับของของเหลวที่ไม่รุนแรง

100m ความถี่สูง 80G เครื่องวัดระดับเรดาร์ RS485 เครื่องส่งสัญญาณระดับของเหลวที่ไม่กัดกร่อน

เครื่องวัดระดับเรดาร์ 80G ความถี่สูง 100 ม. เป็นผลิตภัณฑ์ที่โดดเด่น มีอินเทอร์เฟซ RS485 และออกแบบมาสำหรับการวัดระดับของเหลวที่ไม่มีฤทธิ์กัดกร่อน ด้วยความถี่สูงและเทคโนโลยีขั้นสูง ทำให้สามารถตรวจจับระดับของเหลวได้สูงถึง 100 เมตรอย่างแม่นยำ ให้การส่งข้อมูลที่เชื่อถือได้และแม่นยำ

1. มิติของผลิตภัณฑ์

2. หลักการทำงาน
เสาอากาศเรดาร์จะส่งคลื่นไมโครเวฟแบบแคบซึ่งจะสะท้อนกลับเมื่อไปถึงพื้นผิวของตัวกลางที่ทดสอบ จากนั้นระบบเสาอากาศจะรับอีกครั้ง สัญญาณจะต้องถูกส่งไปยังวงจรไฟฟ้าแล้วแปลงเป็นสัญญาณระดับ เนื่องจากความเร็วในการส่งผ่านของไมโครเวฟเร็วมาก เวลาในการส่งคลื่นไมโครเวฟไปยังพื้นผิวของตัวกลางที่ทดสอบแล้วสะท้อนกลับจึงเกือบเป็น 0

3. คุณสมบัติทางเทคนิค

• เรดาร์คลื่นมิลลิเมตร ความแม่นยำในการวัดสามารถเข้าถึงได้ถึง ± 2 มม. และโซนตาบอดการวัดขั้นต่ำคือ 0.05 ม.
• ขนาดเสาอากาศที่เล็กลงช่วยให้วัดสภาพการทำงานได้มากขึ้น
• เสาอากาศแบบเลนส์ที่หลากหลาย มุมการยิงที่เล็กกว่า พลังงานที่มีความเข้มข้นมากขึ้น สัญญาณเสียงสะท้อนที่แรงกว่า และความน่าเชื่อถือที่สูงกว่าผลิตภัณฑ์เรดาร์อื่นๆ ภายใต้สภาวะทางอุตสาหกรรมและเหมืองแร่เดียวกัน
• มีการเจาะทะลุได้ดีกว่าและสามารถใช้งานได้ตามปกติในกรณีที่มีการยึดเกาะและการควบแน่น
• ช่วงสัญญาณไดนามิกมีขนาดใหญ่ขึ้น และการวัดสื่อคงที่ไดอิเล็กทริกต่ำจะมีเสถียรภาพมากขึ้น
• โหมดการวัดหลายแบบ การตอบสนองของเรดาร์ในโหมดการวัดที่รวดเร็ว

4. ข้อมูลจำเพาะทางเทคนิคและการเลือกรุ่น

5. ข้อกำหนดในการติดตั้ง
เมื่อติดตั้งเครื่องมือ ให้หลีกเลี่ยงการติดตั้งเหนือช่องป้อนวัสดุ และพยายามหลีกเลี่ยงวัตถุต่างๆ ที่ส่งผลต่อสัญญาณ เช่น ไม้พายกวน เป็นต้น

6. การเชื่อมต่อไฟฟ้า
พาวเวอร์ซัพพลาย
(4~20) mA/HART(2 สาย)
แหล่งจ่ายไฟและสัญญาณกระแสเอาต์พุตใช้สายเคเบิลหุ้มฉนวนแบบสองคอร์ร่วมกัน โปรดดูข้อมูลทางเทคนิคสำหรับช่วงแรงดันไฟจ่ายเฉพาะ
(4~20) มิลลิแอมป์ (4 สาย/6 สาย)
แหล่งจ่ายไฟต้องแยกจากกัน และใช้สายเคเบิลหุ้มฉนวน 4 คอร์สำหรับแหล่งจ่ายไฟและสัญญาณปัจจุบัน (สัญญาณปัจจุบันและอินเทอร์เฟซ RS485 สามารถส่งออกได้ในเวลาเดียวกัน และต้องใช้สายเคเบิลหุ้มฉนวน 6 คอร์สำหรับเอาต์พุตพร้อมกัน)
RS485/มดบัส
แหล่งจ่ายไฟจำเป็นต้องจ่ายไฟแยกต่างหาก และใช้สายเคเบิลหุ้มฉนวน 4 แกนสำหรับแหล่งจ่ายไฟและสัญญาณดิจิทัล (สัญญาณปัจจุบันและอินเทอร์เฟซ RS485 สามารถส่งออกได้ในเวลาเดียวกัน และต้องใช้สายเคเบิลหุ้มฉนวน 6 แกนสำหรับเอาต์พุตพร้อมกัน)

7. การเชื่อมต่อ

8. คู่มือความปลอดภัย
โปรดปฏิบัติตามข้อกำหนดของข้อบังคับการติดตั้งระบบไฟฟ้าในท้องถิ่น! ปฏิบัติตามข้อบังคับท้องถิ่นด้านสุขภาพและความปลอดภัยของบุคลากร การดำเนินการทั้งหมดกับส่วนประกอบทางไฟฟ้าของเครื่องมือจะต้องดำเนินการโดยผู้เชี่ยวชาญที่ได้รับการฝึกอบรมอย่างเป็นทางการ โปรดตรวจสอบป้ายชื่อของเครื่องมือเพื่อให้แน่ใจว่าข้อมูลจำเพาะของผลิตภัณฑ์ตรงตามความต้องการของคุณ โปรดตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟสอดคล้องกับข้อกำหนดบนแผ่นป้ายของอุปกรณ์

9. ระดับการป้องกัน
เครื่องมือนี้ตรงตามข้อกำหนดของระดับการป้องกัน IP66/67 อย่างสมบูรณ์ โปรดตรวจสอบให้แน่ใจว่าหัวซีลสายเคเบิลมีคุณสมบัติกันน้ำได้ ดังที่แสดงด้านล่าง:

วิธีตรวจสอบให้แน่ใจว่าการติดตั้งตรงตามข้อกำหนดของ IP67:
ตรวจสอบให้แน่ใจว่าหัวซีลไม่เสียหาย
ตรวจสอบให้แน่ใจว่าสายเคเบิลไม่เสียหาย
โปรดตรวจสอบให้แน่ใจว่าสายเคเบิลที่ใช้เป็นไปตามข้อกำหนดของกฎข้อบังคับการเชื่อมต่อไฟฟ้า
ก่อนเข้าสู่อินเทอร์เฟซทางไฟฟ้า ให้งอสายเคเบิลลงเพื่อให้แน่ใจว่าน้ำจะไม่ไหลเข้าสู่ตัวเครื่อง ดูที่ 1
โปรดขันต่อมสายเคเบิลให้แน่น ดูที่ 2
โปรดเสียบปลั๊กอินเทอร์เฟซไฟฟ้าที่ไม่ได้ใช้ด้วยปลั๊กแบบมู่ลี่ ดูที่ 3

10. เซนเซอร์เชิงเส้น
มุมลำแสง
มุมลำแสงคือมุมลำแสงที่ความหนาแน่นพลังงานของคลื่นเรดาร์ถึงครึ่งหนึ่งของค่าสูงสุด (ความกว้าง 3dB) ไมโครเวฟปล่อยสัญญาณออกนอกช่วงลำแสงและสามารถสะท้อนโดยวัตถุรบกวนได้

ยิ่งขนาดเสาอากาศใหญ่ขึ้นและมุมลำแสง α ยิ่งเล็กลง เสียงก้องรบกวนก็จะยิ่งน้อยลง
เพื่อการวัดที่แม่นยำยิ่งขึ้น ให้หลีกเลี่ยงการติดตั้งอุปกรณ์ภายในใดๆ (เช่น ลิมิตสวิตช์ เซ็นเซอร์อุณหภูมิ ฐาน แหวนสุญญากาศ คอยล์ทำความร้อน แผ่นกั้น ฯลฯ) ภายในช่วงของลำแสงสัญญาณ
การแสดงผลิตภัณฑ์ซีรีส์ KLD800
