เครื่องควบคุมจอดิจิตอล KDI Series รองรับการสื่อสารเครือข่ายหลายเครื่อง
คําแนะนํา
เครื่องควบคุมจอ KDI ซีรี่ย์มีความหลากหลายในการวัดและควบคุมอุณหภูมิ ความดัน ระดับของของเหลว ความยาว เป็นต้นรับประกันการแก้ไขเชิงเส้นที่แม่นยําสูงของสัญญาณไม่เชิงเส้น.
มันรวมกันทั้งจอดิจิตอล และจอแอนาล็อก ดิจิตอล LED แสดงค่าในเวลาจริง เพื่อการควบคุมที่แม่นยําขณะที่เสาแสง 40 เส้นให้การแสดงภาพที่ชัดเจนและเข้าใจง่ายสําหรับการเปรียบเทียบปารามิเตอร์ง่าย.
ผู้ใช้สามารถเข้าถึงการตั้งค่าปารามิเตอร์ภายใน เช่น ประเภทการใส่ข้อมูล และปารามิเตอร์การสื่อสารขอบคุณเทคโนโลยีที่ทันสมัย.
เครื่องควบคุมรองรับการสื่อสารหลายเครื่องด้วยฟังก์ชันสองทางแบบมาตรฐาน (RS - 232C ฯลฯ) และอัตราบอดปรับได้ (300 - 9600bps)มันสามารถสื่อสารกับอุปกรณ์ เช่น คอมพิวเตอร์ และ PLC เพื่อสร้างระบบที่ฉลาดด้วยเครื่องเก็บข้อมูลและโปรแกรมควบคุมอุตสาหกรรมจีน การจัดการเครือข่ายระหว่างเครื่องมือหลายเครื่องและคอมพิวเตอร์โฮสต์
ลักษณะ
· แนวคิดใหม่ของคอมพิวเตอร์ดิจิตอล auto-tuning
· การแสดงภาพการวัดที่ชัดเจนและชัดเจน
· สนับสนุนการสื่อสารเครือข่ายหลายเครื่อง โปรต็อกอลการสื่อสารสามารถตั้งค่าได้อย่างอิสระ
· อินเตอร์เฟซที่นิยามโดยผู้ใช้งานแบบเปิดเต็มที่
· กําหนดปารามิเตอร์ปิดการเก็บรักษาถาวรและปารามิเตอร์ล็อครหัสผ่าน
· การชําระค่าตอบแทนของหน่วยต่อหนาวแบบดิจิตอลเต็ม
· ขนาดโครงสร้างภายนอกหลายขนาด
· โหมดการสลับไฟฟ้า AC และ DC
ปริมาตร
การสอดคล้องกับเซ็นเซอร์อุณหภูมิการระบุมาตรฐาน:
| สัญญาณเข้า |
การเรียงราย ไม่ ไม่ |
การแก้ไข | เซนเซอร์ | ระยะทาง |
| B | 1 |
พลาติน30- พลาตินัม6โรเดียม
|
400~1800°C | |
| S | 1 | พลาติน10- พลาตินัม | 0°1600°C | |
| K | 1 | นิเคิล โครเมียม นิเคิลซิลิคอน | 0°1300°C | |
| E | 1 |
นิเคิลโครเมียมคอนสแตนตาน
|
0 ∼ 1000 °C | |
| J | 1 |
ธาตุเหล็กคอนสแตนตาน
|
0°1200°C | |
| T | 0.1 |
โรคคอปเปอร์คอนสแตนตาน
|
-199.9~3200°C | |
| Wre | 1 |
วอล์ฟสแตน3- ทองสแตน25
|
0°2300°C | |
| Pt100 | 1 | ความต้านทานความร้อนของเพลตินัม R0= 100Ω | -199°C | |
| Pt100 | 0.1 | ความต้านทานความร้อนของเพลตินัม R0= 100Ω | -199.9~320.0°C | |
| Cu50 | 0.1 | ความต้านทานความร้อนของทองแดง R0= 50Ω | -50.0~150.0°C |
มีเครื่องส่งสัญญาณมาตรฐาน:
| สัญญาณเข้า |
สัญญาณมาตรฐาน ระยะทาง |
ความต้านทานการเข้า | เครื่องส่งที่ตรงกัน | ระยะวัด |
|
สัญญาณ mV หลากหลาย 010mA 4?? 20mA 0V5V 1V5V 30~350Ω |
≥10MΩ ≤ 250Ω ≤ 250Ω ≥ 250KΩ ≥ 250KΩ |
เครื่องส่งเสียง รองรับเครื่องมือประเภท DDZ-II รองรับเครื่องมือประเภท DDZ-III รองรับเครื่องมือประเภท DDZ-II รองรับเครื่องมือประเภท DDZ-III รองรับกับเครื่องต้านความดันระยะไกล |
ตั้งตามความต้องการของผู้ใช้
ระยะ: -19999999 |
ปริมาตรเทคนิคหลัก
| สัญญาณเข้า | อานาล็อก |
ความต้านทาน: ความต้านทานทางความร้อนแบบมาตรฐาน (ความต้านทานความดันระยะไกล เช่น Pt100, Cu50)
คู่ไฟฟ้าไฟฟ้า: คู่ไฟฟ้าไฟฟ้าแบบมาตรฐาน (B, S, K, E, J, T, WRe ฯลฯ)
ปัจจุบัน: 0 ~ 10mA, 4 ~ 20mA, 0 ~ 20mA ฯลฯ (อุปสรรคการเข้า ≤ 250Ω) |
| ระยะวัด | -1999~9999 | |
| ความถูกต้อง | 00.2% FS ± 1 หรือ 0.5% FS ± 1 | |
| การแก้ไข | 10, 010.01 หรือ 0.001 | |
| การชดเชยอุณหภูมิ | 0 ~ 50 | |
| วิธีการแสดง |
-19999~9999 การแสดงค่าที่วัด -19999~9999 การแสดงค่าตั้ง 0 ~ 100% ราคาที่วัด การแสดงสถานะการทํางาน LED |
|
| ความแม่นยําของคอลัมน์แสง | ความแม่นยําของการแสดงเสาแสงคือ 1% | |
| วิธีควบคุม | ตําแหน่ง ON / OFF กับการตอบโต้ | |
| สัญญาณออก |
อานาล็อก output
|
DC 0-5V (ความจุของภาระ ≤ 250Ω) DC 1 ~ 5V (ความจุของภาระ ≤ 250Ω) DC 0 ~ 10mA (ความจุของภาระ ≤ 750Ω) DC 4 ~ 20mA (ความจุของภาระ ≤ 500Ω) |
|
เปลี่ยน output
|
ผลิตการควบคุมเรเล่ - รีเล่ ON/OFF กับการตอบโต้ ความจุสัมผัส: AC220V / 3A; DC24V / 6A (ความจุต่อต้าน)
การออกซิลิคอนที่ควบคุมได้-SCR (การควบคุมแรงกระแทกที่ผ่านศูนย์) สามารถก่อการกําหนดซิลิคอนที่ควบคุมได้: 400V/100A
การออกของเรเล่สภาพแข็ง - SSR (สัญญาณควบคุมเรเล่สภาพแข็ง) การออก 6 ~ 24 / 30mA (ความดันไม่สามารถปรับ) |
|
|
การสื่อสาร output
|
รูปแบบอินเตอร์เฟซ - อินเตอร์เฟสสื่อสารแบบสองทางแบบมาตรฐาน: RS-485, RS-232C, RS-422 เป็นต้น | |
| ผลิตภัณฑ์อาหาร | DC24V, ความจุภาระ ≤30mA | |
| วิธีควบคุม |
การควบคุมขีดจํากัด 1 ~ 4 แบบเลือก, การแสดง LED รูปแบบการควบคุมคือตัวเรเล่ ON / OFF ด้วยการตอบกลับ (ผู้ใช้สามารถตั้งมันได้อย่างอิสระ)
|
|
| ความแม่นยําของการควบคุม | ± 1 | |
| รูปแบบเตือน | คุณสามารถเลือก 1 ~ 4 เตือนขั้นต่ํา, การแสดง LED. โหมดการควบคุมคือตัวต่อส่ง ON / OFF กับการตอบกลับ (ผู้ใช้สามารถตั้งมันอย่างอิสระ) | |
| ความแม่นยําของสัญญาณเตือน | ± 1 | |
| การชดเชยอุณหภูมิ | 0 5 0 °C อัตโนมัติค่าตอบแทนอุณหภูมิดิจิตอล | |
| การตั้งค่าปารามิเตอร์ |
• การตั้งค่าแบบดิจิตอล •ค่าการตั้งค่าปารามิเตอร์ถูกเก็บไว้อย่างถาวรเมื่อปิด •ค่าการตั้งค่าปารามิเตอร์ Password Lock |
|
| วิธีการป้องกัน |
• ระเบิดการตัดต่อวงจรทางเข้า (เมื่อ thermocouple หรือความต้านทาน input) • ระเบิดการเข้าเกิน/ต่ํากว่าระยะ • การตั้งค่าใหม่อัตโนมัติของพลังงานภายใต้แรงดัน •ทํางานผิดปกติ การรีเซ็ตอัตโนมัติ (สุนัขเฝ้า) |
|
| การสื่อสารออนไลน์ | โปรต็อกอลการสื่อสารเป็นระบบสองสาย ระบบสามสาย หรือระบบสี่สาย (เช่น RS485, RS232C, RS422 ฯลฯ) สามารถขอโดยเฉพาะจากผู้ใช้ได้อัตรา baud ของ 300 ถึง 9 6 0 0 b p s สามารถตั้งอิสระโดยปารามิเตอร์ภายในของเครื่องมือ. อินเตอร์เฟซและหน่วยหลักถูกแยกโดยไฟฟ้าแสง และระยะทางการสื่อสารสามารถถึง 1.2 กม. ระบบใช้โหมดการสื่อสาร master-slaveวงจรควบคุมทั้งหมดเพียงต้องการหนึ่ง สอง (สามคอมพิวเตอร์ชั้นบนสามารถเรียกหมายเลขอุปกรณ์ที่กําหนดโดยผู้ใช้งานและเรียกสถานที่ของเครื่องมือแต่ละครั้งและสามารถใช้ในการกําหนดปริมาตรภายในของเครื่องมืออุปกรณ์พร้อมกับซอฟต์แวร์เก็บข้อมูลและควบคุมอุตสาหกรรม สามารถทําการสื่อสารออนไลน์ระหว่างอุปกรณ์หลายเครื่องและไมโครคอมพิวเตอร์หนึ่งหรือมากกว่า | |
| สถานที่ใช้ |
• อุณหภูมิบริเวณ 0°C • ความชื้นสัมพันธ์ ≤ 85 RH • หลีก เลี่ยง ก๊าซ ที่ กิน แรง |
|
| พลังงาน |
แบบปกติ: • แหล่งพลังงานเส้นตรง C 220 V + 10 - 15 % (50 Hz ± 2 Hz) ประเภทพิเศษ • A C 90 ~ 260 V - ไฟฟ้าสวิทช์ • D C 24 V ± 2 V - การปิดไฟฟ้า |
|
| การบริโภคพลังงาน |
• ≤ 5 W (A C 220 V ไฟฟ้าเส้น) • ≤4 W (A C 90 V ~ 265 V การสลับพลังงาน) • ≤4W (D C 4V พลังงาน) |
|
| น้ําหนัก | 420g ( AC220V ไฟฟ้าเส้น) | |
ขนาด
ขนาดช่องเปิดวงจร (mm)

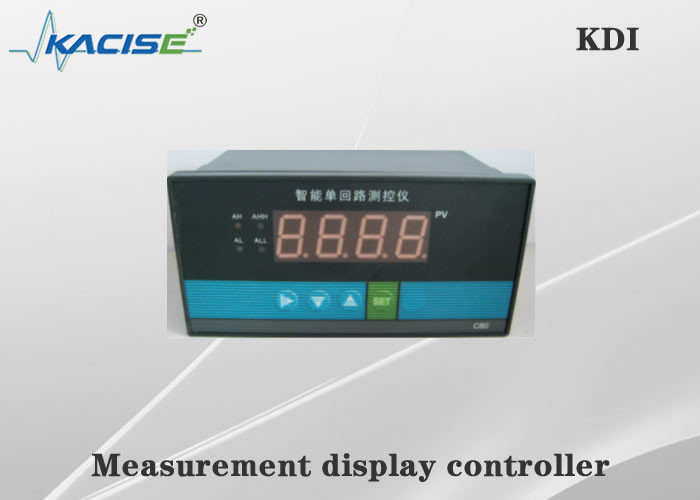

-ซีรีส์ C80.T880 (แบบแนวราบ)
-ชุด C40 (ชนิดแนวราบ)
-ชุด C70 (ชนิดแนวราบ)
-ซีรีส์ C10 (แบบแนวราบ)

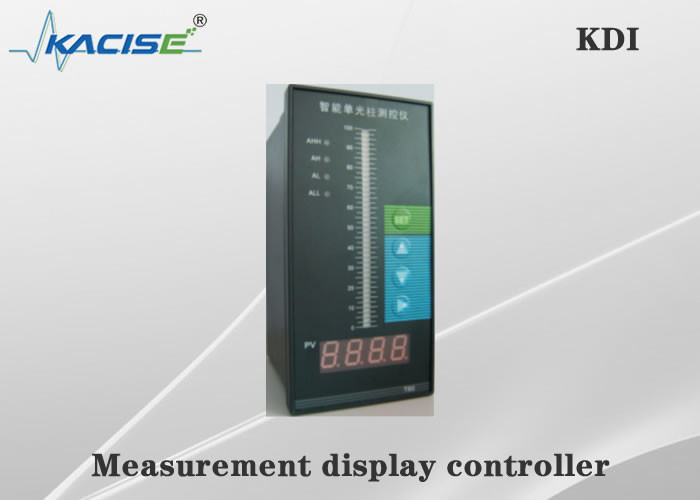

-S80.ST80 ซีรี่ย์ (ตั้ง)
-S40 ซีรีส์ (ตั้ง)
- ซีรีส์ C90
ข้อมูลการสั่งซื้อ
| รุ่น | รหัส | คําอธิบาย | |||||||||
| เด็ก... | |||||||||||
| ลักษณะภายนอก |
C S |
อุปกรณ์แสดงภาพแนวราบ (หมายเหตุ 1) อุปกรณ์แสดงภาพแนวตั้ง (หมายเหตุ 1) |
|||||||||
| ขนาด |
1 4 7 8 9 |
48 X 48 มิลลิเมตร 96 X 48mm (แนวราบ) 48 X 96mm (แนวตั้ง) ขนาด 72 X 72 มิลลิเมตร 160 X 80mm (แนวราบ) 80 X160mm ((แนวตั้ง) ขนาด 96 X 96 มิลลิเมตร |
|||||||||
| การควบคุม |
01 03 04 |
จอแสดงผลการวัด การควบคุมขีดจํากัดคู่ การควบคุมขีดจํากัด 4 ตัว หรือการออกสัญญาณขีดจํากัด 4 ตัว (หมายเหตุ 2) |
|||||||||
| วิธีการสื่อสาร | ดู "วิธีการสื่อสาร" | ||||||||||
| ผลิต | ดู "วิธีการผลิตเครื่องมือ" | ||||||||||
| หน่วยงาน | ดู "รหัสเลือกประเภท input" | ||||||||||
| วิธีการเตือนครั้งแรก |
N H L |
ไม่มีสัญญาณเตือน (สามารถยกเว้น) ระบบควบคุม / เตือนขั้นสูงสุด (ระดับ 4 ระบบควบคุม / เตือนขั้นสูงสุด 2H หมายเหตุ 2) ระบบควบคุมขีดจํากัดล่าง / ระเบิด (ระเบิดขีดจํากัด 4 ระเบิด) |
|||||||||
| วิธีเตือนครั้งที่สอง |
N H L |
ไม่มีสัญญาณเตือน (สามารถยกเว้น) ระบบควบคุม / เตือนขั้นสูงสุด (ระดับ 4 ระบบควบคุม / เตือนขั้นสูงสุด 2H หมายเหตุ 2) ระบบควบคุมขีดจํากัดล่าง / ระเบิด (ระเบิดขีดจํากัด 4 ระเบิด) |
|||||||||
| ผลิตภัณฑ์อาหาร | P | ความแรงผลิต DC24V | |||||||||
| พลังงาน |
W T |
พลังงานพลังงาน DC24V แหล่งไฟฟ้า AC90 ~ 265V (แลกเปลี่ยนแหล่งไฟฟ้า) แหล่งพลังงาน AC220V (สามารถยกเว้นการให้พลังงานแบบเส้นตรง) |
|||||||||
