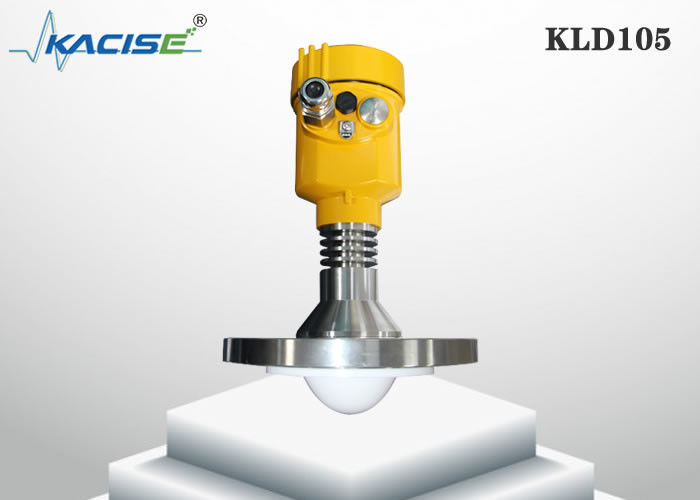

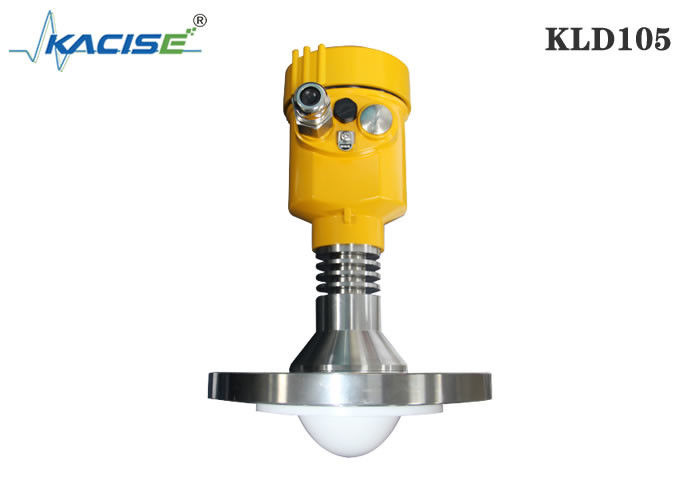

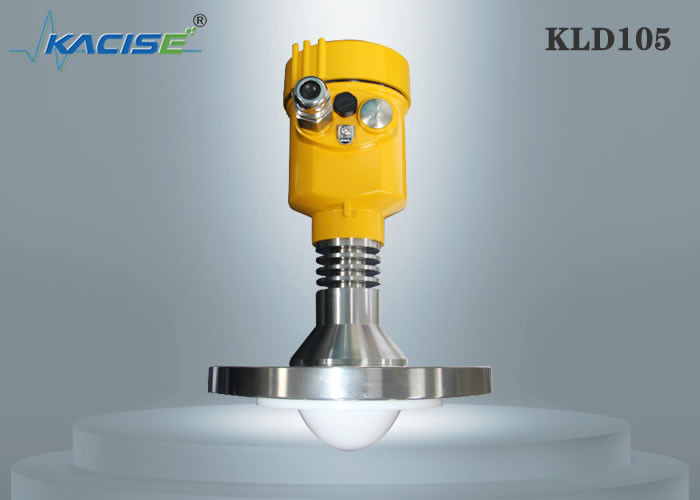

เครื่องวัดระดับราดาร์ FM 80G พร้อมการป้องกัน IP67 มุมการเปิด 3° และอานเตนนา PTFE สําหรับการวัดของเหลว

หลักการทั่วไปของมาตรวัดระดับเรดาร์คลื่นต่อเนื่อง FM คือเรดาร์จะปล่อยคลื่นแม่เหล็กไฟฟ้าที่ด้านบนของถัง และเรดาร์จะได้รับคลื่นแม่เหล็กไฟฟ้าหลังจากถูกสะท้อนจากตัวกลาง ความแตกต่างของความถี่ δf ระหว่างสัญญาณที่ได้รับและสัญญาณที่ส่งจะเป็นสัดส่วนกับระยะทาง R จากพื้นผิวของตัวกลาง: R=C (ความเร็ว)*δf (ความแตกต่างของความถี่)/2/K (ความชันการปรับความถี่) เนื่องจากทราบความเร็วของแสง C และความชันการปรับความถี่ K ความแตกต่างของความถี่ δf สามารถประมาณได้เพื่อให้ได้ระยะทาง R จากตำแหน่งการติดตั้งเรดาร์ไปยังพื้นผิววัสดุ จากนั้นลบระยะทางเชิงพื้นที่จากเรดาร์ไปยังพื้นผิววัสดุผ่านความสูงรวมที่ทราบของถัง (เรียกว่าความสูงว่างเปล่า) เพื่อให้ได้ความสูงของระดับวัสดุ

1. เรดาร์คลื่นมิลลิเมตร มีความแม่นยำในการวัดสูงถึง ±1 มม. และพื้นที่ตาบอดขั้นต่ำ 0.1 ม.
2. ขนาดเสาอากาศที่เล็กลงช่วยให้วัดสภาพการทำงานได้มากขึ้น
3. เสาอากาศแบบเลนส์ที่หลากหลาย มุมการยิงที่เล็กกว่า พลังงานที่เข้มข้นกว่า สัญญาณเสียงสะท้อนที่แรงกว่า ภายใต้สภาวะทางอุตสาหกรรมและเหมืองแร่เดียวกัน เมื่อเปรียบเทียบกับผลิตภัณฑ์เรดาร์อื่นๆ จะมีความน่าเชื่อถือที่สูงกว่า
4. ด้วยความสามารถในการซึมผ่านที่แข็งแกร่ง สามารถใช้งานได้ตามปกติแม้ว่าจะมีการยึดเกาะและการควบแน่นก็ตาม
5. ช่วงสัญญาณไดนามิกมีขนาดใหญ่ขึ้น และการวัดค่าตัวกลางคงที่ไดอิเล็กทริกต่ำจะมีเสถียรภาพมากขึ้น
6. โหมดการวัดที่หลากหลาย เวลาปฏิกิริยาเรดาร์ในโหมดการวัดที่รวดเร็วจะน้อยกว่า 1S
