สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
CE
Model Number:
KUM-A
หมายเหตุ: ข้อมูลระยะทางสําคัญมาก
เครื่องวัดระดับอัลตรัสซอน RS485 เป็นเครื่องมือที่สําคัญในวิศวกรรมเทศบาล มันใช้คลื่นอัลตรัสซอน เพื่อตรวจจับระดับของของเหลวให้แม่นยํามันสามารถนําไปใช้ในระบบที่มีอยู่ได้ง่ายเครื่องวัดนี้มีความน่าเชื่อถือและแม่นยําสูง ทําให้สามารถติดตามน้ํา, น้ําเสีย หรือของเหลวอื่น ๆ ในอํานวยการเทศบาลได้อย่างต่อเนื่อง เพื่อให้การดําเนินงานและการจัดการที่มีประสิทธิภาพ
ลักษณะทางเทคนิค:

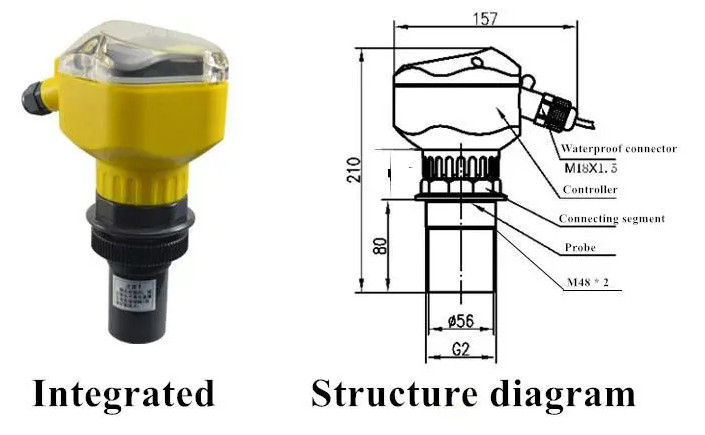

โครงสร้าง:
ข้อมูลการใช้งาน:
| ปริมาตร | ประเภทคอมแพคต์ | แบ่ง แบบ |
| ระยะทาง | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
| ความถูกต้อง | 00.5% ~ 1% | |
| การแก้ไข | 3 มิลลิเมตรหรือ 0.1% ((ที่ใหญ่กว่านั้นมีประสิทธิภาพ) | |
| การแสดง | LCD ภาษาอังกฤษ | LCD ภาษาอังกฤษ |
| การออกแบบแบบแอนาล็อก |
ความจืด 4 สาย 4?? 20mA/510Ω 2 สาย 4?? 20mA/250Ω ความจุ |
ความจืด 4 ∙ 20mA/510Ω |
| การออกของเรเล่ | 2 ทาง AC 250V/5A หรือ DC 30V/5A สามารถเขียนโปรแกรมได้ ((ไม่จํากัด) | 2 หรือ 4 ทาง AC 250V/ (NO:10A,NC:6A) หรือ DC 24V/ 10A สามารถเขียนโปรแกรมได้ (ไม่จําเป็น) |
| พลังงาน |
24VDC (ปกติ) 220V AC+15% @ 50Hz 12VDC แบตเตอรี่ |
24VDC 120mA (ปกติ) 220V AC+15% @ 50Hz 12VDC แบตเตอรี่ |
| อุณหภูมิสิ่งแวดล้อม |
อุปกรณ์แสดงภาพ-20 ̊+60°C เครื่องแปลง 20°C+80°C |
อุปกรณ์แสดงภาพ -20 ̊+60 °C เครื่องแปลง 20°C+80°C |
| การสื่อสาร | RS485,RS232 (ไม่จําเป็น) | |
| Pโรโตโคล | Modbus-RTU | |
| การคุ้มครอง | อุปกรณ์แสดงภาพ IP66,เครื่องแปลง IP68 | |
| สายแลกเปลี่ยน | ไม่ |
ปกติ 10m ขนาดสูงสุด 100m สามารถสั่งได้ (เมื่อไม่มีการรบกวนไฟฟ้าแม่เหล็ก) |
| การติดตั้งเครื่องแปลง | ตามระยะและเครื่องแปลง | ตามระยะและเครื่องแปลง |
| การบริโภคพลังงาน |
พลังงานเฉพาะของชนิดแบ่งเป็นดังต่อไปนี้: ด้วยการออก mA เท่านั้น มันคือ 1.5W/24V (มาตรฐาน) ด้วยการออก RS485 เท่านั้น มันคือ 0.9W/24V (ไม่จํากัด) มีทั้งการออก RS485 และ mA เป็น 1.6W/24V (ไม่จํากัด) เพิ่มตัวสลับสองตัว, พลังงานเพิ่มขึ้น 0.8W / 24V (ไม่จําเป็น); พลังงานของ 220VAC แบบแบ่งเป็น 5W/220VAC
พลังงานเฉพาะของอุปกรณ์สี่สายคอมแพคต์คือดังนี้ การออกเพียง mA เป็น 1W/24V (มาตรฐาน); ด้วยการออกเพียง RS485 เป็น 0.6W/24V (ไม่จํากัด) มีทั้งการออก RS485 และ mA เป็น 1.1W/24V (ไม่จํากัด) เพิ่มตัวสลับสองตัว, พลังงานเพิ่มขึ้น 1W / 24V (ไม่จําเป็น); พลังงานของอุปกรณ์สี่สายขนาดเล็ก 220VAC คือ 5W/220VAC
พลังการออกเครื่องมือ 2 สายคอมแพคต์ 24 วอลต์ และมูลค่าปัจจุบันการออกเครื่องมือที่เกี่ยวข้องกัน: (4mA/0.096W-20mA/0.48W) |
|
การเลือกรุ่น:
| KUM-A | ||||||
| ระยะการวัด | ||||||
| A | 5 เมตร | |||||
| B | 10 เมตร | |||||
| C | 15 เมตร | |||||
| D | 20 เมตร | |||||
| E | 30 เมตร | |||||
| F | 40 เมตร | |||||
| G | 50 เมตร | |||||
| H | 60 เมตร | |||||
| สัญญาณออก | ||||||
| A | 4-20mA | |||||
| ความถูกต้อง | ||||||
| 0.5 | 00.5% | |||||
| 1.0 | 1% | |||||
| พลังงาน | ||||||
| A | 24Vdc | |||||
| B | 11 ~ 30Vdc | |||||
| ประเภทของเครื่องตรวจ | ||||||
| A | PVDF | |||||
| B | อลูมิเนียม | |||||
| C | ABS | |||||
| D | สแตนเลส 316L | |||||
| E | เทฟลอน | |||||
| F | โลหะไทเทเนียม | |||||
การใช้งานและการติดตั้ง:
ปัญหาและการแก้ไขทั่วไป คําแนะนําระหว่างการติดตั้ง
| คําอธิบายความผิดพลาด | สาเหตุของการออก | การแก้ไข |
| เครื่องวัดไม่แสดง ไม่ทํางาน | แหล่งพลังงานผิด การเชื่อมไฟผิด | ตรวจสอบว่าไฟฟ้า DC24v ถูกต้อง ตรวจสอบว่าสายไฟถูกต้อง |
| อุปกรณ์มีการแสดง, ไม่ทํางาน | 1. เครื่องวัดระดับไม่ได้สอดคล้องกับระดับของของเหลวหรือระดับของวัสดุ 2. ระดับของของเหลวเปลี่ยนแปลงมาก 3พื้นผิวของวัสดุนี้ไม่เรียบร้อยมาก 4ด้านผิวของของเหลวมีชั้นผสมหนากว่า 5ด้านล่างของถังไม่เรียบหลังจากของเหลวถูกว่างและวัสดุถูกว่าง 6นอกระยะการวัด |
1. ปรับทิศทางการสอดคล้องของเครื่องวัดระดับ, และใช้ระดับน้ํามันเพื่อปรับและเพิ่มท่อพลาสติกในถัง 2. ใช้เครื่องวัดระดับที่มีระยะที่ใหญ่กว่า 3. ใช้เครื่องวัดระดับที่มีช่วงที่ใหญ่กว่าหรือวิธีการวัดอื่น ๆ 4. โดยธรรมชาติจะดําเนินการอีกครั้งหลังจากการเพิ่มของเหลวหรือวัสดุ 5. ใช้เครื่องวัดระดับที่มีระยะที่ใหญ่กว่า |
| การแสดงเครื่องมือไม่มั่นคงหรือค่าที่วัดมีค่าเบี่ยงเบนที่ใหญ่ | 1. ระดับวัสดุเข้าจุดตาย 2ค่าวัดระยะทางใหญ่กว่าความสูงการติดตั้ง 3มีการขัดแย้งทางแม่เหล็กแรง 4วัตถุที่ปิดคลื่นเสียง 5. แฟลนจ์โลหะได้รับการเตรียมบนระดับเมตร 6พื้นที่ปล่อยหรือด้านข้างของเครื่องสํารวจสัมผัสกับโลหะ |
1. ยกเครื่องวัดระดับขึ้น หรือป้องกันระดับที่สูงเกินไป 2. ปรับปรุงความสูงการติดตั้งให้ค่าที่ถูกต้อง 3อุปกรณ์ต้องเชื่อมต่อกับพื้น และปกป้องเครื่องวัดระดับ 4. เปลี่ยนตําแหน่งการติดตั้งหรือเพิ่มท่อพลาสติก 5เปลี่ยนไปใช้ฟลานจ์พลาสติก 6. ใช้ถุงยางเพื่อแยกจากโลหะ |
สําหรับถังที่มีช่องติดตั้งหรือซอนด์ที่วางอยู่ในท่อกลม ความยาวของสายเชื่อม flange ของถังขนาด 4m, 6m และ 8m แบบระดับชั้นควรจะต่ํากว่า 400 mmและความยาวของถ้วยระดับ 12m ขนาดขนาดยาวควรจะน้อยกว่า 400mm.
โซนเซอร์ระดับ 150 มิลลิเมตร, 15 มิลลิเมตร, 20 มิลลิเมตร, 30 มิลลิเมตรควรเด่นออกจากประตูการติดตั้ง
