Place of Origin:
China
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
CE
Model Number:
KUM2500C
KUM2500C เครื่องตรวจจับระดับถังน้ํามันด้วยเสียงฉาย 0.1mm ความละเอียดการวัด
1. ภาพรวมการผลิต
2ลักษณะ
3การนําเสนอผลิตภัณฑ์

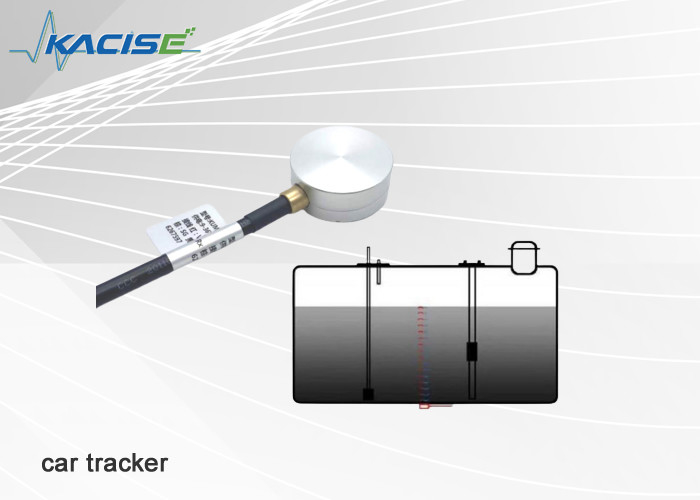

3.1รูปภาพของผลิตภัณฑ์จริงแสดงในรูปต่อไปนี้

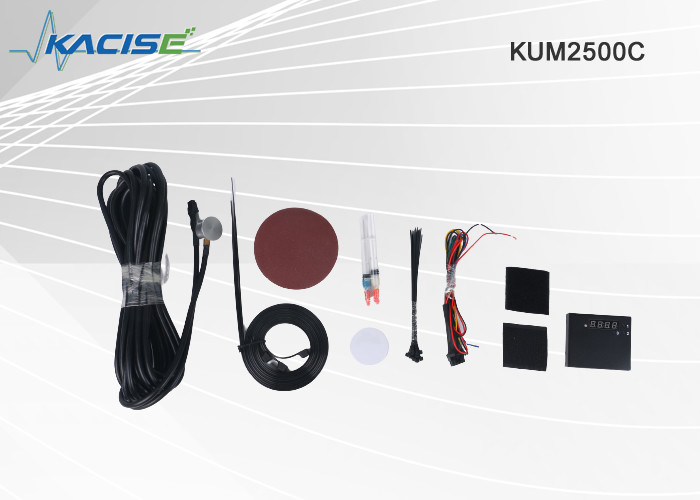

3.2รายการการตั้งค่าสินค้า
รายการการตั้งค่าแบบมาตรฐาน:
| จํานวน | ชื่อ | จํานวน | หน่วย | คําสังเกต |
| 1 |
ส่วนใหญ่ของเซ็นเซอร์ระดับน้ํามันคลื่นฉายเสียง ยูทราซอน |
1 | เซต | |
| 2 | โซน ultrasonic | 1 | ชิ้น | ความยาวรวม 9M กับสายขยาย |
| 3 | สายอินเตอร์เฟซผู้ใช้ | 1 | ชิ้น | รวมถึงสายไฟฟ้าและสายอินเตอร์เฟซข้อมูล |
| 4 | แพ็คเกจการติดตั้ง | 1 | แพ็คเกจ | เครื่องเชื่อม ultrasonic (กล่องเล็ก 1) / เครื่องจับเชือก 1.2 เมตร (3 ชิ้น) / 15CM เทป (15 ชิ้น) / กระดาษทราย (2 ชิ้น) |
รายการการปรับแต่งที่ไม่ต้องการ:
| จํานวน | ชื่อ | หน่วย | คําสังเกต |
| 1 | คลอมเฉพาะ | ขวด |
|
3.3ปริมาตรเทคนิค
| โลตติจ์ทํางาน | 9 ~ 36VDC |
| การใช้พลังงานสูงสุด | 0.8W/12VDC |
| อุณหภูมิการทํางาน | -40°C~+85°C (ระดับอุตสาหกรรม) |
| ความชื้นในการทํางาน | 5% ~ 90% |
| ระยะการวัด | กําหนดตามวัสดุและความหนาของถัง; สําหรับแผ่นเหล็กความหนา 5 มิลลิเมตร ระยะการวัดคือ 5 ~ 200 ซม. |
| ขอบเขตของพัสดุพัสดุ | ≤0.8kg หรือ 0.8MPa |
| ความแม่นยําของการวัดของของเหลว | ± 1% |
| อินเตอร์เฟซอุปกรณ์ | ให้บริการพอร์ตออกของความดัน / กระแสแบบแอนาล็อก, พอร์ตข้อมูล RS232 และ RS485. |
| ปริมาตรการพอร์ตสื่อสาร |
อัตราเบอดโดยกําหนดตัว คือ 9600 ไม่มีบิตเช็ค บิตข้อมูล 8 หลัก บิตหยุด 1 หลัก และไม่มีการควบคุมของเหลวค่าระดับของของเหลวที่วัดโดยเซ็นเซอร์ในเวลาจริงวิธีการได้รับใน 10s หลังจากการประมวลผล smoothing. หมายเหตุ: อัตราการส่งและระยะเวลาการส่งข้อมูลสามารถปรับแต่งได้ |
3.4 ลักษณะของสินค้า
1ความแม่นยําสูง: อัตราความละเอียดของการวัดความสูงของระดับน้ํามันของเซ็นเซอร์ระดับน้ํามันคือ 0.1 มิลลิเมตรและความแม่นยําของการวัดคือ ± 0.5%ความแม่นยําในการวัดสูงสามารถรับประกันได้ในอุณหภูมิสูงและสภาพแวดล้อมภายนอกเย็นสูง.
2. ความมั่นคงระยะยาวที่ดี: เครื่องตรวจจับระดับน้ํามันใช้วิธีการวัดคลื่นฉีด ultrasonic และดําเนินการวัดที่ไม่ติดต่อ magnetic sliding system measurement methods that adopt direct contact measurement methods at present generally so as to avoid corrosion and pollution of oil level sensor by fuel oil and maintain long-term stability.

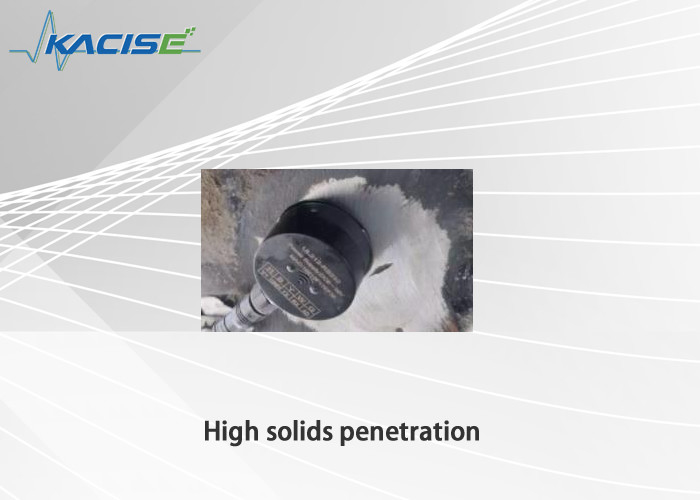

3. การติดตั้งและบํารุงรักษาที่ง่าย: มันเพียงแค่ต้องการที่จะติดตั้งเครื่องตรวจจับที่ส่วนล่างของถังน้ํามันภายนอก ไม่มีความจําเป็นที่จะเปลี่ยนระบบการวัดที่มีอยู่ของถังน้ํามันไม่จําเป็นต้องเจาะรูและเปลี่ยนถังน้ํามัน.ในขณะเดียวกัน, มันสามารถรับประกันการทํางานปกติของอดีตเครื่องวัดน้ํามันของยานพาหนะ
4เสียงสภาพแวดล้อม การบริโภคพลังงานที่ต่ํา การวัดโดยไม่ต้องสัมผัส ทําให้ไม่จําเป็นต้องเจาะรูบนหรือปรับปรุงถังน้ํามัน ไม่มีสกปรกและมลพิษจะนําไปยังน้ํามันเชื้อเพลิง
5ความน่าเชื่อถือที่แข็งแกร่ง: ยังคงทํางานปกติในสภาพแวดล้อมที่เป็นศัตรู; แอนติ-ความชื้น, แอนติ-กรด, retardant อักเสบ, แอนติ-การแทรกแซงและ Intelligent

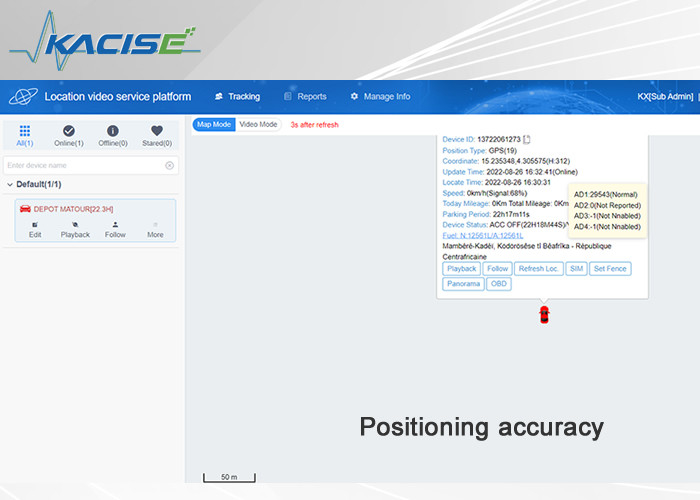

ผลิตภัณฑ์สามารถใช้ได้อย่างอิสระโดยใช้จอแสดงภาพเสริม.ยังสามารถใช้ได้กับอุปกรณ์ GPS โดยการถ่ายทอดข้อมูลไปยังหลังเวทีผ่านอุปกรณ์ GPS สําหรับสถิติข้อมูลการวิเคราะห์คําแถลง และการสอบถาม.
2.5. พื้นที่ใช้
เครื่องตรวจจับระดับน้ํามันด้วยเสียงฉีดฉีดถูกกําหนดให้ใช้กับทุกประเภทของยานพาหนะ (เช่นยานพาหนะ logistics, taxi, รถบัสและรถโดยสาร เป็นต้น) เพื่อบันทึกการเติมน้ํามันการบริโภคน้ํามันของรถยนต์ที่มีระบบดิจิตอล เพื่อป้องกันการขโมยน้ํามัน, หลีกเลี่ยงการสูญเสียทรัพยากร, ปรับปรุงประสิทธิภาพการจัดการและความปลอดภัยการจราจร และปรับปรุงระดับการจัดการการดําเนินงาน
4.สายไฟ
1. จัดสายขยายในห้องนั่งรถ. การเชื่อมไฟ ควรตามเส้นขั้วของยานในเวลาของการเชื่อมไฟ. มันไม่ควรมีผลกระทบกับตัวลดลดของเดิม, การซ่อมหัวฯลฯ และฟังก์ชันเดิมอื่นๆ.
2สายขยายควรอยู่ห่างจากมอเตอร์ของรถยนต์ เพื่อหลีกเลี่ยงการผลิตการขัดขวางไฟฟ้าแม่เหล็กที่ผลิตโดยมอเตอร์
3. ปลายของสายสํารวจและสายต่อเติมควรถูกกลมกลืนอย่างถูกต้องเพื่อป้องกันการตก
4เส้นสายขยายควรมีระยะทางอย่างน้อย 20 ซม. จากส่วนที่ทําความร้อนของรถยนต์วางสายไฟที่ตําแหน่งการติดตั้งของรถยนต์อย่างสมเหตุสมผล.
5เชื่อมรถและยืนยันข้อมูลแพลตฟอร์ม
1. ตัดสายจากเครื่องไฟฟ้าและติดตั้งตัวหลักในตําแหน่งใกล้ GPS (ที่น้ําไม่รั่วจะเกิดขึ้น) และติดตั้งมันอย่างถูกต้อง
2สายไฟสีแดงและสีดําของสายอินเตอร์เฟซผู้ใช้ถูกเชื่อมต่อกับไฟฟ้าสาธารณะของรถยนต์ด้วยสายไฟสีแดงที่เชื่อมต่อตําแหน่งบวกและสายไฟสีดําที่เชื่อมต่อขั้วลบ
เลือกโหมดอินเตอร์เฟซตามอินเตอร์เฟสการบริโภคน้ํามันการเก็บของ GPS
A. ปริมาณแบบแอนาล็อก: เส้นสีเขียวเชื่อมต่อกับพอร์ตแอนาล็อกการรวบรวม GPS สายสีดําเชื่อมต่อกับพื้นแอนาล็อกการรวบรวม GPS
B. การสื่อสาร RS232: สายเหลือง (TX) เชื่อมต่อกับ GPS RX และสายสีฟ้า (RX) เชื่อมต่อกับ GPS TX สายสีดํา (GND) เชื่อมต่อกับ GPS แอร์ด
C. การสื่อสาร RS485 สายสีน้ําตาล (B) เชื่อมต่อกับ B ของ GPS สายสีม่วง (A) เชื่อมต่อกับ A ของ GPS และสายสีขาวเชื่อมต่อกับพื้น GPS
3. เปิดและตรวจสอบว่าแพลตฟอร์มให้ข้อมูลการใช้น้ํามัน
