สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
CE
Model Number:
KUS / KUM Series
วิดีโอ
วิดีโอ

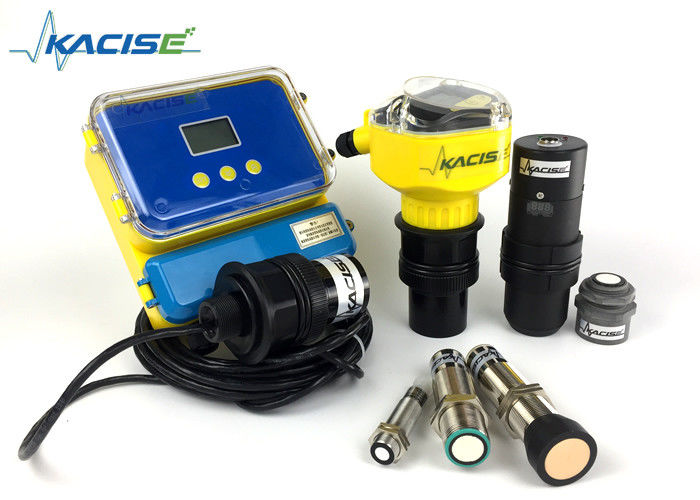

ระยะไกล Ultrasonic ระดับเมตร ระยะ 10 เมตร ถึง 60 เมตร
หลักการ
เครื่องแปลงเสียง ultrasonic ส่งออกแรงกระแทก ultrasonic กระจายไปยังสื่อการวัดผ่านสื่อการสื่อสารผ่านการสะท้อนและจากนั้นกลับไปที่เครื่องแปลงรับผ่านสื่อเสียง, อัลตรซองที่วัดกระจายจากตัวส่งไปยังตัวรับในสื่อเสียงของเวลา. จากนั้นตามความเร็วของเสียงในสื่อเสียง,มันสามารถพิจารณาจากตัวแปลงไปยังระยะทางพื้นผิวสื่อเพื่อกําหนดระดับของของเหลว ดังนั้นเราสามารถคํานวณระยะห่างจากโซนด์ไปยังพื้นผิวสะท้อน D = C * t / 2 (หารด้วย 2 คือเพราะคลื่นเสียงจากตัวส่งไปยังตัวรับ, D คือระยะทาง, C คือความเร็วของเสียง, t คือเวลา)
ลักษณะ
การวัดโดยไม่ต้องสัมผัส
เวลาตอบสนองที่สั้น
พร้อมจอ
การออกต่าง ๆ เป็นตัวเลือก: สวิตช์, อานาล็อก, หรือ RS485
การออกค่าระดับหรือการออกระยะทาง
คําแนะนํา
เครื่องตรวจจับ ultrasonic ใช้คลื่นเสียงในการตรวจจับที่ไม่ได้สัมผัสและไม่สวมใส่ในกลุ่มเป้าหมายวัตถุโลหะหรือวัตถุที่ไม่ใช่โลหะสภาพแวดล้อม เช่น ควัน, ฝุ่น, สิ่งแวดล้อมหรือฝนมีผลเล็กมากต่อผลการตรวจจับของเซ็นเซอร์ฉายเสียง
ปริมาตร
ซีรี่ย์ KUM
| KUM-A | KUM-B | |
| หน้าที่ | ประเภทรวม | ประเภทแบ่ง |
| ระยะทาง | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m | 5m,10m,15m,20m,30m40m50m60m70m |
| ความถูกต้อง | 1% | 1% |
| การแก้ไข | 3 มิลลิเมตรหรือ 0.1% ((ใหญ่กว่า) | 3 มิลลิเมตรหรือ 0.1% ((ใหญ่กว่า) |
| การแสดง | LED ภาษาจีนและภาษาอังกฤษ | LED ภาษาจีนและภาษาอังกฤษ |
| การออกแบบแบบแอนาล็อก |
สายสี่สาย 4 ~ 20mA/510Ω ความจืด 2 สาย 4 ~ 20mA / 250Ω |
4 ~ 20mA/510Ωความจุ |
|
การออกของเรเล่
|
สองกลุ่ม: AC 250V/8A หรือ DC 30V/5A สถานะสามารถเขียนโปรแกรมได้ |
สองกลุ่มสําหรับช่องเดียว สี่กลุ่มสําหรับช่องสองช่อง AC 250V/8A หรือ DC 30V/5A สถานะสามารถเขียนโปรแกรมได้ |
| พลังงานไฟฟ้า |
มาตรฐาน:24VDC ไม่จําเป็น: 220V AC+15% 50Hz |
มาตรฐาน:220V AC+15% 50Hz ไม่จําเป็น: 24VDC หรือ 120mA ปรับแต่ง:12VDC หรือแบตเตอรี่ |
|
สิ่งแวดล้อม อุณหภูมิ |
LED:-20 ~ + 60 °C สัญลักษณ์: 20 ~ + 80 °C |
LED: -20 ~ + 60 °C สัญลักษณ์: 20 ~ + 80 °C |
| การสื่อสาร |
ตัวเลือก:485,232 การสื่อสาร (ข้อตกลงการผลิต) |
ตัวเลือก:485,232 การสื่อสาร (ข้อตกลงการผลิต) |
| ระดับการป้องกัน |
LED:IP65 โซน: IP68 |
LED: IP65 โซน: IP68 |
| โซน Kabel | ไม่ | สแตนดาร์ 10 เมตร ยาวที่สุด 100 เมตร |
| การติดตั้งเครื่องสํารวจ | ตามระยะและชนิดของซอนด์ | ตามระยะและชนิดของซอนด์ |
| การบริโภคพลังงาน |
ประเภทแบ่ง พลังงานประกอบไฟฟ้า:24V ไม่มีรีเลย์: 100mA ช่อง 1 ของรีเลย์: 120mA ช่อง 2 ของเรเล่: 145mA ช่อง 3 ของเรเล่: 170mA ช่อง 4 ของรี: 190mA พลังงานเฉพาะอย่างยิ่งคือดังนี้ ไม่มีรีเลย์: 24 × 100mA = 2.4W ช่อง 1 ของรี: 24×120mA=2.9W ช่อง 2 ของรี: 24×145mA=3.5W ช่อง 3 ของรี: 24 × 170mA = 4.1W; ช่อง 4 ของรี: 24×190mA=4.6W |
|
| การบริโภคพลังงาน |
แบบบูรณาการ ((ระบบสี่สาย) พลังงานประกอบไฟฟ้า:24V ไม่มีรีเลย์: 80mA ช่อง 1 ของรีเลย์: 105mA ช่อง 2 ของเรเล่: 130mA พลังงานเฉพาะอย่างยิ่งคือดังนี้ ไม่มีรีเลย์: 24×80mA=1.9W;; ช่อง 1 ของรี: 24×105mA=2.5W ช่อง 2 ของรี: 24×130mA=3.1W |
|
| การบริโภคพลังงาน |
ประเภทบูรณาการ ((ระบบ 2 สาย) พลังงานประกอบไฟฟ้า:24V ไม่มีรีเลย์: 30mA พลังงานเฉพาะอย่างยิ่งคือดังนี้ ไม่มีรีเลย์: 24×30mA=0.72W |
|

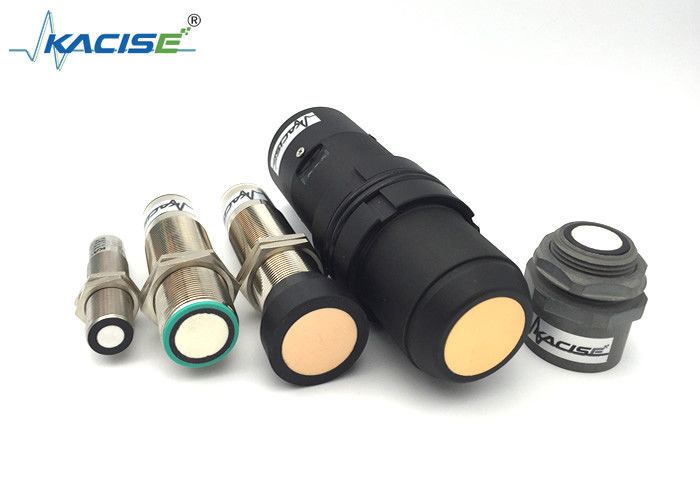

| M18 | |
| ระยะการตรวจจับ | 150... 1000 มม. |
| ระยะการปรับ | 150.... 1000 มม. |
| พื้นที่ที่ใช้ไม่ได้ | 0... 150 มิลลิเมตร |
| ความช้าในการตอบสนอง | ประมาณ 10 ms |
| M30-type1 | |
| ระยะการตรวจจับ | 200... 2000 มิลลิเมตร |
| ระยะการปรับ | 200....2000 มิลลิเมตร |
| พื้นที่ที่ใช้ไม่ได้ | 0... 200 มิลลิเมตร |
| ความช้าในการตอบสนอง | ประมาณ 10 ms |
| M30-type2 | |
| ระยะการตรวจจับ | 300... 3500 มิลลิเมตร |
| ระยะการปรับ | 300.... 3500 มิลลิเมตร |
| พื้นที่ที่ใช้ไม่ได้ | 0... 300 มิลลิเมตร |
| ความช้าในการตอบสนอง | ประมาณ 20 ms |
| M30-type3 | |
| ระยะการตรวจจับ | 400... 6500 มิลลิเมตรหรือ 600-12000 มิลลิเมตร |
| ระยะการปรับ | 400....6500 มิลลิเมตรหรือ 600-12000 มิลลิเมตร |
| พื้นที่ที่ใช้ไม่ได้ | 0... 400 มม. |
| ความช้าในการตอบสนอง | ประมาณ 40 ms |
ฉันndicatราคา/oเปร่าtngmeอัตรา
| สีฟ้า LED |
Flashing: โปรแกรมสามารถดําเนินการ, สถานะนี้ ไลด์สีฟ้าจะส่องประมาณ 5 นาทีหลังจากที่พลังงานของเซนเซอร์เปิดตัว แสดงให้เห็นว่าเซนเซอร์สามารถเขียนโปรแกรมได้ |
| สีเหลือง LED |
การระบุภาวะการเปลี่ยน flashing: during program function object detected การตรวจพบวัตถุระหว่างการทํางานของโปรแกรม |
| LED สีแดง |
การทํางานปกติ: ไฟส่องแสดงว่าพบความผิดพลาด การเขียนโปรแกรม: แป้ง, เสียเสียงสะท้อน นั่นหมายความว่าเซ็นเซอร์ถูกปกปิด หรือไม่มีวัตถุในด้านหน้าของเซ็นเซอร์ |
Eฉันectริคาล specอีฟีแมวions
| ความดันการทํางาน UB | 13... 30 วอลต์ DC, รีปปิล 10 % SS |
| กระแสไฟฟ้าที่ใช้ในอาการไม่มีภาระ I0 | ≤ 45 mA |
รุ่น IOT
| ความดันการทํางาน UB | 3.3-16 DC, รีปปิล 10 %SS |
| กระแสไฟฟ้าที่ใช้ในอาการไม่มีภาระ I0 | ≤ 15 mA ระบบนอน ≤ 1 mA ระบบตื่นโดย uart |
ฉันnput
| ประเภท input | 1 หน่วยงานสอน |
|
ระยะการทํางาน A1: 0V/GND... +1 V ระยะทํางาน A2: +6 V +UB |
|
| อุปสรรคการเข้า: > 4.7 kΩ ; กระแทกของโปรแกรม TEACH-IN: ≥ 1 s |
Output
| ประเภทผลิต |
1 การออกสวิทช์ E4, NPN NO/NC, สามารถเขียนโปรแกรมได้ 2 การออกสวิทช์ E4, PNP NO/NC, สามารถเขียนโปรแกรมได้ 3 อานาล็อก 0-10V ออก E4 โปรแกรม 4 อานาล็อก 4-20mA ออก E4 สามารถโปรแกรม 5 RS485 ออก E4 สามารถโปรแกรมได้ |
| ปริมาณกระแสการทํางาน | 200 mA ป้องกันการตัดสั้น/การอ้วน |
| การตั้งค่าโดยกําหนด | จุดเปลี่ยน A1:150mm จุดเปลี่ยน A2: 1000mm |
| การลดความดัน | ≤ 2.5 V |
| ความแม่นยําซ้ํา | ≤ 1 % |
| ความถี่การสลับ f | ≤ 13 Hz (ปรับแต่งให้กับรุ่นความถี่สูง) |
| ระยะความอ่อนไหว H | 5 % ของระยะการทํางานที่กําหนดไว้ |
| อุปทานของอุณหภูมิ | ± 1% ของค่าขนาดเต็ม |
Ambient กรณีnditons
| อุณหภูมิบริเวณ | -25...70 องศาเซลเซียส (248...343K) |
| อุณหภูมิการเก็บรักษา | -40...85 องศาเซลเซียส (233...358K) |
Mechราคาicอัล สเปคอีฟีแมวions
| การเชื่อมต่อ | เครื่องเชื่อม V1 ((M12×1), 4-pin |
| ระดับการป้องกัน | IP66 |
| บ้านทอ | เนื้อทองแดง |
| เครื่องแปลง |
สารผสม epoxy resin/กลมกลมโคลน โพลียูเรธานฟอง ปกปิด PBT |
1. Q: มีข้อมูลอะไรที่ต้องให้เลือก mod ที่เหมาะสมนาระยะไกล Ultrasonic ระดับเมตร ระยะ 10 เมตร ถึง 60 เมตร?
ตอบ: กรุณาให้ข้อมูล:สาขาใช้งาน,ระยะ, สัญญาณออก,กลาง, พลังงานไฟฟ้าเพื่อให้เราสามารถเลือกรุ่นและนําเสนอราคาให้คุณได้อย่างรวดเร็ว
2. Q: คุณเป็นบริษัทการค้าหรือผู้ผลิต?
ตอบ: เราเป็นผู้ผลิตที่ได้รับการอนุมัติจาก ISO ที่เชี่ยวชาญในอุปกรณ์วัดระดับและการไหล
บริการ OEM และ ODM มีให้บริการ ยินดีต้อนรับเข้าชมเรา
3Q: MOQ ของคุณคืออะไร?
A: เพื่อเริ่มต้นการร่วมมือของเรา, สั่งตัวอย่างเป็นที่ยอมรับ.
4ถาม: วันจัดส่งของคุณคืออะไร?
A: วันจัดส่งประมาณ 3-15 วันทําการหลังจากได้รับการชําระเงิน
5คําถาม: หลักการการชําระเงินของคุณคืออะไร
A: เราสนับสนุน T / T, PayPal และการรับประกันการค้า
สําหรับการสั่งการผลิตจํานวนมาก เป็นเงินฝาก 30% ก่อนและ 70% เงินสมดุลก่อนการส่ง
6คําถาม: วิธีการชําระเงิน Trade Assurance คืออะไร
A: มันเป็นบริการฟรี ที่สามารถปกป้องคําสั่งของคุณ จากการชําระเงินถึงการจัดส่ง
และตอนนี้เรามี 104 ดอลลาร์สหรัฐ000.00 เงินประกันตัว เพื่อรับรองคําสั่งของคุณ
7. Q: คุณมีการรับประกัน?
ตอบ: ครับ เรามีการรับประกัน 12 เดือน
