สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
CE
Model Number:
KUS3000-M30
วิดีโอ
วิดีโอ

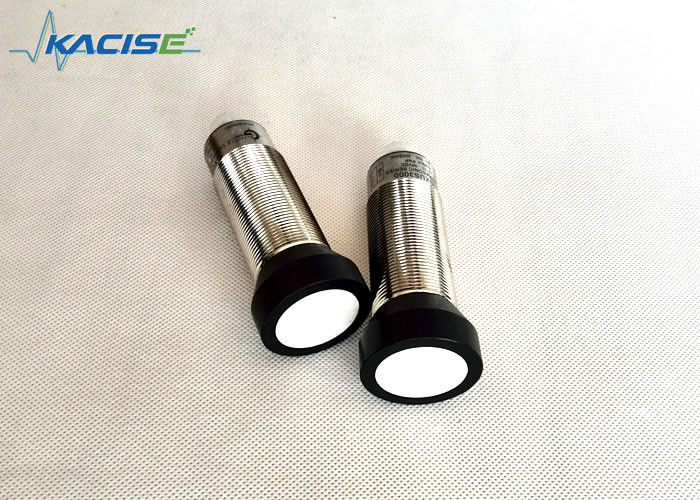

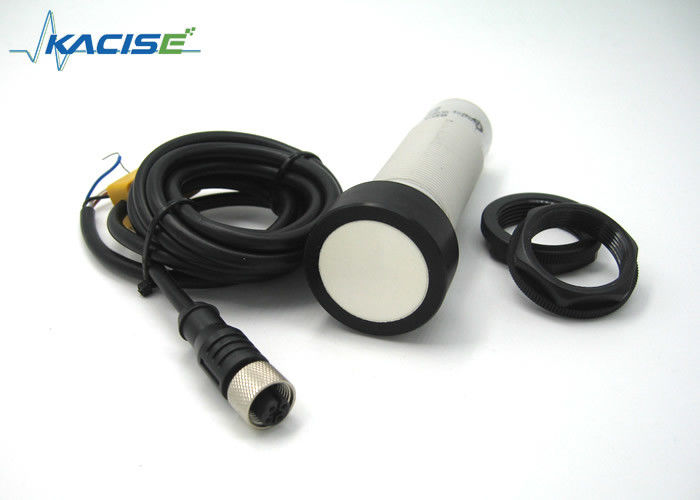

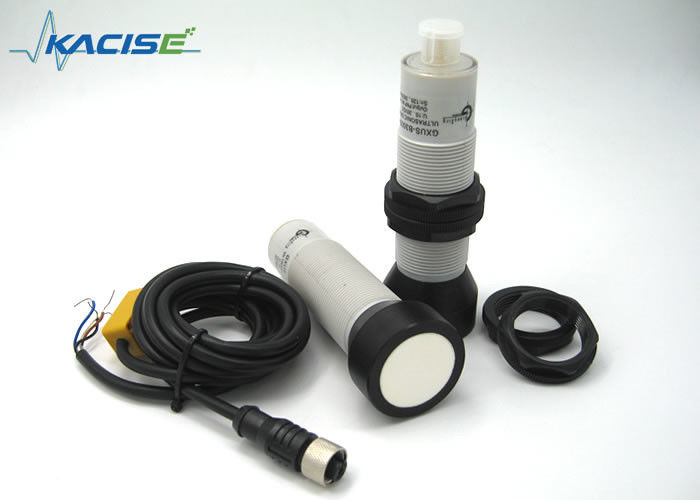

4m 4-20mA / 0-10V ระยะ Ultrasonic Sensor สําหรับอุตสาหกรรมอาหาร
การใช้งาน
อุตสาหกรรมอาหาร
งานไม้และเฟอร์นิเจอร์
การเกษตร
การก่อสร้าง
การผลิตกระดาษ
การวัดระดับ
วิศวกรรมเครื่องจักร
การจัดการด้วยวัสดุ
คําแนะนํา
เครื่องตรวจจับระยะ ultrasonic ทํางานโดยส่งเสียง ultrasonic ไปยังวัตถุเป้าหมายและรับเสียงสะท้อนที่เกิดจากวัตถุโดยวัดความแตกต่างระหว่างเวลาระหว่างการส่งและการรับ, ระยะทางระหว่างตัวแปลงและพื้นผิวของวัตถุสามารถคํานวณโดยใช้ความเร็วของเสียงในสื่อ. ระยะทาง (D) ได้กําหนดโดยสูตร D = C * t / 2,ที่ C คือความเร็วของเสียง, และ t คือเวลาที่ใช้
เครื่องตรวจจับระยะ ultrasonic M30 ใช้วัดระยะสว่าง ultrasonic และเทคโนโลยีการวัดความแตกต่างเวลาที่แม่นยํา เพื่อตรวจจับระยะทางระหว่างเซ็นเซอร์และวัตถุเป้าหมายอย่างแม่นยํามันมีข้อดี เช่น การวัดแม่นยํา, การทํางานโดยไม่ต้องสัมผัส, กันน้ํา, ทนทานต่อการกัดกร่อน, ค่าใช้จ่ายต่ํา, และพื้นที่ตาบอดขั้นต่ํา. เซ็นเซอร์นี้เหมาะสําหรับการใช้งานที่เกี่ยวข้องกับระดับของเหลวและการวัดระยะทาง.
ลักษณะ
หน้าต่างการวัด ปรับได้
พื้นที่ที่ใช้ไม่ได้เล็ก
ไม่ติดต่อ
สามารถสอนได้
ขนาด
ปริมาตร
ข้อมูลทั่วไป
| ระยะการตรวจจับ | 200... 4000 มม. |
| แผ่นเป้าหมายมาตรฐาน | 100 มิลลิเมตร x 100 มิลลิเมตร |
| ความถี่ของเครื่องแปลง | ประมาณ 85 kHz |
| ความช้าในการตอบสนอง | ประมาณ 325 ms |
ตัวชี้วัด/วิธีการทํางาน
| สีฟ้า LED | เปิดไฟ |
| สีเหลือง LED | solid: วัตถุในช่วงการประเมิน |
| flashing: การทํางานของโปรแกรม อุปกรณ์ตรวจพบ | |
| LED สีแดง | solid: ความผิดพลาด |
| flashing: การทํางานของโปรแกรม ไม่พบวัตถุใดๆ |
รายละเอียดไฟฟ้า
| ความดันการทํางาน UB | 10... 30 วอลต์ DC, รีปปิล 10 % SS |
| กระแสไฟฟ้าที่ใช้ได้โดยไม่มีภาระ I0 | ≤ 50 mA |
ผลิต
| ประเภทผลิต | 1 การออกแบบแบบแอนาล็อก 0-10V หรือ 4...20mA |
| การแก้ไข | ระยะการประเมิน [mm]/4000, แต่ ≥0.35mm |
| ความเบี่ยงเบนของเส้นโค้งลักษณะ | ≤ 0.2% จากค่าขนาดเต็ม |
| ความแม่นยําซ้ํา | ± 1% ของค่าขนาดเต็ม |
| อุปทานภาระ | 0... 500 โอม |
| อุปทานของอุณหภูมิ | ≤ 2 % ของมูลค่าขนาดเต็ม |
สภาพแวดล้อม
| อุณหภูมิบริเวณ | -25... 70 °C |
| อุณหภูมิการเก็บรักษา | -40... 85 °C |
รายละเอียดทางกล
| ประเภทการเชื่อมต่อ | เครื่องเชื่อมเครื่อง M12 x 1, 4-pin |
| ระดับการป้องกัน | IP65 (IP67 สามารถเลือก) |
| วัสดุ | บ้าน: นิเคิลเคลือบทองแดงหรือพลาสติก |
จอแสดงไฟ LED
| การแสดงผลตามโหมดการทํางาน | LED สีแดง | LED สีเหลือง |
|
ขั้นต่ําการประเมินของ TEACH-IN จดหมายวัตถุ ไม่พบวัตถุ วัตถุไม่แน่นอน (Teach-IN ไม่ถูกต้อง) |
ออกไป แสงสว่าง ใน |
แสงสว่าง ออกไป ออกไป |
| ระบบปกติ (ช่วงการประเมิน) | ออกไป | ใน |
| ความผิด | ใน | สภาพเดิม |
สภาพการติดตั้ง
ถ้าเซ็นเซอร์ถูกติดตั้งที่อุณหภูมิแวดล้อมลดต่ํากว่า 0 °C มันควรทําดีในมาตรการป้องกันมันต้องติดตั้งไว้ตรงกลางของเส้นโฮสเวย์.
