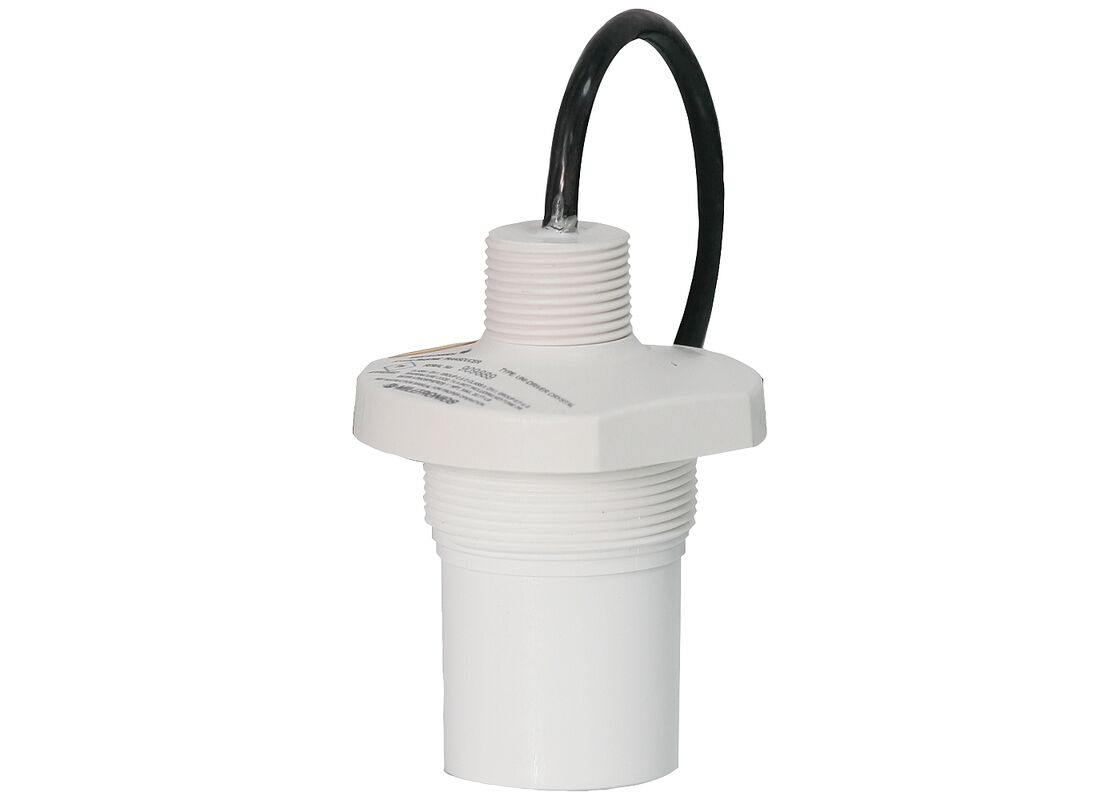

ST-H Ultrasonic Level Transducer
ST-H transducers ใช้เทคโนโลยีอัลตราโซนิกในการวัดระดับในถังเก็บสารเคมีและของเหลว
หมายเลขชิ้นส่วนและอุปกรณ์เสริม
| หมายเลขชิ้นส่วน |
คำอธิบาย |
| 7ML1830-1AQ |
EASY AIMER II, อะลูมิเนียม, 3/4 นิ้ว NPT พร้อมข้อต่อ PVC 3/4 - 1 นิ้ว |
| 7ML1830-1AU |
EASY AIMER II, 304, หน้าแปลนพร้อมเกลียว NPT, W/CPLNG, 1 นิ้ว |
| 7ML1830-1AX |
Easy Aimer II Flange, อะลูมิเนียมพร้อมอะแดปเตอร์ M20, ข้อต่ออะลูมิเนียม 1" และ 1-1/2" BSP |
| 7ML1830-1BK |
UNIVERSAL BOX BRACKET, FMS-200 |
| 7ML1830-1BT |
Universal Mounting Adapter, 2 นิ้ว NPT |
| 7ML1830-1BU |
Universal Mounting Adapter, 2 นิ้ว BSP |
| 7ML1830-1EF |
ADAPTER 1"NPT/M20 |
| 7ML1830-1GN |
ชุดอะแดปเตอร์ Easy Aimer, 304, M20 ถึง 1"NPT, 1"NPT ถึง 1"BSP, 1"NPT ถึง 1.5"BSP |
| 7ML1930-1FX |
ชุด, การแยก, 1" NPT, XDUCERS |
ประโยชน์หลัก
- สามารถติดตั้งบนท่อตั้งแคบๆ ได้
- ทนทานต่อสภาพแวดล้อมที่กัดกร่อนและรุนแรง
- เซ็นเซอร์วัดอุณหภูมิในตัว
รายละเอียดการใช้งาน
การออกแบบที่แคบของ ST-H ช่วยให้สามารถติดตั้งทรานสดิวเซอร์บนท่อตั้งแคบๆ ได้ เมื่อติดตั้งอย่างถูกต้อง จะได้รับการปกป้องอย่างสมบูรณ์จากกระบวนการ และยังสามารถใช้ในสภาพแวดล้อมที่รุนแรงและกัดกร่อนได้อีกด้วย
ในระหว่างการทำงาน ทรานสดิวเซอร์อัลตราโซนิกจะปล่อยพัลส์คลื่นเสียงในลำแสงแคบๆ ที่ตั้งฉากกับหน้าทรานสดิวเซอร์ เครื่องรับส่งสัญญาณระดับจะวัดเวลาการแพร่กระจายระหว่างการปล่อยพัลส์และการรับเสียงสะท้อนเพื่อคำนวณระยะทางจากทรานสดิวเซอร์ไปยังวัสดุ การเปลี่ยนแปลงความเร็วเสียงเนื่องจากการเปลี่ยนแปลงของอุณหภูมิภายในช่วงที่อนุญาตจะถูกชดเชยโดยอัตโนมัติโดยเซ็นเซอร์วัดอุณหภูมิในตัว
การใช้งานหลัก:
การจัดเก็บสารเคมี, ถังของเหลว
ข้อมูลจำเพาะทางเทคนิค
โหมดการทำงาน
ทรานสดิวเซอร์อัลตราโซนิก
หลักการวัด
ทรานสดิวเซอร์อัลตราโซนิก
ช่วงการวัด
0.3 ... 10 ม. (1 ... 33 ฟุต)
ความถี่
44 kHz
มุมลำแสง
12°
การชดเชยอุณหภูมิ
ชดเชยโดยเซ็นเซอร์วัดอุณหภูมิในตัว
ความดัน
ความดันบรรยากาศปกติ
อุณหภูมิแวดล้อม
-20 ... +60 °C (-5 ... +140 °F) (รุ่นที่ได้รับอนุมัติ ATEX และ UKEX)
-40 ... +73 °C (-40 ... +163 °F) (รุ่นที่ได้รับอนุมัติ CSA/FM)
อุณหภูมิในการจัดเก็บ
-20 ... +60 °C (-5 ... +140 °F)
น้ำหนัก
1.4 กก. (3 ปอนด์)
วัสดุ (ตัวเรือน)
ฐานและฝาทำจาก ETFE หรือ PVDF (ข้อต่อที่ติดตั้งด้วยอีพ็อกซี่)
การเชื่อมต่อกระบวนการ
2" NPT [(Taper), ASME B1.20.1], R 2" [(BSPT), EN 10226] หรือ G 2" [(BSPP), EN ISO 228-1]
ระดับการป้องกัน
IP68
การเชื่อมต่อสายเคเบิล
2-core shielded/twisted, 0.519 mm² (20 AWG), PVC sheath
สายเคเบิล (ความยาวสูงสุด)
365 ม. (1 200 ฟุต) พร้อมสายโคแอกเซียล RG 62 A/U
อะแดปเตอร์หน้าแปลน
3" Universal (เหมาะสำหรับ DN 65, PN 10 และ 3" ASME)
ใบรับรองและการอนุมัติ
CE, UKCA, RCM, KC, CSA Class I, II, III, Div. 1, Groups A, B, C, D, E, F, G T3 (ETFE เท่านั้น); FM Class I, II, Div. 1, Groups C, D, E, F, G T4A; ATEX II 2G Ex mb IIC T5 Gb; UKEX II 2G Ex mb IIC T5 Gb; INMETRO Ex mb IIC T5 Gb VLAREM II RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022 FDA (wetted sensor) Environmental Product Declaration (EPD) Kazakhstan Metrology
