ชื่อแบรนด์:
ABB
หมายเลขรุ่น:
FEF121 และ FEF181
FEV121200V1S0S2B1A1A1A2A1A1
FEF121200V1S0S2B1A1A1A2A1A1

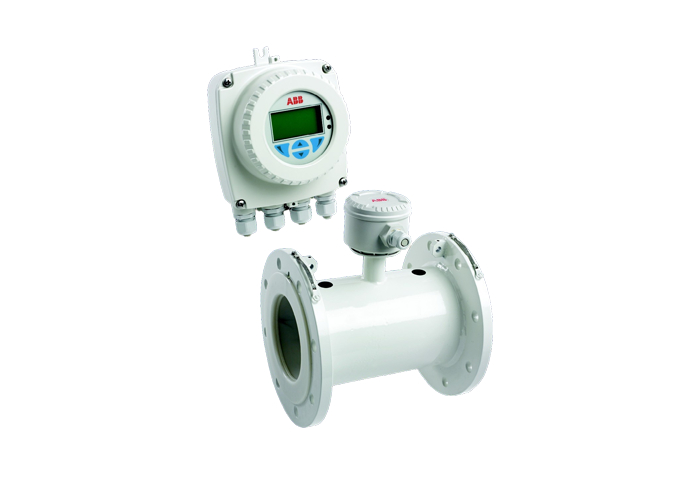

วอเตอร์มาสเตอร์เป็นเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้ารุ่นล่าสุดของ ABB ที่ออกแบบมาโดยเฉพาะสำหรับอุตสาหกรรมน้ำและน้ำเสีย-
โดยให้ความแม่นยำ ความเสถียร และความน่าเชื่อถือที่ไม่มีใครเทียบได้ ทำให้เป็นโซลูชั่นที่สมบูรณ์แบบสำหรับการวัดการไหลในโรงบำบัดน้ำ เครือข่ายการจ่ายน้ำ และระบบบำบัดน้ำเสีย
ของมันด้วยเครื่องส่งสัญญาณที่ปรับเทียบได้เอง-การออกแบบเซ็นเซอร์แบบฝังและใต้น้ำ, และการวินิจฉัยขั้นสูงWaterMaster กำหนดมาตรฐานสำหรับเทคโนโลยีการวัดการไหลสมัยใหม่ — มั่นใจได้ประสิทธิภาพระยะยาวพร้อมการบำรุงรักษาน้อยที่สุด-
ข้อมูลจำเพาะทางเทคนิค
| หมวดหมู่ | รายการ | ข้อมูลจำเพาะ |
| ข้อมูลจำเพาะด้านการทำงาน – เซ็นเซอร์ | ข้อจำกัดด้านความดัน | ตามระดับหน้าแปลน |
| ข้อจำกัดด้านอุณหภูมิ | อุณหภูมิแวดล้อม: เครื่องส่งสัญญาณระยะไกล −20 ถึง 70 °C (-4 ถึง 158 °F); ตัวส่งสัญญาณแบบรวม −20 ถึง 60 °C (-4 ถึง 140 °F) | |
| อุณหภูมิกระบวนการ: -6 ถึง 70 °C (21 ถึง 158 °F) | ||
| การคุ้มครองสิ่งแวดล้อม | ระดับ: IP68 (NEMA 6) ความลึกถึง 10 ม. (33 ฟุต) กล่องขั้วต่อแบบฝังเต็มถัง | |
| การนำไฟฟ้า | > 5 µS/ซม | |
| การติดตั้งเครื่องส่งสัญญาณ | บูรณาการหรือระยะไกล | |
| การเชื่อมต่อไฟฟ้า | ต่อม 20 มม., ½ ใน NPT, ต่อมหุ้มเกราะ 20 มม | |
| สายเซนเซอร์ | สายเคเบิล ABB WaterMaster แบบมาตรฐานหรือแบบหุ้มเกราะ ความยาวสูงสุด 200 ม. (660 ฟุต) | |
| ข้อกำหนดทางกายภาพ – ชิ้นส่วนที่เปียก | วัสดุซับใน | โพลีโพรพีลีน (DN40–200), บลาโซเมอร์ (DN250–2200); WRAS อยู่ในรายการ; ได้รับการอนุมัติ ACS และ NSF61 (ขนาด DN40–200 อยู่ระหว่างการพิจารณา) |
| วัสดุอิเล็กโทรด | สแตนเลส 316, Hastelloy C, ไทเทเนียม (วัสดุอื่นๆ ตามคำขอ) | |
| วงแหวนกราวด์ | ไม่จำเป็น | |
| แผ่นป้องกัน | ไม่จำเป็น | |
| เงื่อนไขการติดตั้ง | ต้นน้ำ ≥ 5D; ดาวน์สตรีม ≥ 2D | |
| การสูญเสียแรงดัน | < 0.25 บาร์ที่ไตรมาส 3 (DN40–200); เล็กน้อยในไตรมาสที่ 3 (DN250–2200) | |
| ชิ้นส่วนที่ไม่เปียก | วัสดุหน้าแปลน | เหล็กกล้าคาร์บอน |
| วัสดุที่อยู่อาศัย | เหล็กกล้าคาร์บอน (DN40–200 และ DN700–2200); พลาสติก (DN15–600) | |
| วัสดุกล่องเทอร์มินัล | สแตนเลสหรืออลูมิเนียม | |
| วัสดุต่อมสายเคเบิล | พลาสติกหรือทองเหลือง | |
| ข้อมูลจำเพาะด้านการทำงาน - เครื่องส่ง | แหล่งจ่ายไฟ | แหล่งจ่ายไฟหลัก 85–265 V AC @ < 7 VA; แรงดันไฟฟ้าต่ำ 24 V AC ± 10 % / – 30 % @ < 7 VA; DC 24 V ± 30 % @ < 0.4 A |
| เอาต์พุตพัลส์/ความถี่ | หนึ่งอันเฉพาะ หนึ่งอันกำหนดค่าได้ ความถี่เอาต์พุตสูงสุด 5.250 เฮิรตซ์; อัตรากระแสไฟ 30 V @ 220 mA เปิดวงจรขาคอลเลคเตอร์; ถูกแยกออกจากกันด้วยไฟฟ้า | |
| เอาต์พุตสัญญาณเตือน/ลอจิก | หนึ่งรายการเฉพาะ หนึ่งรายการที่สามารถกำหนดค่าได้ อัตรากระแสไฟ 30 V @ 220 mA เปิดวงจรขาคอลเลคเตอร์; ถูกแยกออกจากกันด้วยไฟฟ้า | |
| เอาท์พุทปัจจุบัน | 4–20 มิลลิแอมป์ หรือ 4–12/20 มิลลิแอมป์; ความต้านทานลูปสูงสุด 750 Ω; แยกไฟฟ้า; โปรโตคอลฮาร์ต v5.7 | |
| ระดับสัญญาณ | นามูร์ NE 43 (3.8–20.5 มิลลิแอมป์); สัญญาณเตือนต่ำ 3.6 mA; สัญญาณเตือนสูง 21.8 mA | |
| ความแม่นยำเพิ่มเติม | ±0.1 % ของการอ่าน | |
| ค่าสัมประสิทธิ์อุณหภูมิ | โดยทั่วไป < 20 ppm/°C | |
| การเชื่อมต่อไฟฟ้า | ต่อม 20 มม., ½ ใน NPT, ต่อมหุ้มเกราะ 20 มม | |
| ข้อจำกัดด้านอุณหภูมิ | อุณหภูมิโดยรอบ −20 ถึง 60 °C (-4 ถึง 140 °F); ค่าสัมประสิทธิ์ < 10 ppm/°C @ Vel ≥ 0.5 m/s | |
| การคุ้มครองสิ่งแวดล้อม | ความชื้น 0–100 %; ระดับ IP67 (NEMA 4X) ถึงความลึก 1 ม | |
| การรักษาความปลอดภัยป้องกันการงัดแงะ | สวิตช์ภายใน + ซีลรักษาความปลอดภัยภายนอกป้องกันการเข้าถึงโดยไม่ได้รับอนุญาต | |
| ภาษา | อังกฤษ, ฝรั่งเศส, เยอรมัน, อิตาลี, สเปน | |
| พอร์ตบริการอินฟราเรด | อะแดปเตอร์ USB (อุปกรณ์เสริม); รองรับ USB 1.1 และ 2.0; ซอฟต์แวร์ไดรเวอร์สำหรับพีซีเท่านั้น รองรับ Windows 2000/XP/Vista |
การใช้งาน
ข้อมูลการสั่งซื้อ
มิเตอร์แม่เหล็กไฟฟ้า WaterMaster FEF121 และ FEF181
| ตัวแปร หลัก ตัวเลข | 1....6 | 7..9 | 10 | 11 | 12 | 13 | 14.15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 |
| ระบบ Flowmeter เจาะเต็ม, เมานต์ระยะไกล |
FEF121 | ||||||||||||||||||
| เจาะเต็ม สำหรับใช้กับ WaterMaster เครื่องส่ง / รีโมท |
FEF181 | ||||||||||||||||||
| เส้นผ่านศูนย์กลางเจาะ DN 250 (10 นิ้ว) DN 300 (12 นิ้ว) DN 350 (14 นิ้ว) DN 400 (16 นิ้ว) DN 450 (18 นิ้ว) DN 500 (20 นิ้ว) DN 600 (24 นิ้ว) DN 700 (28 นิ้ว) DN 760 (30 นิ้ว) DN 800 (32 นิ้ว) DN 900 (36 นิ้ว) DN 1000 (40 นิ้ว) DN1050 (42 นิ้ว) DN 1100 (44 นิ้ว) DN 1200 (48 นิ้ว) DN 1400 (54 นิ้ว) DN 1500 (60 นิ้ว) DN 1600 (66 นิ้ว) DN 1800 (72 นิ้ว) DN 2000 (80 นิ้ว) DN 2200 (84 นิ้ว) คนอื่น |
250 300 350 400 450 500 600 700 760 800 900 001 051 101 201 401 501 601 801 002 202 999 |
||||||||||||||||||
| การออกแบบอิเล็กโทรด อีลาสโตเมอร์ อีลาสโตเมอร์ที่ได้รับการรับรองจาก ACS คนอื่น |
เค ล ซี |
||||||||||||||||||
| การออกแบบอิเล็กโทรด มาตรฐาน อื่นๆ – FEF181 เท่านั้น |
1 9 |
||||||||||||||||||
| การวัดวัสดุอิเล็กโทรด สแตนเลส 316Ti (1.4571) Hastelloy C-276 (FEF121 – DN350 ถึง DN2200 เท่านั้น) คนอื่น |
ส อี ซี |
||||||||||||||||||
| อุปกรณ์เสริมสายดิน มาตรฐาน แผ่นกราวด์หนึ่งแผ่น แผ่นกราวด์สองแผ่น คนอื่น |
1 3 4 9 |
||||||||||||||||||
| ประเภทการเชื่อมต่อกระบวนการ หน้าแปลน ASME คลาส 150 หน้าแปลน AWWA คลาส B หน้าแปลน AWWA คลาส D หน้าแปลน AS 4087 คลาส 16 ISO 7005 PN16 |
A1 ค1 ค2 E1 เอส2 |
||||||||||||||||||
| วัสดุเชื่อมต่อกระบวนการ หน้าแปลนเหล็กคาร์บอน คนอื่น |
บี ซี |
||||||||||||||||||
| ใบรับรองการใช้งาน มาตรฐาน (ไม่มี PED) การตรวจสอบวัสดุพร้อมใบรับรองการตรวจสอบ 3.1 ตามมาตรฐาน อีเอ็น 10204 คนอื่น |
1 2 9 |
||||||||||||||||||
| ประเภทการสอบเทียบ ความแม่นยำมาตรฐาน 0.4 % เพิ่มความแม่นยำ 0.2% พบกับการสอบเทียบจากโรงงาน การถ่ายโอนการดูแลน้ำเย็น/น้ำเสีย (การสอบเทียบแบบพยาน) (FEF181 เท่านั้น) UKAS/NAMAS (FEF181 เท่านั้น) คนอื่น |
ก บี ม เอ็น คุณ ซี |
||||||||||||||||||
| ช่วงอุณหภูมิการติดตั้ง / ช่วงอุณหภูมิแวดล้อม การออกแบบมาตรฐาน / –20 … 60 °C (–4 … 140 °F) |
1 | ||||||||||||||||||
| ภาษา ภาษาอังกฤษ เยอรมัน ภาษาฝรั่งเศส สเปน ภาษาอิตาลี |
ก ดี ช เค เอ็น |
||||||||||||||||||
| ไม่มีสายสัญญาณ – FEF181 เท่านั้น สายเคเบิล 5 ม. (15 ฟุต) สายเคเบิล 10 ม. (30 ฟุต) สายเคเบิลยาว 20 ม. (60 ฟุต) สายเคเบิล 30 ม. (100 ฟุต) สายเคเบิล 50 ม. (165 ฟุต) สายเคเบิล 80 ม. (260 ฟุต) สายเคเบิล 100 ม. (325 ฟุต) สายเคเบิล 150 ม. (490 ฟุต) ความยาวพิเศษ > 150 ม. (> 490 ฟุต) (และ/หรือสายเคเบิลหุ้มเกราะ – FEF181 เท่านั้น) |
0 1 2 3 4 5 6 7 8 9 |
||||||||||||||||||
| ใบรับรองการป้องกันการระเบิด วัตถุประสงค์ทั่วไป (การออกแบบที่ไม่ใช่ Ex) อื่นๆ (FEF181 เท่านั้น) |
ก ซี |
||||||||||||||||||
| เครื่องส่งสัญญาณระดับการป้องกัน / เซ็นเซอร์ระดับการป้องกัน IP67 (NEMA 4X) / IP68 (NEMA 6X) – ไม่ได้ติดตั้งสายเคเบิลและไม่ได้ติดตั้งในกระถาง IP67 (NEMA 4X) / IP68 (NEMA 6X) – ติดตั้งสายเคเบิลและปลูกในกระถาง อื่นๆ (FEF181 เท่านั้น) |
2 3 9 |
||||||||||||||||||
| ท่อร้อยสายไฟ * M20x1.5 NPT 1/2 นิ้ว เอ็ม20 สวา หุ้มเกราะ อื่นๆ (FEF181 เท่านั้น) |
ก บี ดี ซี |
||||||||||||||||||
| พาวเวอร์ซัพพลาย ไม่มี (FEF181 เท่านั้น) 100... 230 V AC, 50 เฮิรตซ์ (FEF121 เท่านั้น) 24 V AC หรือ 24V DC, 50 Hz (FEF121 เท่านั้น) 100 ... 230 V AC, 60 เฮิรตซ์ (FEF121 เท่านั้น) 24 V AC หรือ 24 V DC, 60 Hz (FEF121 เท่านั้น) |
0 1 2 3 4 |
||||||||||||||||||
| ประเภทสัญญาณอินพุตและเอาต์พุต HART + 20 mA + พัลส์ + เอาต์พุตหน้าสัมผัส ( FEF121 เท่านั้น) ไม่มี (FEF181 เท่านั้น) |
ก ย |
||||||||||||||||||
| ประเภทการกำหนดค่า / ประเภทการวินิจฉัย ค่าเริ่มต้นจากโรงงาน / การวินิจฉัยมาตรฐาน |
1 | ||||||||||||||||||
