ชื่อแบรนด์:
Honeywell
หมายเลขรุ่น:
รุ่น P-30-P

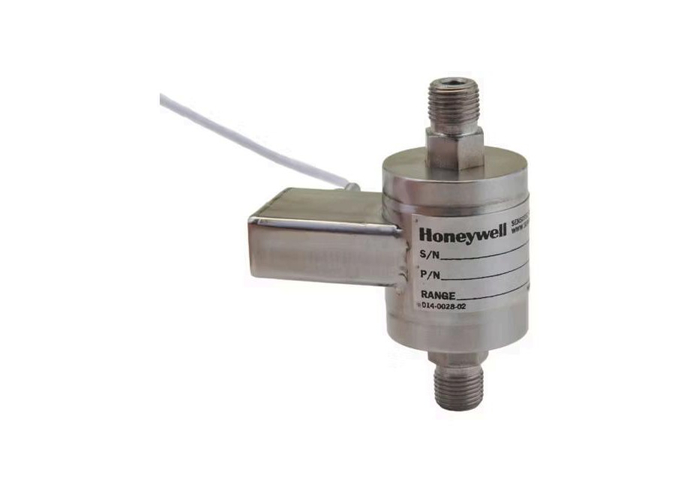

ทรานสดิวเซอร์แรงดันดิฟเฟอเรนเชียลแบบเปียก/เปียกรุ่น P-30-P เป็นยูนิตย่อยขนาดเล็กที่เหมาะสำหรับการใช้งานด้านการบินและอวกาศ เคมี หรือนิวเคลียร์โดยเฉพาะ เครื่องมือความแม่นยำนี้มีขนาดเล็ก มีระบบป้องกันการโอเวอร์โหลดแบบสองทิศทาง การชดเชยอุณหภูมิที่กว้าง ความถี่ธรรมชาติสูง และผลิตจากวัสดุเปียกสแตนเลส 17-4 PH
| ลักษณะเฉพาะ | วัด |
|---|---|
| ช่วงความดัน (psid) | 5, 10, 15, 25, 50, 75, 100, 150, 200, 300, 500, 750, 1,000, 2000 |
| ความแม่นยำ | ±0.3% เต็มสเกล |
| ความเป็นเชิงเส้น | ±0.2% เต็มสเกล (ทั่วไป) |
| ฮิสเทรีซีส | ±0.1% เต็มสเกล (ทั่วไป) |
| การไม่ทำซ้ำ | ±0.1% เต็มสเกล (ทั่วไป) |
| เอาท์พุต (มาตรฐาน) | 5 psid ถึง 25 psid: 100 mV (ระบุ) 50 psid ถึง 2000 psid: 2 mV/V (ระบุ) |
| แรงดันเส้น | 5 ปอนด์ต่อตารางนิ้วถึง 25 ปอนด์ต่อตารางนิ้ว: 250 ปอนด์ต่อตารางนิ้ว 50 psid ถึง 2000 psid: 500 psi หรือ 2X เต็มสเกล (แล้วแต่จำนวนใดจะสูงกว่า) สูงถึง 2000 psi |
| ปณิธาน | อนันต์ |
| ลักษณะเฉพาะ | วัด |
|---|---|
| อุณหภูมิการทำงาน | -54°C ถึง 121°C [-65°F ถึง 250°F] |
| อุณหภูมิชดเชย | 16°C ถึง 71°C [60°F ถึง 160°F] |
| ผลของอุณหภูมิเป็นศูนย์ | 5 psid ถึง 25 psid: ±2.0% เต็มสเกล/100°F 50 psid ถึง 2000 psid: ±1.0% อ่าน/100°F |
| ผลกระทบของอุณหภูมิ, ช่วง | 5 psid ถึง 25 psid: ±2.0% เต็มสเกล/100°F 50 psid ถึง 2000 psid: ±1.0% อ่าน/100°F |
| ลักษณะเฉพาะ | วัด |
|---|---|
| ประเภทเกจวัดความเครียด | 5 psid ถึง 25 psid: สารกึ่งตัวนำที่ถูกผูกมัด 50 psid ถึง 2000 psid: ฟอยล์แบบบอนด์ |
| การกระตุ้น (การสอบเทียบ) | 10 โวลท์ดีซี |
| ความต้านทานของสะพาน | 5 ปอนด์ถึง 25 ปอนด์: 500 โอห์ม 50 psid ถึง 2000 psid: 350 โอห์ม |
| ข้อมูลการสอบเทียบปัด | รวมอยู่ด้วย |
| ไฟฟ้า. การเลิกจ้าง (มาตรฐาน) | สายเทฟลอน 1.5 ม. [5 ฟุต] |
| ลักษณะเฉพาะ | วัด |
|---|---|
| สื่อ | แก๊ส, ของเหลว |
| โอเวอร์โหลดปลอดภัย | สูงสุด แรงดันสายทั้งสองด้าน |
| พอร์ตแรงดัน | 1/8-27 NPT ตัวผู้: 7/16 ฐานสิบหก |
| วัสดุชิ้นส่วนเปียก | สแตนเลส 17-4 พีเอช |
| วัสดุเคส | สแตนเลส |
| รหัสช่วง | พิสัย | รหัสช่วง | พิสัย |
|---|---|---|---|
| ที่ | 5 ปอนด์ | ซีเจ | 150 ปอนด์ |
| เอวี | 10 ปอนด์ | ซีแอล | 200 ปอนด์ |
| บีเจ | 15 ปอนด์ | ซีพี | 300 ปอนด์ |
| บีแอล | 25 ปอนด์ | CR | 500 ปอนด์ |
| บีเอ็น | 50 ปอนด์ | กะรัต | 750 ปอนด์ |
| บีพี | 75 ปอนด์ | ประวัติย่อ | 1,000 ปอนด์ |
| บีอาร์ | 100 ปอนด์ | ดล | 2,000 ปอนด์ต่อตารางนิ้ว |
| สีลวด | การเชื่อมต่อ |
|---|---|
| สีแดง | (+) การกระตุ้น |
| สีดำ | (-) การกระตุ้น |
| สีเขียว | (-) เอาท์พุต |
| สีขาว | (+) เอาท์พุต |
