ชื่อแบรนด์:
Yokogawa
หมายเลขรุ่น:
FU20 และ FU24
วิดีโอ
วิดีโอ

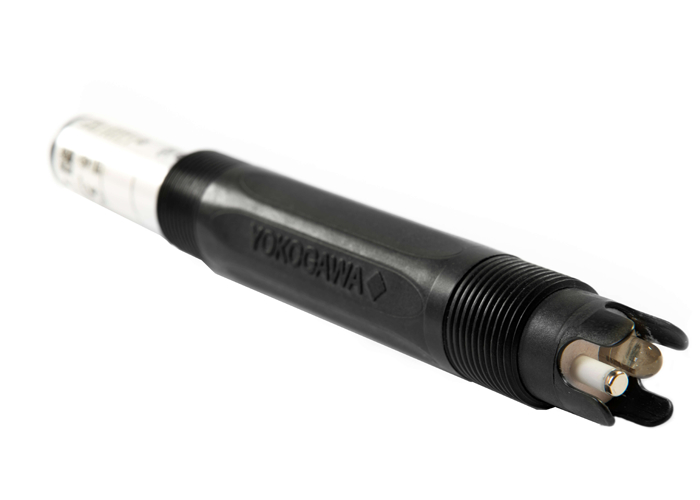

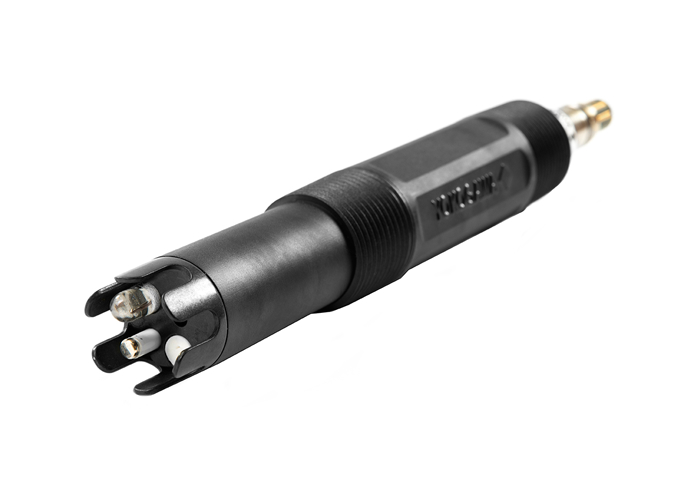

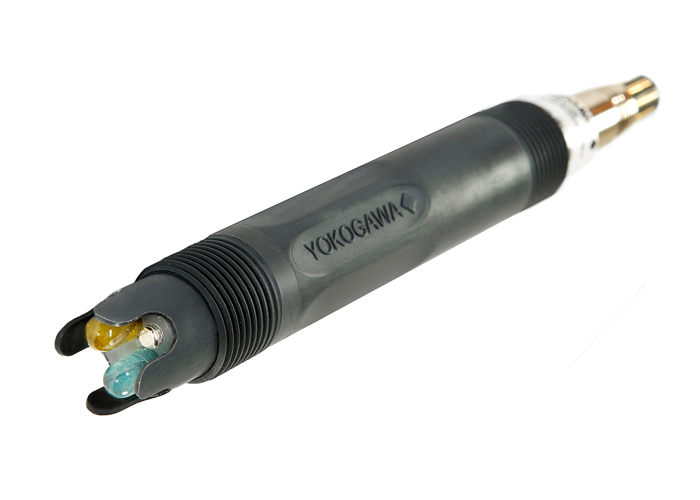

เซ็นเซอร์ FU20 และ FU24 All-in-One แสดงให้เห็นถึงปรัชญา "Simple is Best" ของ Yokogawa ในเทคโนโลยีเซ็นเซอร์ เซ็นเซอร์ที่ขรุขระเหล่านี้รวมองค์ประกอบการวัดสี่อย่าง (pH, อ้างอิง, อุณหภูมิ, ORP) ในร่างกาย Ryton หรือ PVDF (FU20) หรือ Ryton (FU24) ตัวเดียวหรือการวัดค่า pH และ ORP พร้อมกัน
นำเสนอสายเคเบิลอินทิกรัลหรือ variopin และเธรด NPT สำหรับการติดตั้งที่ง่ายเซ็นเซอร์เหล่านี้รวมถึงอะแดปเตอร์รีลีส (FU20) เพื่อการบำรุงรักษาที่สะดวก
เซ็นเซอร์การรวมกันของ FU20 รวบรวมวิธีการ "Simply the Best" ของ Yokogawa ด้วยเส้นผ่านศูนย์กลาง 26 มม. ที่ไม่แตกหัก PPS40GF (RYTON ™) หรือร่างกาย PVDF ที่มีองค์ประกอบการวัดสี่อย่าง ด้ายเรียวแบบรวม 3/4 "ทำให้การติดตั้งง่ายขึ้นในขณะที่อิเล็กโทรไลต์ขนาดใหญ่ gelled และระบบแยกสองครั้งต้านทานการสูญเสียและการเป็นพิษสำหรับอายุการใช้งานที่ยืดเยื้อ
ร่างกาย PPS 40GF ที่ทนต่อสารเคมีของ FU24 นั้นมีความเชี่ยวชาญในการใช้ PH ที่รุนแรงด้วยสภาวะความดัน/อุณหภูมิที่ผันผวน การออกแบบตะโกนที่ได้รับสิทธิบัตรของมันจะสร้างความเท่าเทียมกันในทันทีป้องกันการเข้าของเหลวและรักษาการไหลของไอออนในเชิงบวกสำหรับการวัดที่มั่นคงแม้จะมีการแปรผันของแรงดันภายนอก
| การวัดองค์ประกอบ | |
|---|---|
| อิเล็กโทรดแก้ว pH | อิเล็กโทรดแพลตตินัมทึบ |
| การอ้างอิงเงิน/ซิลเวอร์คลอไรด์ | เซ็นเซอร์อุณหภูมิ PT1000 |
| ชิ้นส่วนเปียก | วัสดุ |
|---|---|
| ตัวเซ็นเซอร์ | PPS GF40 (NPT, FSM) หรือ PVDF GF20+TZ4 (FTD) |
| พินสายดิน | แพลตตินัมแข็ง |
| เซ็นเซอร์วัด | G-Glass |
| หลอดแก้ว | แก้วน้ำ |
| โอริง | Viton |
| ทางแยกอ้างอิง | PTFE ที่มีรูพรุน |
| จุดอุณหภูมิความร้อน | pH 7 / 3.3M KCL |
| ระบบอ้างอิง | ag/agcl กับ kci อิ่มตัว |
| ความต้านทานแก้ว (รูปร่างโดม) | 200 MΩเล็กน้อย |
| ความต้านทานแก้ว (พื้นผิวเรียบ) | 750 MΩเล็กน้อย |
| ความต้านทานทางแยก | <10 kΩ |
| เต้าเสียบของเหลว | ทางแยกสองครั้งที่ไม่ไหล |
| องค์ประกอบอุณหภูมิ | PT1000 ถึง IEC 751 |
| ศักยภาพที่ไม่สมดุล | 8 ± 15 mV |
| ความลาดชัน | ≥ 96% (ของค่าทางทฤษฎี) |
| เวลาตอบสนอง pH | T90 <15 วินาที (สำหรับขั้นตอน pH 7 ถึง 4) |
| อุณหภูมิเวลาตอบสนอง (รูปร่างโดม) | T90 <1 นาที (สำหรับขั้นตอน 10 ° C) |
| อุณหภูมิเวลาตอบสนอง (พื้นผิวแบน) | T90 <4 นาที (สำหรับขั้นตอน 10 ° C) |
| เวลาที่มีเสถียรภาพค่า pH | <2 นาที (สำหรับค่าเบี่ยงเบน 0.02 pH ในช่วง 10 วินาที) |
| พี. | 0 ถึง 14 |
| orp | -1500 ถึง +1500 mV |
| RH | 0 ถึง 100 |
| อุณหภูมิ (รูปร่างโดม) | -10 ถึง +105 ° C (14 ถึง 221 ° F) |
| อุณหภูมิ (พื้นผิวเรียบ) | +15 ถึง +105 ° C (59 ถึง 221 ° F) |
| ความดัน | barg ดูกราฟ 1 Barng 0 ถึง 0.985 (0 ถึง 14.36 psi) (ภายใต้ความกดดัน) |
| ค่าการนำไฟฟ้า | > 50 μs/cm |
| การวัดองค์ประกอบ | |
|---|---|
| อิเล็กโทรดแก้ว pH | อิเล็กโทรดแพลตตินัมทึบ |
| การอ้างอิงเงิน/ซิลเวอร์คลอไรด์ | เซ็นเซอร์อุณหภูมิ PT1000 |
| ชิ้นส่วนเปียก | วัสดุ |
|---|---|
| ตัวเซ็นเซอร์ | PPS 40GF |
| พินสายดิน | แพลตตินัมแข็ง |
| เซ็นเซอร์วัด | G-Glass |
| หลอดแก้ว | แก้วน้ำ |
| โอริง | Viton |
| ทางแยกอ้างอิง | PTFE ที่มีรูพรุน |
| ระบบร้อง | Viton |
| จุดอุณหภูมิความร้อน | pH 7 / 3.3M KCL |
| ระบบอ้างอิง | ag/agcl กับ kci อิ่มตัว |
| ความต้านทานแก้ว (รูปร่างโดม) | 200 MΩเล็กน้อย |
| ความต้านทานแก้ว (พื้นผิวเรียบ) | 750 MΩเล็กน้อย |
| ความต้านทานทางแยก | <15 kΩ |
| เต้าเสียบของเหลว | ทางแยกสองครั้งที่ไม่ไหล |
| องค์ประกอบอุณหภูมิ | PT1000 ถึง IEC 751 |
| ศักยภาพที่ไม่สมดุล | 8 ± 15 mV |
| ความลาดชัน | ≥ 96% (ของค่าทางทฤษฎี) |
| เวลาตอบสนอง pH | T90 <15 วินาที (สำหรับขั้นตอน pH 7 ถึง 4) |
| อุณหภูมิเวลาตอบสนอง (รูปร่างโดม) | T90 <1 นาที (สำหรับขั้นตอน 10 ° C) |
| อุณหภูมิเวลาตอบสนอง (พื้นผิวแบน) | T90 <4 นาที (สำหรับขั้นตอน 10 ° C) |
| เวลาที่มีเสถียรภาพค่า pH | <2 นาที (สำหรับค่าเบี่ยงเบน 0.02 pH ในช่วง 10 วินาที) |
| พี. | 0 ถึง 14 |
| orp | -1500 ถึง +1500 mV |
| RH | 0 ถึง 100 |
| อุณหภูมิ (รูปร่างโดม) | -10 ถึง +105 ° C (14 ถึง 221 ° F) |
| อุณหภูมิ (พื้นผิวเรียบ) | +15 ถึง +105 ° C (59 ถึง 221 ° F) |
| ความดัน | barg ดูกราฟ 1 barng 0 ถึง 0.990 (0 ถึง 14.36 psi) (underpressure) |
| ค่าการนำไฟฟ้า | > 10 μs/cm |
