YOKOGAWA Digital YEWFLO วอร์เท็กซ์ฟลอมเมเตอร์ พร้อม FOUNDATION ฟิลด์บัส

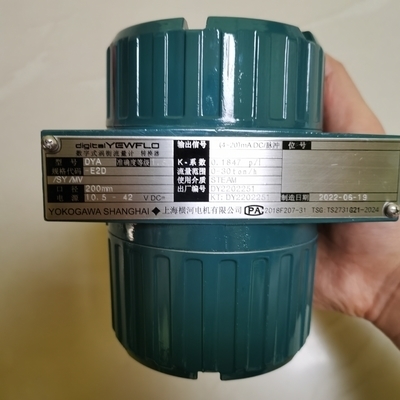

YOKOGAWA digitalYEWFLO Vortex Flowmeter (รุ่น: DY Vortex Flowmeter, DYA Vortex Flow Converter) พร้อม FOUNDATION Fieldbus Communication

YOKOGAWA digitalYEWFLO Vortex Flowmeter ซึ่งเป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์ OpreX Field Instruments ภายใต้หมวดหมู่ OpreX Measurement เป็นโซลูชันการวัดการไหลประสิทธิภาพสูงที่ออกแบบมาสำหรับของเหลว ก๊าซ และไอน้ำ การผสมผสานเซ็นเซอร์และชุดประกอบตัวเครื่องที่ผ่านการพิสูจน์แล้วในสนาม (มีการติดตั้งมากกว่า 450,000 เครื่องทั่วโลก) เข้ากับเทคโนโลยีดิจิทัลขั้นสูง รวมถึง Spectral Signal Processing (SSP) ที่เป็นกรรมสิทธิ์ของ Yokogawa ทำให้เครื่องวัดการไหลนี้ให้ความแม่นยำและความเสถียรแม้ในสภาวะการทำงานที่รุนแรง มีให้เลือกทั้งแบบรวมหรือแบบตรวจจับระยะไกล (DY) และตัวแปลงระยะไกล (DYA) รองรับโปรโตคอลการสื่อสาร FOUNDATION Fieldbus, HART 7/5 และ BRAIN ทำให้สามารถรวมเข้ากับระบบควบคุมอุตสาหกรรมได้อย่างราบรื่น กลุ่มผลิตภัณฑ์นี้ยังมี Reduced Bore Type ซึ่งเหมาะสำหรับการไหลต่ำและการติดตั้งที่ง่ายขึ้น ทำให้มีความหลากหลายสำหรับการใช้งานที่มีความต้องการการไหลที่แตกต่างกัน

Reduced Bore Type ผสานรวมเครื่องวัดการไหลเข้ากับตัวลดแบบรวมศูนย์ ซึ่งให้ข้อได้เปรียบที่ไม่เหมือนใครสำหรับการใช้งานการไหลต่ำและการไหลแบบแปรผัน:

• การติดตั้งที่ง่ายขึ้น: ไม่จำเป็นต้องใช้ตัวลด, ตัวขยาย หรือท่อสั้นแยกต่างหากสำหรับความยาวท่อตรง ลดจุดเชื่อมต่อได้ถึง 70% และลดความเสี่ยงในการรั่วไหล
• การวัดการไหลต่ำที่ขยายออกไป: ขยายขีดจำกัดการวัดที่ต่ำกว่า 2-3 เท่าเมื่อเทียบกับประเภทมาตรฐาน ทำให้สามารถตรวจจับการไหลต่ำได้อย่างแม่นยำโดยไม่ต้องลดขนาดท่อหลัก
• ประโยชน์ด้านต้นทุนและความปลอดภัย: ลดต้นทุนการติดตั้ง ลดความเสี่ยงในการรั่วไหลของของเหลว และไม่จำเป็นต้องหยุดกระบวนการเพื่อปรับช่วงการไหล (เช่น การเปลี่ยนแผ่นออริฟิส)

ตัวเลือกตัวลดสองแบบ:

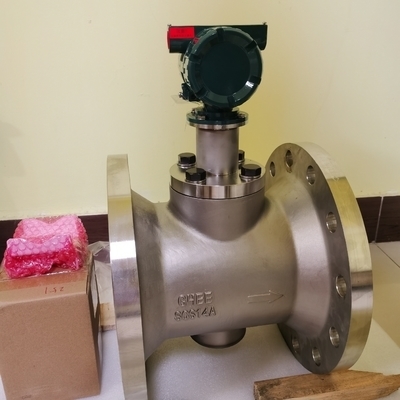

• /R1: ขนาดรูตรวจจับลดลง 1 ขนาดจากท่อหน้าแปลน
• /R2: ขนาดรูตรวจจับลดลง 2 ขนาด เหมาะสำหรับการไหลที่ต่ำมาก

ความเข้ากันได้กับรุ่นพิเศษ: สามารถใช้ร่วมกับ Multi-Variable Type (สำหรับการวัดและแก้ไขอุณหภูมิ) หรือ High-Temperature Version (อุณหภูมิกระบวนการสูงถึง 450°C) ช่วยเพิ่มความคล่องตัว

อุณหภูมิกระบวนการ: ประเภทมาตรฐาน: -29 ถึง 250°C; High-Temperature Version: สูงถึง 450°C

ความดันกระบวนการ: -0.1 MPa ถึงพิกัดหน้าแปลน (แตกต่างกันไปตามรุ่น)

เส้นผ่านศูนย์กลาง:

• ประเภทมาตรฐาน: Wafer (15-100 มม.), หน้าแปลน (15-400 มม.)
• Reduced Bore Type: หน้าแปลน (25-200 มม.) พร้อมตัวลด /R1 หรือ /R2

ความแม่นยำ:

• ของเหลว: ±0.75% ของการอ่าน (ขึ้นอยู่กับเลขเรย์โนลด์)
• ก๊าซ/ไอน้ำ: ±1.0% ของการอ่าน (ขึ้นอยู่กับความเร็วการไหล)

สัญญาณเอาต์พุต: เอาต์พุตแบบอะนาล็อก, เอาต์พุตหน้าสัมผัสทรานซิสเตอร์ (มีเอาต์พุตพร้อมกัน)

• ประเภทมาตรฐาน: เหมาะสำหรับช่วงการไหลที่กว้างในหม้อไอน้ำ การแปรรูปสารเคมี และระบบสาธารณูปโภค
• Reduced Bore Type: เหมาะสำหรับท่อจ่ายไอน้ำ ระบบที่มีการไหลแปรผันตามฤดูกาล และกระบวนการไหลต่ำในการผลิตสิ่งทอ อาหาร และวัสดุก่อสร้าง
• การรวมกันแบบหลายตัวแปร: ช่วยให้สามารถวัดการไหลของมวลของไอน้ำอิ่มตัวได้โดยตรง แม้ในอัตราการไหลต่ำ
