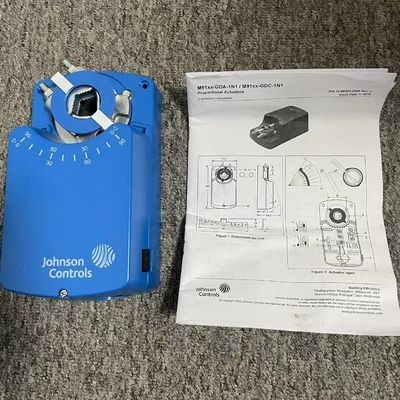

สวิตช์ควบคุมภาคสนาม Johnson Controls M9108-GDC-1N1

Johnson Controls M9108-GDC-1N1 ดั้งเดิมเป็นสวิตช์อุปกรณ์ควบคุมภาคสนามที่อยู่ในซีรีส์ M9108 ซึ่งรวมถึงรุ่น M9116, M9124 และ M9132 ด้วยชื่อแบรนด์ Johnson มีจำหน่ายในราคา 120 ดอลลาร์สหรัฐต่อชิ้น โดยมีปริมาณการสั่งซื้อขั้นต่ำ 1 ชิ้น และความสามารถในการจัดหาจำนวนมาก 1,000 หน่วย บรรจุในบรรจุภัณฑ์เดิมและมีเวลาจัดส่ง 1 สัปดาห์ ซึ่งให้การจัดซื้อที่สะดวกและทันเวลาสำหรับความต้องการทางอุตสาหกรรมต่างๆ

ซีรีส์ M9108 ซึ่งเป็นสวิตช์นี้ประกอบด้วยแอคชูเอเตอร์แบบไฟฟ้าตามสัดส่วนที่ไม่ใช่แบบสปริงรีเทิร์น ซึ่งออกแบบมาเพื่อใช้ในระบบทำความร้อน การระบายอากาศ และเครื่องปรับอากาศ (HVAC) แอคชูเอเตอร์เหล่านี้เหมาะสำหรับการวางตำแหน่งแดมเปอร์และวาล์วอากาศ ซึ่งให้การควบคุมที่เชื่อถือได้ในการใช้งานต่างๆ

• อินพุตควบคุมคู่: ตอบสนองความต้องการของการใช้งานส่วนใหญ่ โดยให้ความยืดหยุ่นในการรวมเข้ากับระบบควบคุมที่แตกต่างกัน
• การตอบกลับตำแหน่งเอาต์พุต: ให้การควบคุมแบบวงปิดอย่างง่ายด้วยการตรวจจับตำแหน่งที่แม่นยำผ่านสวิตช์, โพเทนชิโอมิเตอร์ หรือสัญญาณ 0 ถึง 10 VDC ทำให้มั่นใจได้ถึงการทำงานที่แม่นยำ
• การตรวจจับการหยุดนิ่งทางอิเล็กทรอนิกส์: เพิ่มความน่าเชื่อถือโดยการปิดใช้งานมอเตอร์แอคชูเอเตอร์หากตรวจพบสภาวะการหยุดนิ่ง ป้องกันความเสียหายของมอเตอร์

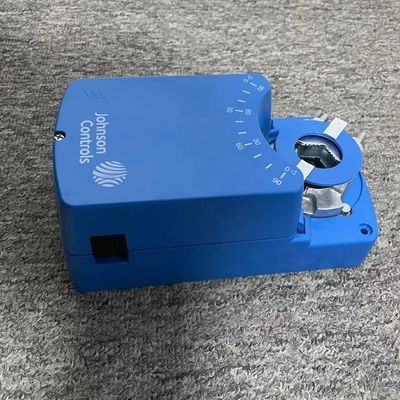

• ฝาครอบแบบสองสเกล: มีสเกลคู่ (0 ถึง 90° และ 90 ถึง 0°) บนฝาครอบ ซึ่งระบุตำแหน่งการหมุนของแอคชูเอเตอร์ในหน่วย 10° เพื่อการตรวจสอบที่ง่าย
• การหมุนที่ปรับได้: ตัวเชื่อมต่อที่ถอดออกได้ช่วยให้ปรับช่วงการหมุนได้ตั้งแต่ 0 ถึง 90° ในช่วง 5 องศา ซึ่งปรับให้เข้ากับข้อกำหนดของแดมเปอร์และวาล์วที่แตกต่างกัน

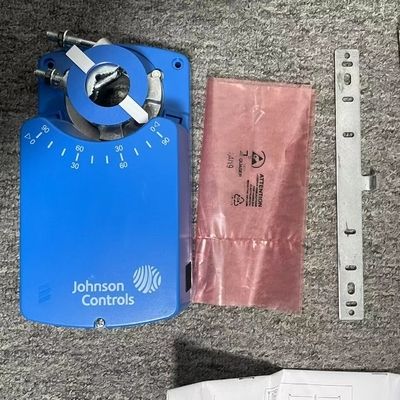

• การติดตั้งที่ปลอดภัย: พร้อมกับแคลมป์ U-bolt เหล็กที่ให้การยึดเพลาแดมเปอร์สี่จุด ทำให้มั่นใจได้ถึงการติดตั้งที่มั่นคง
• การตั้งค่าที่ง่าย: ทิศทางการหมุนที่เลือกได้ด้วยจัมเปอร์และการปล่อยเกียร์แบบแมนนวลช่วยลดความซับซ้อนในการติดตั้ง การตั้งค่า และการปรับเปลี่ยนภาคสนาม
• การเชื่อมต่อที่สะดวก: ตัวเรือนเกลียว National Pipe Thread (NPT) ช่วยให้เชื่อมต่ออุปกรณ์ไฟฟ้าได้ง่าย ทำให้การเดินสายไฟง่ายขึ้น
• การติดตั้งอเนกประสงค์: สามารถติดตั้งโดยตรงหรือติดตั้งระยะไกลกับแดมเปอร์ได้ ซึ่งให้ความยืดหยุ่นในตำแหน่งการติดตั้ง

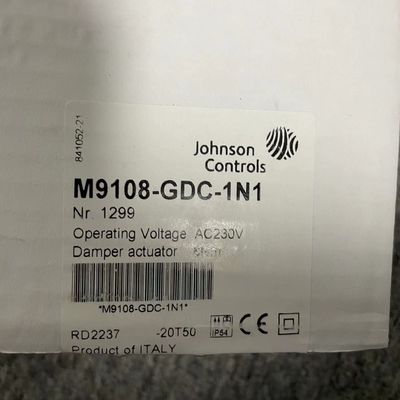

• หมายเลขรุ่น: M9108-GDC-1N1 (ซีรีส์ประกอบด้วย M9108, M9116, M9124, M9132)
• ชื่อแบรนด์: Johnson
• ประเภทผลิตภัณฑ์: สวิตช์อุปกรณ์ควบคุมภาคสนาม (ส่วนหนึ่งของแอคชูเอเตอร์แบบไฟฟ้าตามสัดส่วนที่ไม่ใช่แบบสปริงรีเทิร์น)
• ข้อกำหนดด้านพลังงาน: 20 ถึง 30 VAC ที่ 50/60 Hz (แอคชูเอเตอร์ซีรีส์ M9108 ทำงานที่ 24 VAC หรือ VDC)
• อิมพีแดนซ์อินพุต: อินพุตแรงดันไฟฟ้า
• สัญญาณตอบกลับ: 0 ถึง 10 VDC
• แรงบิด (รุ่น M9108): สูงสุด 70 lb∙in (8 N∙m)
• ช่วงการหมุน: ปรับได้ทางกลไกตั้งแต่ 0 ถึง 90° ในช่วง 5 องศา
• ความเข้ากันได้ของเพลา: เหมาะสำหรับแดมเปอร์ที่มีเพลากลมสูงถึง 3/4 นิ้ว (19 มม.) หรือเพลาสี่เหลี่ยมสูงถึง 5/8 นิ้ว (16 มม.)
• สี: สีน้ำเงิน
• การรับประกัน: 1 ปี
