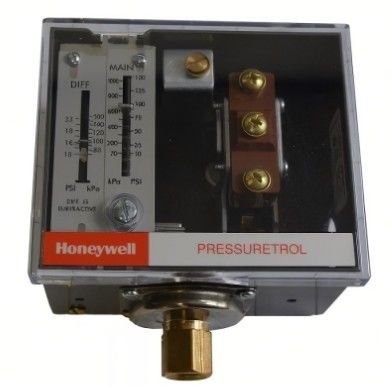

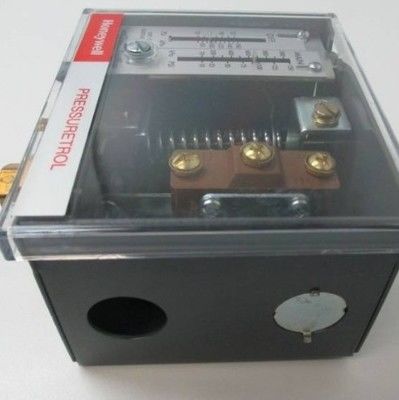

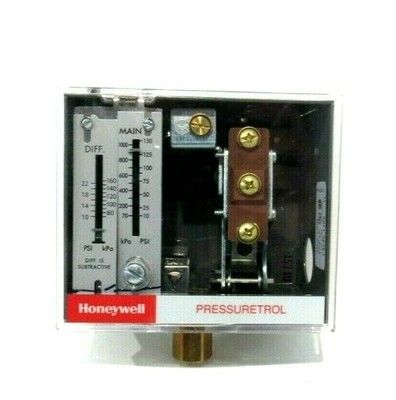

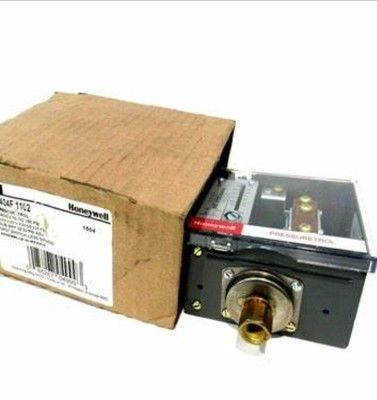

Honeywell L404F1102/U ออโต้รีไซเคิล Pressuretrol

Honeywell L404F1102/U Auto Recycle Pressuretrol

บทนำผลิตภัณฑ์

Honeywell L404F1102/U Auto Recycle Pressuretrol เป็นอุปกรณ์ควบคุมแรงดันที่แข็งแกร่ง ออกแบบมาเพื่อการตรวจสอบและควบคุมระบบแรงดันอย่างแม่นยำ ด้วยช่วงอุณหภูมิการทำงานตั้งแต่ -35°F ถึง 150°F และช่วงแรงดัน 10-150 psi เหมาะสำหรับใช้งานกับไอน้ำ, อากาศ, ก๊าซที่ไม่ติดไฟ หรือของเหลวที่ไม่กัดกร่อน ด้วยคุณสมบัติการสลับแบบ snap-acting และค่า differential ที่ปรับได้ pressuretrol นี้ช่วยให้มั่นใจได้ถึงการควบคุมวงจรที่เชื่อถือได้ในการติดตั้งทางอุตสาหกรรมและเชิงพาณิชย์ ผสมผสานความทนทานเข้ากับการติดตั้งและการใช้งานที่ง่ายดาย

คุณสมบัติของผลิตภัณฑ์

ความเข้ากันได้กับสื่อหลากหลาย:

เหมาะสำหรับไอน้ำ, อากาศ, ก๊าซที่ไม่ติดไฟ และของเหลวที่ไม่กัดกร่อนต่อไดอะแฟรมตรวจจับแรงดันสแตนเลส

การควบคุมแรงดันที่แม่นยำ:

ช่วงแรงดันที่ปรับได้: 10–150 psi (69–1034 kPa) โดยมีแรงดันสูงสุดที่คงอยู่ 225 psi (1151 kPa)

ช่วงแรงดัน differential แบบลบ: 10–22 psi (60–152 kPa) สามารถกำหนดค่าได้ผ่านสกรูบนตัวเครื่อง

การทำงานของสวิตช์ที่เชื่อถือได้:

สวิตช์ SPDT snap-acting เปิดหรือปิดวงจรเมื่อแรงดันเพิ่มขึ้น พร้อมฟังก์ชัน auto-recycle เพื่อการทำงานอย่างต่อเนื่อง

ความสามารถในการปรับตัวเข้ากับสภาพแวดล้อมที่หลากหลาย:

ทำงานในอุณหภูมิตั้งแต่ -35°F ถึง 150°F (-37°C ถึง 66°C) เหมาะสำหรับสภาพอากาศที่รุนแรงหรือหลากหลาย

การติดตั้งและการติดตั้งที่ง่ายดาย:

เกลียวท่อภายใน 1/4 นิ้ว NPT หรือติดตั้งบนพื้นผิวผ่านฐานตัวเครื่อง

ขั้วต่อสกรูสายดินและการเชื่อมต่อไฟฟ้าแบบสกรูเพื่อการเดินสายที่ง่าย

ความปลอดภัยและการรับรอง:

ได้รับการรับรองจาก Underwriters Laboratories (UL) (File No. MP466, Guide No. MBPR)

ได้รับการรับรองจาก CSA (File No. LR1620, Guide No. 400-E-O)

ข้อมูลจำเพาะของผลิตภัณฑ์:
การใช้งาน: ให้การควบคุมไอน้ำ, อากาศ, ก๊าซที่ไม่ติดไฟ หรือของเหลวที่ไม่กัดกร่อน
ขนาด (นิ้ว): สูง 4-31/32 นิ้ว x กว้าง 4-1/2 นิ้ว x ลึก 2-3/4 นิ้ว
ขนาด (มม.): สูง 126 มม. x กว้าง 114 มม. x ลึก 70 มม.
การติดตั้ง: เกลียวภายใน 1/4 นิ้ว NPT หรือติดตั้งบนพื้นผิวผ่านด้านหลังของตัวเครื่อง
การอนุมัติ: ได้รับการรับรองจาก Underwriters Laboratories Inc.: File No. MP466, Guide No. MBPR
การอนุมัติ: ได้รับการรับรองจาก CSA: File No. LR1620, Guide No. 400-E-O
การเชื่อมต่อไฟฟ้า: ขั้วต่อแบบสกรู
พิกัดหน้าสัมผัส: 120 Vac Switch Contact-- 8.0 AFL, 48.0 ALR, 10.0 A resistive; 240 Vac Switch Contact-- 5.1 AFL, 30.6 ALR, 5.0 A resistive
ช่วงอุณหภูมิการทำงาน (F): -35 F ถึง +150 F
ช่วงอุณหภูมิการทำงาน (C): -37 C ถึง +66 C
การอนุมัติ, Swiss RE: ยอมรับได้
ส่วนประกอบเซ็นเซอร์: ไดอะแฟรมสแตนเลส
ช่วงการทำงาน (psi): 10 ถึง 150 psi; 225 psi - สูงสุดที่คงอยู่
ช่วงการทำงาน (kPa): 69 ถึง 1034 kPa; 1151 kPa - สูงสุดที่คงอยู่
ช่วงแรงดัน Differential (psi): 10 ถึง 22 psi
ช่วงแรงดัน Differential (kPa): 60 ถึง 152 kPa
ประเภท Differential: แบบลบ
การทำงานของสวิตช์: Auto recycle
การทำงานของสวิตช์: SPDT snap action, make R-W, break R-B เมื่อแรงดันเพิ่มขึ้น
การเชื่อมต่อท่อ: หลักหรือแรงดันสูง--เกลียวภายใน 1/4 นิ้ว NPT
