เครื่องส่งแรงดัน Dwyer MSX Pro (รุ่น: MSX-20W-PA)

เครื่องส่งแรงดัน Dwyer MSX Pro (รุ่น: MSX-20W-PA)

การนําเสนอสินค้า

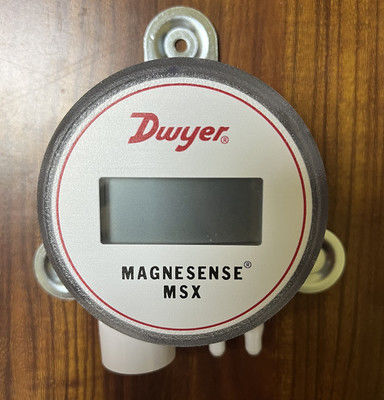

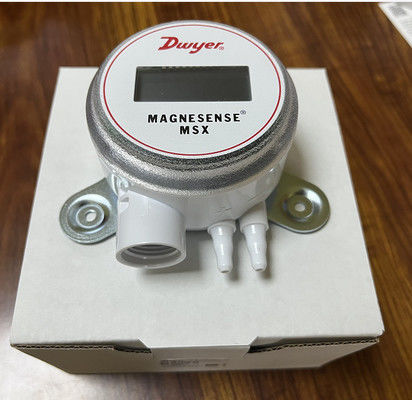

Dwyer MSX Pro Pressure Transmitter (MSX-20W-PA) เป็นเซ็นเซอร์ความดันความแตกต่างของ Magnesense ที่มีความหลากหลายที่ออกแบบมาสําหรับการใช้งานควบคุมอาคาร ติดตามความดันความแตกต่าง ความเร็วอากาศและการไหลของปริมาณสร้างขึ้นบนความมั่นคงของชุด MS2 Magnesense II, มันทําให้การตั้งค่าง่ายขึ้นด้วย 32 ระยะความดันที่สามารถเลือกได้ (Pa, mm w.c., ใน w.c.) ในโหมดทางเดียว / สองทางเครื่องส่งให้ผลิตความดันเส้นตรงหรือความเร็วด้วยการสกัดสแควร์รูทสําหรับการคํานวณการไหล, สัญญาณความดันสองแบบ / มิลลิแอมเปอร์สําหรับการควบคุมและตรวจสอบ, และ LCD 4 หลักหมุนเพื่อการอ่านง่าย เหมาะสําหรับอากาศและก๊าซที่ไม่เผาไหม้,ตอบสนอง UL94 V-0 และการจัดอันดับความปลอดภัย.

ลักษณะสินค้า

ความสามารถในการวัดความแม่นยํา:

ติดตามความดันความแตกต่าง ความเร็วของอากาศ และการไหลของขนาดในระบบอาคาร

ความแม่นยํา FSO ± 1% สําหรับการอ่านที่น่าเชื่อถือได้ในช่วงความดัน 32 ช่วง (Pa, mm w.c., ใน w.c.)

โหมดการออกแบบที่สามารถตั้งค่าได้:

การออกแรงดันเส้นตรงหรือการออกความเร็วด้วยการสกัดรูทสแควร์สําหรับการคํานวณการไหล

สัญญาณคู่: 4 หมื่น 20 mA (2 สาย) และเลือก 0 หมื่น 10 V / 05 V (3 สาย) สําหรับการควบคุมและการตรวจสอบสัญญาณ

การติดตั้งและการใช้งานที่ยืดหยุ่น

การเข้าพลังงาน 10?? 36 VDC (2 สาย) หรือ 17?? 36 VDC/21.6?? 33 VAC (3 สาย)

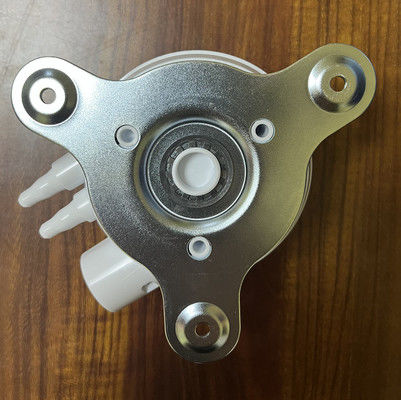

1/2 " NPS Thread การเข้าไฟฟ้าและการติดตั้งที่ไม่ขึ้นอยู่กับทิศทาง

อินเตอร์เฟซที่ใช้ได้ง่าย:

LCD 4 หลักที่มีจอที่สามารถหมุนได้ 180 องศา เพื่อให้เห็นได้ดีที่สุดในอุปกรณ์ใด ๆ

ปรับปรุงการใช้งาน

การจัดอันดับความปลอดภัยและสิ่งแวดล้อม:

UL94 วี - 0 หมวดไฟและวัสดุที่ได้รับการจัดอันดับเพลนัมสําหรับสภาพแวดล้อมอันตราย

ขั้นต่ําความดัน: สูงสุด 3.6 psi (การทํางาน) และ 6 psi (การระเบิด) สําหรับช่วงที่เลือก

การใช้งานได้หลากหลาย

เหมาะสําหรับการติดตามกรอง, การควบคุมความดันห้องสะอาด, ความดันสแตตติกของท่อ, และการไหลของอากาศระบบ VAV.

รายละเอียดไฟฟ้า:

ความต้านทานวงจรปริมาณการออกกําลัง 01250 Ω แม็กซ์; ความต้านทานความกระชับกําลังการออก: นิยม 1 kΩ ความต้านทานภาระ
