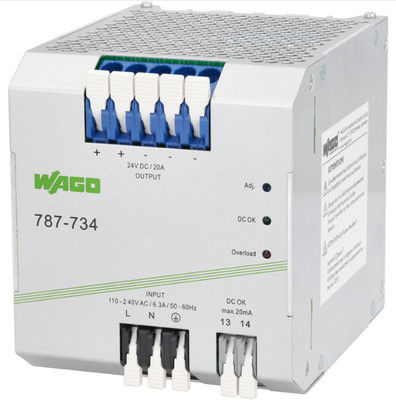

WAGO 787-734 ระบบพลังงานแบบสลับ

WAGO 787-734 Switched-mode Power Supply

บทนำผลิตภัณฑ์

WAGO 787-734 เป็นแหล่งจ่ายไฟแบบสวิตชิ่งประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานในอุตสาหกรรม ให้เอาต์พุต 24 VDC ที่เสถียรที่ 20 A (480 W) พร้อมการควบคุมแรงดันไฟฟ้าที่แม่นยำ ออกแบบมาเพื่อความน่าเชื่อถือในตู้ควบคุม มีการระบายความร้อนแบบพาความร้อนตามธรรมชาติสำหรับการติดตั้งในแนวนอน การสิ้นสุดแบบไม่ต้องใช้เครื่องมือผ่านขั้วต่อ PCB ที่ทำงานด้วยคันโยก และการแยกทางไฟฟ้าที่สอดคล้องกับ SELV (UL 60950-1) และ PELV (EN 60204) แหล่งจ่ายไฟรองรับช่วงอินพุตกว้าง (85–264 VAC/130–373 VDC) รับประกันริปเปิลต่ำ (<100 mV) และมีหน้าสัมผัส DC OK สำหรับการตรวจสอบระบบ

คุณสมบัติของผลิตภัณฑ์

ข้อมูลจำเพาะด้านพลังงาน:

เอาต์พุต: 24 VDC (ปรับได้ 22–28 V), 20 A, 480 W

อินพุต: 85–264 VAC หรือ 130–373 VDC, 1 เฟส, 47–63 Hz (เข้ากันได้กับ 0 Hz)

ประสิทธิภาพ: ตัวประกอบกำลัง ≥0.94 (230 VAC) / ≥0.98 (115 VAC) พร้อม PFC แบบแอคทีฟ

ประสิทธิภาพและการป้องกัน:

ความแม่นยำ: ค่าเบี่ยงเบนการควบคุม ≤1%, ริปเปิลตกค้าง ≤100 mV (peak-to-peak)

การจัดการโอเวอร์โหลด: โหมดกำลังคงที่ (1.15–1.4x กระแสไฟที่กำหนด), การปิดระบบไฟฟ้าลัดวงจรพร้อมการรีสตาร์ทอัตโนมัติ

Mains Hold-up: ≥20 ms ที่ 230 VAC เพื่อความเสถียรชั่วคราว

การออกแบบและการติดตั้ง:

การระบายความร้อน: การพาความร้อนตามธรรมชาติเมื่อติดตั้งในแนวนอน

การสิ้นสุด: ขั้วต่อ PCB ที่ทำงานด้วยคันโยกแบบไม่ต้องใช้เครื่องมือสำหรับการเดินสายไฟอย่างรวดเร็ว

การติดตั้ง: การออกแบบที่ห่อหุ้มสำหรับการใช้งานในตู้ควบคุม

ความปลอดภัยทางไฟฟ้าและการปฏิบัติตาม:

การแยก: SELV (UL 60950-1), PELV (EN 60204)

กระแสไฟกระชาก: ≤30 A; กระแสไฟปล่อย ≤2 mA

การตรวจสอบและการเชื่อมต่อ:

หน้าสัมผัส DC OK: สัญญาณสวิตชิ่งแบบไม่กระเด้งผ่านออปโตคัปเปลอร์สำหรับการบ่งชี้สถานะระบบ

สิ่งแวดล้อมและกายภาพ:

ขนาด: 6.00 mm² (อ้างอิงถึงเอกสารข้อมูลสำหรับขนาดที่แน่นอน)

การทำงาน: เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีการควบคุมอุณหภูมิที่เสถียร
