ชื่อแบรนด์:
xinje
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
XD5E-24

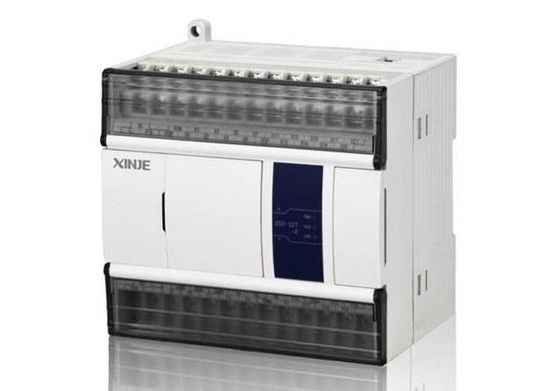

XD5E Series Ethernet PLC
บทนำผลิตภัณฑ์
XD5E series Ethernet PLC เป็นโซลูชันระบบอัตโนมัติสำหรับอุตสาหกรรมที่ทันสมัย มีให้เลือกในรุ่น 24, 30, 48 และ 60 จุด I/O ออกแบบมาเพื่อการผสานรวมกับระบบที่มีอยู่ได้อย่างราบรื่น โดยสืบทอดความสามารถของซีรีส์ XD5 อย่างเต็มที่ พร้อมเพิ่มการรองรับการสื่อสารแบบ Ethernet ด้วยความเร็วในการประมวลผลที่เร็วกว่าซีรีส์ XC ถึง 12 เท่า และทรัพยากรภายในที่ขยายใหญ่ขึ้น จึงโดดเด่นในงานควบคุมความเร็วสูง ทำให้เหมาะสำหรับกระบวนการทางอุตสาหกรรมที่ซับซ้อน หุ่นยนต์ และระบบอัตโนมัติ
คุณสมบัติหลัก
ข้อมูลจำเพาะทั่วไป
| รายการ | ข้อมูลจำเพาะ |
| ฉนวน | สูงกว่า DC 500V 2MΩ |
| ป้องกันสัญญาณรบกวน | แรงดันไฟฟ้าสัญญาณรบกวน 1000Vp-p 1us พัลส์ 1 นาที |
| อากาศ | ไม่มีก๊าซกัดกร่อนและติดไฟได้ |
| อุณหภูมิแวดล้อม | 0℃~60℃ |
| ความชื้นแวดล้อม | 5%~95% (ไม่มีการควบแน่น) |
| พอร์ต USB | - |
| COM1 | RS232, เชื่อมต่อ PC ส่วนบน, HMI สำหรับการเขียนโปรแกรมและการดีบัก |
| COM2 | RS485, เชื่อมต่อกับเครื่องมืออัจฉริยะหรืออินเวอร์เตอร์ |
| พอร์ต Ethernet | พอร์ต RJ45, เชื่อมต่อกับ PC ส่วนบน, การตรวจสอบ, สื่อสารกับอุปกรณ์อื่นๆ ในเครือข่าย |
| การติดตั้ง | ใช้สกรู M3 หรือราง DIN ในการยึด |
| กราวด์ (FG) | การต่อสายดินประเภทที่สาม (อย่าต่อสายดินกับระบบไฟฟ้าแรงสูง) |
ข้อมูลจำเพาะการทำงาน
| รายการ | ข้อมูลจำเพาะ | ||||||
| โหมดการดำเนินการโปรแกรม | โหมดการสแกนแบบวนซ้ำ | ||||||
| โหมดการเขียนโปรแกรม | คำสั่งและแผนผังแลดเดอร์ | ||||||
| ความเร็วในการประมวลผล | 0.05us | ||||||
| การคงอยู่เมื่อปิดเครื่อง | FlashROM และแบตเตอรี่ลิเธียม 3V | ||||||
| ความจุโปรแกรมผู้ใช้ ※1 | 1MB | ||||||
| I/O | จุดทั้งหมด | 24 จุด | 30 จุด | 48 จุด | 60 จุด | ||
| จุด | จุดอินพุต | 14 จุด | 16 จุด X0~X17 | 28 จุด | 36 จุด X0~X43 | ||
| ※2 | X0~X15 | X0~X33 | |||||
| จุดเอาต์พุต | 10 จุด | 14 จุด Y0~Y15 | 20 จุด | 24 จุด Y0~Y27 | |||
| Y0~Y11 | Y0~Y21 | ||||||
| คอยล์ภายใน (X)※3 | 1280 จุด: X0~X77, X10000~X11777, X20000~X20177, X30000~X30077 | ||||||
| คอยล์ภายใน (Y) ※4 | 1280 จุด: Y0~Y77, Y10000~Y11777, Y20000~Y20177, Y30000~Y30077 | ||||||
| คอยล์ภายใน | 87000 จุด | M0~M69999[HM0~HM11999]※5 | |||||
| (M, HM) | การใช้งานพิเศษ ※6 SM0~SM4999 | ||||||
| โฟลว์ (S) | 9000 จุด | S0~S7999[HS0~HS999] | |||||
| ตัวจับเวลา (T) | จุด | 7000 จุด | T0~T4999[HT0~HT1999] | ||||
| ข้อมูลจำเพาะ | ตัวจับเวลา 100ms: 0.1~3276.7s | ||||||
| ตัวจับเวลา 10ms: 0.01~327.67s | |||||||
| ตัวจับเวลา 1ms: 0.001~32.767s | |||||||
| ตัวนับ (C) | จุด | 7000 จุด | C0~C4999[HC0~HC1999] | ||||
| ข้อมูลจำเพาะ | ตัวนับ 16 บิต: K0~32,767 | ||||||
| ตัวนับ 32 บิต: -2147483648~＋2147483647 | |||||||
| รีจิสเตอร์ข้อมูล (D) | 100000 คำ | D0~D69999[HD0~HD24999]※5 | |||||
| การใช้งานพิเศษ ※6 SD0~SD4999 | |||||||
| รีจิสเตอร์ FlashROM | 14192 คำ | FD0~FD8191 | |||||
| (FD) | การใช้งานพิเศษ ※6 SFD0~SFD5999 | ||||||
| ความสามารถในการประมวลผลความเร็วสูง | ตัวนับความเร็วสูง, เอาต์พุตพัลส์, การขัดจังหวะภายนอก | ||||||
| การป้องกันด้วยรหัสผ่าน | ASCII 6 บิต | ||||||
| ฟังก์ชันการวินิจฉัยตนเอง | การตรวจสอบตัวเองเมื่อเปิดเครื่อง, ตัวจับเวลาตรวจสอบ, การตรวจสอบไวยากรณ์ | ||||||
