เครื่องตรวจจับระยะเลเซอร์ลําดับ KLSA สําหรับการสํารวจและการก่อสร้างวิศวกรรม

เครื่องตรวจจับเลเซอร์ระยะทางสาย KLSA สําหรับการสํารวจและการก่อสร้างวิศวกรรม

คําแนะนํา

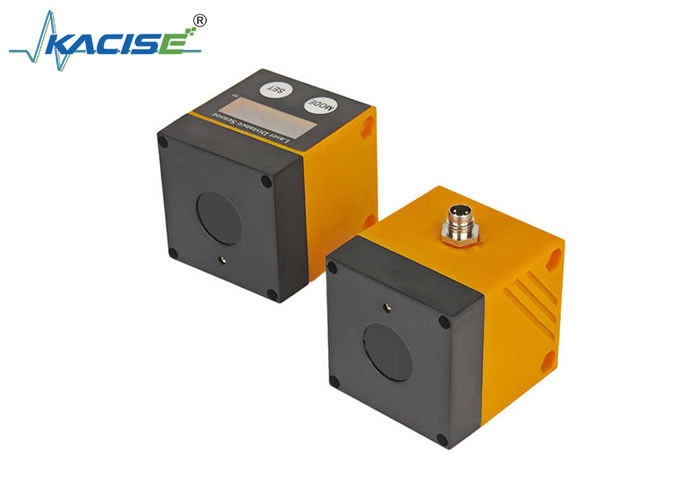

เครื่องตรวจจับระยะทางเลเซอร์ลําดับ KLSA เป็นเครื่องมือพิเศษที่ออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของการสํารวจและการก่อสร้างวิศวกรรมเซนเซอร์เหล่านี้ให้ความแม่นยําสูง, การวัดระยะที่ไม่สัมผัสเพื่อสนับสนุนภารกิจ เช่น การวางแผนสถานที่, การสอดคล้องโครงสร้าง, และการติดตามความก้าวหน้าในสภาพแวดล้อมการก่อสร้าง

ลักษณะสําคัญ

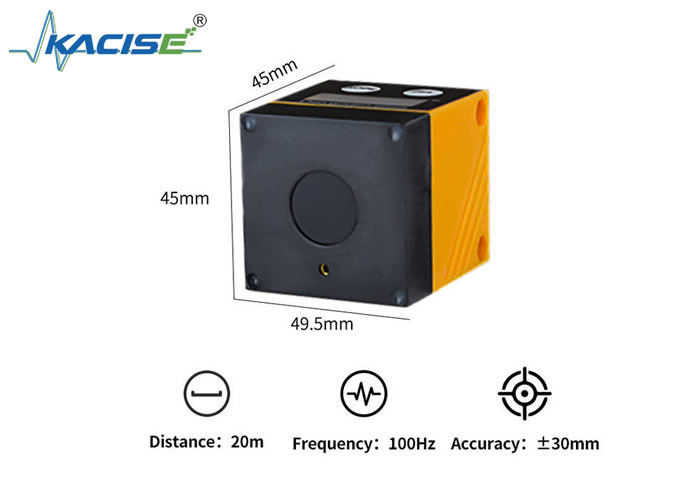

• การวัดแม่นยํา: วัดระยะทางจาก 0.03 ถึง 22 เมตรอย่างแม่นยํา ด้วยระยะความแม่นยําคงและความละเอียดระดับมิลลิเมตร (เช่น 1.234m สําหรับการอ่านที่ต่ํากว่า 10m)การรับรองข้อมูลรายละเอียดสําหรับงานการสํารวจและการวางแผน.
• การออกสัญญาณสองแบบ: ให้ RS485 (โปรโตคอล MODBUS-RTU) สําหรับการบูรณาการดิจิตอลกับซอฟต์แวร์การสํารวจและสัญญาณแบบอานาล็อก 4 ′′ 20mA สําหรับการส่งข้อมูลในเวลาจริงไปยังระบบควบคุม
• การยับยั้งพื้นหลัง: ฟิลเตอร์การสะท้อนเกิน 22 เมตร, ลดการขัดแย้งจากโครงสร้างหรือพื้นที่รอบ ๆ ให้น้อยที่สุดเพื่อเน้นการวัดเป้าหมาย
• อินเตอร์เฟซที่สามารถตั้งค่าได้โดยผู้ใช้:

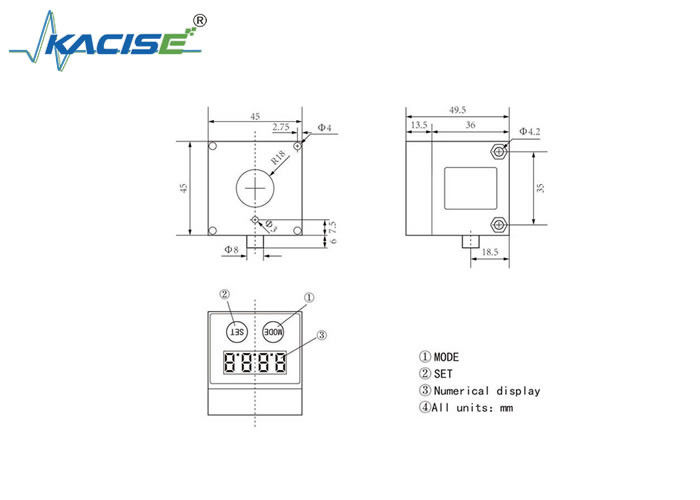

• ภาพแสดง 4 หลักแบบอินทิวเทชั่นแสดงค่าระยะทางในเวลาจริงในเมตร โดยมีการเปลี่ยนหน่วยโดยอัตโนมัติ (มิลลิเมตรสําหรับ < 10m, เซนติเมตรสําหรับ ≥ 10m)
• ปุ่ม MODE/SET ทําให้การปรับในสถานที่ เช่น การควบคุมการเปิด/ปิดเลเซอร์ (ผ่านเมนู LAS) และการปรับระยะ analog (การตั้งค่า AEP) โดยไม่ขัดขวางการวัด
• การทํางานของ Hysteresis และ Window (KLSA-PN Model)
• ฟังก์ชัน Hysteresis ทําให้สัญญาณออกมั่นคงโดยการกําหนดจุดสวิทช์ที่มีความอดทน ± 30 มม เหมาะสําหรับการติดตามองค์ประกอบเคลื่อนที่ในสถานที่ก่อสร้างแบบไดนามิก
• ฟังก์ชัน Window กําหนดขั้นต่ําใกล้ (nSPx) และไกล (FSPx) เพื่อตรวจจับวัตถุภายในโซนเฉพาะ, รองรับการควบคุมคุณภาพสําหรับช่องว่างโครงสร้างหรือการวางวัสดุ
• ความน่าเชื่อถือในระดับอุตสาหกรรม:
• ใช้ไฟฟ้าแบบ DC 935V ตรงกับมาตรฐานความปลอดภัย EN 50178 และทนต่อสภาพที่ยากลําบากของสถานที่ ด้วยการสร้างที่แข็งแรง
• ต้องการการติดตั้งมืออาชีพ เพื่อให้แน่ใจว่าการปฏิบัติตามกฎความปลอดภัยและผลงานที่ดีที่สุด

การใช้งาน

• การสํารวจและการแผนที่: วัดลักษณะพื้นที่, ขนาดอาคาร, และความสะอาดโครงสร้างพื้นฐานสําหรับการวิเคราะห์และการออกแบบภูมิทัศน์
• ติดตามสถานที่ก่อสร้าง: ติดตามการปรับปรุงโครงสร้าง ตรวจสอบการจัดทัศน์ของโครงการโฟม และตรวจสอบปริมาณคลังวัสดุในเวลาจริง
• วิศวกรรมโยธา: สนับสนุนการก่อสร้างสะพานและอุโมงค์โดยการติดตามระยะส่วนประกอบ, การจัดตั้งตั้ง / ทิศทาง, และความสะอาดในการบรรทุกภาระ
• การบูรณาการอุปกรณ์: สามารถบูรณาการกับสถานีรวมหุ่นยนต์ เครื่องบินไร้คนขับ หรือระบบ IoT ผ่าน MODBUS-RTU เพื่อการรวบรวมข้อมูลและปรับปรุงการทํางานโดยอัตโนมัติ

รายละเอียดเทคนิค

การสื่อสาร: RS485 ที่แยกตัวด้วยอัตรา baud ที่ปรับได้ (9600-115200 bps) และตรวจสอบ CRC16 เพื่อการส่งข้อมูลที่น่าเชื่อถือ

ความปลอดภัย: การควบคุมการเปิด/ปิดด้วยเลเซอร์ ลดการขัดแย้งทางสายตาระหว่างการสํารวจ ขณะที่ระบบจดทะเบียนสถานะความผิดพลาด (เช่น 0000H สําหรับการแจ้งเตือนระยะไกล) เพิ่มความสามารถในการวินิจฉัย

ซีรี่ย์ KLSA ผสมผสานความแม่นยํา ความทนทาน และความสามารถปรับตัว ทําให้มันเป็นเครื่องมือที่จําเป็นสําหรับผู้เชี่ยวชาญในงานสํารวจและการก่อสร้างวิศวกรรมที่ต้องการความน่าเชื่อถือการวัดระยะทางในเวลาจริง.
