สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
KLSA-PN
วิดีโอ
วิดีโอ
วิดีโอ
คําแนะนํา

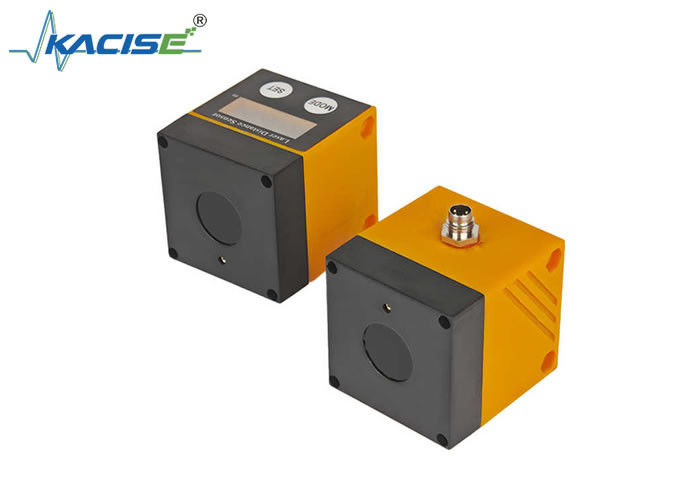

เลเซอร์ระยะห่างเป็นเครื่องมือความแม่นยําที่ใช้เทคโนโลยีเลเซอร์เพื่อบรรลุการวัดระยะห่างโดยไม่ต้องสัมผัสตําแหน่งหรือการขยับของวัตถุเป้าหมายโดยการปล่อยเลเซอร์และวิเคราะห์สัญญาณที่สะท้อนข้อดีหลักของมันคือความแม่นยําสูง ระยะทางไกล การตอบสนองอย่างรวดเร็ว และความสามารถต่อต้านการขัดขวาง มันถูกใช้อย่างแพร่หลายในอุตสาหกรรมอัตโนมัติ อุปกรณ์ฉลาด การสํารวจและการตรวจห่างไกลอิเล็กทรอนิกส์ผู้บริโภคและสาขาอื่น ๆ.
ลักษณะ
รายละเอียดเทคนิค
| ปริมาตรการทํางาน | |||||
| ระยะการวัด | ระยะทางการวัดสูงสุด: 22m | ||||
| ภายใต้แสงแรง @ 100KLux สภาพแวดล้อม: 12m | |||||
| ใต้เป้าหมายสีดํา มีการสะท้อนแสง 10%: 20m | |||||
| ความถี่ของการวัด | 100HZ (ปรับความถี่) | ||||
| ความแม่นยําซ้ํา | ± 8.0mm @50 ~ 2000mm | ||||
| ± 20.0mm @ 2000 ~ 6000mm | |||||
| ± 30.0mm @6000~2000mm | |||||
| ความแม่นยําอย่างสมบูรณ์ | ±20.0mm@200~2000mm; 20~200mm ใกล้พื้นที่ตาบอด ความผิดพลาดใหญ่ | ||||
| ± 30.0mm @ 2000 ~ 6000mm | |||||
| < 1% @6000 ~ 20000 มม | |||||
| การตรวจจับหลายเป้าหมาย | สูงสองเท่า | ||||
| การชดเชยอุณหภูมิ | ใช่ | ||||
| การแก้ไขความสะท้อน | ใช่, ความเบี่ยงเบนของเป้าหมายสีที่แตกต่างกันน้อยกว่า 5 มม | ||||
| พื้นที่ตาบอด | 00.03m | ||||
| แหล่งแสง | |||||
| เลเซอร์ทํางาน | 905nm ประเภทที่ 1 | ||||
| สนามมอง FOV | < 2° | ||||
| ขนาดของจุด |
Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m; Φ50cm@20m |
||||
| เลเซอร์ชี้วัด | 650-660nm ประเภท 2 (IEC 60825-1:2014, EN 60825-1:2014) | ||||
| สภาพแวดล้อมการทํางาน | |||||
| อุณหภูมิการทํางาน | -20 ~ 50 °C | ||||
| อุณหภูมิการเก็บรักษา | -40 ~ 85 °C | ||||
| ระดับการคุ้มครองห้อง | IP65 | ||||
| ปริมาตรไฟฟ้า | |||||
| โลตติจ์ทํางาน | DC+9~35V | ||||
| กระแสการทํางาน | 107mA@12V แสดงว่าเลเซอร์ทํางาน | ||||
| 103mA@12V แสดงว่าเลเซอร์ปิด | |||||
| การป้องกันทางกลับ | ใช่ | ||||
| การแยกตัว | ใช่ | ||||
| อายุการใช้งานเลเซอร์ | กว่า 50000 ชั่วโมง | ||||
| อินเตอร์เฟซการออก | |||||
| อินเตอร์เฟซการออก | PNP สองทาง | NPN สองทาง | RS485-Modbus |
UART
|
รีเลย์ |
| เปิด/ปิดปกติ | เปิด/ปิดปกติ | 4 ~ 20mA | |||
| การออกสวิทช์ ความจุสูงสุด | 100mA | ||||
| ความจุสูงสุดของอัตราผลิตแบบแอนาล็อก | 250Ω | ||||
| ปุ่มแสดง | |||||
| นิคซีทูบดิจิต | 4 บิต | ||||
| ปุ่มฟังก์ชัน | การปรับค่าสวิทช์; การแสดงสวิทช์เลเซอร์; การปรับระยะทางอนาล็อก | ||||
| ปริมาตรกล | |||||
| น้ําหนัก | 73g+3g (ความผิดพลาดในการเติมกาว) | ||||
| กล่อง | ABS | ||||

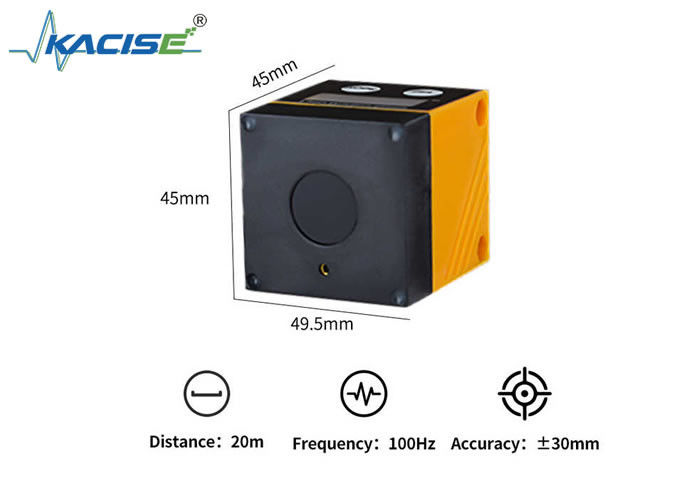

| ขนาด | 45*45*49.5 มม. | ||||
| อุปกรณ์เสริม | |||||
| โบลท์ | M4*55mm 2 | ||||
| กล่อง | ไม่จําเป็น | ||||
| การเชื่อมต่อไฟฟ้า | 1*M8, สายเคเบิลยาว 1 เมตร | ||||
คําแนะนําความปลอดภัย
หน้าที่
การออกของฟังก์ชัน Hysteresis
[Hno[Hnc].กําหนดจุดสวิตช์ หากค่าที่วัดเปลี่ยนแปลงรอบช่วงการตรวจจับ, ฟังก์ชัน hysteresis สามารถรักษาสวิตช์ออกภาวะคงที่
การออกของฟังก์ชันหน้าต่าง
[Fno][Fnc].กําหนดจุดเปลี่ยนสองสําหรับใกล้และไกล ใช้ฟังก์ชันหน้าต่างเพื่อติดตามช่วงที่อนุญาตที่กําหนด
ปิดเลเซอร์
เซนเซอร์สามารถตั้งจุดสีแดงเพื่อแสดงให้เห็นว่าเลเซอร์เปิดและปิดโดยกดปุ่ม. มันไม่ได้ส่งผลต่อการวัดระยะทางปกติ
การติดตั้ง
สภาพการติดตั้ง
✅ ติดตั้งอุปกรณ์ให้วัตถุที่จะวัดอยู่ในช่วงการวัด 003... 22 เมตร
✅เซ็นเซอร์มีระยะความแม่นยําคงที่ 22 m อย่าวัดวัตถุในระยะ > 22 m
- ลูกค้าควรหลีกเลี่ยงสิ่งของสะท้อนในเส้นทางทางแสงตรงของเซ็นเซอร์ ภายในช่วง > 22 m
ติดตั้งอุปกรณ์เสริม

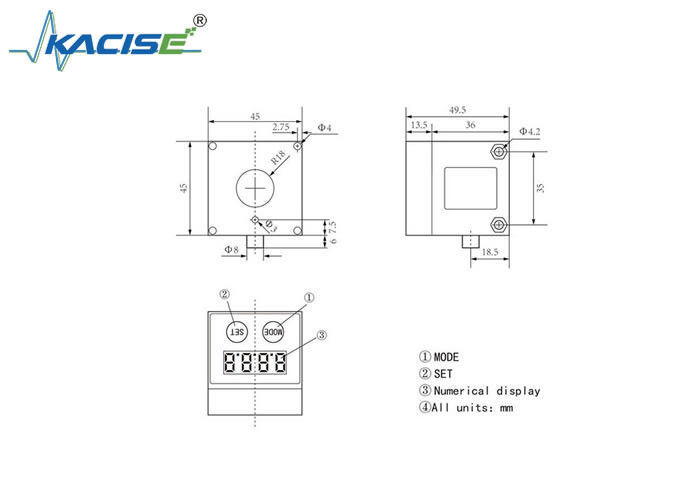

ขนาด
คํานิยามของสายไฟฟ้า
| ไม่ | สีเส้น | KLSA-P/N | KLSA- อดีต | KLSA- T |
| 1 | สีน้ําตาล | VCC, DC9-35V | VCC, DC9 ~ 35V | VCC, DC3.3V |
| 2 | สีดํา | GND | GND, ดินแอนาล็อก | แผ่นดินพลังงาน |
| 3 | สีฟ้า | OUT1 | RS485 A | RX |
| 4 | สีขาว | OUT2 | RS485 B | TX |
| 5 | สีเทา | ไม่มี | การออกแบบแบบแอนาล็อก |
ตารางแบบสั่งซื้อ
| ระยะทาง | อินเตอร์เฟซ | รุ่น |
| 1 เมตร | PNP | KLSA-01P |
| 2 เมตร | PNP | KLSA-02P |
| 3 เมตร | PNP | KLSA-03P |
| 4 เมตร | PNP | KLSA-04P |
| 5 เมตร | PNP | KLSA-05P |
| NPN | KLSA-05N | |
| RS485/4-20mA | KLSA-05DA | |
| รีเลย์ | KLSA-05R | |
| 10 เมตร | PNP | KLSA-10P |
| NPN | KLSA-10N | |
| RS485/4-20mA | KLSA-10DA | |
| รีเลย์ | KLSA-10R | |
| 20 เมตร | PNP | KLSA-20P |
| NPN | KLSA-20N | |
| RS485/4-20mA | KLSA-20DA | |
| รีเลย์ | KLSA-20R | |
| UART TTL | KLSA-20T |
