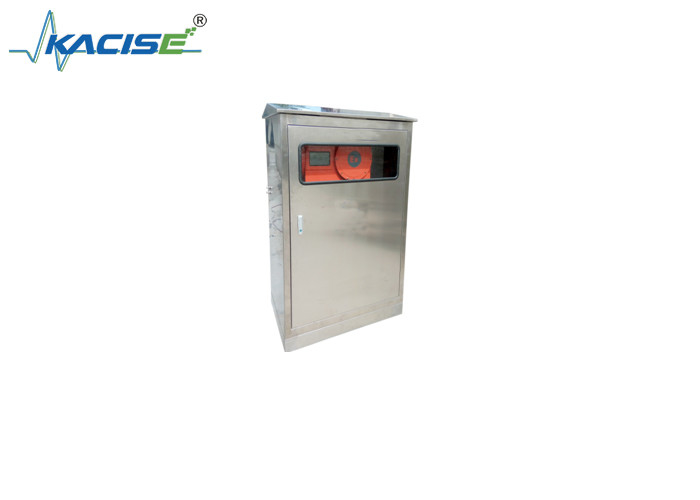

KTG184 ระบบวิเคราะห์กระบวนการก๊าซธรรมชาติ ความกว้าง 1000MM × ความสูง 1700MM × ความลึก 600MM สําหรับการบํารุงรักษาปกติ

KTG184 ระบบวิเคราะห์กระบวนการก๊าซธรรมชาติ

คําแนะนํา

ระบบการวิเคราะห์ KTG184 ได้ถูกออกแบบและผลิตมาโดยเฉพาะเจาะจงเพื่อการวิเคราะห์ออนไลน์ของ CO2 และจุดฝน (DP) หลังจากการทําความสะอาดก๊าซธรรมชาติ มีลักษณะดังต่อไปนี้วาล์วท่อทั้งหมดถูกออกแบบด้วยสแตนเลส. สามารถตรวจสอบในระบบออนไลน์ของสารประกอบ CO2 และค่า DP อุปกรณ์ CO2 แสดงข้อมูลในสถานที่โดยเข้าใจในขณะเดียวกันที่สามารถเชื่อมต่อกับคอมพิวเตอร์ได้, เครื่องแสดงทางไกลหรือเครื่องบันทึก ที่สามารถควบคุมทางไกล หรือเชื่อมต่อกับระบบควบคุมอัตโนมัติ เพื่อควบคุมโดยไม่มีผู้ดูแลอินเตอร์เฟซมนุษย์-เครื่องจักร ใช้หน้าจอสัมผัส 320×240 ดอท-แมทริกซ์ซึ่งเป็นสิ่งที่เข้าใจง่ายและดึงดูดสายตา ปุ่มสัมผัสและการทํางานเมนูจีนเต็ม ทําให้มันง่ายที่จะเข้าใจง่ายและน่าเชื่อถือสามารถบันทึกสารประกอบ CO2 และค่า DP ได้ในระยะเวลาปกติข้อมูลที่เก็บไว้สามารถสูงถึง 3,200, และการแสดงเส้นโค้ง

เซ็นเซอร์คาร์บอนไดออกไซด์ในระบบตรวจจับนี้ใช้เซ็นเซอร์อินฟราเรดที่นําเข้า และเซ็นเซอร์จุดน้ําฝนใช้เซ็นเซอร์จุดน้ําฝน Vaisala ซึ่งมีผลงานที่น่าเชื่อถือและอายุการใช้งานยาวนานระบบการประมวลผลสัญญาณ ใช้ระบบไมโครคอมพิวเตอร์ชิปเดียวที่มีความฉลาดและบูรณาการสูง, รวมถึงองค์ประกอบ เช่น การแปลงแบบอานาล็อกเป็นดิจิตัล, การแปลงแบบดิจิตัลเป็นอานาล็อก, การวิเคราะห์และการประมวลผล, และผลิตฟังก์ชันด้วยการทํางานทั่วไปที่ง่ายและการบํารุงรักษาที่สะดวก.

ระบบการตรวจสอบนี้ใช้ระบบการรักษาก่อนหลายระยะ, รวมถึงการลดความดัน, การปรับสติวอลเตจ, การปรับสติวอลเตจ, การกรอง, ฯลฯ และมีก๊าซมาตรฐานการติดต่อท่อแก๊สถูกทําจากสแตนเลสทั้งหมดความน่าเชื่อถือสูงของระบบนี้ทําให้ระบบสามารถตรวจจับองค์ประกอบของก๊าซตัวอย่างได้อย่างแม่นยําและมั่นคง

ตัวชี้วัดผลงานทางเทคนิคหลัก

(1) ระยะการวัด: 0-100×10−6 CO2, +20°C~-100°C

(2) เวลาตอบสนองของระบบ: CO2 T90<30S (หลอดตัวอย่างนอกตู้วิเคราะห์คือ<3M)

(3) ความแม่นยําของการกรอง: <0.1μm

(4) สัญญาณออก: สัญญาณมาตรฐาน 4-20mA

(5) วงจรการบํารุงรักษาปกติ: ไม่ต่ํากว่า 90 วัน

(6) ขนาดรวม: 1000MM (ความกว้าง) × 1700MM (ความสูง) × 600MM (ความลึก)

(7) เกรดกันระเบิด: ExdIICT6

(8) น้ําหนัก: ประมาณ 120Kg
