ระบบการตอบสนองเวลา KTG183 ระบบครบครัน

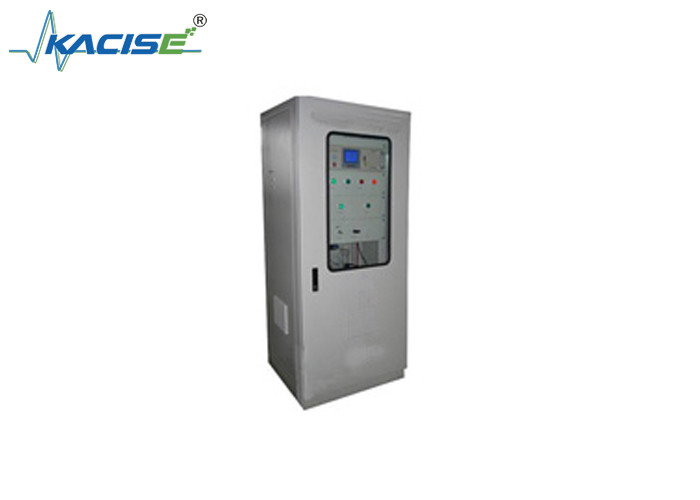

KTG183 ระบบการวิเคราะห์แก๊สหางของเตาอบคัลเซียมคาร์ไบด์

คําแนะนํา

ระบบการวิเคราะห์ก๊าซหางเตาคาร์บائدแคลเซียม KTG183 เป็นสินค้าที่มีประสิทธิภาพสูงที่ออกแบบและพัฒนาขึ้นตามลักษณะของการวิเคราะห์ก๊าซหางเตาคาร์บائدแคลเซียมมันสามารถวิเคราะห์ได้อย่างรวดเร็วและออนไลน์ ก๊าซหางเตาแคลเซียมคาร์ไบด์ในสภาพแวดล้อมสนามที่รุนแรงและทําความเข้าใจการอัตโนมัติและความฉลาดของกระบวนการวิเคราะห์. ระบบสามารถดึงดูดก๊าซตัวอย่างโดยอัตโนมัติ. หลังจากก๊าซตัวอย่างถูกถอนฝุ่นโดยเครื่องตรวจสอบการดึงดูดและได้รับการ dehumidification วินาทีในหน่วยการรักษาก่อนก๊าซตัวอย่างในท่อเข้าเครื่องมือวิเคราะห์ผ่านวาล์วการเก็บตัวอย่างเพื่อการวิเคราะห์ออนไลน์ต่อเนื่อง และออกสัญญาณกระแสไฟฟ้ามาตรฐานนอกจากนี้ ระบบจะดําเนินการในระยะเวลาโปรแกรม backflushing เพื่อรับรองการทํางานที่มั่นคงระยะยาวของหน่วยการเก็บตัวอย่างรวมกับประสบการณ์การใช้งานที่ประสบความสําเร็จในอุตสาหกรรมการวิเคราะห์ก๊าซหางเตาคาร์บائدแคลเซียมในช่วงหลายปี, ระบบการวิเคราะห์แก๊สหางออนไลน์ต่อเนื่องที่ออกแบบและนําไปใช้มีลักษณะดังต่อไปนี้:

(1) เทคโนโลยีที่ก้าวหน้าและความมั่นคงของระบบที่ดี

การพัฒนาระบบนี้ถูกรวมเข้ากับสถานการณ์จริงของกระบวนการอบคาร์บิดแคลเซียมที่ปิดในประเทศและต่างประเทศมันใช้เทคโนโลยีการเก็บตัวอย่างและการบําบัดก่อนจากต่างประเทศอย่างครบถ้วนและได้ถึงระดับที่ก้าวหน้าของอุปกรณ์ต่างประเทศที่คล้ายกัน ในแง่ของความก้าวหน้า การใช้งาน ความน่าเชื่อถือ และความปลอดภัย

(2) ใกล้กับการใช้งานและความน่าเชื่อถือของระบบสูง

เพื่อให้แน่ใจว่าระบบมีความน่าเชื่อถือสูง โดยการนําเทคโนโลยีที่ทันสมัยมาใช้งาน มีการออกแบบใหม่หลายอย่างที่สอดคล้องกับลักษณะของการใช้งานในอุตสาหกรรมเช่น, ตู้วิเคราะห์ของระบบใช้ระบบทําความร้อนไฟฟ้าที่ติดตามอุณหภูมิคงที่ซึ่งสามารถแก้ไขปัญหาของการอุดตันที่เกิดจากการแข็งของน้ําหมึ้มในท่อและส่วนประกอบในฤดูหนาวได้อย่างมีประสิทธิภาพ. The backflushing cabinet and nitrogen boosting device specially designed for the sintered microporous sampling probe made of stainless steel fiber greatly improve the backflushing effect of the sampling probeโดยใช้คอมเพรสเซอร์คอนเดนเซอร์และปั๊มเพอริสตัลติกสําหรับการปล่อยน้ําเสีย โปรแกรมควบคุมสําหรับน้ําเสียและการระบายน้ําได้ถูกปรับปรุงให้ดีที่สุดการปรับปรุงประสิทธิภาพของน้ําเสียและระบายน้ําการออกแบบที่นวัตกรรมหลายอย่าง ได้รับการประกันความน่าเชื่อถือสูงของระบบ

(3) ฟังก์ชันที่สมบูรณ์แบบและการทํางานของระบบที่แข็งแรง

จากประสบการณ์การใช้งานในอุตสาหกรรมหลายปี มีการออกแบบและนําไปใช้ฟังก์ชันระบบที่สมบูรณ์แบบ และมีอัตโนมัติสูง The system uses an OMRON programmable logic controller (PLC) as the central control unit of the system to complete functions such as automatic internal and external purging of the sampling pipeline and probe of the device, อัตโนมัติ 巡回 sampling switching, และการวินิจฉัยผิดพลาดบางส่วนด้วยตนเอง นอกจากนี้, การควบคุมระบบใช้จอควบคุมสัมผัสที่น่าเชื่อถือและมั่นคง.อินเตอร์เฟซมนุษย์-เครื่องมือที่ดีกําจัดข้อจํากัดของโหมดการควบคุมปุ่มดั้งเดิมและเพิ่มการทํางานของระบบ.

(4) การออกแบบแบบจําลองและปริมาณการบํารุงรักษาระบบขนาดเล็ก

ตามความต้องการของระบบสมบูรณ์แบบ การจัดทําโครงสร้างระบบ ใช้โครงสร้างของห้องวิเคราะห์ (หรือห้องวิเคราะห์)การทําการออกแบบแบบจําแนกของหน่วยงานฟังก์ชันระบบ. นี้ไม่เพียงแค่ทําให้การติดตั้งและการแก้ไขข้อผิดพลาดในสถานที่ง่าย แต่ยังเพิ่มความน่าเชื่อถือของระบบได้อย่างมีประสิทธิภาพ ลดปริมาณการบํารุงรักษาระบบและสามารถเสร็จสิ้น "การออกแบบโครงการ turnkey.

ตัวชี้วัดผลงานทางเทคนิคหลักของระบบ

ระยะการวัด: 0.00~15.00% O2; 0.0~30.0% H2; (ระยะสามารถปรับแต่งได้)

0.0·100.0% CO; (องค์ประกอบ เช่น CO2, CH4 และค่าความร้อนเป็นตัวเลือก)

อัตราการไหลของก๊าซตัวอย่าง: 400±10ml/นาที

เวลาตอบสนองของระบบ: T90<30s (ท่อเก็บตัวอย่างนอกตู้วิเคราะห์คือ<10M)

ความแม่นยําของการกรอง: < 1μm

การออกแบบแบบแอนาล็อก: 4-20mA

การออกแบบดิจิตอล: อินเตอร์เฟซ RS232/485 โปรต็อกอล Modbus/RTU มาตรฐาน (ไม่จําเป็น)
