KTG161 เครื่องวิเคราะห์ก๊าซหลายองค์ประกอบ 8 ช่องทาง 4 20mA การออกแบบแอนาล็อกและ 50HZ การให้พลังงานสําหรับการวัดแก๊สแม่นยํา

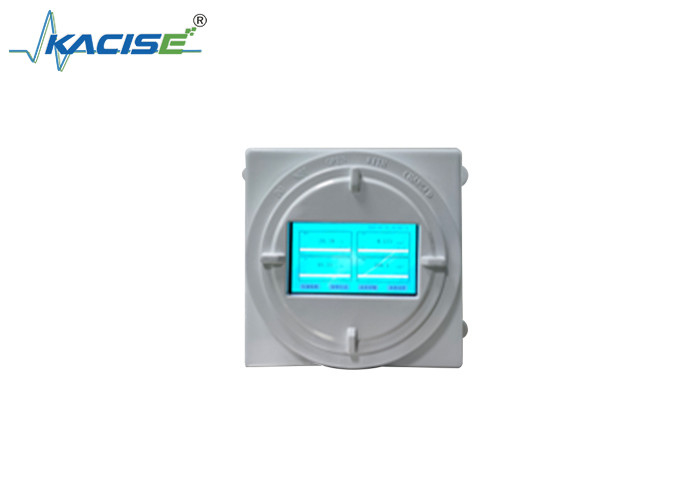

KTG161 เครื่องวิเคราะห์แก๊สหลายส่วนประกอบ

หลักการพื้นฐาน

เครื่องวิเคราะห์แก๊สหลายส่วน KTG161 ใช้โมดูลวิเคราะห์ที่แตกต่างกันในการตรวจหาและวิเคราะห์ตามปริมาตรต่างๆ เช่น สภาพแวดล้อมที่แตกต่างกัน สารที่ต้องวัดและช่วงการวัดมันใช้เทคโนโลยีการประมวลผลสัญญาณดิจิตอลอย่างทันสมัย และอินเตอร์เฟสจอกระจกเหลวแบบใหม่

ปริมาตรเทคนิค

การเคลื่อนไหวจุดศูนย์: ± 1% FS/7d

ความเคลื่อนไหวของ span: ± 1% FS/7d

ความผิดพลาดเชิงเส้น: ± 1% FS

ส่วนประกอบที่วัด: CO, CO2, NH3, SO2, NO ฯลฯ

ระยะการวัด

CO: (0 - 40) × 10−6 (ระยะขั้นต่ํา), (0 - 100) % (ระยะสูงสุด)

CO2: (0 - 20) × 10−6 (ระยะขั้นต่ํา), (0 - 100) % (ระยะสูงสุด)

SO2: (0 - 100) × 10−6 (ช่วงขั้นต่ํา), (0 - 100) % (ช่วงขั้นสูงสุด)

NH3: (0 - 100) × 10−6 (ระยะขั้นต่ํา), (0 - 100) % (ระยะสูงสุด)

CH4: (0 - 100) × 10−6 (ระยะขั้นต่ํา), (0 - 100) % (ระยะสูงสุด)

O2: (0 - 100) × 10−6 (ระยะขั้นต่ํา), (0 - 25.0) % (ระยะสูงสุด)

H2: (0 - 1.00) % (ช่วงขั้นต่ํา), (0 - 99.9)% (ช่วงขั้นสูงสุด)

DP: -100.0 °C - +20.0 °C

เวลาตอบสนอง: t90≤20s

พลังงาน: < 90W

พลังงานไฟฟ้า: 220VAC, 50HZ

การออกแบบแบบแอนาล็อก: 8 ช่อง 4 - 20mA

การออกติดต่อ: 8 ช่องทาง (สามารถเขียนโปรแกรมได้)

การออกแบบดิจิตอล: 2 ช่องทางของอินเตอร์เฟซ RS485, โดยใช้โปรโตคอล Modbus

ปริมาตรป้องกันระเบิด

เกรดกันระเบิด: ExdIICT6

ระดับการป้องกัน: IP65

ขนาดการติดตั้ง: 365mm*285mm

น้ําหนัก: ประมาณ 15 กิโลกรัม

ลักษณะเครื่องมือ

• จอจอ LCD ขนาดใหญ่ การทํางานเมนูจีนเต็มรูปแบบ พร้อมฟังก์ชันการทํางานรวดเร็ว การทํางานง่ายและสะดวกสบาย
• การสลับอัตโนมัติของหลายช่วง และช่วงกลางสามารถตั้ง
• การประมวลผลทั้งหมดเป็นดิจิตอล ทําให้มันแม่นยํา สม่ําเสมอ และน่าเชื่อถือมากขึ้น
• มันมีฟังก์ชันการเริ่มต้นที่อ่อนแอและการเฝ้าระวังเพื่อให้แน่ใจว่าการทํางานที่น่าเชื่อถือของอุปกรณ์เป็นเวลานาน
• การออกเป็น synchronous และแยก (0/4 - 20) mA และภาระการออกคือ 500Ω
• มันมีสัญญาณออกสถานะที่แยกออกไปโดยสิ้นเชิง เช่น การปรับขนาด, ความผิดพลาด, เตือนเตือน, และการแปลงระยะ
• ผลิตภัณฑ์กันระเบิดใช้กระเป๋าปิดกันระเบิดที่กันไฟพิเศษ และสามารถใช้ในสภาพแวดล้อมที่มีความระเบิดของโซน 1 และโซน 2 ได้
