สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
เคทีเอฟ

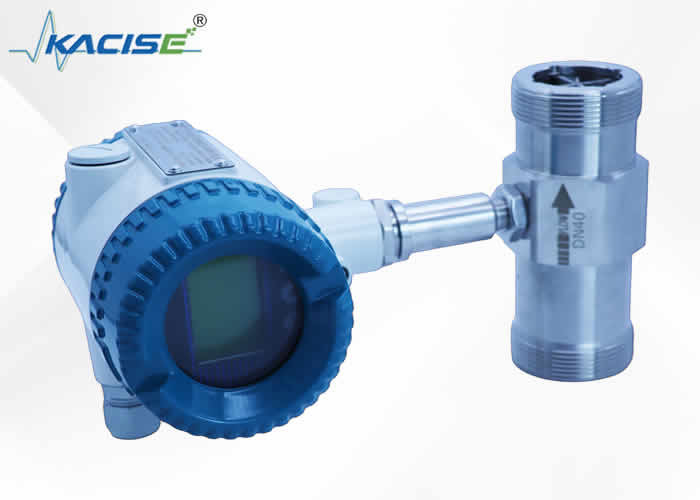

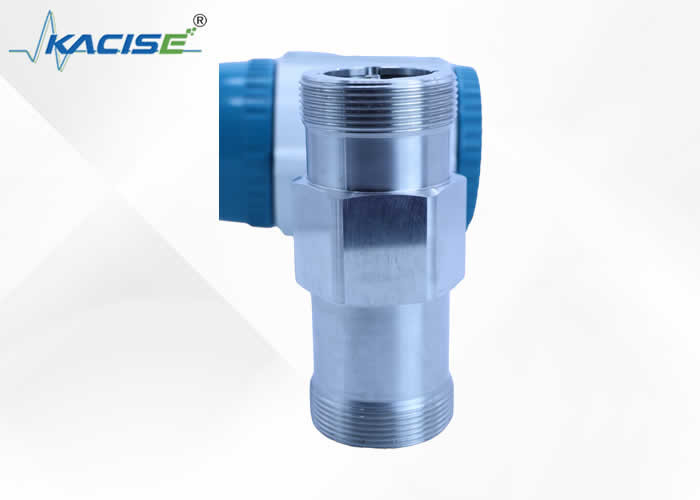

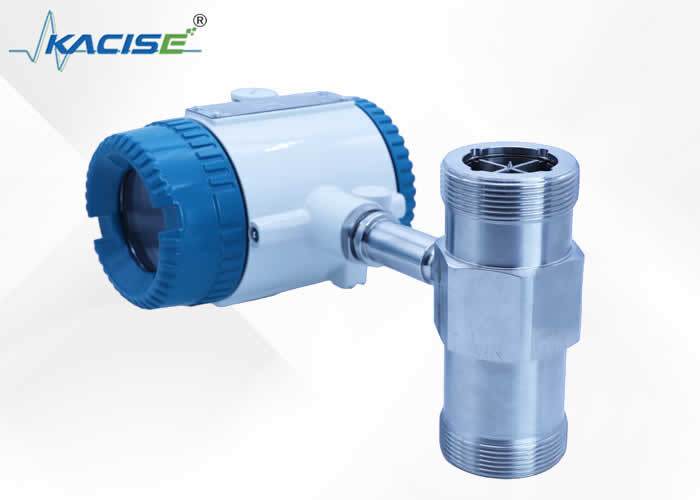

เครื่องวัดระบายน้ํา KTF ที่มีประสิทธิภาพสูง สําหรับวัดของเหลวอินทรีย์และไม่อินทรีย์
คําแนะนํา
รายละเอียดเทคนิค
|
ขนาดท่อ (DN) มม |
ระยะการไหล ((m3/h) | ความดันชื่อ (Mpa) | ||
| 00.2% | 00.5% | 10.0% | ||
| 4 | 00.04-0.25 | 6.3 | ||
| 6 | 0.1-0.6 | 6.3 | ||
| 10 | 0.2-12 | 6.3 | ||
| 15 | 1.2?? 4 | 0.6?? 6 | 0.4?? 6 |
2.5 6.3 16 |
| 20 | 2?? 6 | 0.8?? 8 | 0.6?? 8 | |
| 25 | 3 ราคา 10 | 1.2?? 12 | 1.2?? 12 | |
| 32 | 4?? 12 | 1.5 ¢ 15 | 1 ¢ 20 | |
| 40 | 8 หมวด 25 | 3 ¢ 30 | 3 ¢ 30 | |
| 50 | 12 ¢ 40 | 5 ¢ 50 | 5 ¢ 50 |
6.3 2.5 |
| 65 | 15 ¢60 | 7 ¢ 70 | 5 ¢ 70 | |
| 80 | 20?? 100 | 16?? 100 | 12 ราคา 120 บาท | |
| 100 | 50?? 160 | 25?? 160 | 20?? 200 | |
| 125 | 50?? 200 | 30?? 250 | 25 ¢ 280 | |
| 150 | 100?? 300 | 50?? 300 | 40?? 400 | |
| 200 | 200?? 600 | 100?? 600 | 80?? 800 | |
| 250 | 300?? 1000 | 160 ₹1000 | 120 ¥1200 | 2.5 |
| 300 | 250 ¢1600 | |||
| 400 | 400 ₹2500 | |||
| 500 | 600?? 4000 | |||
| อุณหภูมิแวดล้อม | -20°C+55°C |
| อุณหภูมิสัมพันธ์ | 5%-95% |
| ความดันในชั้นบรรยากาศ | 86?? 106Kpa |
| ประเภทปกติ อุณหภูมิกลาง | -20+120°C |
| ประเภทกันระเบิด อุณหภูมิกลาง | -20 ̊70°C |
| กันระเบิด | dIIBT5 |
| พลังงาน |
สองสาย: +24VDC สามสาย: + 12VDC ✓ + 24VDC |
| การเชื่อมต่อ | สายไหมหรือ Flange |
ขนาด
การเชื่อมต่อเส้น
การเชื่อมต่อ Flange
|
ขนาดท่อ DN (mm) |
เซนเซอร์ ขนาด (mm) |
ขนาดของฟลานจ์ (มม.) | ขนาดเส้น | ||||||
| L | H | D | D1 | D2 | D3 | n-do | L1 ((mm) | G | |
| 4 | 225 | 145 | 1/2 | ||||||
| 6 | 225 | 145 | 1/2 | ||||||
| 10 | 345 | 170 | 1/2 | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8-18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8-18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8-18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12-23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16-30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20-34 | |||
