สถานที่กำเนิด:
จีน (แผ่นดินใหญ่)
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
certificate of explosion-proof, CE
หมายเลขรุ่น:
กฟ100
วิดีโอ

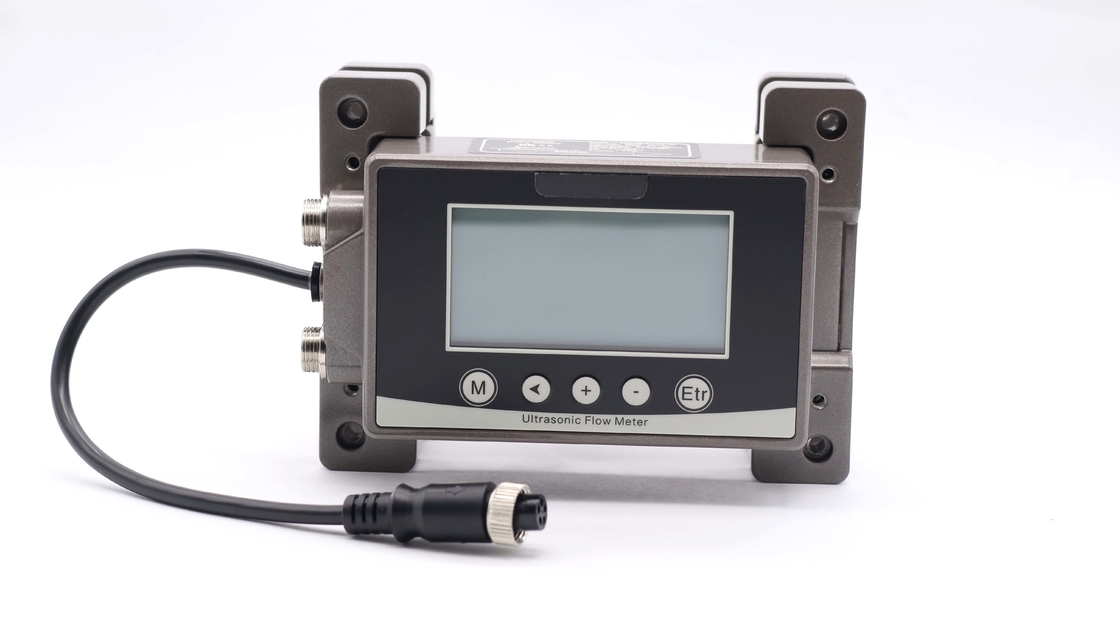

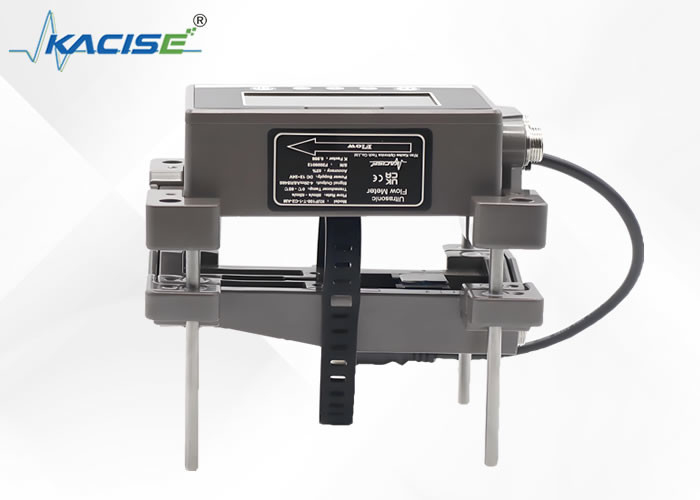

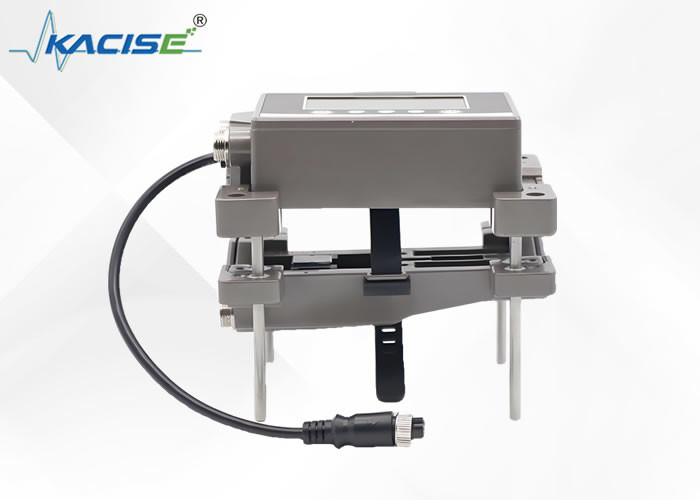

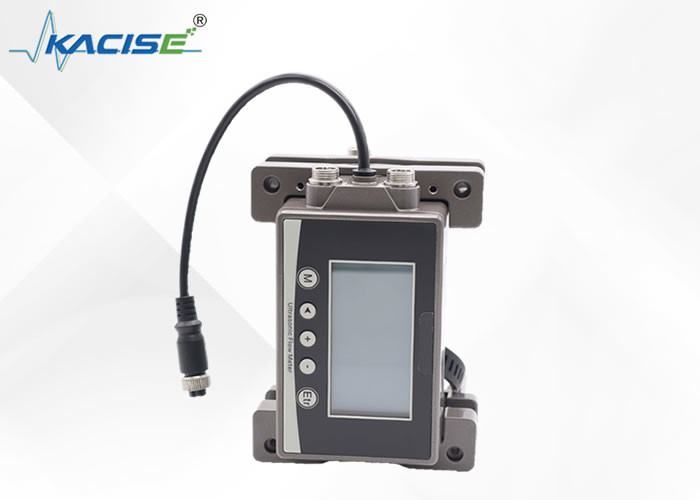

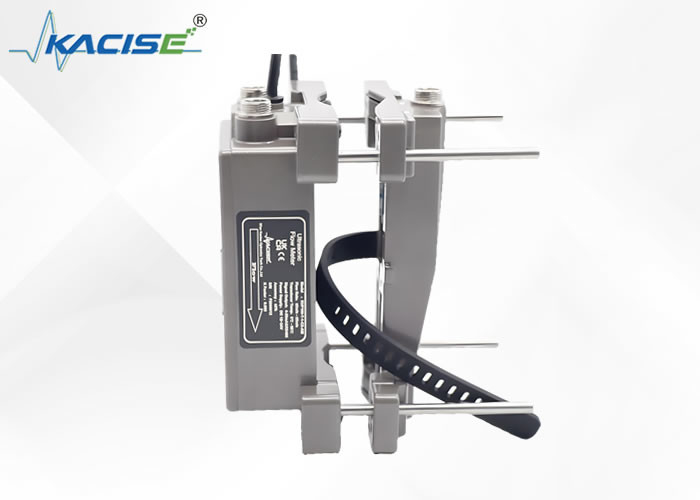

เครื่องวัดกระแส ultrasonic KUF100 ทํางานโดยใช้วิธีความแตกต่างเวลามันส่งและรับสัญญาณ ultrasonic ผ่านของเหลวและคํานวณอัตราการไหลผ่านการวัดความแตกต่างในเวลาการกระจายสัญญาณเหล่านี้ในทิศทางลําดับล่างและลําดับสูงวิธีนี้ทําให้การวัดของเหลวที่มีอนุภาคที่แขวนหรือกระบอกได้อย่างแม่นยําและไม่ได้ถูกส่งผลกระทบโดยการนําของเหลว
| วัสดุท่อที่สนับสนุน | หลอดเหล็กไร้ขัดเหล็ก, เหล็ก, ทองแดง, อลูมิเนียม, PVC, PP, PVDF และหลอดพลาสติกแข็งอื่น ๆ |
| สื่อเหลวที่รองรับ | น้ําหรืออื่น ๆ (แบบเดียวไม่มีอนุภาคแข็งและสิ่งสกปรก) |
| อุณหภูมิกลางที่รองรับ | 0-75°C (ไม่มีการแข็งบนพื้นผิว, อุณหภูมิสูง, เวอร์ชั่นสามารถปรับแต่งได้) |
| ปริมาตรการตัดระดับการไหลต่ํา | 0.1m/s |
| วิธีการแสดง | 256*128 LCD ที่มีแสงเบื้องหลัง |
| เวลาตอบสนอง | 0.5 ~ 60s |
| ระดับความแม่นยํา | ± 2% ถึง ± 1% หลังการปรับ |
| ระยะเวลาการเก็บข้อมูล | 300 มิลลิวินาที |
| การสํารองความจํา | EEPROM (ระยะเวลาการเก็บข้อมูล: กว่า 10 ปี, ความถี่ในการอ่าน/เขียนข้อมูล: กว่า 1 ล้านครั้ง) |
| เครื่องเชื่อมพลังงานและ I/O | M12 โป๊กเครื่องบิน |
| ผลิต | 4-20mA |
| การสื่อสาร | โมดบัส RS485 |
| การออกแบบแบบเลือก | OCT (output pulse) / ระเบิดรีเล่ยหนึ่ง |
| พลังงาน | 10-24V VDC |
| พลังงานไฟฟ้า | <3W |
| การป้องกันวงจร | การป้องกันการสับเปลี่ยนพลังงาน การป้องกันการกระตุ้นพลังงาน |
| การป้องกันการตัดสั้นในทางออกแต่ละครั้ง การป้องกันการกระจายไฟฟ้าในทางออกแต่ละครั้ง | |
| ระดับการป้องกัน | IP65 |
| อุณหภูมิแวดล้อม | -10 ถึง 60 °C (ไม่แข็ง) |
| ความชุ่มชื้น | RH 35 ถึง 85% (ไม่หมัก) |
| ความต้านทานการสั่น | 10 ถึง 55 Hz, ความขยายสอง 1.5 มิลลิเมตร, 2 ชั่วโมงสําหรับแกน XYZ |
| ความต้านทานต่อการกระแทก | 100m/s2 กระแทก 16 ms แกน X, Y, Z แต่ละ 1000 ครั้ง |
| วัสดุของเครื่องวัด | โลหะอลูมิเนียม พลาสติกอุตสาหกรรม |
| ความยาวของสาย | มาตรฐาน 2 เมตร (PT1000 มาตรฐาน 9 เมตร) |
| กว้างของท่อ | ค่าระบายน้ําขั้นสูงสุด (L/min) |
| 15 | 60 ลิตร/นาที |
| 20 | 100 ลิตร/นาที |
| 25 | 200 ลิตร/นาที |
| 32 | 300 ลิตร/นาที |
| 40 | 400 ลิตร/นาที |
| 50 | 600 ลิตร/นาที |
| 65 | 1000 ลิตร/นาที |
คําแนะนํา: กว้างภายในของส่วนท่อขนาดเล็กที่สุดที่สามารถวัดได้ มากกว่าหรือเท่ากับ 12 มม.
DN15-40
DN50-65
| รหัส | คํานิยาม |
| กว้างของท่อ: DN15-DN65mm | |
| ระยะทาง: 0.03m/s-10m/s | |
| ความแม่นยํา: ± 2% (1% หลังการปรับ) | |
| สื่อการวัด: น้ํา/อื่นๆ (แบบเดียว ไม่มีอนุภาคและสารสกัดแข็ง) | |
| พลังงานไฟฟ้า: 10 ~ 24VDC / 1A | |
| อุณหภูมิการทํางานของเซ็นเซอร์: 0-115 °C | |
| อื่นๆ: สายไฟฟ้าขนาด 2 เมตรตามมาตรฐาน | |
| เครื่องวัดความร้อน: มีเครื่องตรวจความร้อน PT1000 คู่; ปลายหนึ่งของเครื่องตรวจความร้อนอยู่บนเครื่องวัด, และปลายอื่นของสายไฟคือ 9m มาตรฐาน | |
| กว้างของท่อ | |
| S | DN15-DN40 |
| T | DN50-DN65 |
| ประเภทของเมตร | |
| 1 | เครื่องวัดกระแส ultrasonic |
| 2 | เครื่องวัดความหนาว (ความร้อน) ด้วยเสียงฉาย |
| ประเภทเซ็นเซอร์ | |
| C2 | 0-65°C |
| C2U | 0-115°C |
| ผลิต(สามารถเลือกสองจากสี่) | |
| A | 4-20mA |
| M | โมดบัส |
| O | OCT (ความถี่) |
| R | 1 รีเล่ |
| PT1000 ความยาวของเคเบิลเซ็นเซอร์อุณหภูมิ | |
| P | ความยาวของเคเบิลเซ็นเซอร์อุณหภูมิที่ปลายอีก 9m |
| P ((15) | ความยาวของเคเบิลเซ็นเซอร์อุณหภูมิที่ปลายอีก 15m |
| P ((25) | ความยาวของเคเบิลเซ็นเซอร์อุณหภูมิที่ปลายอื่น 25m |
ตัวอย่าง:
เครื่องวัดกระแส ultrasonic ระยะ DN15-DN40, ระยะความร้อน 0-65 °C, ด้วยการออก 4-20mA และ RS485, ความยาวสายสแตนดาร์ท 2m
เครื่องวัดความหนาว (ร้อน) ด้วยเสียงฉีด ultrasonic ระยะ DN15-DN40, ระยะความร้อน 0-115°C, ด้วยผลิต 4-20mA และ RS485, ความยาวสายสแตนดาร์ท 2m; พร้อมเครื่องตรวจอุณหภูมิ PT1000ปลายหนึ่งของเซ็นเซอร์อุณหภูมิอยู่บนเมตรและปลายอีกด้านของสายไฟฟ้าคือ 9m มาตรฐาน
รายละเอียด:KUF100 Clamp บน Ultrasonic Flow Meter Datasheet_v1...
