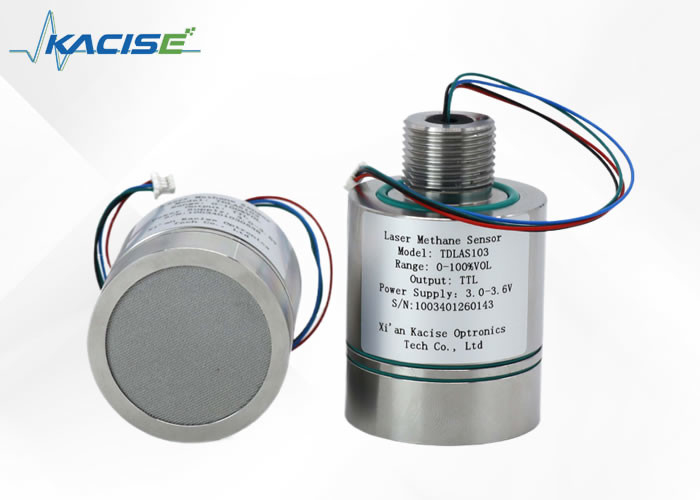

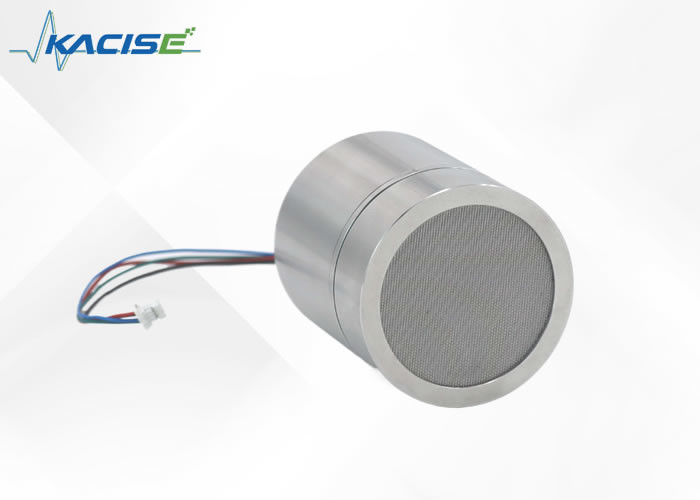

IP66 ระดับการคุ้มครอง เครื่องตรวจจับก๊าซกันระเบิด สําหรับสภาพแวดล้อมอันตราย, ปัจจุบันการทํางานเฉลี่ย < 30mA

คําแนะนํา

เซนเซอร์เมธาน 3.3 วอลต์นี้ถูกพัฒนาโดยใช้เทคโนโลยี TD-LAS ใช้เลเซอร์ 1653.7nm เพื่อตรวจจับเมธานโดยพิจารณาจากสเป็คตรัมการดูดซึมลักษณะของมันมันมีความคุ้มกันต่อการแทรกแซงจากปั๊มน้ําและก๊าซอื่น ๆเซ็นเซอร์รวมเทคนิคการดูดซึมแบบตรงและระดับความยาวคลื่นกับการออกแบบออปติกประเภท "N" ให้เส้นทางออปติกที่ยาวและความรู้สึกสูงกว่าอุปกรณ์เลเซอร์อุณหภูมิต่ําและเครื่องตรวจแสงถูกใช้พร้อมกับอัลกอริทึมการชดเชยอุณหภูมิเพื่อให้แน่ใจว่าการปรับตัวต่อสภาพแวดล้อมที่แข็งแรงด้วยการติดตั้งอินเตอร์เฟซและโปรโตคอลสื่อสารแบบสแตนด์แรนด์ มันมีความยืดหยุ่นมาก มันถูกใช้เป็นส่วนหลักของเครื่องตรวจจับก๊าซเมธาน สําหรับพื้นที่ เช่นพื้นที่ใต้ดิน ร้านอาหารสถานที่อุตสาหกรรมและเหมืองถ่านหิน

ลักษณะ

•ความแม่นยําในการตรวจจับสูง

เทคโนโลยีการปรับปรุงความยาวคลื่นและตรงรวมกับการออกแบบเส้นทางทางออฟติกที่พับ, ความผิดพลาดในการวัด ≤ ± 6% ค่าจริง @ 25 °C

•ความสามารถในการปรับปรุงสิ่งแวดล้อมที่ดี

อัลกอริทึมการแก้ไขการชดเชยอุณหภูมิที่กว้าง สามารถตอบสนองการใช้งาน -40 ~ + 70 °C

•แรงต่อต้านการขัดขวาง

เทคโนโลยีการตรวจจับการดูดซึมเลเซอร์ของเมธาน "สเปคเตอร์รอยนิ้วมือ" ป้องกันการเป็นพิษ ป้องกันปืนน้ํา และการรบกวนก๊าซอื่น ๆ

•การป้องกันโครงสร้างที่แข็งแรง

การออกแบบวัสดุจากสแตนเลส ที่ตรงกับระดับกันระเบิด Exia IIC T6 Ga

•ราคาถูก

อายุการใช้งานที่ยาวนาน การบริโภคพลังงานที่ต่ํา การออกแบบแบบโมดูล การบูรณาการง่าย

ขนาด

ปริมาตรเทคนิค:

การใช้งาน:

a) เซนเซอร์ผลิตอย่างต่อเนื่องปริมาณปริมาณเมธานที่วัด, อุณหภูมิที่วัด, ความดันที่วัด, ความแรงสัญญาณเลเซอร์,อุณหภูมิการทํางานเลเซอร์และรหัสความผิดพลาดผ่านพอร์ตลําดับ TTL มาตรฐาน

b) มันมีฟังก์ชันการทดสอบตนเอง, ซึ่งสามารถตรวจสอบว่าเลเซอร์, เครื่องตรวจจับไฟฟ้าแสงและเซ็นเซอร์ความดันคงที่เป็นปกติ, ซึ่งช่วยในการกําจัดจุดความผิดพลาด.

อินเตอร์เฟซการสื่อสารและนิยาม

รูปแบบอินเตอร์เฟส: SH1.0mm/4P

ความยาวของสายไฟ: 200 มม.

โปรต็อกอลการสื่อสาร

(1) การตั้งค่าอินเตอร์เฟซการสื่อสาร

UART port ซีเรียล Baud rate 115200 บิตข้อมูล 8 บิต

บิตหยุด: 1 บิต, บิต parity: ไม่มีการตรวจสอบ

(2) คําอธิบายของโปรโตคอลการสื่อสาร

หลังจากที่เซ็นเซอร์ถูกเปิดใช้งานแล้ว มันผ่านช่วงเวลาในการประมวลผลก่อน (6-10s) แล้วเริ่มออกสตริงความยาวคงที่เป็นระยะเวลา (1Hz) รูปแบบสตริงแสดงอยู่ในรูปด้านบน

การวิเคราะห์สตริงการออก (ตัวอย่าง):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: หัวกรอบ

+00000: ค่าปริมาณปริมาณเมธาเนียม, เก็บหลักทศนิยมสองตัว, หน่วย % vol

+ 24.0: อุณหภูมิแวดล้อม, หน่วย °C

1006.22: ความดันสภาพแวดล้อม, หน่วย hPa

16.1: ความเข้มข้นแสงเลเซอร์และช่วงประสิทธิภาพ 3.6 21.6;

006.0: ตัวประกอบการเลื่อนขนาด ระยะปกติ 1.0-126.0;

00: รหัสความผิดพลาด

01: สัญญาณแสงผิดปกติ; 02; อุณหภูมิแวดล้อมหรือความดันผิดปกติ; สัญญาณแสงแข็งเกินไป; 04 อุณหภูมิเลเซอร์ผิดปกติ

05: สัญญาณแสงอ่อนเกินไป

13: xor รหัสการตรวจสอบ

รหัสความผิด

ข้อควรระวัง

a) ความแรงกังวลในการทํางานของเซ็นเซอร์คือ 3.3V และระดับอินเตอร์เฟซซีเรียลคือ 3.3V

b) เซนเซอร์มีส่วนประกอบทางออนไลน์ความแม่นยํา, กรุณาหลีกเลี่ยงการชนรุนแรง;

c) สภาพสภาพแวดล้อมการทํางาน: -40 °C ~ + 70 °C

d) ความชื้นสัมพัทธ์ 0-99% RH

หมายเหตุ: ความดันการทํางานของเซ็นเซอร์คือ 3.3V. มันถูกห้ามที่จะเชื่อมต่อความดันไฟฟ้าที่เกิน 3.6VDC กับเซ็นเซอร์เพื่อหลีกเลี่ยงความเสียหายของเซ็นเซอร์

การสนับสนุนและบริการ

เราให้การสนับสนุนทางเทคนิคสําหรับเซ็นเซอร์ตรวจจับก๊าซ รวมถึงการช่วยเหลือจากผู้เชี่ยวชาญในการแก้ปัญหาและแก้ปัญหา รวมถึงบริการซ่อมแซมและบํารุงรักษาบริการปรับขนาดและทดสอบของเรารับประกันความแม่นยําเรายังช่วยในการเลือกสินค้าและการปรับแต่ง เพื่อให้การสนับสนุนที่ดีที่สุด เพื่อให้ตัวตรวจจับของคุณทํางานได้อย่างมีประสิทธิภาพ

การบรรจุและการขนส่ง
การบรรจุสินค้า:
เครื่องตรวจจับก๊าซ
คู่มือการใช้งาน
อุปกรณ์ติดตั้ง
ใบรับรองการปรับขนาด
ข้อมูลการส่ง:
ระยะเวลาการจัดส่งที่คาด: 5-8 วันทําการ
