Place of Origin:
China (Mainland)
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
certificate of explosion-proof, CE
Model Number:
KPS200
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ

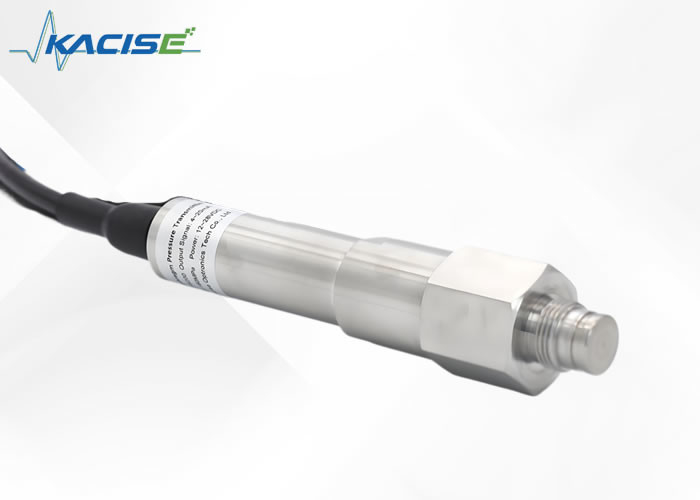

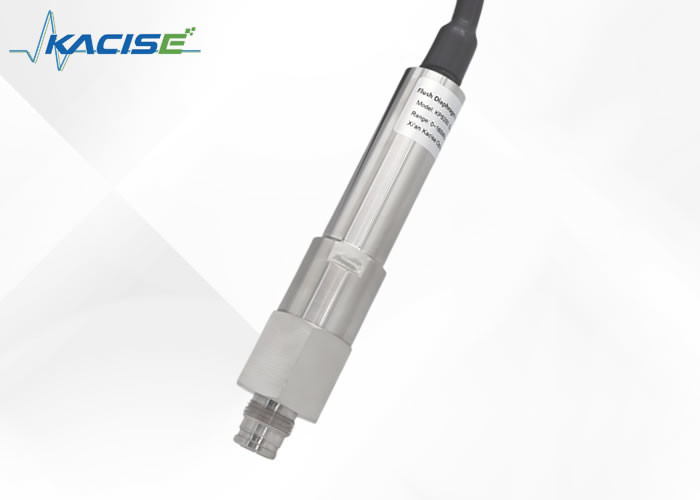

KPS200 เครื่องส่งแรงดันในผิวหนัง
1.คําแนะนํา
เครื่องถ่ายความดันแรงดันสูงของเครื่องวัดความยืดหยุ่น เป็นผลการนํามาใช้ และการนําเทคโนโลยีสินค้าต่างประเทศของบริษัทของเราและมันมีลักษณะของการตอบสนองสูงความละเอียดสูง โครงสร้างแข็งแรง ทนทานต่อการกัดกร่อน ทนทานต่อการสั่นสะเทือน ผลประสิทธิภาพสูง และผลประสิทธิภาพในราคาสูง
ผลิตภัณฑ์นี้ถูกใช้อย่างแพร่หลายในอุตสาหกรรมปิโตรเลียม โดยเฉพาะสําหรับการวัดความดันสูงของปั๊มดินที่นําเข้า รถบรรทุกบดหัก รถบรรทุกซีเมนต์ เป็นต้นและเป็นตัวส่งที่นิยมในการแทนสินค้าที่นําเข้า.
ประเภทกันระเบิดนี้ตอบสนองความต้องการของมาตรฐาน GB3836.1-2010 และ GB3836.4-2010 และได้รับใบรับรองกันระเบิด
ผลิตภัณฑ์ที่กันระเบิดเหมาะสําหรับโอกาสที่ก๊าซระเบิดอาจปรากฏขึ้น พื้นที่ที่กันระเบิดที่ตรงกันคือโซน 1 และโซน 2 และก๊าซตัวแทนทั่วไปคือโปรปาน
2ขนาด
3.รายละเอียดเทคนิค
| ระยะการวัด | 0~30...160MPa |
| อัตราการอุดหนุน | 1.5 เท่าของความดันขนาดเต็ม (สูงสุด 160MPa) |
| ความไม่เส้นตรง | ± 0.5% FS |
| ความผิดพลาดศูนย์ | ± 1% FS |
| ความผิดพลาดระยะเต็ม | ± 1% FS |
| ความต้านทานในการปิด | 250Ω@250V DC |
| อุณหภูมิการทํางาน | -30 ~ 70 °C |
| ประเภทกันระเบิด | -30 ~ 60 °C |
| อุณหภูมิการเก็บรักษา | -40 ~ 70 °C |
| พลังงานไฟฟ้า | 12 ~ 28VDC |
| สัญญาณออก | 4 ~ 20m ADC (สายที่สอง) |
| ความต้านทานภาระ | ≤(U-12)/0.02Ω (สายที่สอง) |
| การป้องกันห้อง | IP65 |
| การเชื่อมต่อไฟฟ้า | เครื่องพับสี่แกนหรือหกแกน |
| กล่องอิเล็กทรอนิกส์ | สแตนเลส 304 |
| กล่องเซ็นเซอร์ (แผ่นกระจกที่มีความรู้สึกต่อแรงดัน) | สแตนเลส 17-4PH |
| ปราสาท | ยางไนทรีล แพดทองแดง |
4การขนส่ง การบรรจุและการเก็บ
4.1 การขนส่ง
ตรวจสอบว่าเครื่องมือได้รับความเสียหายระหว่างการขนส่ง หากมีความเสียหายที่ชัดเจน กรุณาติดต่อเรา
4.2 การบรรจุและการจัดเก็บ
อย่าถอดบรรจุก่อนการติดตั้ง
4.3 สภาพที่อนุญาตในการเก็บรักษา:
อุณหภูมิการเก็บรักษา: -40 ~ + 70 °C
ความชื้นในการเก็บรักษา: 45% ~ 75% ความชื้นสัมพันธ์ (ไม่มีการปนเปื้อน)
5การติดตั้ง
อุปกรณ์ที่มีความรู้สึกต่อความดันที่ใช้ในผลิตภัณฑ์นี้จะส่งความดันผ่านแผ่นผนังที่มีความรู้สึกต่อความดัน การสัมผัสใด ๆ จะทําให้เกิดความเสียหายต่อเครื่องส่ง
▶ อย่าสัมผัสด้านในของอินเตอร์เฟซความดันในทางใด ๆ
5.1 การเตรียมการติดตั้ง
ตรวจสอบว่าภาพของตัวส่งสัญญาณดีหรือไม่
พื้นผิวปิดของอินเตอร์เฟซความดันของตัวส่งสัญญาณสะอาดและไม่เสียหาย
พิจารณาความเหมาะสมของสื่อที่วัด
อุณหภูมิแวดล้อมและอุณหภูมิกลางต้องอยู่ในมาตรฐานทางเทคนิคของสินค้า
มีพื้นที่พอสําหรับการติดตั้งไฟฟ้าที่ปลอดภัย
5.2 วิธีการติดตั้งและปิดตัวส่งสัญญาณ: สายตรง, ด้านบนปิดใช้แหวนปิด
กล่องภายในการติดตั้ง:
ความลึกของเส้นใยภายในอุปกรณ์ส่งสัญญาณต้องมากกว่าความยาวของเส้นใย
5.3 ระบบไฟฟ้าของตัวส่ง
พล็อกอินที่ตรงกับสินค้าเป็นพล็อกอินกันน้ํา เพื่อรับรองระดับการคุ้มครองสินค้า ให้แน่ใจว่าล็อกพล็อกอินระหว่างการเชื่อมต่อไฟฟ้า
พลังงานไฟฟ้า: ดูตราสินค้าเพื่อรายละเอียด (พลังงานไฟฟ้าต้องตอบสนองความต้องการของมาตรฐานที่เกี่ยวข้อง และระบบพลังงานไฟฟ้าควรมีความน่าเชื่อถือ) เครื่องส่งที่ป้องกันระเบิดที่มีความปลอดภัยในตนเอง.
ความต้องการการเชื่อมต่อไฟฟ้า: เลือกสายไฟฟ้าที่มีเส้นผ่าตัดที่ตรงกับเส้นผ่าสายไฟฟ้า และเส้นผ่าสายไฟฟ้าและสายไฟฟ้าต้องไม่เสียสภาพ
ความต้องการการเชื่อมต่อไฟฟ้า: ดูการกําหนดสายไฟฟ้าในฉลากสินค้า
การนิยามปินสินค้า:
สีดํา: พลังงานไฟฟ้า V+
สีแดง: การออกสัญญาณ OUT (ระบบ 2 สาย)
6การแยกแยก, การบํารุงรักษา, การทําความสะอาดและการซ่อมแซม
6.1 การแยกสินค้า
เครื่องส่งสัญญาณใช้ในสถานที่อันตราย เช่น มีพิษ มีอันตราย อุณหภูมิสูง และความดันสูง
▶ กรุณาปฏิบัติตามคําสั่งการใช้งานที่เกี่ยวข้อง
▶ ใช้ อุปกรณ์ ป้องกัน ที่ จําเป็น
เครื่องส่งความดันต้องถูกปรับความดัน และปิดไฟฟ้า ตัดสายไฟฟ้า และใช้กุญแจสับถอนมัน
6.2 การบํารุงรักษา
เครื่องส่งไม่ต้องการการบํารุงรักษาในระหว่างการใช้งานปกติ และได้รับการบํารุงรักษาโดยผู้ผลิตเท่านั้น
เมื่อใช้เครื่องส่งสัญญาณกันระเบิด การทํางานที่ไม่ถูกต้องจะทําให้การทํางานกันระเบิดล้มเหลว
▶ ผลิตภัณฑ์ที่ป้องกันระเบิดที่ปลอดภัยในตนเอง ไม่ถูกอนุญาตให้เปลี่ยนส่วนประกอบหรือโครงสร้างวงจร เพื่อหลีกเลี่ยงการส่งผลกระทบต่อผลิตภัณฑ์ที่ป้องกันระเบิด
6.3 การทําความสะอาด
การใช้สารทําความสะอาดที่ไม่ถูกต้อง จะทําลายสัญลักษณ์สินค้า
▶ อย่า ใช้ สาร ล้าง ที่ ทํา ให้ กังวล
▶ อย่า ใช้ เครื่อง ทําความ สะอาด ที่ มี ปริมาณ อันตราย หรือ มี ความคม
▶ อย่า ใช้ เสื้อ ผ้า หรือ สปอง ที่ มี ธ อร์.
ใช้ น้ํา สะอาด และ ยา ทําความสะอาด แบบ แบ่งปัน ก่อน ทําความสะอาด เครื่องส่ง ความดัน ต้อง ปรับ ความดัน และ ปิด ไฟล้างพื้นผิวของเครื่องส่งด้วยผ้าอ่อนนุ่มและชื้น.
6.4 การซ่อมแซม
สารสื่อที่เหลืออาจทําให้เกิดการบาดเจ็บทางกายภาพ, ความเสียหายทางทรัพย์สิน และความเสียหายต่อสิ่งแวดล้อม
สารสื่อที่เหลือบนเครื่องส่งแรงดันที่ถอดรหัสสามารถทําให้เกิดความเสียหายต่อบุคลากร, สิ่งแวดล้อมและอุปกรณ์
▶ กับ สาร อันตราย รวม ถึง ข้อมูล ความ ปลอดภัย ของ วัสดุ ใน สื่อ ที่ ตรง กัน
เมื่อขนส่งเครื่องส่งแรงดัน กรุณาให้ความสนใจในจุดต่อไปนี้
อุปกรณ์ที่ส่งไปทั้งหมดต้องไม่มีสารอันตรายใด ๆ (เช่นกรด, แอลคาลี, โซลชั่น, ฯลฯ) และต้องทําความสะอาดก่อนคืนควรใช้บรรจุสินค้าเดิม หรือบรรจุสินค้าที่เหมาะสําหรับการขนส่ง.
6.5 การกําจัด
การใช้สินค้าไม่ถูกต้อง อาจทําให้เกิดความเสียหายต่อสิ่งแวดล้อม
กรุณากําจัดส่วนประกอบของเครื่องส่งและวัสดุบรรจุด้วยวิธีที่สอดคล้องกับสิ่งแวดล้อม และตามกฎระเบียบการกําจัดขยะแห่งชาติ
7ความผิดพลาด
กรณีเกิดความบกพร่องในเครื่องส่งสัญญาณ เช็คก่อนหน้านี้ว่าเครื่องส่งสัญญาณติดตั้งถูกต้องจากสายเชื่อมแรงดันและสายเชื่อมไฟฟ้าหรือไม่
ความผิดพลาดและการแก้ไขทั่วไปคือดังนี้:
| ความผิด | สาเหตุ | การแก้ไข |
| ไม่มีสัญญาณออก | การแตกของสายไฟฟ้า | ตรวจสอบการเชื่อมต่อ |
| สัญญาณเกินระดับเต็ม | ขั้นต่ําความแรงเกิน | สังเกตช่วงความแรงเกินที่อนุญาต |
| ความผิดพลาดสัญญาณใหญ่ | อุณหภูมิบริเวณที่เกิน | ใช้ในช่วงอุณหภูมิที่อนุญาต |
| ความดันเปลี่ยนแปลง, ผลิตคงที่ | ความเสียหายของเครื่องส่งสัญญาณ | เปลี่ยนเครื่องส่ง |
| การกระโดดสัญญาณ | แหล่งรบกวน EMC ในสถานที่ เช่น เครื่องแปลงความถี่ | ใช้สายไฟฟ้าที่ป้องกัน |
