Place of Origin:
China (Mainland)
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
certificate of explosion-proof, CE
Model Number:
KPT1000-DP

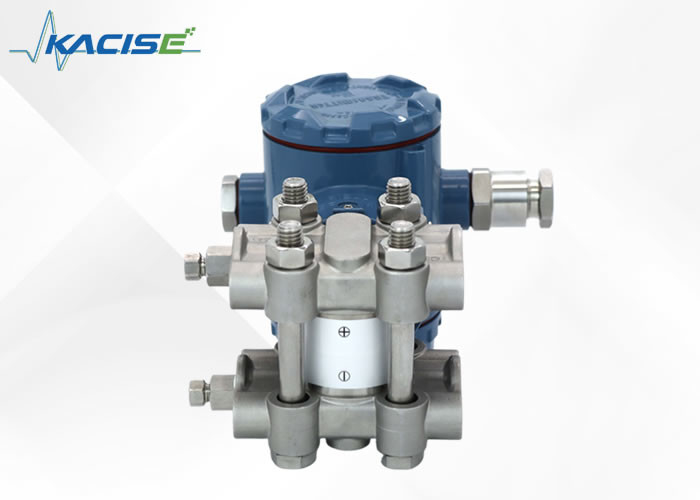

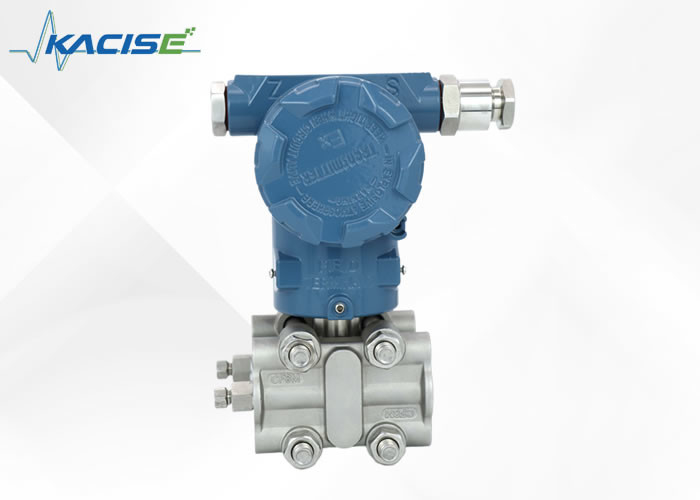

เครื่องส่งสัญญาณความแตกต่างของซิลิคอนคริสตัลเดี่ยว KPT1000-DP ใช้ชิปเซ็นเซอร์ซิลิคอนคริสตัลเดี่ยวที่ผลิตจากเทคโนโลยี MEMS ขั้นสูงของเยอรมัน โครงสร้างไดอะแฟรมคู่ และเทคโนโลยีการผลิตอันประณีตเพื่อให้ได้ผลิตภัณฑ์ที่มีความแม่นยำสูงและมีเสถียรภาพสูงเป็นพิเศษ โมดูลประมวลผลสัญญาณอัจฉริยะแบบฝังมีการผสมผสานการชดเชยแรงดันและอุณหภูมิได้อย่างลงตัว ให้ความแม่นยำในการวัดที่เชื่อถือได้และความเสถียรในระยะยาวที่ยอดเยี่ยมภายใต้ช่วงแรงดันคงที่และการเปลี่ยนแปลงอุณหภูมิที่หลากหลาย
เครื่องส่งสัญญาณความแตกต่างของซิลิคอนคริสตัลเดี่ยว KPT1000-DP สามารถใช้วัดระดับของเหลว ความหนาแน่น และความดันของของเหลว ก๊าซ หรือไอน้ำ และแปลงเป็นสัญญาณปัจจุบัน 4-20mA DC (การสื่อสาร HART แบบซ้อนทับ)
การกำหนดค่าฟังก์ชันการตั้งค่าพารามิเตอร์ระยะไกลและท้องถิ่นทำได้ผ่านการสื่อสาร Hart หรือ RS485 และปุ่มบนแผงควบคุม
| แบบอย่าง | เครื่องส่งสัญญาณความดันแตกต่างความแม่นยำสูง KPT1000-DP | |||||||||
| สื่อการวัด | วัดความดันของของเหลว ก๊าซ หรือไอน้ำ | |||||||||
| ประเภทการวัด | การวัดความดันแตกต่าง, การวัดความดันสัมบูรณ์ | |||||||||
| สัญญาณเอาท์พุต |
สัญญาณดิจิตอลโปรโตคอล 4 ~ 20mA + HART สัญญาณพอร์ตอนุกรม RS485 |
|||||||||
| ช่วงการวัด | รหัสช่วง | 0B | 0ซี | 0อี | 0เอฟ | 0ก | ||||
| พิสัย | (0~0.6)กิโลปาสคาล~6KPa | (0~2)กิโลปาสคาล~40KPa | (0~2.5)กิโลปาสคาล~250KPa | (0~10)KPa~1MPa | (0~30)กิโลปาสคาล~3เมกะปาสคาล | |||||
| อัตราการบีบอัดที่แนะนำ | 10:1 | 20:1 | 100:1 | 100:1 | 100:1 | |||||
| ความแม่นยำในการอ้างอิง | ±0.05% | ถ้า TD>10 (TD=ช่วงสูงสุด/ช่วงการปรับ) ดังนั้น: | ±(0.005*TD)% | หากช่วงเป็นผลิตภัณฑ์ 0B, TD> 6 ดังนั้น: | / | |||||
| ±0.075% | ±(0.0075*TD)% | ±(0.125*TD)% | ||||||||
| ±0.1% | ±(0.01*TD)% | ±(0.166*TD)% | ||||||||
| ผลกระทบของอุณหภูมิโดยรอบ |
ผลกระทบทั้งหมดที่ (-25~+65)℃ คือ: ±(0.15*TD+0.05)%*สแปน ผลกระทบทั้งหมดที่ (-40~-25)℃ และ (+65~+85)℃ คือ: ±(0.2*TD+0.05)%*สแปน |
|||||||||
| ผลกระทบจากแรงดันเกิน | ±0.1%*ช่วง | |||||||||
| ผลของแรงดันสถิตย์ | ±(0.05%URL+0.075%ช่วง)/10MPa | |||||||||
| ความมั่นคงในระยะยาว | ±0.15%URL/10 ปี | |||||||||
| ผลกระทบของแหล่งจ่ายไฟ | ±0.001%/10V(12~36)VDC เล็กน้อย | |||||||||
| ขีดจำกัดช่วง | สามารถปรับได้ตามต้องการภายในขีดจำกัดบนและล่างของช่วง ขอแนะนำให้เลือกรหัสช่วงที่มีอัตราส่วนช่วงต่ำที่สุดที่เป็นไปได้เพื่อเพิ่มประสิทธิภาพคุณลักษณะด้านประสิทธิภาพ | |||||||||
| การตั้งค่าเป็นศูนย์ | ช่วงการสอบเทียบ ≥ ช่วงขั้นต่ำ | |||||||||
| ผลกระทบของตำแหน่งการติดตั้ง | การเปลี่ยนตำแหน่งการติดตั้งขนานกับพื้นผิวไดอะแฟรมจะไม่ทำให้เกิดผลกระทบต่อจุดศูนย์ หากตำแหน่งการติดตั้งไม่ขนานกับพื้นผิวไดอะแฟรม สามารถแก้ไขได้ด้วยการสอบเทียบ ไม่มีอิทธิพลต่อช่วง | |||||||||
| สัญญาณเตือนปัจจุบัน | ออฟไลน์ | 3.6mA | ||||||||
| ออนไลน์ | 21mA | |||||||||
| ความต้านทานของฉนวน | 100MΩ หรือมากกว่าลงกราวด์ (DC 500V) | |||||||||
| ความแข็งแรงของฉนวน | ต่อกราวด์ AC 500V 50/60Hz 1 นาที | |||||||||
| เวลาตอบสนอง | ค่าคงที่การทำให้หมาด ๆ ของส่วนประกอบเครื่องขยายเสียงคือ 0.1S และค่าคงที่เวลาของเซ็นเซอร์คือ: (0.1~1.6)S ขึ้นอยู่กับช่วงและอัตราส่วนช่วง ค่าคงที่เวลาที่ปรับได้เพิ่มเติมคือ: (0.1~60)S ผลกระทบต่อเอาต์พุตแบบไม่เชิงเส้น (เช่น ฟังก์ชันรากที่สอง) ขึ้นอยู่กับฟังก์ชันนี้และสามารถคำนวณได้ตามนั้น | |||||||||
| อุณหภูมิแวดล้อม | -40~+85°C พร้อมจอแสดงผล: -20~+65°C | |||||||||
| อุณหภูมิในการจัดเก็บ | -40~+125℃ | |||||||||
| อุณหภูมิในการจัดเก็บ | -40~+85°C พร้อมจอแสดงผล: -20~+65°C | |||||||||
| แรงดันใช้งาน (น้ำมันซิลิโคน) | 16MPa 25MPa 42MPa สามระดับ | |||||||||
| ขีดจำกัดแรงดันสถิต | จากแรงดันสัมบูรณ์ 3.5KPa ถึงแรงดันพิกัด แรงดันป้องกันสามารถมากกว่า 1.5 เท่าของแรงดันพิกัด และใช้กับทั้งสองด้านของเครื่องส่งสัญญาณในเวลาเดียวกัน | |||||||||
| ไดอะแฟรมแยก | สแตนเลส 316L, Hastelloy C-276, แทนทาลัม, ชุบทอง | |||||||||
| วัสดุเชื่อมต่อกระบวนการ | สแตนเลส 304, 316 เป็นตัวเลือก | |||||||||
| ถั่วและสลักเกลียว | สแตนเลส (A2-70), เหล็กคาร์บอนอาบสังกะสี (12.8) | |||||||||
| ที่อยู่อาศัยเครื่องส่งสัญญาณ |
อลูมิเนียมอัลลอยด์ + อีพอกซีเรซิน (การพ่นพื้นผิว) สแตนเลส |
|||||||||
| แหวนซีล | ยางไนไตรล์-บิวทาไดอีน (NBR), ยางฟลูออริเนต (FKM), โพลีเตตระฟลูออโรเอทิลีน (PTFE) | |||||||||
| การกรอก | น้ำมันซิลิโคน น้ำมันบริโภค น้ำมัน FL | |||||||||
| การเชื่อมต่อกระบวนการ | ปลายทั้งสองของหน้าแปลนการเชื่อมต่อกระบวนการมีเกลียวภายใน NPT1/4 และ UNF7/16 | |||||||||
| ระดับการป้องกัน | IP65, IP67 (ป้องกันการระเบิด) | |||||||||
| น้ำหนัก | 2.6กก. (ไม่รวมขายึด อุปกรณ์เสริมสำหรับเชื่อมต่อกระบวนการ) | |||||||||
สภาวะของแหล่งจ่ายไฟและโหลด:
| ① | + | แหล่งจ่ายไฟและขั้วต่อเอาต์พุตการสื่อสารแบบดิจิตอล HART |
| ② | - | |
| ② | - | ขั้วต่อสายไฟตัวบ่งชี้ภายนอก (แอมมิเตอร์) |
| ๓ | + |
ผลิตภัณฑ์เซ็นเซอร์ความดันที่แม่นยำของเราได้รับการสนับสนุนโดยการสนับสนุนทางเทคนิคและบริการที่ครอบคลุมเพื่อให้แน่ใจว่าคุณได้รับประสบการณ์ที่ดีที่สุด ทีมผู้เชี่ยวชาญของเราพร้อมตอบทุกคำถามที่คุณอาจมีเกี่ยวกับผลิตภัณฑ์ ตั้งแต่การติดตั้งไปจนถึงการปฏิบัติงาน นอกจากนี้เรายังมีบริการบำรุงรักษาและซ่อมแซมเพื่อให้เซ็นเซอร์ของคุณทำงานได้อย่างเต็มประสิทธิภาพ นอกจากนี้เรายังให้บริการสอบเทียบและปรับแต่งตามความต้องการเฉพาะของคุณ วางใจให้เราให้การสนับสนุนและบริการที่คุณต้องการเพื่อใช้ประโยชน์สูงสุดจากเซ็นเซอร์วัดความดันที่แม่นยำของคุณ
