Place of Origin:
China (Mainland)
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
certificate of explosion-proof, CE
Model Number:
KDF1000
1.คําแนะนํา
1.1 หลักการวัด
เครื่องวัดกระแสด็อปเปลเลอร์แบบฉีดฉีดเสียง เป็นเครื่องรับที่รวบรวมความเร็วการไหล, ระดับน้ําและอุณหภูมิของเครื่องวัดกระแสด็อปเปลเลอร์แบบฉีดฉีดฉีดฉีดผ่าน RS485,และ input ปริมาตรช่องทางต่าง ๆ ตามสถานการณ์จริงในสถานที่พื้นที่การไหลของน้ํา S (m2) ได้คํานวณโดยใช้ปริมาตรของช่องทางและระดับน้ําที่รวบรวม H (m)และอัตราการไหลของน้ําทันที (Q=V*S) ได้คํานวณโดยคูณพื้นที่ไหลของน้ํากับความเร็วของไหล V (m/s), และอัตราการไหลรวมคํานวณโดยคูณอัตราการไหลรวมกับเวลารวม
จากนี้เราสามารถรู้ได้ว่า: Q=V*S
อัตราการไหลของทันที * ความแตกต่างในเวลา = อัตราการไหลสะสม
1.2 การประกอบ
เครื่องวัดกระแส KDF1000 เป็นสินค้าที่วัดความเร็วและกระแสของน้ําในน้ําธรรมชาติ ช่องทางหรือท่อ
เครื่องวัดระบายน้ําแบ่งออกเป็นสองส่วน: เซ็นเซอร์และโฮสต์ ซึ่งเชื่อมต่อกันด้วยสายไฟ
สามารถวัดความเร็วและการไหลของน้ําในลําเลียงและแม่น้ํา และระดับน้ําสูงกว่า 20 ซม.
มันสามารถวัดความเร็วและการไหลของน้ําในท่อและลําเลียงน้ํา ระดับน้ําต้องสูงกว่า 20 ซม. มากกว่าด้านบนของเซ็นเซอร์และเส้นผ่าตัดภายในของท่อต้อง ≥ 500 มม.
2รายละเอียดเทคนิค
| พลังงานไฟฟ้า |
ระยะไฟฟ้า: 10.8VDC~26.4VDC การบริโภคพลังงาน RS485 12V: 88mA±1mA (ประมาณ 1.06W) การบริโภคพลังงาน RS485 24V: 52mA±1mA (ประมาณ 1.25W) การใช้พลังงาน RS485+4 ราคา 20mA 12V: 110 mA±1mA (ประมาณ 1.32W) RS485+4 ราคา 20mA 24V การบริโภคพลังงาน: การบริโภคพลังงาน 24V โดยไม่มีการออก mA |
| คุณลักษณะผลิต | โปรต็อกอลมาตรฐาน RS485/ModBus 4 ~ 20mA (อุตสาหกรรมตั้งค่าโดยไม่ต้อง) |
| ผลการวัด |
ระยะการไหล: 1L/s~99999.99m3/h ระยะความลึกของน้ํา: 0.02 ~ 3m, 0.02 ~ 10m (กรุณายืนยันความลึกของน้ําสูงสุดก่อนสั่ง); อินเตอร์เฟซการแสดง 1: ระดับน้ํา, กระแสทันที, กระแสสะสม อินเตอร์เฟซการแสดง 2: ระดับน้ํา, ความเร็วการไหล, พื้นที่ตัดข้าม, อุณหภูมิ ความละเอียดของกระแส: 0.0001L/s |
| คุณสมบัติทางกายภาพ |
วัสดุกระเป๋าแบ่ง: ABS วัสดุเซ็นเซอร์: POM ระดับการป้องกันเซ็นเซอร์: IP68 ระดับการป้องกันตัวส่งสัญญาณ: IP65 สายเคเบิลระหว่างเซ็นเซอร์: สายเคเบิลที่ป้องกัน 4 หลักที่มีท่ออากาศ ความยาวโดยธรรมดาของโรงงาน 10 เมตร กว้างสาย 8 มม (ความยาวสายอื่น ๆ ต้องปรับแต่ง) |
| สภาพแวดล้อมการทํางาน |
อุณหภูมิการทํางาน: 0°60°C (ภาวะไม่แข็ง); อุณหภูมิการเก็บรักษา: -20~80°C |
3ขนาด
3.1 ภาพสินค้า

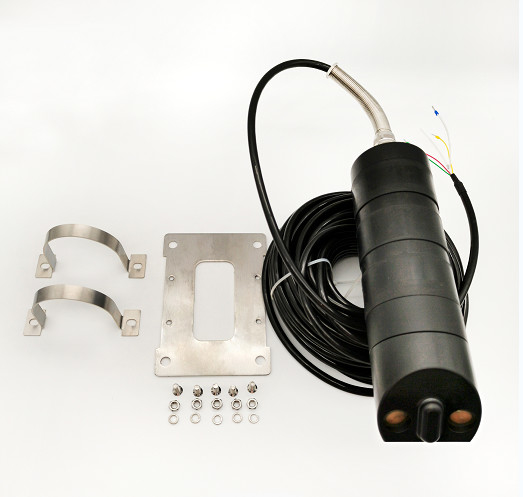

รูปภาพทางกายภาพของเซ็นเซอร์ (รวมอุปกรณ์เสริมทั้งหมด)

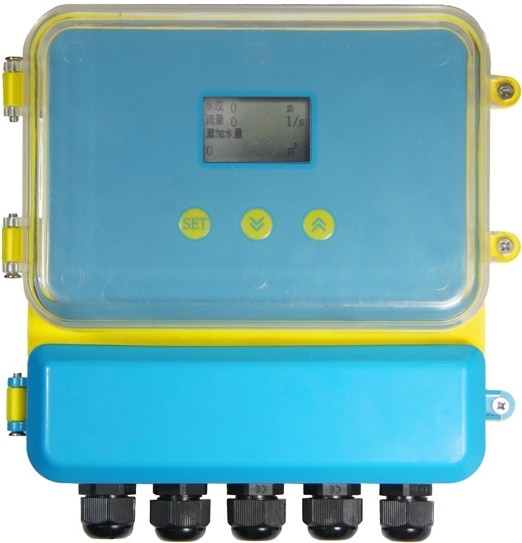

รูปภาพทางกายภาพของเครื่องวัดกระแสด็อปเปลเลอร์ด้วยเสียงฉีดฉีด (เจ้าภาพ)
3.2 ขนาดโครงสร้าง
4.คําแนะนําการติดตั้ง
4.1 แผนภาพการประกอบ
มีแผ่นติดตั้ง 4 แผ่นในอุปกรณ์เสริมโรงงาน. กรุณาดูรูป. หลังจากติดตั้งแล้วสามารถติดตั้งบนกล่องเครื่องมือหรือแผ่นไม้ได้
| รายการอุปกรณ์เสริมโรงงาน Ultrasonic Doppler flowmeter | |||
| ไม่ | ชื่อ | รูปแบบ/รายละเอียด | จํานวน |
| 1 | อัลตรasonic ด็อปปเลอร์เครื่องวัดการไหลของเจ้าภาพ | 1 | |
| 2 | เครื่องตรวจจับระดับการไหลของด็อปเปลเลอร์ด้วยเสียงฉีด ultrasonic | 1 | |
| 3 | (รวมอุปกรณ์เสริมโรงงานเซ็นเซอร์) | 1 | |
| 4 | แผ่นฐานติดตั้ง | M6*16 | 4 |
| 5 | เครื่องสกรูเครื่องหัวเรียบ | 2 | |
| 6 | เครื่องกั้น | 4 | |
| 7 | เครื่องปรับตัว | M4*12 | 4 |
| 8 | เครื่องสกรูแบบตัดหัวกลม | M4*25 | 4 |
4.2 สายไฟ

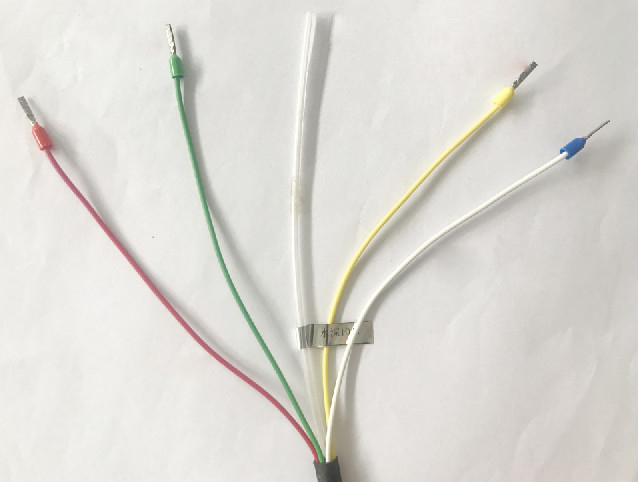

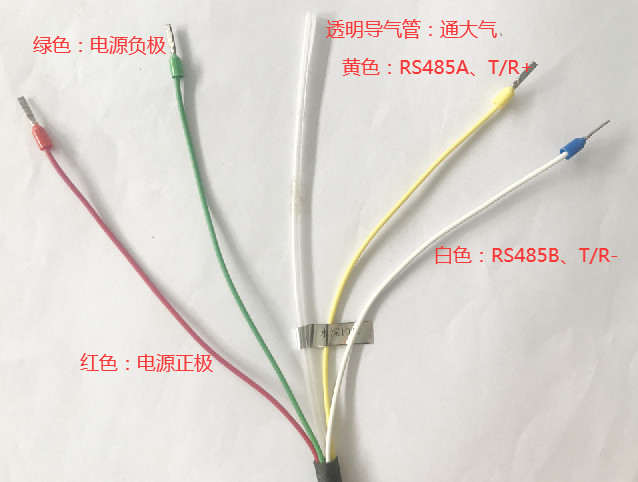

Ultrasonic Doppler flowmeter และแผนภูมิการเชื่อมต่อเจ้าภาพ
