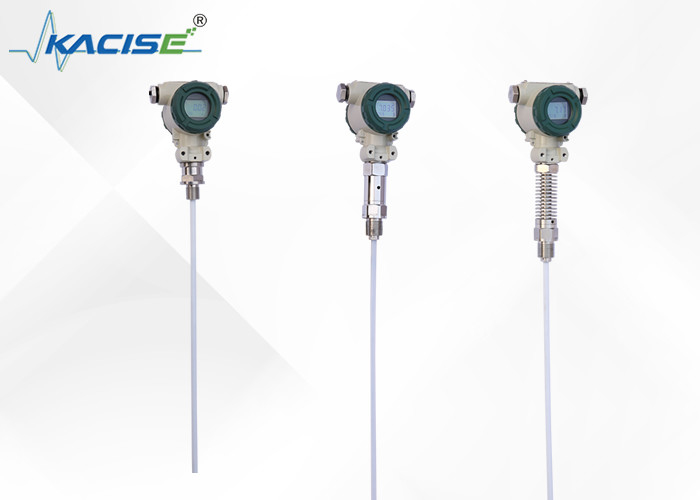

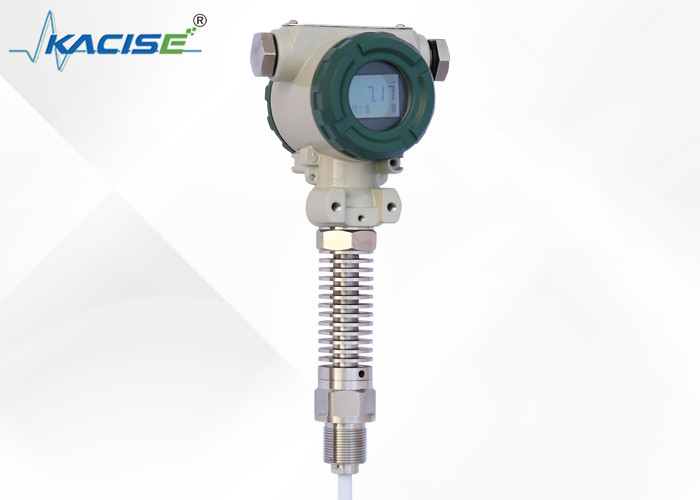

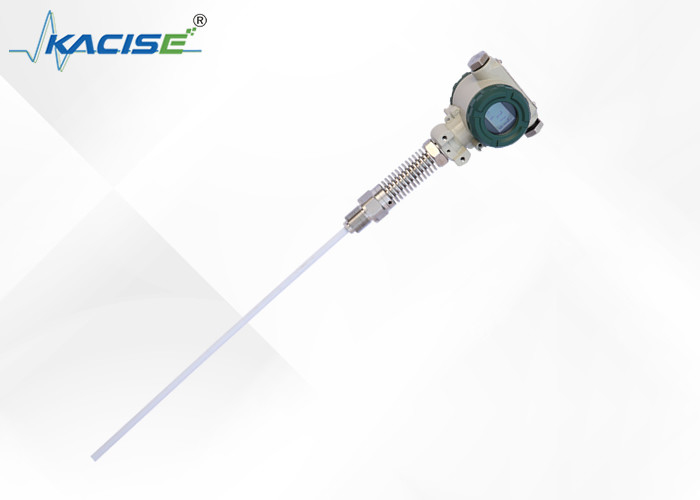

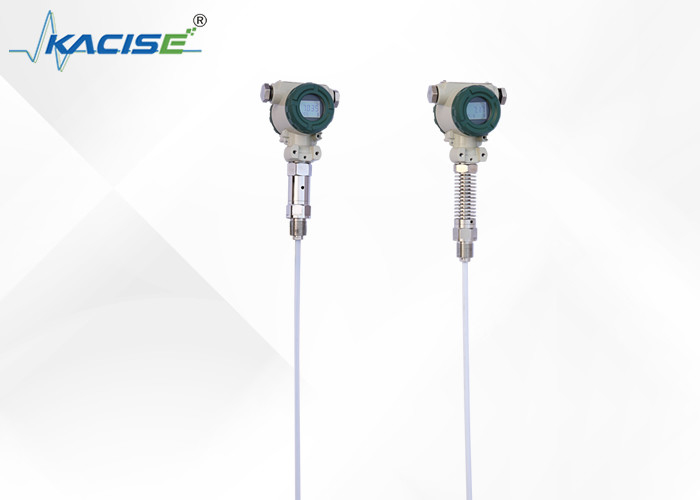

KCF6021-1-900mm เครื่องปรับระดับความจุด้วยการป้องกัน IP67 -50 ~ 250C อุณหภูมิของเครื่องตรวจสอบและไฟฟ้า 2 ~ 28VDC

เครื่องส่งสัญญาณระดับคาปาซิทีฟซีรีส์ KCF600 เป็นโซลูชันที่สมบูรณ์แบบสำหรับการตรวจจับของเหลวต่างๆ อย่างต่อเนื่องในสภาวะที่ไม่เอื้ออำนวย เช่น อุณหภูมิและความดันสูง การกัดกร่อน การตกผลึก และการอุดตัน เครื่องส่งสัญญาณนี้เหมาะอย่างยิ่งสำหรับการตรวจวัดน้ำ สารละลายกรดและด่าง และระดับน้ำในหม้อต้มน้ำ แตกต่างจากเครื่องส่งสัญญาณระดับแบบดั้งเดิม เครื่องนี้ไม่มีชิ้นส่วนที่สามารถเคลื่อนย้ายหรือยืดหยุ่นได้ และมีคุณสมบัติเฉพาะในการต้านทานแรงกระแทก ติดตั้งง่าย ความน่าเชื่อถือสูง ความแม่นยำสูง และต้นทุนที่สมเหตุสมผล

อุปกรณ์นี้รวมวงจรการตรวจจับคาปาซิทีฟ RF ขั้นสูงเพื่อการชดเชยอุณหภูมิและการแก้ไขความเป็นเส้นตรงอย่างแม่นยำ ซึ่งจากนั้นจะถูกแปลงเป็นสัญญาณไฟฟ้ามาตรฐานที่ปกติจะมีช่วงตั้งแต่ 4 ถึง 20 mA การกำหนดค่าระบบมีตัวเลือกโปรโตคอลการสื่อสาร HART, CANBUS และ 485 ช่วงทั้งหมดของเครื่องส่งสัญญาณมีคุณสมบัติการสอบเทียบด้วยตนเอง ช่วยให้ผู้ใช้สามารถปรับเทียบค่า "ศูนย์" และ "ช่วง" ได้โดยอัตโนมัติด้วยการกดปุ่มเพียงสองปุ่ม นี่คืออุปกรณ์ที่สามารถปรับเปลี่ยนได้สูง ซึ่งเหมาะสำหรับการแทนที่ประเภทลูกลอยแบบเดิม ประเภทอินพุต และประเภทความดันแตกต่างของเครื่องส่งสัญญาณระดับในสถานการณ์ต่างๆ

ความน่าเชื่อถือสูงและการบำรุงรักษาน้อยที่สุด

ผลิตภัณฑ์ของเราได้รับการออกแบบให้มีโครงสร้างเรียบง่ายโดยไม่มีส่วนประกอบที่สามารถเคลื่อนย้ายหรือยืดหยุ่นได้ ส่งผลให้ผลิตภัณฑ์ของเรามีความน่าเชื่อถือสูงและต้องการการบำรุงรักษาเพียงเล็กน้อย ภายใต้สถานการณ์ปกติ ผลิตภัณฑ์ของเราไม่จำเป็นต้องมีการซ่อมแซมขนาดกลางและเล็กเป็นประจำ

ความหลากหลายของสัญญาณเอาท์พุต

เราเข้าใจดีว่าระบบที่ต่างกันต้องการการกำหนดค่าที่แตกต่างกัน นั่นเป็นสาเหตุที่ผลิตภัณฑ์ของเรามีตัวเลือกเอาต์พุตสัญญาณที่หลากหลาย เพื่อรองรับความต้องการที่แตกต่างกันเหล่านี้

การวัดที่แม่นยำ

ผลิตภัณฑ์ของเราได้รับการออกแบบมาเพื่อรองรับภาชนะที่มีอุณหภูมิสูงและแรงดันสูง และการวัดของเราจะไม่ได้รับผลกระทบจากอุณหภูมิ ความถ่วงจำเพาะ หรือรูปร่างของภาชนะ หรืออิทธิพลของความดัน ทำให้ผลิตภัณฑ์ของเรามีความน่าเชื่อถือสูงสำหรับการวัดที่แม่นยำในสภาวะที่รุนแรง

เหมาะสำหรับของเหลวที่มีฤทธิ์กัดกร่อน

เราเข้าใจดีว่าของเหลวไม่ได้ถูกสร้างขึ้นมาเท่ากันทั้งหมด ผลิตภัณฑ์ของเราเหมาะอย่างยิ่งสำหรับการตรวจวัดของเหลวที่มีฤทธิ์กัดกร่อน เช่น กรดและสารละลายอัลคาไลน์ คุณสามารถไว้วางใจผลิตภัณฑ์ของเราในการวัดที่แม่นยำและเชื่อถือได้ในสภาวะที่ไม่เอื้ออำนวยเหล่านี้

กระแสไฟเกิน แรงดันไฟเกิน และการป้องกันขั้วไฟฟ้า

เราให้ความสำคัญกับความปลอดภัยของผู้ใช้ของเรา นั่นเป็นเหตุผลที่ผลิตภัณฑ์ของเรามาพร้อมกับการป้องกันที่สมบูรณ์แบบสำหรับปัญหากระแสไฟเกิน แรงดันไฟเกิน และขั้วไฟฟ้า คุณสามารถไว้วางใจผลิตภัณฑ์ของเราเพื่อให้การดำเนินงานที่ปลอดภัยและเชื่อถือได้ในทุกสถานการณ์

• ระยะการตรวจจับ: 0.01~30 ม
• ความแม่นยำ: ระดับ 0.2, ระดับ 0.5
• ช่วงความดัน: -0.1MPa~32MPa
• อุณหภูมิโพรบ: -50~250 ℃
• อุณหภูมิแวดล้อม: -20 ~ 60 ℃
• อุณหภูมิในการจัดเก็บ: -55°C~+125°C
• สัญญาณเอาท์พุต: 4 ~ 20mA, 4 ~ 20mA พร้อมการสื่อสาร HART / 485 / การสื่อสารบัส CAN
• แรงดันไฟฟ้า: 12 ~ 28VDC (ควรขับเคลื่อนโดยแผงกั้นความปลอดภัย)
• การตรึง: การติดตั้งสกรู M20×1.5,M27×2,
  • การติดตั้งหน้าแปลน DN25, DN40, DN50 สามารถปรับแต่งข้อกำหนดพิเศษได้
• วัสดุเปียก: สแตนเลส 316, 1Gr18Ni19Tior หรือ PTFE
• ความมั่นคงในระยะยาว: ≤0.2%FS/ปี
• อุณหภูมิดริฟท์: ≤0.02% FS / ℃ (ช่วง 0 ~ 70 ℃)
• ระดับการระเบิด: ExiraⅡC T6 ปลอดภัยจากภายใน, กันไฟ Ext II C T5
• การป้องกัน: IP67
• พารามิเตอร์ที่ปลอดภัยอย่างแท้จริง:Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

เครื่องส่งสัญญาณระดับสายเคเบิลและก้านมีวิธีแก้ไขที่หลากหลายในการปรับให้เข้ากับสภาพไซต์งานที่แตกต่างกัน เมื่อไซต์งานไม่สามารถอำนวยความสะดวกในกระบวนการ เช่น เกลียวหรือหน้าแปลนตัวเมีย M20 × 1.5 คุณสามารถเลือกวิธีการติดตั้งได้สามวิธี (ติดผนัง ชั้นวางท่อแนวนอน และชั้นวางท่อแนวตั้ง ซึ่งทำให้คุณสะดวกในการติดตั้งที่ไซต์งาน (พร้อมรูปภาพ)

เมื่อทำการวัดสื่อของการเคลื่อนที่ที่มากขึ้น ผู้ใช้สามารถเลือกอุปกรณ์ต่อน้ำหนักเพื่อป้องกันไม่ให้เซ็นเซอร์เกิดการแกว่งอย่างรุนแรง ซึ่งสามารถทำหน้าที่รักษาเสถียรภาพของเซ็นเซอร์ได้ ต้องวางของหนักไว้ที่ด้านล่างของภาชนะเมื่อเพิ่มน้ำหนัก เพื่อไม่ให้สายไฟของเซ็นเซอร์ขาด

เมื่อสภาพไซต์งานไม่ดี ผู้ใช้ควรใช้แผงป้องกันเซ็นเซอร์เพื่อปกป้องเซ็นเซอร์ เพื่อหลีกเลี่ยงความเสียหายต่อสิ่งแปลกปลอมหรือส่งผลต่อความแม่นยำในการวัด

หากบรรจุภัณฑ์ไม่ใช่โลหะ เราจำเป็นต้องใส่กล่องหุ้มเครื่องส่งสัญญาณที่มีลวดเข้าถึงด้านล่างของภาชนะ เมื่อใช้เครื่องส่งสัญญาณระดับก้าน KCF600 มิฉะนั้นการวัดจะไม่แม่นยำ

ผลิตภัณฑ์นี้ได้รับการสอบเทียบที่โรงงาน ที่ต้องการปรับสนามอาจใช้วิธีดังต่อไปนี้

ตอบ: วิธีการแก้ไขข้อบกพร่องวงจรอัจฉริยะ:

Site-zero ----- เมื่อระดับของเหลวอยู่ในตำแหน่งต่ำสุด ให้กดปุ่ม "Z" และปุ่ม "S" ค้างไว้เป็นเวลา 8 วินาทีหลังจากปล่อยเวลาเดียวกัน จากนั้นจึงคลิกปุ่ม "Z" กระแสไฟขาออกจะถูกปรับเป็น 4mA โดยอัตโนมัติ

ไซต์ - เต็ม ------ เมื่อระดับของเหลวอยู่ที่ตำแหน่งสูงสุด กดปุ่ม "Z" และปุ่ม "S" ค้างไว้เป็นเวลา 8 วินาทีหลังจากปล่อยเวลาเดียวกัน จากนั้นจึงคลิกปุ่ม "S" กระแสไฟขาออกจะถูกปรับเป็น 20mA โดยอัตโนมัติ

B: วิธีการแก้ไขจุดบกพร่องวงจรอะนาล็อก:

เมื่อระดับของเหลวอยู่ในขีดจำกัดถัดไป ให้ใช้ไขควงค่อยๆ หมุนโพเทนชิออมิเตอร์ "Z" สังเกตการอ่านค่าแอมมิเตอร์ใกล้กับ 4mA

เมื่อระดับของเหลวอยู่ที่ขีดจำกัดบน ให้ใช้ไขควงค่อยๆ หมุนโพเทนชิออมิเตอร์ "S" และสังเกตค่าที่อ่านได้ของแอมมิเตอร์ใกล้กับ 20mA

และดำเนินการอีก 2-3 เท่า จนค่าศูนย์และสแปนแม่นยำ 4mA และ 20mA หลังจากปรับแล้ว ควรขันฝาครอบเครื่องส่งสัญญาณให้แน่น

1. ผลิตภัณฑ์ที่มีใบรับรองผลิตภัณฑ์และคู่มือ ซึ่งมีหมายเลขผลิตภัณฑ์ พารามิเตอร์ทางเทคนิค แผนภาพการเดินสายไฟ และวันที่ผลิต โปรดตรวจสอบเพื่อหลีกเลี่ยงข้อผิดพลาด
2. การติดตั้งควรขึ้นอยู่กับการเชื่อมต่อผลิตภัณฑ์และประเภทเธรด ตรวจสอบอินเทอร์เฟซของไซต์ว่าสอดคล้องกับอินเทอร์เฟซของผลิตภัณฑ์หรือไม่ ขันการเชื่อมต่อแบบเกลียวให้แน่นอย่างช้าๆ ให้ความสนใจกับการปิดผนึก ไม่สามารถเพิ่มแรงบิดลงในตัวเรือนเครื่องส่งสัญญาณได้โดยตรง และสามารถเพิ่มลงในอินเทอร์เฟซเครื่องส่งสัญญาณหกฝ่ายเท่านั้น
3. การเดินสายไฟควรปฏิบัติตามคำแนะนำของบริษัทอย่างเคร่งครัด
4. ผลิตภัณฑ์นี้เป็นเครื่องมือแปลงพลังงานที่มีความแม่นยำ ห้ามถอดประกอบ ชน ล้ม และปฏิเสธการเล่นอย่างหนัก
5. เครื่องส่งสัญญาณทำงานทันทีหลังจากเปิดเครื่อง แต่เอาต์พุตอาจมีความเสถียรหลังจากอุ่นเครื่องเป็นเวลา 30 นาที
6. การใช้งานผิดปกติ ปิดเครื่อง ตรวจสอบ หรือติดต่อฝ่ายเทคนิคของเราโดยตรง
7. การขนส่ง การเก็บรักษา ควรคืนบรรจุภัณฑ์เดิมและเก็บไว้ในคลังสินค้าที่เย็น แห้ง และมีอากาศถ่ายเทได้สะดวก
8. กระบวนการติดตั้งควรคำนึงถึงเพื่อหลีกเลี่ยงการแตกหักของผิวหนังของสายเซนเซอร์
9. เมื่อติดตั้งสายเซนเซอร์ ระยะห่างจากผนังสระน้ำควรอยู่เหนืออย่างน้อย 10 ซม. มิฉะนั้นการวัดจะไม่ถูกต้อง
10. สายดินของโครงสร้าง PTFE ทั้งหมดและระดับแท่งจะต้องดำเนินการกับสื่อที่วัดได้ ไม่เช่นนั้นการวัดจะไม่ถูกต้อง
11. สถานที่ติดตั้งควรใช้มาตรการป้องกันฟ้าผ่าที่มีประสิทธิภาพ
12. กรอบหุ้มของเครื่องส่งสัญญาณใดๆ ในชุดนี้จะต้องต่อสายดิน ความต้านทานต่อสายดินควรน้อยกว่า 4Ω
13. สิ่งกีดขวางด้านความปลอดภัยควรทำการรับรองการป้องกันการระเบิด ข้อกำหนดในการติดตั้งควรเป็นไปตามข้อกำหนดของคำแนะนำ
14. เมื่อเครื่องส่งสัญญาณถูกใช้ไปที่โซน "0" ไปยังหม้อแปลงไฟฟ้าที่ใช้พลังงานจากสิ่งกีดขวางจะต้องเป็นไปตามข้อกำหนดของ GB3836.4-2000 NO 8.1.

มิเตอร์วัดระดับของเหลว Kacise ผลิตจากสแตนเลส 316 หรือวัสดุ PTFE คุณภาพสูง ซึ่งรับประกันความทนทานและประสิทธิภาพที่ยาวนาน เหมาะสำหรับใช้ในสถานการณ์และการใช้งานต่างๆ เช่น เซ็นเซอร์ระดับน้ำมันแบบคาปาซิทีฟสำหรับรถบรรทุกและถังอุตสาหกรรม

ผลิตภัณฑ์นี้มีความแม่นยำ ±2%, ±5% และค่าความคลาดเคลื่อนของอุณหภูมิ ≤0.02%FS/℃ (ช่วง 0~70℃) สามารถทนต่ออุณหภูมิในการจัดเก็บที่ -55°C~+125°C และอุณหภูมิของโพรบที่ -50~250°C ทำให้เหมาะสำหรับใช้ในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง

มิเตอร์วัดระดับของเหลว Kacise เหมาะอย่างยิ่งสำหรับการใช้งานที่หลากหลาย เช่น การตรวจสอบระดับน้ำมันเชื้อเพลิงในรถบรรทุก การวัดระดับน้ำมันในถังอุตสาหกรรม และการใช้งานการวัดระดับของเหลวอื่นๆ เทคโนโลยีเซ็นเซอร์เชื้อเพลิงแบบคาปาซิทีฟช่วยให้มั่นใจในการวัดที่แม่นยำและเชื่อถือได้ในทุกสถานการณ์

เครื่องวัดระดับของเหลวของเรามีแรงดันไฟฟ้า 2~28VDC (และควรได้รับพลังงานจากแผงกั้นเพื่อความปลอดภัย) ช่วงอุณหภูมิของโพรบคือ -50~250 ℃ โดยมีความแม่นยำ ±2%, ±5% ช่วงสำหรับผลิตภัณฑ์นี้คือ 0.01~30 M และมีช่วงอุณหภูมิในการเก็บรักษาที่ -55°C~+125 °C

ต้องการเซ็นเซอร์วัดระดับน้ำมันแบบคาปาซิทีฟแบบกำหนดเองสำหรับรถบรรทุกหรือถังอุตสาหกรรมของคุณหรือไม่? ไม่ต้องมองไปไกลกว่า Kacise! ติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับบริการปรับแต่งผลิตภัณฑ์ของเรา

• ความช่วยเหลือในการติดตั้ง
• การฝึกอบรมการใช้ผลิตภัณฑ์และการดูแลรักษา
• บริการซ่อมแซมและบำรุงรักษา
• บริการสอบเทียบ
• ปัญหาทางเทคนิคและการสนับสนุน
• การอัพเกรดและการปรับปรุงผลิตภัณฑ์

บรรจุภัณฑ์สินค้า:

ผลิตภัณฑ์เครื่องวัดระดับของเหลวจะถูกบรรจุอย่างปลอดภัยในกล่องที่มีการกันกระแทกอย่างเหมาะสม เพื่อป้องกันความเสียหายใดๆ ในระหว่างการขนส่ง แพคเกจนี้จะรวมคู่มือการใช้งานและฮาร์ดแวร์การติดตั้งที่จำเป็นด้วย

การส่งสินค้า:

ผลิตภัณฑ์เครื่องวัดระดับของเหลวจะจัดส่งผ่านการขนส่งภาคพื้นดินมาตรฐาน ลูกค้าสามารถรอสินค้าได้ภายใน 5-7 วันทำการหลังจากทำการสั่งซื้อ
